Mercedes GL 164 (2006–2012) оснащается пневматической подвеской Airmatic, где передний пневмобаллон – ключевой элемент, отвечающий за комфорт и управляемость. Средний ресурс оригинального баллона – 100–150 тыс. км, но на российских дорогах он часто выходит из строя раньше из-за реагентов, перепадов температур и механических повреждений. Замена требует точности: ошибки при демонтаже или установке приводят к утечкам воздуха, сбоям в работе системы или повреждению других компонентов подвески.
Для работы понадобятся: домкрат с подставками (грузоподъемность не менее 2 тонн), набор торцевых головок (10, 13, 17, 19 мм), шестигранники (5 и 6 мм), динамометрический ключ, стяжки для пружин (если баллон меняется вместе с амортизатором), герметик для резьбовых соединений (например, Loctite 574) и новый пневмобаллон. Рекомендуется использовать оригинальные запчасти (A2213200214) или аналоги от Arnott, Wabco или Febi – они совместимы с блоком управления Airmatic и выдерживают заявленный ресурс.
Перед началом работ отключите аккумулятор и сбросьте давление в пневмосистеме через диагностический сканер (например, Star Diagnosis или Launch X431). Если сканера нет, можно стравить воздух через клапан на баллоне, но это займет больше времени и может вызвать ошибки в блоке управления. Учтите: при температуре ниже +5°C резина баллона становится хрупкой – работы лучше проводить в отапливаемом помещении.
Демонтаж начинается с колеса и подкрылка: снимайте их полностью, чтобы получить доступ к верхней опоре амортизатора. Отсоедините проводку датчика уровня кузова (расположен на рычаге подвески) и шланг подачи воздуха – для этого потребуется специальный ключ (19 мм) или плоскогубцы с узкими губками. При откручивании крепежа амортизатора (три болта на 17 мм) поддерживайте стойку, чтобы избежать падения узла. Если баллон прикипел к амортизатору, используйте проникающую смазку (WD-40 или аналог) и выдержите 15–20 минут перед повторной попыткой.
Установка нового баллона требует соблюдения момента затяжки: болты верхней опоры – 50 Н·м, крепление амортизатора к кулаку – 100 Н·м, штуцер воздушного шланга – 25 Н·м. После сборки проведите инициализацию системы через диагностический сканер: это необходимо для калибровки датчиков уровня и предотвращения ошибок типа C1511 (неисправность пневмобаллона). Первый запуск двигателя после замены может сопровождаться кратковременным срабатыванием насоса – это нормально.

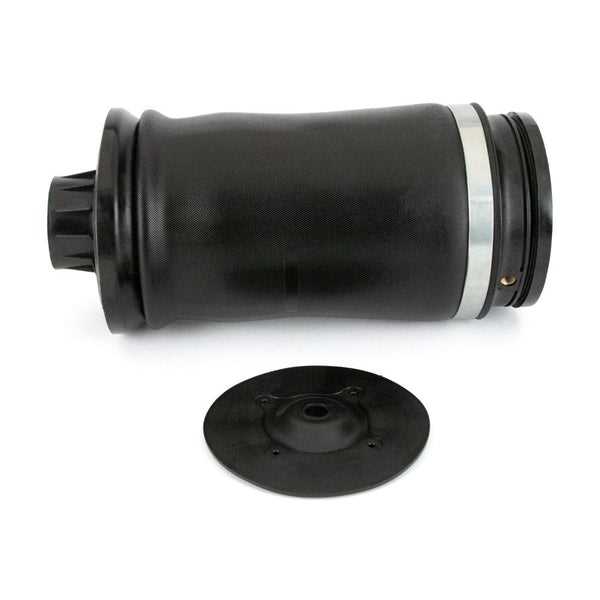

Необходимые инструменты и материалы для замены пневмобаллона
Для замены переднего пневмобаллона на Mercedes GL 164 потребуется набор торцевых головок с размерами от 10 до 18 мм, включая удлинители и карданные шарниры. Особое внимание уделите головке на 13 мм – она понадобится для откручивания болтов крепления амортизатора к кулаку. В комплекте должен быть динамометрический ключ с диапазоном 20–150 Н·м для точной затяжки соединений.
Обязателен съемник пружин или стяжки для сжатия пружины подвески. Без них демонтаж пневмобаллона невозможен из-за высокого давления в системе. Выбирайте стяжки с грузоподъемностью не менее 500 кг и длиной не менее 300 мм, чтобы обеспечить безопасность при работе.
Потребуется шестигранник на 6 мм для откручивания штуцера подачи воздуха на пневмобаллоне. Для отсоединения электрического разъема датчика высоты подвески пригодится тонкая плоская отвертка или специальный съемник для фишек. Избегайте использования грубых инструментов – это может повредить контакты.
Новый пневмобаллон должен соответствовать оригинальному артикулу A2513200415 (для левой стороны) или A2513200515 (для правой). Не используйте аналоги без подтвержденной совместимости – разница в конструкции может привести к утечкам или неправильной работе подвески. Дополнительно купите новые уплотнительные кольца для штуцера (артикул A0009974748).
Для защиты резьбовых соединений от коррозии используйте медную смазку или антипригарное средство на основе дисульфида молибдена. Наносите её тонким слоем на болты крепления амортизатора и штуцер пневмобаллона. Избегайте попадания смазки на резиновые уплотнения – это может вызвать их разбухание.
Подготовьте домкрат грузоподъемностью не менее 2 тонн и страховочные подставки. Работайте только на ровной твердой поверхности, предварительно зафиксировав автомобиль стояночным тормозом и противооткатными упорами. Для слива остаточного давления из пневмосистемы понадобится манометр с переходником под штуцер диагностического разъема.
Дополнительно пригодится фонарик с магнитным основанием для освещения труднодоступных мест, а также набор пластиковых клиньев для аккуратного отсоединения пластиковых накладок без повреждения защелок. Не используйте металлические инструменты для поддевания – это приведет к царапинам и поломкам крепежа.
Подготовка автомобиля и меры безопасности перед началом работ
Перед демонтажем пневмобаллона на Mercedes GL 164 (2006–2012 гг.) установите автомобиль на ровную площадку с твердым покрытием, затяните стояночный тормоз и подложите противооткатные упоры под задние колеса. Отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное срабатывание пневмоподвески или короткое замыкание при работе с электрическими компонентами. Спустите давление в системе: выключите зажигание, поднимите автомобиль домкратом до отрыва колеса от земли, затем медленно открутите штуцер на пневмобаллоне с помощью ключа на 10 мм, удерживая шланг от проворачивания. Остаточное давление может достигать 10–12 бар – работайте в защитных очках и перчатках, чтобы избежать травм от струи воздуха или конденсата.
Проверьте состояние подъемных опор: используйте только сертифицированные стойки грузоподъемностью не менее 2 тонн, установленные на усиленные точки кузова (указаны в руководстве по ремонту). Избегайте поддомкрачивания за пороги или рычаги подвески – это может привести к деформации элементов. При работе с пневмобаллоном не допускайте попадания грязи, масла или влаги на резиновую мембрану: даже микрочастицы сокращают срок службы новой детали. Заранее подготовьте новый пневмобаллон (артикул A9063200414 для GL 320/350 CDI), герметик для штуцеров (Loctite 574) и динамометрический ключ для затяжки соединений с моментом 12–15 Н·м.
Демонтаж старого пневмобаллона: последовательность действий
Перед началом работ убедитесь, что автомобиль установлен на ровной поверхности, зафиксирован стояночным тормозом и поддомкрачен с использованием подставок под кузов (не на пневмоподвеску). Снимите колесо с соответствующей стороны, затем отсоедините датчик уровня кузова, расположенный на нижнем рычаге подвески – для этого потребуется ключ Torx T25 или T30 (в зависимости от года выпуска). Открутите болты крепления стабилизатора поперечной устойчивости к стойке амортизатора (2 болта на 16 мм), чтобы освободить доступ к верхнему креплению пневмобаллона.
Последовательность демонтажа пневмобаллона:
- Сбросьте давление в системе пневмоподвески через диагностический сканер (например, Mercedes Star Diagnosis) или отсоедините предохранитель №32 (15А) в блоке предохранителей под капотом на 10 минут – это исключит случайное срабатывание компрессора.
- Отсоедините воздушный шланг от пневмобаллона, нажав на фиксатор быстросъемного соединения (цвет фиксатора – черный или синий, в зависимости от модификации). Если шланг прикипел, используйте специальный съемник для пневматических соединений (артикул MB 651 589 00 33 00).
- Открутите верхнюю гайку крепления стойки к кузову (ключ на 21 мм) – удерживайте шток амортизатора от проворачивания шестигранником на 6 мм. При необходимости используйте проникающую смазку (например, Liqui Moly LM-40) для облегчения демонтажа.
- Снимите стойку в сборе с пневмобаллоном, аккуратно выведя её из посадочного места в арке колеса. Для удобства можно слегка наклонить стойку, но избегайте резких движений, чтобы не повредить пыльник амортизатора.
- Зафиксируйте стойку в тисках с мягкими губками и открутите болты крепления пневмобаллона к амортизатору (3 болта на 13 мм). При сборке используйте новые болты (артикул A 211 327 01 80) – повторное использование старых недопустимо из-за риска ослабления крепежа.

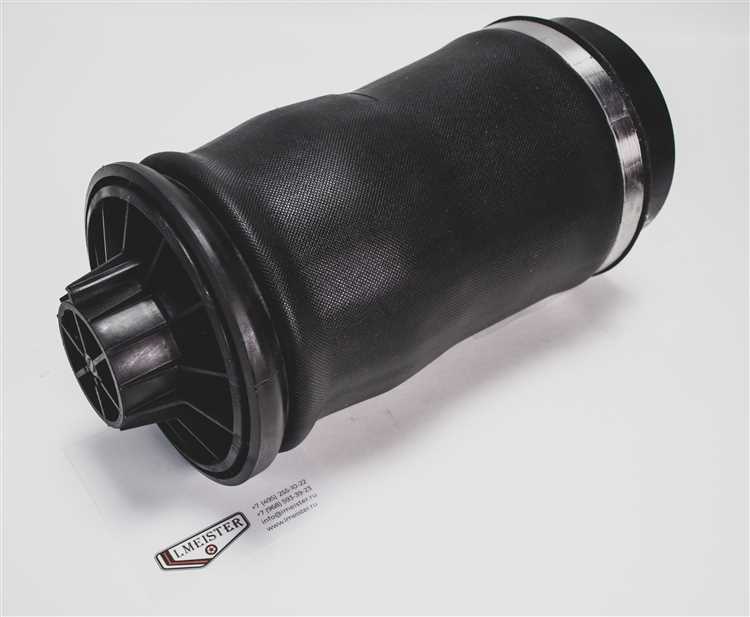

Установка нового пневмобаллона и проверка герметичности
Затяните крепежные болты пневмобаллона моментом 12–15 Н·м, соблюдая последовательность: сначала центральный болт, затем боковые. Подключите воздушный шланг, предварительно проверив его на отсутствие трещин и перегибов. Если шланг имеет следы износа, замените его – даже микроскопические повреждения приведут к утечкам. После подключения шланга зафиксируйте его хомутом с усилием 3–4 Н·м, избегая чрезмерной затяжки, которая может деформировать штуцер.
Для проверки герметичности используйте мыльный раствор (20 г жидкого мыла на 1 л воды) или электронный течеискатель. Нанесите раствор на все соединения: штуцер баллона, хомут шланга, места стыков с кузовом. Включите пневмосистему и поднимите автомобиль на подъемнике или домкратах до рабочего положения подвески. Наблюдайте за появлением пузырьков – их наличие указывает на утечку. При обнаружении дефекта подтяните соединение или замените уплотнительные элементы.
После устранения утечек проведите цикл подъема и опускания подвески 3–5 раз, чтобы убедиться в стабильности давления. Проверьте показания датчиков уровня кузова через диагностический сканер (например, Star Diagnosis или Xentry) – разница между фактическим и заданным положением не должна превышать 5 мм. Если система фиксирует ошибки по пневмобаллону (коды C1510–C1513), повторите проверку герметичности, уделив внимание скрытым участкам: под защитными кожухами и в местах изгибов шлангов.
Завершите установку, смазав резьбовые соединения медной пастой для предотвращения коррозии. Установите на место защитные пластиковые кожухи, если они были сняты. После пробной поездки (10–15 км) повторно проверьте герметичность и уровень давления в системе – в норме оно должно составлять 7–9 бар при нагруженной подвеске. Зафиксируйте дату замены в сервисной книжке: ресурс нового пневмобаллона на GL 164 при правильной установке составляет 80–120 тыс. км.
Настройка пневмоподвески после замены детали
Проверьте герметичность системы под давлением. Запустите двигатель, установите режим «Комфорт» и поднимите автомобиль на подъёмнике или домкратах. Нанесите мыльный раствор на места соединений пневмобаллона, клапаны и магистрали – пузырьки укажут на утечки. Особое внимание уделите резиновым уплотнителям на стыке баллона с амортизатором и штуцерам подвода воздуха. Даже микроскопические повреждения могут привести к падению давления и повторному срабатыванию ошибок через 50–100 км пробега.
Отрегулируйте высоту кузова согласно заводским спецификациям. Для GL 164 в режиме «Комфорт» расстояние от центра колёсной арки до земли должно составлять 720±5 мм спереди и 735±5 мм сзади. Измерения проводите на ровной поверхности с полным баком и без нагрузки. Если значения не соответствуют норме, используйте сканер для корректировки параметров в блоке AIRMATIC – функция «Калибровка уровня». Избегайте ручной подкачки через ниппель: это нарушит алгоритм работы системы и может повредить компрессор.
Проведите тестовый заезд на скорости до 80 км/ч, имитируя резкие ускорения и торможения. Следите за стабильностью положения кузова: скачки высоты или задержки реакции на изменение нагрузки указывают на неисправность датчиков уровня или клапанов. В случае появления посторонних шумов (свист, шипение) остановитесь и повторно проверьте герметичность. Запишите все коды ошибок, возникшие во время теста, – даже временные (sporadic) могут свидетельствовать о проблемах с проводкой или контактами разъёмов.
Через 500 км пробега выполните повторную диагностику. Сбросьте адаптивные значения в блоке управления подвеской, чтобы система заново откалибровала параметры жёсткости и демпфирования. Если автомобиль эксплуатируется в условиях повышенной запылённости или низких температур, рекомендуется заменить воздушный фильтр компрессора (артикул A2113200247) – засорение фильтра снижает производительность и увеличивает нагрузку на пневмосистему.
Типичные ошибки при замене и способы их избежать
Первая и самая опасная ошибка – игнорирование сброса давления в системе перед началом работ. На Mercedes GL 164 пневмобаллоны находятся под давлением до 16 бар, и попытка демонтажа без стравливания воздуха может привести к травмам или повреждению компонентов. Для безопасного сброса используйте диагностический сканер (например, Star Diagnosis) или вручную активируйте клапан сброса через меню бортового компьютера. Если система не реагирует, отсоедините разъем от компрессора и подождите 10–15 минут – остаточное давление уйдет само.
Неправильная фиксация автомобиля на подъемнике или домкратах – вторая распространенная проблема. При подъеме GL 164 обязательно устанавливайте страховочные стойки под лонжероны кузова, а не под рычаги подвески. Рычаги при снятом пневмобаллоне теряют жесткость, и автомобиль может сорваться. Используйте только сертифицированные подъемные точки, указанные в сервисной документации (например, для GL 164 320 CDI это точки на расстоянии 50 см от переднего бампера).
Многие механики пренебрегают проверкой состояния сопутствующих элементов, что приводит к повторному ремонту. При замене переднего пневмобаллона обязательно осмотрите:
- Втулки стабилизатора поперечной устойчивости – износ свыше 2 мм приводит к стукам после установки нового баллона.
- Пыльники шаровых опор – трещины или разрывы требуют замены, иначе грязь быстро выведет из строя новую деталь.
- Датчик уровня кузова – проверьте его крепление и проводку, так как окисление контактов вызывает ошибки в системе ABC.
Использование некачественных расходных материалов – прямая дорога к скорому рецидиву. Оригинальные пневмобаллоны (артикул A2513200114 для левой стороны, A2513200214 для правой) служат 100–150 тыс. км, в то время как аналоги от Febi или Meyle выходят из строя уже через 30–50 тыс. км. При выборе неоригинала обращайте внимание на наличие сертификата TÜV и гарантии не менее 2 лет. Избегайте деталей с ценой ниже 15 000 рублей – это признак подделки.
Нарушение последовательности сборки после установки нового баллона приводит к неравномерной работе подвески. После монтажа обязательно выполните калибровку системы ABC через диагностический сканер. Если этого не сделать, автомобиль может «зависать» на одной стороне или некорректно регулировать клиренс. Процедура включает инициализацию датчиков уровня и тестовый цикл подъема/опускания кузова в течение 5 минут.
Недостаточная смазка резьбовых соединений – причина закисания болтов и сложностей при последующем ремонте. Перед установкой нового пневмобаллона обработайте все крепежные элементы медной смазкой (например, Liqui Moly Kupfer-Paste) или антипригарным составом на основе дисульфида молибдена. Особое внимание уделите болтам крепления баллона к кулаку (момент затяжки 80 Н·м) и гайкам верхнего крепления (50 Н·м).
Пренебрежение проверкой герметичности после замены – ошибка, которая проявляется только через несколько дней. После установки нового баллона заполните систему воздухом и нанесите мыльный раствор на все соединения, включая штуцеры и места стыковки с пневмолиниями. Пузырьки укажут на утечку. Если давление падает без видимых причин, проверьте обратный клапан компрессора – на GL 164 он часто засоряется из-за попадания влаги.
Последняя, но не менее важная ошибка – отсутствие тестового заезда. После замены пневмобаллона проведите динамическую проверку: проедьте 10–15 км по неровной дороге, проверьте работу подвески на разных режимах (Comfort, Sport, Manual). Обратите внимание на посторонние шумы – скрип или стук могут указывать на неправильную установку или дефект детали. Если автомобиль «клюет» при торможении, отрегулируйте датчик уровня кузова повторно.
