Реле-регулятор генератора на автомобилях ВАЗ – ключевой элемент, отвечающий за стабилизацию напряжения в бортовой сети. При выходе из строя этого узла напряжение может подниматься выше 14,5 В или падать ниже 13 В, что приводит к перезаряду аккумулятора или его разряду. На моделях ВАЗ 2101–2107, 2108–21099, а также на «десятках» и «Приорах» реле-регулятор чаще всего интегрирован в щеточный узел генератора, но на старых модификациях (например, Г-222) он выполнен отдельным блоком.
Типичные признаки неисправности: мигание лампы зарядки на панели приборов, быстрый выход из строя аккумулятора, перегрев генератора или нестабильная работа электроники. Перед проверкой убедитесь, что проблема не в ослабленном ремне генератора, окисленных клеммах или неисправном диодном мосту. Для диагностики потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В и нагрузочная вилка (или лампа 12 В мощностью 21 Вт).
Проверка реле-регулятора занимает не более 15 минут, если следовать четкому алгоритму. Важно учитывать, что на генераторах ВАЗ с внешним регулятором (например, 37.3701) процедура отличается от проверки встроенных вариантов. Неправильная диагностика может привести к замене исправного узла или игнорированию реальной неисправности. Далее – пять шагов, которые позволят точно определить состояние реле-регулятора без демонтажа генератора.
Какие инструменты понадобятся для диагностики реле регулятора
Для проверки реле регулятора генератора ВАЗ потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В. Модели с автоматическим выбором диапазона упрощают процесс, но подойдут и бюджетные варианты с ручной настройкой. Важно, чтобы прибор имел погрешность не более 1%, иначе результаты могут быть неточными. Перед началом работы убедитесь, что щупы исправны и не имеют повреждений изоляции.
Нагрузочная вилка – второй обязательный инструмент, особенно если требуется оценить работу реле под нагрузкой. Для генераторов ВАЗ подойдет вилка с током нагрузки 50–100 А. Она позволяет имитировать реальные условия эксплуатации и выявить скрытые дефекты, которые не проявляются на холостом ходу. При отсутствии вилки можно использовать лампу накаливания мощностью 55–60 Вт, но это менее информативный метод.
Отвертка с изолированной ручкой и набором бит понадобится для демонтажа защитных кожухов и доступа к реле. На автомобилях ВАЗ чаще всего используются крестовые биты PH2 или шлицевые отвертки шириной 5–6 мм. Избегайте использования инструмента с поврежденной изоляцией – это может привести к короткому замыканию или поражению током.

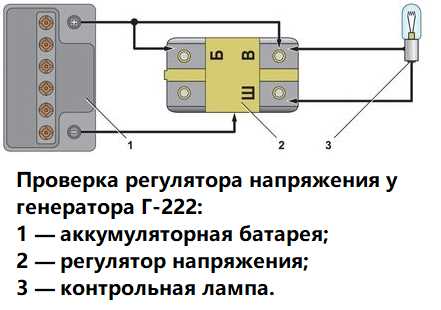

Регулируемый источник питания с диапазоном 0–15 В и током не менее 3 А пригодится для стендовой проверки реле вне автомобиля. Такие источники позволяют точно контролировать напряжение и наблюдать за реакцией регулятора. Если источника нет, можно использовать зарядное устройство с возможностью плавной регулировки напряжения, но его параметры должны быть стабильны.
Для проверки цепей возбуждения генератора потребуется контрольная лампа на 12 В с проводами и зажимами типа «крокодил». Лампа должна быть рассчитана на ток не менее 1 А, чтобы не перегореть при длительном использовании. Альтернативой может служить светодиодный пробник, но он менее нагляден при оценке яркости свечения.
Паяльник мощностью 40–60 Вт с тонким жалом и припой ПОС-61 необходим, если планируется ремонт реле или замена его элементов. Для демонтажа микросхемы или транзисторов удобно использовать оловоотсос или оплетку для удаления припоя. Без этих инструментов качественный ремонт невозможен, особенно если речь идет о замене SMD-компонентов.
Дополнительно пригодится набор гаечных ключей на 8, 10 и 13 мм для снятия клемм аккумулятора и крепления генератора. На некоторых моделях ВАЗ может потребоваться ключ на 17 мм для ослабления натяжного ролика ремня. Не забудьте про ветошь и очиститель контактов – окисленные клеммы искажают результаты измерений.
Как правильно снять реле регулятор с генератора ВАЗ
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. На генераторах ВАЗ-2108–2115 реле регулятор крепится двумя винтами М5 под крестовую отвёртку или торцевой ключ на 8 мм – зависит от модели. На генераторах старого образца (например, 37.3701) потребуется снять защитный кожух, открутив три винта по периметру. На более новых (94.3701) реле расположено снаружи и фиксируется без дополнительных элементов. Отсоедините колодку проводов, нажав на фиксатор пальцами или отвёрткой, – не тяните за провода, чтобы не повредить контакты.
После демонтажа винтов аккуратно извлеките реле, покачивая его из стороны в сторону – иногда оно прикипает к посадочному месту. На генераторах с интегрированным щёточным узлом (например, 5102.3771) реле снимается вместе с ним: отсоедините провода от щёток, открутите два винта крепления и выньте сборку целиком. Проверьте состояние контактных площадок на генераторе – при наличии окислов зачистите их мелкозернистой наждачной бумагой (Р600–Р800) или стекловолоконной щёткой. Не используйте металлические инструменты для очистки, чтобы не повредить изоляцию.
Проверка напряжения на клеммах реле регулятора мультиметром
Проверьте напряжение на клемме «Ш» (шунт) при работающем двигателе. Подсоедините красный щуп к этой клемме, чёрный – к массе. При исправном реле регуляторе напряжение должно быть на 0,2–0,5 В ниже, чем на клемме «+». Если разница превышает 1 В или напряжение отсутствует, обрыв в цепи возбуждения или неисправность самого реле. Для точной диагностики отключите реле и прозвоните обмотку возбуждения генератора (сопротивление 3–5 Ом).
При проверке на холостом ходу напряжение не должно падать ниже 13,2 В. Если оно стабильно ниже – возможен износ щёток, окисление контактов или неисправность диодного моста. Заглушите двигатель и измерьте напряжение на клемме «+» при включённом зажигании (без запуска). Показания должны соответствовать напряжению аккумулятора (12,2–12,8 В). Отклонения указывают на проблемы с проводкой или контактными соединениями.
Тестирование работы реле регулятора под нагрузкой
Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора при работающем двигателе на 2000–2500 об/мин. Включите максимальную нагрузку: дальний свет, обогрев заднего стекла, вентилятор печки на 4-ю скорость и противотуманные фары. Напряжение должно стабильно удерживаться в диапазоне 13,8–14,5 В. Падение ниже 13,5 В или скачки выше 14,8 В указывают на неисправность реле-регулятора – требуется замена. Для точной диагностики повторите тест с отключением всех потребителей: напряжение без нагрузки не должно превышать 14,2 В.
Как определить неисправность реле по внешним признакам
Первый признак – нестабильное напряжение в бортовой сети. При работающем двигателе на холостых оборотах вольтметр должен показывать 13,8–14,5 В. Если значения скачут выше 15 В или падают ниже 13 В, реле-регулятор не справляется с задачей. Особое внимание – на поведение приборов: мерцание ламп, самопроизвольное включение вентилятора охлаждения или некорректная работа тахометра. Эти симптомы указывают на перезаряд или недозаряд аккумулятора, что напрямую связано с отказом реле.
Второй сигнал – перегрев или оплавление корпуса реле. Визуальный осмотр выявляет деформацию пластика, следы подгорания на контактах или характерный запах горелой изоляции. На моделях ВАЗ с выносным реле (например, 2108–2115) проверьте крепление: ослабленный контакт приводит к искрению и перегреву. Если на клеммах видны окислы или нагар, очистите их наждачной бумагой (зернистость 400–600) и затяните болты с усилием 3–4 Н·м.
Третий маркер – неравномерная зарядка аккумулятора. При неисправном реле батарея либо кипит (электролит выплёскивается через пробки), либо недозаряжается (сульфатация пластин, падение плотности ниже 1,22 г/см³). Проверьте уровень электролита: если он ниже нормы, а на клеммах белый налёт – реле пропускает избыточный ток. В зимний период это проявляется затруднённым запуском двигателя после стоянки.
Четвёртый признак – сбои в работе электроники. На автомобилях с ЭБУ (инжекторные модели) неисправное реле вызывает ошибки по напряжению (коды P0562, P0563). На карбюраторных версиях наблюдаются провалы при нажатии на газ из-за нестабильного питания катушки зажигания. Если после замены предохранителей или проводки проблема сохраняется, реле-регулятор – первоочередной кандидат на проверку.
Замена реле регулятора при обнаружении дефектов
Для доступа к реле на классических моделях (2101–2107) снимите защитный кожух генератора, открутив два болта крепления. На переднеприводных ВАЗ (2108–2115) потребуется демонтировать генератор, так как реле расположено на его задней крышке. На Приоре, Калине и Гранте реле регулятор часто совмещено с щетками – для замены достаточно отсоединить разъем и выкрутить два винта крепления.
- Ключи на 8, 10, 13 мм (в зависимости от модели).
- Отвертка с плоским или крестовым шлицем.
- Мультиметр для проверки нового реле перед установкой.
- Новое реле регулятор (оригинал или аналог: например, 37.3702 для классики, 845.3702 для переднеприводных).
При демонтаже старого реле обратите внимание на состояние щеток и контактных колец ротора. Если щетки изношены до длины менее 5 мм или кольца имеют глубокие борозды, замените их одновременно с реле. На генераторах типа 9402.3701 (Приора, Калина) щетки и реле регулятор составляют единый узел – замена производится целиком.
После установки реле затяните крепежные винты с моментом 1,5–2 Н·м – чрезмерное усилие может повредить пластиковый корпус. Подключите разъемы и клемму АКБ. Запустите двигатель и проверьте напряжение на клеммах батареи: на холостых оборотах оно должно быть в пределах 13,8–14,2 В, при 2000 об/мин – 14,2–14,6 В. Если напряжение ниже 13,5 В или выше 14,8 В, реле неисправно или установлено неправильно.
В случае сохранения проблем проверьте целостность проводки от генератора к реле и АКБ. Окисленные контакты зачистите наждачной бумагой (зернистость 800–1000) и обработайте токопроводящей смазкой. На моделях с выносным реле (например, ВАЗ-2106) убедитесь в надежности крепления корпуса реле к кузову – вибрация может привести к обрыву проводов.
Проверка работы генератора после установки нового реле
После замены реле регулятора генератора на ВАЗ проверьте его работоспособность в три этапа: визуальный осмотр, замер напряжения и тест под нагрузкой. Начните с запуска двигателя на холостых оборотах (800–900 об/мин) и наблюдайте за лампой заряда на приборной панели. Если она гаснет через 2–3 секунды – базовая функция реле выполняется. При этом обратите внимание на отсутствие посторонних шумов из генератора: гул, свист или металлический лязг указывают на механические неисправности, не связанные с реле.
Для точной диагностики используйте мультиметр в режиме измерения постоянного напряжения (20 В). Подключите щупы к клеммам аккумулятора при работающем двигателе. Нормальные показания на холостом ходу – 13,8–14,4 В. Если напряжение ниже 13,5 В – реле не справляется с зарядкой, выше 14,8 В – возможен перезаряд, ведущий к кипению электролита. Проверку проводите при отключенных потребителях (фары, печка, аудиосистема), чтобы исключить влияние нагрузки.
- При 1500 об/мин напряжение должно оставаться в пределах 14,0–14,5 В.
- На 3000 об/мин допустимо повышение до 14,8 В, но не более.
- Резкие скачки напряжения (более 0,5 В) свидетельствуют о нестабильной работе реле или плохом контакте.
Тест под нагрузкой выполняйте с включенными потребителями: ближний свет, обогрев заднего стекла, вентилятор печки на максимум. Напряжение не должно опускаться ниже 13,2 В. Если при добавлении нагрузки оно падает до 12,5 В и ниже – генератор не обеспечивает достаточный ток, либо реле не регулирует напряжение корректно. В этом случае проверьте состояние щеток генератора, целостность проводки и надежность крепления клемм. Особое внимание уделите «массе» – окисление контакта на кузове часто становится причиной нестабильной работы.
Завершающий этап – проверка на отсутствие перегрева. После 10–15 минут работы двигателя на средних оборотах потрогайте заднюю крышку генератора. Допустимая температура – не выше 60°C (рука терпит прикосновение). Если корпус горячий – возможен перезаряд или короткое замыкание в обмотках. В этом случае снимите генератор для детальной диагностики. Не игнорируйте запах горелой изоляции: это признак серьезной неисправности, требующей немедленного вмешательства.
