Карданная передача – ключевой узел трансмиссии, обеспечивающий передачу крутящего момента между агрегатами, оси которых не совпадают или изменяют свое положение. Ее применение критически важно в автомобилях с задним или полным приводом, где требуется гибкая связь между коробкой передач и ведущими мостами. Основная задача – компенсировать угловые и осевые смещения при движении, сохраняя при этом равномерность вращения. Без карданной передачи невозможна работа подвески с зависимыми или независимыми колесами, а также реализация сложных кинематических схем в спецтехнике.
Конструкция карданной передачи включает три базовых элемента: карданные валы, шарниры и промежуточные опоры. Карданные валы изготавливаются из высокопрочной стали (например, марки 40Х или 30ХГСА) с толщиной стенки 2–5 мм, что обеспечивает необходимую жесткость при минимальном весе. Длина валов варьируется от 0,5 до 3 метров в зависимости от типа транспортного средства – от легковых автомобилей до карьерных самосвалов. Валы подвергаются динамической балансировке с точностью до 10–15 г·мм, иначе вибрации на высоких скоростях приведут к ускоренному износу подшипников и разрушению шлицевых соединений.
Карданные шарниры – наиболее нагруженный элемент передачи. В современных системах используются два типа: асинхронные (крестовинные) и синхронные (ШРУС). Крестовинные шарниры, состоящие из двух вилок и крестовины с игольчатыми подшипниками, выдерживают углы перекоса до 15–20°, но требуют регулярной смазки (каждые 10–15 тыс. км) и замены уплотнений. Синхронные шарниры (например, типа «Трипод» или «Рцеппа») обеспечивают равномерную передачу момента при углах до 45°, но их ресурс ограничен 150–200 тыс. км из-за износа полимерных сепараторов. Выбор типа шарнира зависит от условий эксплуатации: для внедорожников предпочтительны крестовинные, для легковых автомобилей – ШРУС.
Промежуточные опоры необходимы для длинных карданных валов (свыше 1,5 м) и представляют собой подшипниковый узел с резиновой демпфирующей втулкой. Они предотвращают прогиб вала под собственным весом и гасят вибрации. В опорах используются радиально-упорные подшипники (например, 6205 или 6306) с ресурсом 80–120 тыс. км. Признаки неисправности опоры – гул на скорости 60–80 км/ч и повышенная вибрация в салоне. Замена опоры требует точной центровки вала, иначе дисбаланс приведет к разрушению подшипника уже через 5–10 тыс. км.
Эксплуатация карданной передачи требует строгого соблюдения регламента обслуживания. Проверка состояния шарниров и опор должна проводиться каждые 30 тыс. км, а замена смазки в крестовинах – не реже чем раз в 50 тыс. км. При появлении люфта в шарнирах (более 0,1 мм) или радиального биения вала свыше 0,3 мм необходим срочный ремонт. Игнорирование этих параметров приводит к разрушению не только карданной передачи, но и сопряженных агрегатов – коробки передач или редуктора моста.

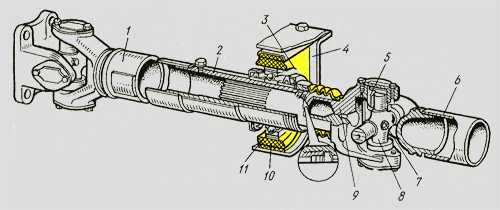

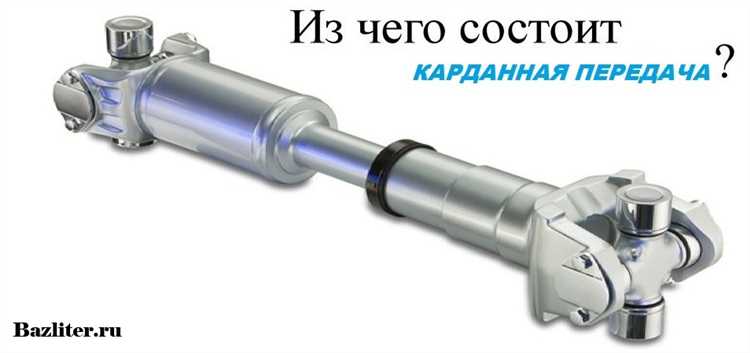

Устройство карданной передачи: основные элементы и назначение
Карданная передача состоит из карданного вала, шарниров (крестовин или ШРУСов), промежуточной опоры и соединительных фланцев. Вал изготавливается из высокопрочной стали (например, 40Х или 30ХГСА) с толщиной стенки 2–5 мм, что обеспечивает передачу крутящего момента до 3000 Н·м при частоте вращения до 6000 об/мин. Крестовины с игольчатыми подшипниками компенсируют угловые смещения до 15–20°, а ШРУСы – до 45°, что критично для автомобилей с независимой подвеской. Промежуточная опора с резиновой втулкой гасит вибрации и предотвращает резонансные колебания вала на высоких скоростях.
Назначение карданной передачи – передача крутящего момента между агрегатами трансмиссии при изменяющихся углах и расстояниях. Для продления ресурса рекомендуется каждые 50 000 км проверять люфт в шарнирах (допустимый – не более 0,1 мм) и смазывать игольчатые подшипники литиевой смазкой (например, Литол-24). При эксплуатации в условиях бездорожья или при нагрузках свыше 80% от максимальных интервал обслуживания сокращают до 30 000 км. Износ крестовин свыше 0,3 мм приводит к биению вала и разрушению подшипников главной передачи.
Какие задачи решает карданная передача в автомобиле
Карданная передача обеспечивает передачу крутящего момента между агрегатами трансмиссии, оси которых не совпадают или изменяют своё положение относительно друг друга. В полноприводных автомобилях она соединяет раздаточную коробку с передним и задним мостами, компенсируя угловые смещения до 15–20° без потери мощности. В заднеприводных моделях передача работает под углами 3–8°, адаптируясь к колебаниям подвески и положению кузова при движении.
Основные задачи конструкции:
- Компенсация осевых и радиальных смещений валов – до 5 мм на каждые 100 мм длины кардана, что критично при динамических нагрузках.
- Снижение вибраций за счёт шлицевых соединений и подшипников, рассчитанных на частоты до 3000 об/мин.
- Передача момента при переменных углах без жёсткой фиксации, что исключает разрушение сопряжённых узлов.
В грузовых автомобилях и спецтехнике карданная передача выдерживает нагрузки до 15 000 Н·м, сохраняя работоспособность при температурах от −40°C до +120°C. Для этого используются термообработанные сплавы с пределом текучести не менее 800 МПа и смазки на основе лития или молибдена, устойчивые к вымыванию. Регулярная проверка люфтов в шарнирах (допустимо до 0,15 мм) и замена крестовин каждые 80–100 тыс. км предотвращает преждевременный износ.
В легковых автомобилях с независимой подвеской карданный вал адаптируется к ходам колёс до 200 мм, сохраняя синхронность вращения. Для этого применяются двухшарнирные конструкции с угловыми скоростями до 4000 об/мин. При эксплуатации на неровных дорогах рекомендуется проверять балансировку вала – дисбаланс свыше 10 г·см вызывает вибрации на скоростях от 60 км/ч.
Карданная передача также решает задачу защиты трансмиссии от ударных нагрузок. Внедорожники оснащаются валами с демпфирующими элементами, гасящими пиковые нагрузки до 30% от номинального момента. При буксировке или резком старте это предотвращает разрушение шестерён и подшипников. Для продления ресурса рекомендуется избегать длительной работы на предельных углах (свыше 12°) и использовать смазки с классом вязкости NLGI 2.
В гибридных и электромобилях карданная передача интегрируется с системами рекуперации, передавая момент от электродвигателя к колёсам с КПД до 98%. Здесь применяются облегчённые композитные валы с углепластиковыми трубами, снижающими массу на 30–40% без потери прочности. Критичным параметром становится точность изготовления – допуск на биение не должен превышать 0,05 мм на метр длины.

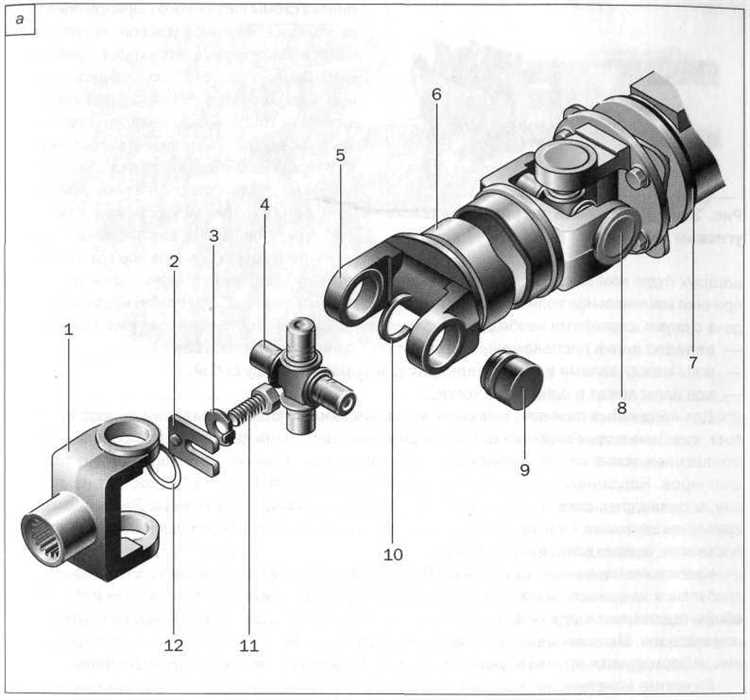

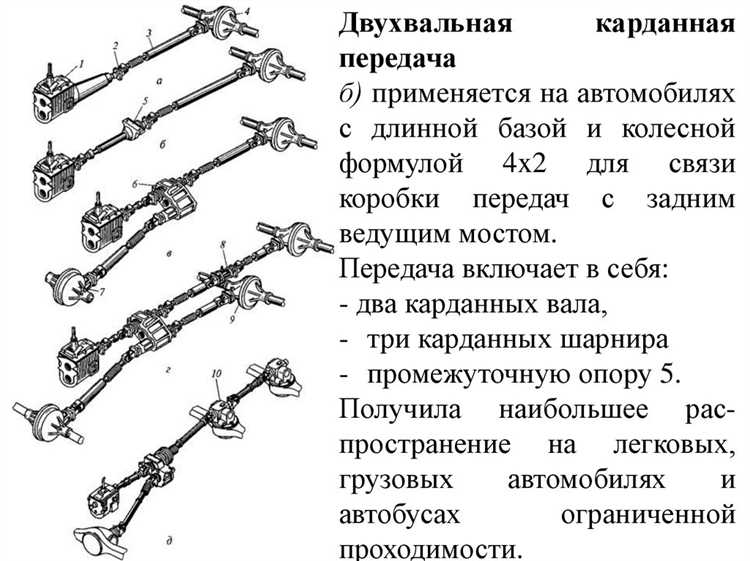

Из каких ключевых деталей состоит карданный вал
Основу карданного вала составляют трубы из легированной стали (чаще всего марки 30ХГСА или 40Х) с толщиной стенки 2–4 мм. Они обеспечивают необходимую жесткость при минимальном весе. Для тяжелой техники применяют трубы с утолщенными стенками (до 6 мм) или композитные материалы, снижающие инерционные нагрузки. Важно: при ремонте нельзя использовать трубы с остаточной деформацией свыше 0,5 мм на метр длины – это приводит к дисбалансу и вибрациям.
- Крестовины – шарнирные соединения, компенсирующие угловые смещения валов. Изготавливаются из стали 18ХГТ с цементацией рабочих поверхностей на глубину 1,2–1,8 мм. Подшипники крестовин (игольчатые или роликовые) должны иметь зазор не более 0,05 мм. При эксплуатации в условиях повышенной запыленности рекомендуется использовать крестовины с защитными манжетами из фторкаучука.
- Шлицевые соединения – обеспечивают осевое перемещение вала при изменении расстояния между агрегатами. Шлицы нарезаются методом холодного накатывания для повышения усталостной прочности. Для снижения износа применяют покрытия из дисульфида молибдена или никель-фосфорные сплавы. Критический износ шлицев – более 0,15 мм на сторону – требует замены узла.
- Фланцы – соединяют вал с трансмиссией и ведущими мостами. Выполняются из кованой стали 40ХН с термообработкой до твердости 28–32 HRC. Болты крепления фланцев (класс прочности 10.9) затягиваются с моментом 80–120 Н·м в зависимости от диаметра. При ослаблении затяжки более чем на 10% возникает риск разрушения шлицевого соединения.
Дополнительные элементы карданного вала включают балансировочные пластины и промежуточные опоры. Балансировка проводится на специальных стендах с точностью до 10 г·см. Дисбаланс свыше 30 г·см вызывает вибрации на скоростях выше 60 км/ч. Промежуточные опоры (например, в двухвальных конструкциях) оснащаются подшипниками закрытого типа с ресурсом не менее 150 000 км. При замене опоры необходимо проверять соосность валов – допустимое отклонение не более 0,3 мм.
Для высокооборотных карданных валов (свыше 4000 об/мин) применяют динамические гасители крутильных колебаний. Они представляют собой маховики с резиновыми демпферами, настроенными на частоту собственных колебаний системы. Без гасителей резонансные нагрузки могут привести к разрушению трубы или шлицевого соединения за 50–100 часов работы. В грузовых автомобилях с двигателями мощностью более 300 л.с. гасители устанавливаются в обязательном порядке.
При выборе запасных частей для карданного вала следует учитывать не только геометрические параметры, но и материаловедческие характеристики. Например, крестовины с покрытием из нитрида титана служат в 2–3 раза дольше стандартных, но требуют смазки на основе лития с добавлением дисульфида молибдена. Шлицевые соединения с полимерным покрытием снижают шум на 4–6 дБ, но менее устойчивы к ударным нагрузкам. Для эксплуатации в северных регионах рекомендуется использовать детали с морозостойкими смазками (например, ЦИАТИМ-221).

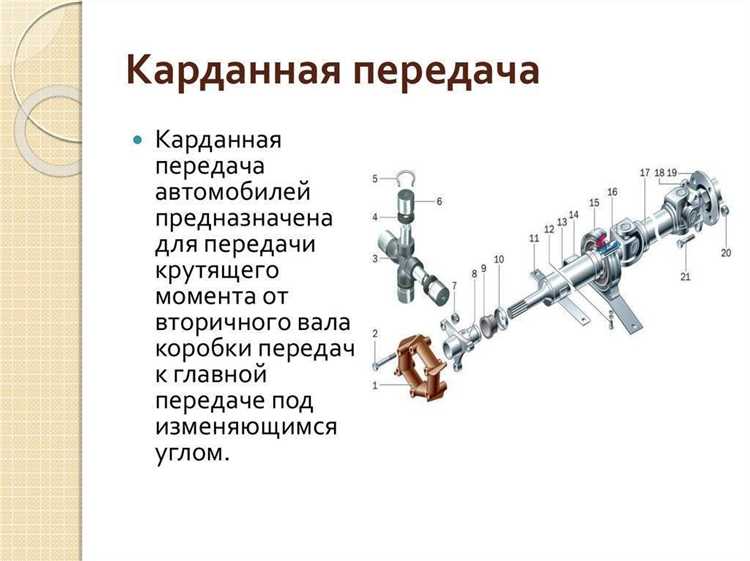

Как работает шарнирное соединение в карданной передаче
Шарнирное соединение в карданной передаче обеспечивает передачу крутящего момента между валами, расположенными под углом до 20–25°, сохраняя при этом равномерность вращения. Основу конструкции составляют крестовины с игольчатыми подшипниками, закреплённые в вилках карданных валов. Игольчатые подшипники снижают трение и износ, выдерживая радиальные нагрузки до 3–5 кН при частоте вращения 3000–5000 об/мин. Для компенсации осевых смещений в некоторых системах применяют шлицевые соединения с зазором не более 0,1–0,2 мм, предотвращающие заклинивание при температурных деформациях.
Работа шарнира основана на принципе двойного кардана: при вращении ведущего вала под углом ведомый вал сохраняет постоянную угловую скорость за счёт синхронного перемещения крестовин. Однако при углах свыше 12° возникает неравномерность передачи момента, что требует установки второго шарнира для компенсации. В тяжёлой технике (например, грузовиках КАМАЗ) используют усиленные крестовины с диаметром шипов 25–30 мм и смазкой на основе литиевого комплекса, рассчитанной на температурный диапазон от −40°C до +120°C.
Обслуживание шарнирного соединения включает контроль люфта (допустимое значение – не более 0,05 мм) и замену смазки каждые 50 000 км пробега. При появлении стуков или вибраций свыше 0,3 мм на частоте 1000 об/мин требуется замена игольчатых подшипников или крестовины целиком. Для продления ресурса рекомендуется использовать смазки с присадками MoS₂ (молибдендисульфид), снижающие износ на 30–40% при высоких нагрузках.
Зачем нужны промежуточные опоры и как они устроены
Промежуточные опоры карданной передачи компенсируют прогиб валов под действием собственного веса и динамических нагрузок, предотвращая резонансные колебания на высоких скоростях. Без них длинные карданные валы (свыше 1,5–2 метров) начинают вибрировать с частотой 3000–5000 об/мин, что приводит к разрушению шлицевых соединений и подшипников. В грузовых автомобилях (например, КамАЗ-5320) опоры устанавливают через каждые 1,2–1,5 метра, в легковых (ВАЗ-2107) – при длине вала более 1,8 метра.
Конструктивно опора состоит из корпуса, подшипника качения (обычно шарикового или роликового радиально-упорного) и уплотнений. Корпус изготавливают из стали 20Х или 40Х с термообработкой до твердости HRC 58–62, чтобы выдерживать ударные нагрузки до 30 кН. Подшипник фиксируется стопорным кольцом или крышкой, а уплотнения (резиновые манжеты или лабиринтные) защищают от грязи и удерживают смазку (литол-24 или ЦИАТИМ-201). В современных опорах применяют подшипники с полиамидными сепараторами, снижающими шум на 15–20%.
Крепление опоры к раме или кузову осуществляется через резиновую подушку, гасящую вибрации. Жесткость подушки подбирают исходя из массы вала: для легковых автомобилей – 50–80 Н/мм, для грузовых – 120–180 Н/мм. Неправильный подбор приводит к передаче вибраций на кузов (частота 50–200 Гц) или чрезмерному прогибу вала. В опорах с регулировкой (например, на автобусах ЛиАЗ-5292) предусмотрены эксцентриковые втулки для компенсации износа подшипника.
Диаметр посадочного места подшипника в опоре зависит от нагрузки: для валов диаметром 50–70 мм используют подшипники 6206–6210 (внутренний диаметр 30–50 мм), для тяжелых условий (карьерные самосвалы) – 6312–6316 (60–80 мм). Радиальный зазор в подшипнике не должен превышать 0,03–0,05 мм, иначе возникает биение вала. При монтаже опору центрируют с точностью ±0,1 мм относительно оси кардана, иначе нагрузка распределяется неравномерно, сокращая ресурс подшипника на 40–60%.
Смазка опор проводится через пресс-масленки каждые 10–15 тыс. км пробега. В условиях повышенной запыленности (сельхозтехника, карьеры) интервал сокращают до 5 тыс. км. Использование смазок с дисульфидом молибдена (например, ШРУС-4) увеличивает ресурс подшипника на 25–30% за счет снижения трения. При замене опоры проверяют соосность валов: допустимое отклонение не более 0,3 мм на метр длины, иначе подшипник выйдет из строя за 5–7 тыс. км.
Типичные неисправности опор: износ подшипника (шум на скорости 60–90 км/ч), разрушение резиновой подушки (вибрация на холостом ходу), коррозия корпуса (особенно в опорах без защитных покрытий). Для диагностики используют виброанализатор: амплитуда вибраций на опоре не должна превышать 0,15 мм при 3000 об/мин. При замене опоры рекомендуется проверять состояние шлицевых соединений кардана: износ более 0,2 мм требует замены вала.
В высокоскоростных передачах (спортивные автомобили, гоночные болиды) применяют опоры с керамическими подшипниками, выдерживающими частоты до 12 000 об/мин. Они на 30% легче стальных и не требуют смазки, но стоят в 5–7 раз дороже. Для тяжелой техники (бульдозеры, экскаваторы) используют опоры с двухрядными роликовыми подшипниками, рассчитанными на осевые нагрузки до 50 кН. В обоих случаях критически важна точность установки: перекос более 0,5° приводит к мгновенному разрушению подшипника.
Какие типы крестовин используются и их отличия
Крестовины карданных передач делятся на три основных типа: игольчатые, шариковые и комбинированные. Игольчатые – самые распространённые, применяются в большинстве легковых и грузовых автомобилей. Их конструкция включает четыре цапфы с игольчатыми подшипниками, обеспечивающими минимальное трение при передаче крутящего момента. Допустимая частота вращения достигает 4000 об/мин, а ресурс – до 150 000 км при правильной смазке.
Шариковые крестовины используют вместо игл стальные шарики, что снижает износ при высоких нагрузках. Они востребованы в тяжёлой технике: грузовиках, строительной и сельскохозяйственной технике. Преимущество – повышенная устойчивость к ударным нагрузкам, но при этом они менее компактны и требуют более частого обслуживания. Допустимый угол перекоса валов у шариковых моделей не превышает 15°, тогда как у игольчатых – до 20°.
Комбинированные крестовины сочетают элементы игольчатых и шариковых подшипников. Например, две цапфы оснащаются иглами, а две другие – шариками. Такое решение применяется в спецтехнике, где требуется баланс между долговечностью и способностью выдерживать пиковые нагрузки. Однако из-за сложности производства они дороже и встречаются реже.
Материал крестовин – легированная сталь с термообработкой (закалка до 58–62 HRC). Для игольчатых моделей часто используют сталь 18ХГТ, для шариковых – 20ХН3А. Твёрдость поверхности цапф критична: при значении ниже 55 HRC ресурс снижается в 2–3 раза из-за ускоренного износа. В условиях повышенной влажности или агрессивных сред применяют крестовины с антикоррозийным покрытием (например, цинкование или фосфатирование).
Отличия в конструкции определяют и особенности монтажа. Игольчатые крестовины требуют точной соосности валов – отклонение более 0,1 мм приводит к вибрациям и преждевременному выходу из строя. Шариковые менее чувствительны к несоосности, но нуждаются в регулярной проверке зазоров: предельно допустимый люфт – 0,05 мм. Комбинированные модели требуют индивидуального подхода: игольчатые подшипники смазываются консистентной смазкой, шариковые – жидкой.
Выбор типа крестовины зависит от условий эксплуатации. Для легковых автомобилей с передним приводом и небольшими нагрузками оптимальны игольчатые модели. В грузовиках и внедорожниках, где важна надёжность при динамических нагрузках, предпочтительны шариковые. Комбинированные оправданы только в уникальных случаях, например, в трансмиссиях с переменным углом передачи крутящего момента (строительные краны, буровые установки).
При замене крестовины критически важно учитывать не только тип, но и размеры: диаметр цапф, расстояние между ними и посадочные размеры вилок. Например, крестовины для карданов ГАЗ-3309 (игольчатые) имеют диаметр цапф 22 мм, а для КАМАЗ-5320 (шариковые) – 25 мм. Ошибка в подборе приводит к разрушению подшипников или вилки кардана. Для проверки состояния используют индикатор часового типа: радиальный люфт более 0,1 мм – сигнал к замене.
