Проблема с перегоранием предохранителя стоп-сигнала на Ладе Весте чаще всего возникает из-за короткого замыкания в цепи или неисправности компонентов системы. В большинстве случаев виновником становится F2 (10А) – предохранитель, отвечающий за питание стоп-сигналов, заднего хода и подсветки номерного знака. Если он выходит из строя регулярно, проверьте участок цепи от монтажного блока до задних фонарей.
Первое, что стоит сделать, – отключить разъемы задних фонарей и прозвонить провода мультиметром. Особое внимание уделите проводу красного цвета с черной полосой (1,5 мм²), идущему от предохранителя к стоп-сигналам. Часто замыкание происходит из-за повреждения изоляции в местах перегибов или контакта с кузовом. Также проверьте состояние контактов в разъемах – окисление или неплотное соединение могут вызывать перегрев и перегорание предохранителя.
Другой распространенной причиной является неисправность выключателя стоп-сигнала (лягушки), расположенного под педалью тормоза. Если он залипает или имеет внутреннее замыкание, ток в цепи резко возрастает, что приводит к срабатыванию защиты. Для проверки отсоедините разъем от выключателя и измерьте сопротивление между его контактами – в разомкнутом состоянии оно должно быть бесконечным, в замкнутом – близким к нулю.
Не стоит исключать и заводской брак проводки. На некоторых Вестах встречается дефект, при котором провод стоп-сигнала перетирается о кромку багажника или заднюю панель кузова. Осмотрите жгут в районе прохода через резиновую гофру между кузовом и крышкой багажника – именно здесь чаще всего происходит повреждение. Если обнаружены следы истирания, замените поврежденный участок или изолируйте его термоусадочной трубкой.
Если предохранитель перегорает сразу после замены, не спешите ставить более мощный – это может привести к возгоранию проводки. Вместо этого локализуйте неисправность, последовательно отключая элементы цепи: сначала задние фонари, затем выключатель стоп-сигнала, потом проверьте блок управления кузовной электроникой (BCM). В редких случаях проблема кроется в неисправности самого монтажного блока, особенно если перегорают и другие предохранители.

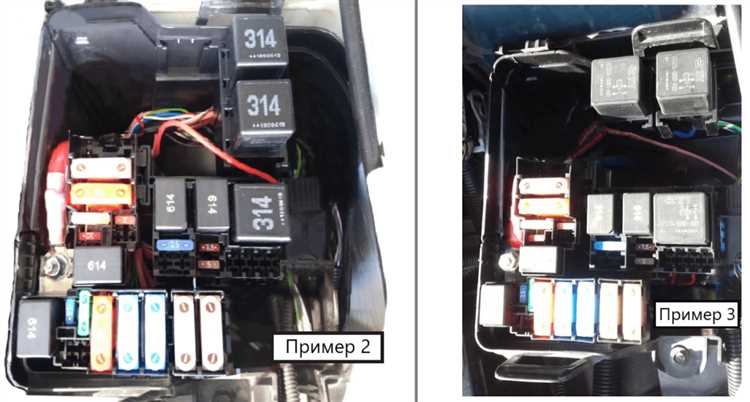

Какие предохранители отвечают за стоп-сигналы на Ладе Весте
На Ладе Весте за работу стоп-сигналов отвечает предохранитель F4 номиналом 10 А, расположенный в монтажном блоке салона. Он защищает цепь питания задних фонарей, включая стоп-сигналы и дополнительный сигнал торможения (третий стоп-сигнал). Монтажный блок находится под панелью приборов с левой стороны, за крышкой, которую нужно снять для доступа.
В некоторых случаях причиной перегорания может быть не только F4, но и предохранитель F35 (15 А) в подкапотном блоке. Он отвечает за питание реле и цепей управления освещением, включая стоп-сигналы при определенных конфигурациях электрооборудования. Подкапотный блок расположен рядом с аккумулятором, под защитной крышкой.
Перед заменой предохранителя проверьте целостность проводки, особенно в местах соединений с задними фонарями и датчиком педали тормоза. Часто короткое замыкание возникает из-за поврежденной изоляции или окисления контактов в разъемах. Используйте мультиметр для проверки напряжения на клеммах предохранителя при нажатой педали тормоза.
Если предохранитель перегорает повторно, замените его только на аналог с идентичным номиналом. Использование предохранителя с большим током приведет к повреждению проводки или электронных компонентов. В случае систематических сбоев обратитесь к электрику для диагностики цепи с помощью осциллографа или специализированного сканера.

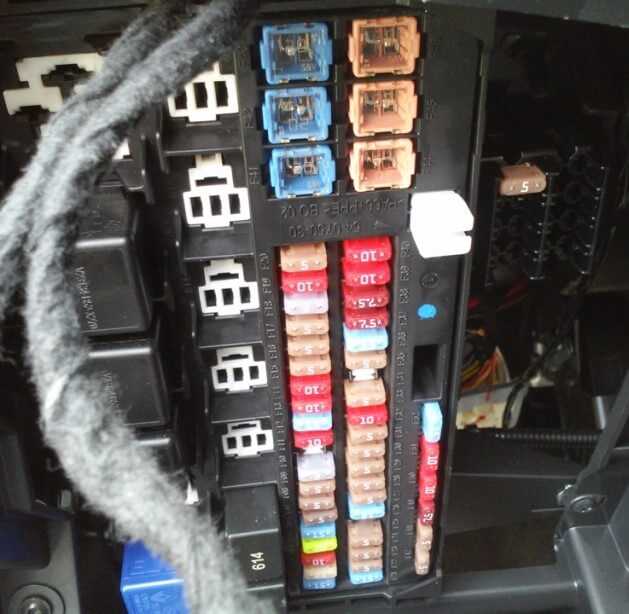

Как проверить целостность проводки к стоп-сигналам мультиметром
Отсоедините разъем от заднего фонаря и переключите мультиметр в режим прозвонки (символ диода или звукового сигнала). Подключите один щуп к контакту «+12В» в разъеме (обычно красный провод), второй – к соответствующему контакту на лампе стоп-сигнала. Если цепь исправна, прибор издаст звуковой сигнал или покажет сопротивление близкое к нулю. Повторите проверку для минусового провода (черный или коричневый), подключив щупы к массе кузова и контакту лампы.
Проверьте проводку на участке от блока предохранителей до фонаря. Найдите предохранитель стоп-сигнала (на Весте F4, 10А) и снимите его. Подключите один щуп мультиметра к гнезду предохранителя со стороны подачи питания, второй – к «+12В» в разъеме фонаря. Отсутствие сигнала указывает на обрыв между этими точками. Для точной локализации неисправности прозвоните провод пошагово, отсоединяя промежуточные разъемы (например, под порогом или в багажнике).
Исключите короткое замыкание на массу. Установите мультиметр в режим измерения сопротивления (200 Ом). Подключите один щуп к «+12В» проводу в разъеме фонаря, второй – к кузову автомобиля. Сопротивление должно стремиться к бесконечности. Если прибор показывает низкое значение, проводка повреждена – ищите место контакта с металлом или другим проводом. Аналогично проверьте минусовой провод, подключив щупы к его контакту и «+12В».
Проверьте выключатель стоп-сигнала. Снимите разъем с датчика под педалью тормоза. Переведите мультиметр в режим измерения напряжения (20В DC). При включенном зажигании подключите щупы к контактам разъема: один к «+12В» (зелено-черный провод), второй – к массе. Нажмите педаль тормоза – напряжение должно появиться. Если его нет, замените выключатель. Для проверки целостности проводов от датчика до фонарей прозвоните их мультиметром в режиме прозвонки.
Типичные места замыкания в цепи стоп-сигналов Весты
Первое уязвимое место – жгут проводки в районе педального узла. Здесь провода стоп-сигналов проходят через гофру между кузовом и моторным щитом, где подвергаются постоянным вибрациям и трению о металлические кромки. Чаще всего повреждается изоляция на проводах с маркировкой 1.5GY (серо-желтый) и 1.5BR (коричневый), идущих от концевика педали тормоза к блоку BCM. Проверка требует демонтажа нижней панели под рулевой колонкой и визуального осмотра жгута на наличие потертостей или оплавлений.
Второе распространенное место – разъем X1 блока BCM, расположенного за бардачком. Окисление контактов в гнездах 29 (питание стоп-сигналов) и 30 (управляющий сигнал) приводит к периодическим замыканиям. Для диагностики необходимо отсоединить разъем, очистить контакты спиртом и проверить сопротивление между ними мультиметром – оно должно стремиться к бесконечности. При обнаружении следов коррозии рекомендуется заменить разъем целиком, а не ограничиваться чисткой.
Третья зона риска – задние фонари. В Весте используется двухнитевая лампа стоп-сигнала/габарита с цоколем P21/5W, где короткое замыкание возникает из-за перегрева патрона или попадания влаги. Особенно уязвимы левые фонари из-за близости к выхлопной системе, где температура патрона может достигать 80°C. Проверка включает измерение сопротивления между контактами патрона (должно быть >1 МОм) и осмотр на наличие темных пятен на пластике.
Четвертое место – концевик педали тормоза. В Весте применяется механический выключатель с артикулом 8450006818, который часто выходит из строя из-за износа пружины или залипания контактов. Симптомы – предохранитель сгорает сразу после нажатия на педаль. Для проверки нужно отсоединить разъем концевика и прозвонить контакты в нажатом и отпущенном состоянии: сопротивление должно меняться с 0 до ∞ Ом.
Пятая точка – монтажный блок в салоне (слева от руля). Предохранитель F41 (10А) защищает цепь стоп-сигналов, но при его частом сгорании стоит проверить дорожки на плате блока. Визуально заметны микротрещины или следы перегрева вокруг посадочного места предохранителя. Ремонт заключается в пропайке дорожек или замене блока целиком (артикул 8450031420).
Шестое место – дополнительный стоп-сигнал на крышке багажника. В его цепи часто перетираются провода в гофре между кузовом и крышкой, особенно в моделях с электроприводом багажника. Проверка требует снятия обшивки крышки и осмотра жгута на участке от разъема до блока управления. При обнаружении повреждений рекомендуется заменить весь жгут, а не изолировать отдельные участки.
Влияние неисправных ламп стоп-сигналов на перегорание предохранителя
Неисправные лампы стоп-сигналов – одна из основных причин перегорания предохранителя F31 (10 А) в Ладе Весте. При коротком замыкании в цоколе или нити накала лампы ток в цепи резко возрастает, превышая номинал предохранителя. Например, штатная лампа P21W потребляет 21 Вт, но при пробое изоляции ток может достигать 15–20 А, что в 1,5–2 раза выше допустимого значения. Особенно критично это для светодиодных аналогов, где неисправный драйвер способен вызвать импульсные скачки тока до 30 А.
Симптомы проблемы проявляются не сразу: сначала предохранитель выдерживает кратковременные перегрузки, но со временем его плавкая вставка окисляется или деформируется. На Весте с завода установлены лампы с цоколем BAU15s, где часты случаи коррозии контактов из-за попадания влаги. Это увеличивает сопротивление в цепи, что приводит к локальному нагреву и последующему пробою. Проверка мультиметром показывает сопротивление исправной лампы на уровне 1–3 Ом, а неисправной – от 0,1 Ом (короткое замыкание) до бесконечности (обрыв).
Диагностика требует последовательного подхода: сначала отключите разъемы задних фонарей, затем прозвоните провода на массу и плюс. Если предохранитель не перегорает при отключенных лампах, виновник найден. На Весте часто страдают провода в гофре багажника – их перетирание о металл кузова вызывает замыкание на корпус. Для проверки используйте тестер в режиме прозвонки, подключая один щуп к контакту лампы, а второй – к минусовой клемме АКБ.
Замена ламп на некачественные аналоги – распространенная ошибка. Дешевые светодиодные лампы без стабилизаторов тока могут потреблять до 500 мА вместо штатных 200 мА, что при параллельном подключении двух стоп-сигналов создает нагрузку в 1 А. В сочетании с неисправной проводкой это гарантированно выведет предохранитель из строя. Рекомендуется использовать только сертифицированные лампы с маркировкой ECE R37 или их светодиодные аналоги с встроенным резистором, например, Osram LEDriving P21W.
Профилактика включает регулярную проверку состояния ламп и контактов. Раз в 6 месяцев очищайте цоколи от окислов контактной смазкой (например, Liqui Moly 3140), а провода в гофре фиксируйте пластиковыми хомутами. При замене предохранителя всегда устанавливайте новый с тем же номиналом – использование более мощного (например, 15 А вместо 10 А) приведет к перегреву проводки сечением 0,75 мм² и риску возгорания. Если проблема повторяется, проверьте реле К10 в монтажном блоке – его неисправность также может вызывать скачки тока.

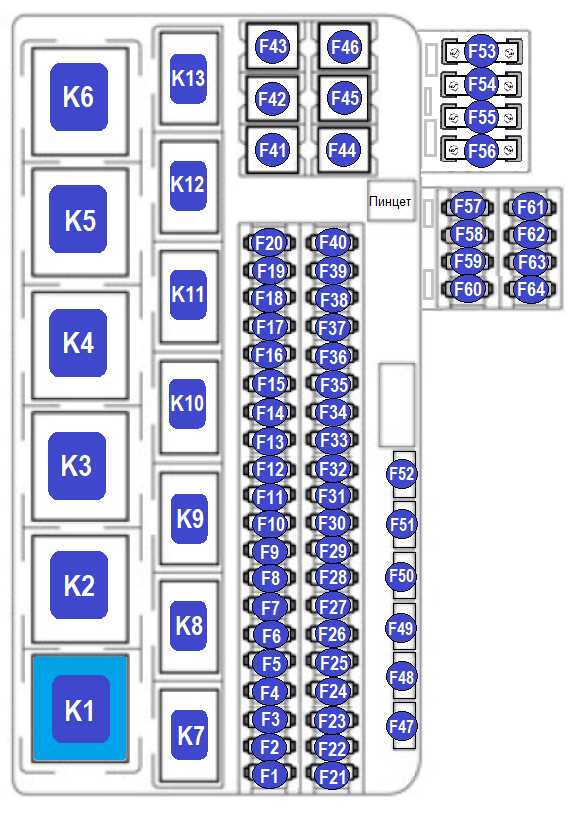

Как заменить сгоревший предохранитель стоп-сигналов своими руками
На Ладе Весте предохранитель стоп-сигналов расположен в монтажном блоке салона, который находится под панелью приборов слева от рулевой колонки. Для доступа к нему снимите декоративную крышку, потянув её на себя за нижний край. Номер предохранителя – F47, номинал – 10 А (красный цвет). Перед заменой убедитесь, что зажигание выключено, а ключ извлечён из замка.
Для извлечения сгоревшего предохранителя используйте специальный пинцет, который обычно закреплён на крышке монтажного блока. Если пинцета нет, подойдут тонкие плоскогубцы с изолированными ручками. Захватите предохранитель за корпус и потяните строго вертикально вверх – не раскачивайте его, чтобы не повредить гнездо. Проверьте состояние нити накаливания: если она оборвана или оплавлена, предохранитель неисправен.
- Новый предохранитель должен соответствовать номиналу 10 А – использование другого значения (например, 15 А) приведёт к перегреву цепи и риску возгорания проводки.
- Не вставляйте в гнездо посторонние предметы (проволоку, фольгу) – это выведет из строя всю электрическую цепь стоп-сигналов.
- После установки нового предохранителя проверьте работу стоп-сигналов: попросите помощника нажать на педаль тормоза, пока вы наблюдаете за лампами.
Если предохранитель перегорает повторно в течение короткого времени, проблема кроется в коротком замыкании или неисправности выключателя стоп-сигнала. Проверьте проводку на участке от монтажного блока до задних фонарей – ищите повреждения изоляции, перетёртые провода или следы оплавления. Выключатель стоп-сигнала (датчик на педали тормоза) тестируется мультиметром в режиме прозвонки: при нажатии на педаль сопротивление должно падать до 0 Ом.
Почему после замены предохранитель снова перегорает: частые причины
Если предохранитель стоп-сигнала на Ладе Весте перегорает сразу после замены, проблема кроется в коротком замыкании или перегрузке цепи. Основные причины:
- Поврежденная проводка. Перетертые, оплавленные или зажатые провода в жгуте задних фонарей – типичная неисправность. Проверьте участок от блока предохранителей до разъема фонаря, особенно в местах изгибов и прохода через кузов.
- Неисправный выключатель стоп-сигнала. Если контакты внутри датчика «залипают» или окислены, ток в цепи резко возрастает. Замените датчик или прозвоните его мультиметром: сопротивление должно меняться при нажатии педали.
- Короткое замыкание в патроне лампы. При использовании неоригинальных ламп или после попадания влаги контакты патрона могут замкнуть. Осмотрите патрон на следы коррозии, оплавления или деформации.
Вторая группа причин связана с неправильным подбором предохранителя. На Ладе Весте для стоп-сигналов используется предохранитель на 10 А (позиция F4 в монтажном блоке). Установка предохранителя с большим номиналом (например, 15 А) приведет к перегреву проводки и риску возгорания. Проверьте маркировку на корпусе старого предохранителя и сравните с новым. Если номинал совпадает, но проблема сохраняется – ищите утечку тока через нештатные потребители (например, подключенную сигнализацию или парктроник).
Реже перегорание вызывает неисправность генератора или регулятора напряжения. При повышенном напряжении в бортовой сети (выше 14,5 В) предохранители выходят из строя чаще. Замерьте напряжение на клеммах аккумулятора при работающем двигателе: если оно превышает 14,8 В – требуется диагностика генератора. Также проверьте массу кузова в районе задних фонарей: плохой контакт может вызывать скачки тока.
Диагностика реле и блока управления, связанных со стоп-сигналами
- Проверьте питание BCM: на разъеме X1 (контакт 1) должно быть +12В при включенном зажигании, на контакте 2 – масса. Отсутствие напряжения – обрыв цепи или неисправность предохранителя F41 (10А).
- Прозвоните цепь от BCM до датчика педали тормоза: контакт 11 разъема X1 BCM – контакт 2 датчика (сине-красный провод). Сопротивление не должно превышать 1 Ом.
- Если ошибки не сбрасываются, а цепи исправны – замените BCM (артикул 8450031410). Перед установкой нового блока выполните его программирование через дилерский сканер.

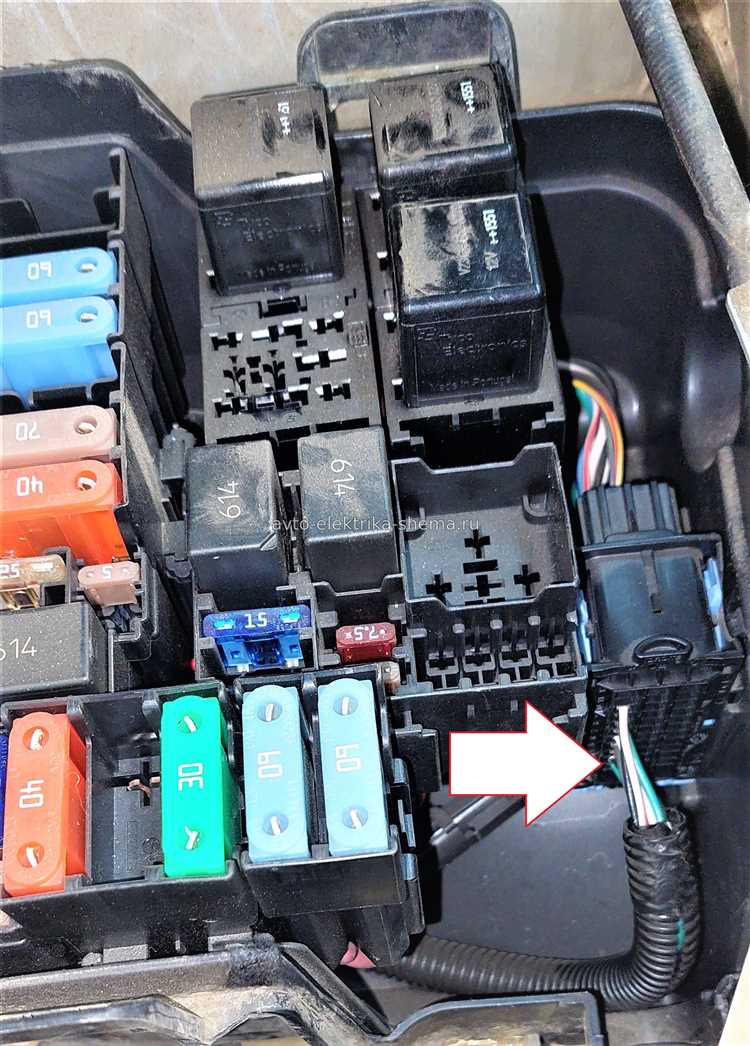

Профилактика коротких замыканий в электрике Лады Весты
Второй уязвимый узел – блок предохранителей и реле, расположенный под панелью приборов слева. Проверяйте его на наличие окислов на контактах раз в полгода. Окисление возникает из-за попадания влаги через дренажные отверстия или некачественные уплотнители. Для очистки используйте специальный спрей-контакт (например, Kontakt 60) и мягкую щетку. Не применяйте наждачную бумагу – она оставляет микроцарапины, ускоряющие коррозию. После обработки нанесите тонкий слой диэлектрической смазки (например, Molykote 111) на контакты предохранителей.
Третье слабое место – концевики стоп-сигналов. На Весте они расположены в тормозных суппортах и подвержены воздействию грязи, воды и реагентов. Раз в 10 тысяч километров снимайте защитные колпачки и очищайте контакты от окислов и солевых отложений. Проверяйте целостность проводов, идущих к концевикам: они часто переламываются у основания разъема. Если при нажатии на педаль тормоза стоп-сигналы срабатывают с задержкой, замените концевики на новые – их ресурс редко превышает 50 тысяч километров.
Четвертый пункт – контроль за состоянием разъемов задних фонарей. На Весте они часто становятся причиной коротких замыканий из-за попадания влаги через уплотнители. Снимайте фонари каждые 20 тысяч километров и проверяйте разъемы на наличие коррозии. Обрабатывайте их контактным спреем и проверяйте плотность посадки фишек. Если уплотнительная резинка потеряла эластичность, замените ее – стандартный артикул 8450031360. При установке фонарей наносите герметик на верхнюю кромку корпуса, чтобы исключить проникновение воды.
Пятый аспект – правильная установка дополнительного оборудования. Если вы подключаете к электрике Весты нештатные устройства (например, камеру заднего вида или парктроники), используйте только сертифицированные жгуты с предохранителями. Никогда не подключайтесь к проводам стоп-сигналов напрямую – это перегружает цепь. Вместо этого врезайтесь в цепь через реле, управляемое сигналом с концевика. Для подключения используйте пайку и термоусадочные трубки, а не скрутки или изоленту. После монтажа проверяйте потребляемый ток мультиметром – он не должен превышать 10% от номинала предохранителя.
Шестой момент – диагностика генератора и аккумулятора. Перепады напряжения в бортовой сети Весты часто приводят к оплавлению изоляции и коротким замыканиям. Раз в год проверяйте напряжение на клеммах АКБ при работающем двигателе: оно должно быть в пределах 13,8–14,4 В. Если напряжение выше 14,8 В, замените регулятор напряжения генератора – артикул 8450031359. Также контролируйте уровень электролита в аккумуляторе: его снижение ниже нормы приводит к сульфатации пластин и росту внутреннего сопротивления, что провоцирует перегрев проводки.
Седьмой пункт – использование качественных расходников. При замене предохранителей стоп-сигналов (номинал 10 А) используйте только оригинальные детали или аналоги от проверенных производителей (например, Littelfuse или Bussmann). Дешевые подделки часто имеют завышенный номинал или некачественные контакты, что приводит к перегреву и возгоранию. При замене ламп стоп-сигналов (артикул 21150-3716010-01) выбирайте светодиодные аналоги с встроенными стабилизаторами тока – они снижают нагрузку на цепь. Избегайте ламп с повышенной мощностью: штатная проводка Весты рассчитана на ток до 2 А на лампу.
