Чем отличается линейный выход от выхода на наушники

Линейный выход и выход на наушники – два принципиально разных интерфейса, предназначенных для передачи аудиосигнала, но оптимизированных под разные сценарии использования. Первый обеспечивает неусиленный сигнал с низким импедансом (обычно 100–600 Ом) и уровнем напряжения от -10 до +4 дБу, что соответствует стандартам профессионального аудиооборудования. Второй – усиленный сигнал с высоким импедансом (от 8 до 600 Ом, чаще 32–150 Ом) и напряжением до 1–2 В, рассчитанный на прямое подключение к наушникам с сопротивлением 16–300 Ом.

Главное отличие кроется в назначении и обработке сигнала. Линейный выход передает «чистый» аудиопоток без дополнительного усиления, что критично для студийной записи, микширования или подключения к активным мониторам. Здесь важна линейность амплитудно-частотной характеристики (АЧХ) и минимальные искажения – типовые значения THD+N (коэффициент нелинейных искажений) не превышают 0,001–0,01%. Выход на наушники, напротив, содержит встроенный усилитель, который компенсирует низкую чувствительность наушников (например, 90–110 дБ/мВт) и обеспечивает достаточную громкость даже при подключении высокоомных моделей (250–600 Ом).

При выборе между этими выходами учитывайте целевое оборудование. Для подключения к аудиоинтерфейсу, микшерному пульту или активным колонкам используйте линейный выход – это исключит перегрузку входных цепей и сохранит динамический диапазон. Если требуется подключить наушники напрямую к источнику (например, смартфону или ноутбуку), выход на наушники обеспечит необходимую мощность. Однако при работе с профессиональными наушниками (например, Beyerdynamic DT 1990 Pro с импедансом 250 Ом) рекомендуется использовать внешний усилитель, так как встроенные решения часто не справляются с высокими нагрузками, что приводит к искажениям на низких частотах и ограничению максимальной громкости.

Еще один критический параметр – уровень шума. Линейные выходы, как правило, имеют отношение сигнал/шум (SNR) от 90 до 120 дБ, что делает их идеальными для студийных задач. Выходы на наушники часто уступают по этому показателю (70–90 дБ), особенно в бюджетных устройствах, где шум усилителя может проявляться на высокочувствительных наушниках (например, Sennheiser HD 800S с чувствительностью 102 дБ/мВт). Для минимизации помех при использовании выхода на наушники выбирайте устройства с низким уровнем собственных шумов (менее -100 дБ) и избегайте длинных кабелей (более 1,5 м), которые могут усиливать наводки.

В практических сценариях неправильный выбор выхода приводит к конкретным проблемам. Подключение наушников к линейному выходу без усилителя даст едва слышимый звук, а подключение активных мониторов к выходу на наушники – перегрузку входных цепей и искажения. Для мобильных студий или полевой записи оптимально использовать устройства с комбинированными выходами (например, Focusrite Scarlett 2i2), где один разъем может работать как линейный выход или выход на наушники в зависимости от настроек. В стационарных системах разделяйте цепи: линейный выход – для обработки сигнала, выход на наушники – только для мониторинга.

Какие устройства используют линейный выход и для чего он нужен

Линейный выход (Line Out) – стандартный интерфейс для передачи аудиосигнала без усиления, рассчитанный на подключение к внешним устройствам с собственным усилителем. Его основное отличие от выхода на наушники – низкий уровень импеданса (обычно 100–600 Ом) и отсутствие встроенного усилителя, что исключает искажения при передаче сигнала на профессиональное оборудование. Используется там, где требуется чистый, необработанный звук без дополнительных шумов или цветности.

Среди бытовых устройств линейный выход встречается в:

Аудиоинтерфейсах (Focusrite Scarlett, Universal Audio Apollo) – для подключения студийных мониторов или микшерных пультов.
Цифро-аналоговых преобразователях (DAC) – например, Topping D10 Balanced, iFi Zen DAC, где выход передает сигнал на активные колонки или усилители.
Игровых консолях (PlayStation 5, Xbox Series X) – через оптические или RCA-разъемы для подключения к звуковым панелям.
Портативных плеерах (Astell&Kern A&norma SR25, Sony NW-A105) – для работы с высокоомными наушниками через внешний усилитель.

В профессиональной сфере линейный выход – обязательный элемент студийного оборудования. Микшерные пульты (Mackie Onyx, Behringer X32) используют его для маршрутизации сигнала на многоканальные рекордеры, процессоры эффектов или системы звукоусиления. Синтезаторы (Korg Kronos, Roland Fantom) и драм-машины (Elektron Digitakt) передают через линейный выход сухой сигнал для дальнейшей обработки в DAW или аналоговых компрессорах. Важно: при подключении к пассивным колонкам или наушникам без усилителя звук будет тихим или вовсе отсутствовать.

Для корректной работы линейного выхода критически важен правильный уровень сигнала. Большинство устройств выдают номинальное напряжение в диапазоне 0.3–2 В (RMS), что соответствует стандарту -10 дБВ (бытовое оборудование) или +4 дБу (профессиональное). Превышение этого уровня приводит к клиппингу, а слишком низкий сигнал – к усилению шумов при последующем усилении. Пример: если подключить линейный выход звуковой карты напрямую к пассивным колонкам, громкость будет недостаточной, а динамический диапазон – сжатым.

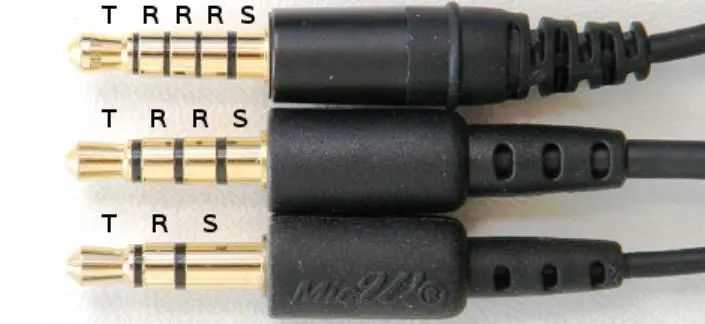

При выборе кабелей для линейного выхода учитывайте тип разъема и экранирование. Наиболее распространены:

RCA (тюльпаны) – для бытовой техники и DJ-оборудования.
TRS 6.35 мм (джек) – в студийных мониторах и профессиональных интерфейсах.
XLR – для симметричного подключения в концертном звуке (например, от микшерного пульта к усилителю).
3.5 мм TRS – в ноутбуках и смартфонах (часто совмещен с выходом на наушники).

Несимметричные кабели (RCA, 3.5 мм) чувствительны к помехам на длинных участках (более 3–5 метров), поэтому для студийных задач предпочтительны симметричные XLR или TRS с двойным экранированием.

Типичные ошибки при использовании линейного выхода:

Подключение к входу с высоким импедансом (например, микрофонному) – приводит к потере низких частот и искажениям.
Использование кабелей без экранирования вблизи источников помех (Wi-Fi-роутеров, блоков питания) – вызывает фоновый гул.
Игнорирование уровня сигнала: если устройство-приемник ожидает +4 дБу, а источник выдает -10 дБВ, потребуется предусилитель.
Совмещение линейного выхода и входа на одном устройстве без отключения петли обратной связи – вызывает самовозбуждение системы.

Как работает усилитель в разъёме для наушников

Ключевой параметр – чувствительность наушников, измеряемая в дБ/мВт. Если наушники имеют чувствительность 100 дБ/мВт, для достижения комфортного уровня громкости (85–90 дБ) достаточно 0,3–1 мВт мощности. Однако для низкоомных моделей (например, 8 Ом) или наушников с низкой чувствительностью (менее 90 дБ/мВт) требуется усилитель с током до 100 мА. В таких случаях встроенные усилители смартфонов могут не справляться, что приводит к искажениям или недостаточной громкости.

Схема усилителя в разъёме наушников обычно строится на операционных усилителях (ОУ) или специализированных аудиочипах. ОУ, такие как OPA1622 от Texas Instruments, обеспечивают высокий коэффициент усиления (до 20 дБ) при низком уровне шумов (менее 5 мкВ). В портативных устройствах часто применяют мостовые схемы, где два ОУ работают в противофазе, удваивая выходное напряжение без увеличения напряжения питания. Это критично для батарейных устройств, где напряжение питания ограничено 3,3–5 В.

Питание усилителя напрямую влияет на его производительность. В смартфонах и ноутбуках используется однополярное питание (обычно 3,3 В), что требует применения виртуальной «земли» для симметричного усиления сигнала. В высококачественных ЦАП или внешних усилителях применяют двухполярное питание (±5 В и выше), что позволяет избежать искажений на низких частотах и улучшает динамический диапазон. Например, усилитель на базе чипа ESS ES9038Q2M способен работать с напряжением до ±15 В, обеспечивая выходную мощность до 2 Вт на 32 Ом.

Импеданс наушников определяет нагрузку на усилитель. Большинство встроенных усилителей оптимизированы для нагрузки 16–32 Ом. При подключении высокоомных наушников (250–600 Ом) встроенные усилители могут не обеспечить достаточного напряжения, что приведёт к снижению громкости. В таких случаях рекомендуется использовать внешние усилители с высоким выходным напряжением (например, Schiit Magni 3+ с выходом до 7 В на 600 Ом) или ЦАП с предусилителем.

Шумы и искажения – критические параметры для усилителя наушников. Встроенные усилители смартфонов часто имеют уровень шумов -90 дБ и THD+N около 0,05%, что достаточно для повседневного использования. Однако для высокочувствительных наушников (например, IEM с чувствительностью 110 дБ/мВт) даже малейшие шумы становятся заметными. В таких сценариях лучше использовать внешние усилители с низким уровнем шумов (менее -110 дБ) и THD+N ниже 0,001%, как у Topping A90.

Для проверки совместимости усилителя и наушников используйте формулу расчёта мощности: P = (U² × R) / (R + Z)², где U – выходное напряжение усилителя, R – его выходное сопротивление, Z – импеданс наушников. Например, усилитель с выходным сопротивлением 1 Ом и напряжением 1 В при подключении наушников 32 Ом выдаст мощность ~30 мВт. Если выходное сопротивление усилителя превышает 1/8 импеданса наушников, это приведёт к частотным искажениям, особенно в области низких частот.

Почему линейный сигнал не подходит для прямого подключения наушников

Линейный выход (line-out) рассчитан на передачу сигнала с уровнем напряжения от -10 дБВ до +4 дБу, что соответствует амплитуде 0,3–1,2 В. Наушники же требуют мощности от 1 мВт до 1 Вт в зависимости от импеданса (обычно 16–600 Ом). Прямое подключение приведёт к едва слышимому звуку: линейный сигнал не обеспечит достаточного тока для раскачки мембран динамиков, особенно в моделях с низким сопротивлением (например, 32 Ом).

Входное сопротивление наушников редко превышает 1 кОм, тогда как линейный выход оптимизирован для нагрузки от 10 кОм и выше. Несоответствие импедансов вызовет искажения частотной характеристики: низкие частоты будут ослаблены, а высокие – подчёркнуты из-за реактивной составляющей катушек наушников. Результат – неестественный, «холодный» звук с потерей динамического диапазона.

Линейный выход не имеет встроенного усилителя, поэтому не способен компенсировать падение напряжения на проводах и разъёмах. Даже при коротком кабеле (0,5 м) потери могут достигать 20% сигнала на частотах выше 10 кГц из-за ёмкости и индуктивности проводников. Для наушников с чувствительностью ниже 100 дБ/мВт это критично: звук станет тихим и зашумлённым, особенно в шумной обстановке.

Попытка увеличить громкость регулятором на источнике приведёт к клиппингу сигнала. Линейный выход работает в пределах ±1 В без искажений, но наушники требуют пиковых значений до 3–5 В для достижения комфортного уровня громкости. Превышение лимита вызовет ограничение амплитуды, что проявится в виде хрипов, потери деталей и неестественных артефактов на пиках звука.

Некоторые устройства с линейным выходом (например, звуковые карты или аудиоинтерфейсы) имеют защиту от короткого замыкания, которая сработает при подключении низкоомных наушников. Это приведёт к автоматическому снижению выходного напряжения или полному отключению порта. В лучшем случае звук будет тихим, в худшем – устройство перейдёт в режим защиты, требуя перезагрузки.

Для корректной работы наушников используйте усилитель с выходным сопротивлением не более 1/8 импеданса наушников (например, для 32-омных моделей – до 4 Ом). Выбирайте усилители с мощностью от 50 мВт на канал для внутриканальных наушников и от 200 мВт для полноразмерных. При подключении к линейному выходу через внешний ЦАП или аудиоинтерфейс убедитесь, что его выходной каскад рассчитан на нагрузку наушников.

Какие уровни напряжения характерны для линейного выхода и выхода на наушники

Линейный выход (line-out) рассчитан на передачу сигнала с номинальным уровнем напряжения 1–2 В RMS (эффективное значение). Этот стандарт применяется в профессиональной и бытовой аудиотехнике для подключения к усилителям, активным колонкам или аудиоинтерфейсам. Допустимый диапазон обычно составляет 0,3–3 В RMS, но превышение 2 В может вызвать искажения на входе чувствительного оборудования. Для корректной работы важно соблюдать импеданс нагрузки – не менее 10 кОм, чтобы избежать падения уровня сигнала.

Выход на наушники (headphone-out) обеспечивает более высокое напряжение – 0,1–5 В RMS, но с адаптацией под низкоомную нагрузку. Типичные наушники с импедансом 16–32 Ом требуют тока до 100 мА, поэтому встроенные усилители наушников часто выдают 1–3 В RMS при полной громкости. Превышение этих значений на чувствительных моделях (например, <100 Ом) может привести к перегрузке и повреждению динамиков. Для высокоомных наушников (250–600 Ом) напряжение может достигать 5–10 В RMS, но такие устройства встречаются реже.

Ключевое отличие – линейный выход не рассчитан на питание низкоомной нагрузки, а выход на наушники не подходит для прямого подключения к линейному входу из-за возможных искажений или перегрузки. При подключении наушников к линейному выходу звук будет тихим, так как напряжение недостаточно для раскачки низкоомной нагрузки. Обратная ситуация – подключение линейного входа к выходу на наушники – может вызвать клиппинг или повреждение оборудования из-за избыточного напряжения.

Для проверки уровней используйте мультиметр в режиме измерения переменного напряжения (AC) или аудиоанализатор. При подключении к линейному выходу напряжение на холостом ходу должно быть близко к 1 В RMS, а при нагрузке 10 кОм – не падать более чем на 10%. Для выхода на наушники измеряйте напряжение под нагрузкой, соответствующей импедансу ваших наушников: например, 1 В RMS на 32 Ом при средней громкости – нормальный показатель.

Как влияет импеданс на выбор между линейным выходом и наушниками

Импеданс – ключевой параметр, определяющий совместимость аудиооборудования. Линейный выход (line out) рассчитан на низкоомную нагрузку (обычно 10–100 кОм), тогда как наушники требуют согласования с импедансом источника. Если импеданс наушников значительно ниже выходного импеданса устройства (например, 16 Ом против 100 Ом у усилителя), возникает перегрузка, искажения и потеря мощности. Для студийных мониторов с импедансом 200–600 Ом линейный выход подходит идеально, так как его высокое сопротивление не создаёт нагрузки на источник.

Наушники с импедансом ниже 50 Ом оптимальны для портативных устройств (смартфонов, плееров), где выходная мощность ограничена. Высокоомные модели (250–600 Ом) требуют отдельного усилителя с низким выходным импедансом (менее 1/8 от импеданса наушников), иначе звук будет тихим и лишённым динамики. Линейный выход здесь бесполезен – он не обеспечивает достаточного тока для раскачки таких наушников, даже если напряжение сигнала высокое.

Выходной импеданс линейного выхода обычно составляет 100–600 Ом. Если подключить к нему наушники с импедансом 32 Ом, большая часть сигнала упадёт на внутреннем сопротивлении источника, а не на нагрузке. Результат – ослабленный сигнал и искажённая АЧХ, особенно в области низких частот. Для наушников с импедансом 300 Ом и выше линейный выход может работать, но только если его выходное сопротивление не превышает 50 Ом, иначе потеря мощности достигнет 20–30%.

При выборе между линейным выходом и разъёмом для наушников учитывайте не только импеданс, но и чувствительность. Наушники с высокой чувствительностью (100 дБ/мВт и выше) могут работать с линейным выходом, если их импеданс не ниже 150 Ом. Например, Beyerdynamic DT 990 Pro (250 Ом, 96 дБ/мВт) воспроизведут сигнал с линейного выхода без усилителя, но с заметным снижением громкости. Для моделей с чувствительностью ниже 95 дБ/мВт (например, Sennheiser HD 650) потребуется усилитель даже при подключении к линейному выходу.

В профессиональном оборудовании линейный выход часто имеет фиксированный уровень сигнала (+4 дБу), что на 12 дБ выше потребительского стандарта (-10 дБВ). Наушники с импедансом 32 Ом при подключении к такому выходу без аттенюатора будут перегружены, что приведёт к клиппингу. Решение – использовать пассивный аттенюатор (например, резистивный делитель 1:10) или активный усилитель с регулировкой усиления. Для студийных мониторов с импедансом 8 Ом линейный выход непригоден – требуется специальный усилитель мощности.

Правило «восьмикратного импеданса» помогает избежать проблем: выходное сопротивление источника должно быть не более 1/8 от импеданса нагрузки. Для наушников 32 Ом выходное сопротивление не должно превышать 4 Ом, для 250 Ом – 31 Ом. Линейный выход с импедансом 100 Ом подойдёт только для нагрузки от 800 Ом и выше. Игнорирование этого правила ведёт к потере детализации, сужению звуковой сцены и неравномерной АЧХ, особенно в области 20–100 Гц.

В каких случаях лучше использовать линейный выход вместо наушников

Линейный выход незаменим при подключении к профессиональному аудиооборудованию: микшерным пультам, аудиоинтерфейсам или студийным мониторам. Его низкий импеданс (обычно 100–600 Ом) и стандартный уровень сигнала +4 дБу или -10 дBV обеспечивают минимальные искажения и максимальную совместимость с аппаратурой класса Hi-Fi или студийной техникой. Например, при записи вокала через аудиоинтерфейс линейный выход гарантирует чистый сигнал без дополнительных шумов, характерных для усилителей наушников, особенно бюджетных моделей.

Используйте линейный выход для передачи сигнала на усилители мощности или активные акустические системы в концертных и клубных условиях. В отличие от выхода на наушники, линейный не нагружен встроенным усилителем, что исключает риск перегрузки и искажений при работе с высокочувствительной аппаратурой. Для систем с чувствительностью 85–95 дБ/Вт на расстоянии 1 метр линейный выход обеспечивает оптимальный уровень сигнала без необходимости дополнительной регулировки громкости на источнике.

При необходимости разветвления аудиосигнала на несколько устройств линейный выход предпочтительнее: его низкое выходное сопротивление позволяет подключать параллельно до 5–6 потребителей без заметного падения уровня или ухудшения качества. Это актуально для трансляций, где сигнал одновременно подается на мониторы звукорежиссера, записывающее оборудование и систему вещания. Наушники в таких сценариях неэффективны из-за ограниченной мощности и невозможности параллельного подключения без потерь.

Какие кабели и адаптеры нужны для подключения линейного выхода к наушникам

Линейный выход (Line Out) рассчитан на передачу сигнала с уровнем напряжения ~1 В (0 дБ) и низким импедансом (обычно 100–600 Ом). Наушники требуют усиленного сигнала с адаптацией импеданса, поэтому прямое подключение невозможно без промежуточных устройств. Основные варианты: пассивные адаптеры, активные усилители или комбинированные решения.

Для подключения низкоомных наушников (16–32 Ом) к линейному выходу потребуется кабель с разъемами 3.5 мм TRS (стерео) на обоих концах, если источник и наушники имеют одинаковые гнезда. Однако такой вариант не обеспечит достаточного усиления – звук будет тихим и лишенным динамики. Решение: использовать внешний усилитель для наушников с линейным входом (например, Fiio K5 Pro или Schiit Magni).

Если линейный выход выполнен на RCA (тюльпаны), а наушники имеют 3.5 мм или 6.35 мм разъем, понадобится кабель RCA–3.5 мм (TRS) или RCA–6.35 мм. Пример: кабель Mogami 2534 с позолоченными коннекторами для минимизации потерь сигнала. Для балансных линейных выходов (XLR или TRS 6.35 мм) используйте симметричные кабели с соответствующими разъемами, например, Neutrik NC3MXX-B.

Активные адаптеры с встроенным усилителем – оптимальный выбор для портативных сценариев. Устройства типа iFi hip-dac3 или AudioQuest DragonFly Cobalt преобразуют линейный сигнал в усиленный, совместимый с наушниками до 300 Ом. Обратите внимание на выходную мощность: для полноразмерных наушников (например, Beyerdynamic DT 1990 Pro) требуется не менее 200 мВт на канал.

Пассивные адаптеры (например, 3.5 мм TRS–6.35 мм TRS) подойдут только для наушников с высокой чувствительностью (>100 дБ/мВт), таких как Sennheiser HD 25. В остальных случаях сигнал будет слишком слабым. Избегайте дешевых кабелей с тонкими проводниками (менее 24 AWG) – они вносят искажения и увеличивают сопротивление.

Для подключения к профессиональному оборудованию (например, аудиоинтерфейсам) с линейным выходом на XLR используйте кабель XLR–TRS 6.35 мм (например, Canare L-4E6S). Если наушники имеют 4-контактный разъем (балансный), потребуется адаптер TRS–4.4 мм Pentaconn (например, от фирмы CableCreation) или внешний усилитель с поддержкой балансного выхода.

При выборе кабелей учитывайте экранирование: для длинных участков (>1.5 м) используйте кабели с двойным экраном (например, Sommer Cable SC-Stage 22). Для коротких подключений (до 0.5 м) достаточно одножильного экранированного провода. Избегайте кабелей с пластиковыми разъемами – они быстро изнашиваются и ухудшают контакт.

Если линейный выход имеет нестандартное напряжение (например, +4 дБ в студийном оборудовании), используйте аттенюатор (например, пассивный резистивный делитель) перед усилителем. Для наушников с импедансом выше 250 Ом (например, Audeze LCD-X) выбирайте усилители с высоким выходным напряжением (не менее 5 В RMS), такие как Topping A90 или SPL Phonitor X.

Как проверить совместимость устройств с линейным выходом и разъёмом для наушников

Первым шагом проверьте технические характеристики устройств в документации или на официальном сайте производителя. Линейный выход (Line Out) обычно маркируется как Line Out, Audio Out или RCA, а его импеданс составляет 100–600 Ом с уровнем сигнала около 1 В (0 dBV). Разъём для наушников (Headphone Out) обозначается как 3.5 mm jack, 6.35 mm jack или TRRS, имеет импеданс 16–32 Ом и поддерживает мощность от 10 до 100 мВт. Если устройство-приёмник требует линейного уровня, а источник выдаёт только сигнал для наушников, используйте аттенюатор (например, пассивный резистивный делитель напряжения) или внешний усилитель с регулировкой выхода.

Практическая проверка включает три этапа:

Подключите устройства напрямую кабелем с соответствующими разъёмами (например, 3.5 mm → RCA для линейного выхода). Используйте кабели с экранированием, чтобы избежать наводок.
Запустите аудиосигнал (тестовый тон 1 кГц или музыкальный трек) и измерьте уровень напряжения мультиметром на выходе источника и входе приёмника. Для линейного выхода допустимое отклонение – ±0.5 В, для наушников – ±50 мВ.
Прослушайте сигнал: при подключении наушников к линейному выходу звук будет тихим или искажённым, а линейный сигнал в наушниках – перегруженным. В обратном случае (линейный вход на выход наушников) возможны шумы или отсутствие сигнала.

Для совместимости с профессиональным оборудованием обратите внимание на стандарты: AES3 (цифровой линейный выход), XLR (балансный аналоговый) или TS/TRS (небалансный). Если устройство поддерживает только TRRS (4 контакта), используйте переходник с разделением аудио и микрофона. При работе с высокоомными наушниками (250+ Ом) подключайте их только к усиленному выходу или внешнему ЦАП/усилителю – стандартный разъём для наушников не обеспечит достаточной мощности.
