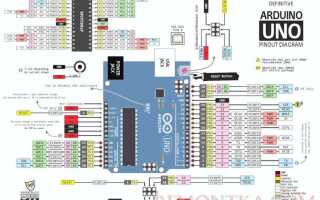

Подключение Arduino требует правильного выбора проводов, чтобы избежать помех, перегрева или нестабильной работы. Основные типы проводов: монтажные провода, провода с разъемами Dupont и экранированные кабели. Для большинства проектов достаточно одножильных или многожильных проводов сечением 0,14–0,5 мм² – они обеспечивают достаточную проводимость при токе до 1 А.
Для подключения датчиков и модулей чаще всего используют провода с разъемами Dupont 2,54 мм. Они бывают мужскими (папа) и женскими (мама), а также в виде комбинированных шлейфов. Длина проводов не должна превышать 30 см при работе с аналоговыми сигналами, чтобы минимизировать наводки. Для цифровых линий допустимы провода до 1 м, но при высоких скоростях передачи (I²C, SPI) лучше сократить длину до 20–50 см.
При подключении мощных нагрузок (двигатели, реле, светодиодные ленты) используйте провода сечением 0,75–1,5 мм². Для питания Arduino от внешнего источника (7–12 В) подойдет провод 0,5 мм² с разъемом DC 5,5×2,1 мм. Экранированные кабели (витая пара) необходимы при работе с высокочастотными сигналами или в условиях сильных электромагнитных помех.
Избегайте использования тонких проводов (менее 0,14 мм²) для питания – они могут перегреваться. Для макетных плат (breadboard) оптимальны одножильные провода диаметром 0,6–0,8 мм. При пайке используйте провода с термостойкой изоляцией (силиконовой или тефлоновой), чтобы избежать оплавления при нагреве.
Типы проводов для макетных плат и их особенности
Для макетных плат с Arduino чаще всего используют три типа проводов: одножильные, многожильные и провода с разъёмами Dupont. Одножильные провода диаметром 0,6–0,8 мм идеальны для временных схем – они жёсткие, легко вставляются в отверстия плат и не ломаются при частых переподключениях. Однако их нельзя гнуть многократно: после 10–15 изгибов медная жила ломается, что приводит к обрыву сигнала. Такие провода подходят для статичных соединений, например, подключения резисторов или светодиодов.
Многожильные провода (0,14–0,35 мм²) гибкие и выдерживают до 1000 циклов изгиба, что делает их незаменимыми для подвижных частей проектов – например, при подключении датчиков на сервоприводах или роботах. Но у них есть недостаток: отдельные тонкие жилы могут выпадать из контактов макетной платы, особенно если провод не обжат наконечником. Для надёжности рекомендуется использовать провода с предварительно залуженными концами или обжимать их штыревыми наконечниками.
При выборе проводов важно учитывать токовую нагрузку. Для большинства Arduino-проектов хватает проводов сечением 0,14–0,2 мм², которые выдерживают ток до 2–3 А. Если подключаются мощные компоненты (моторы, нагреватели), требуются провода от 0,5 мм² и выше. Также стоит избегать длинных проводов для высокочастотных сигналов (например, SPI) – свыше 20 см могут возникать помехи. Для таких случаев используют экранированные провода или скрученные пары.
Как выбрать провода с нужным сечением для питания Ардуино
Для питания плат Arduino (Uno, Nano, Mega) через внешний источник или USB достаточно проводов сечением 0,14–0,25 мм². Это минимальные значения, при которых падение напряжения на длине до 1 метра не превысит 0,1 В при токе до 500 мА. При подключении через Vin или разъём питания (7–12 В) используйте провода не тоньше 0,35 мм², если длина превышает 50 см – иначе возможен перегрев из-за сопротивления меди (0,0175 Ом·мм²/м).
Если к Arduino подключены мощные периферийные устройства (сервоприводы, реле, моторы), сечение выбирайте по суммарному току. Например, при токе 2 А на длине 1,5 м потребуется провод 0,75 мм² (падение напряжения ~0,07 В/м). Для расчётов используйте формулу: сечение (мм²) = (ток (А) × длина (м) × 0,0175) / допустимое падение напряжения (В). Превышение плотности тока (6–10 А/мм² для меди) ведёт к нагреву и потерям мощности.
Для импульсных нагрузок (например, шаговые двигатели) берите провода с запасом сечения на 20–30% от расчётного. Многожильные провода предпочтительнее одножильных – они гибче и лучше переносят вибрации. Изоляция должна выдерживать напряжение не ниже 300 В (стандарт для проводов типа ПВ-3 или МГШВ). Избегайте алюминиевых проводов: их удельное сопротивление в 1,6 раза выше меди, что критично для малых сечений.
При питании от аккумуляторов (LiPo, 18650) проверяйте падение напряжения на проводах мультиметром. Если при нагрузке напряжение на плате проседает ниже 6,5 В (для Arduino Uno), увеличьте сечение или сократите длину проводов. Для проектов с высокими токами (>5 А) используйте шины питания или параллельное соединение проводов – это снижает индуктивность и улучшает стабильность.
Отличия одножильных и многожильных проводов при работе с Ардуино
Одножильные провода предпочтительны для макетирования на breadboard из-за жёсткости: их концы не распушаются, легко вставляются в отверстия и надёжно фиксируются. Диаметр жилы 0,5–0,8 мм (22–20 AWG) обеспечивает минимальное сопротивление при токах до 1 А, что критично для питания датчиков и модулей. Однако при частых изгибах (например, в подвижных конструкциях) одножильный провод ломается – ресурс гибкости ограничен 10–20 циклами сгибания на 90°.
Многожильные провода незаменимы для соединений с динамическими нагрузками: сервоприводы, шаговые двигатели, подвижные части роботов. Пучок тонких жил (обычно 7–19 штук диаметром 0,05–0,1 мм каждая) выдерживает до 1000 изгибов без повреждений, но требует лужения или обжимных наконечников для надёжного контакта с клеммами Ардуино. При работе с высокочастотными сигналами (SPI, I2C) многожильные провода проявляют скин-эффект – сопротивление на частотах выше 1 МГц растёт на 15–20% по сравнению с одножильными аналогами, что может искажать данные.

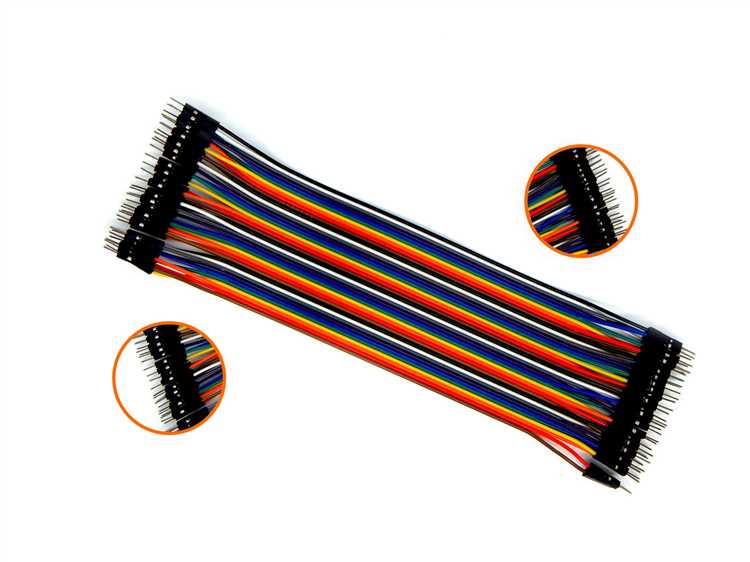

Какие разъемы и наконечники упрощают подключение к плате
Для подключения проводов к Arduino чаще всего используют штыревые разъемы типа «папа» (male) и «мама» (female) с шагом 2.54 мм. Они совместимы с большинством плат и макетных плат, обеспечивая надежное соединение без пайки. Наконечники Dupont – стандарт для таких разъемов, их легко обжимать кримпером, а корпуса из нейлона защищают контакты от короткого замыкания.
Если требуется быстрое и временное подключение, подойдут пружинные клеммники типа Wago 222 или 221. Они позволяют зажимать провода сечением до 2.5 мм² без инструмента, выдерживают ток до 20 А и подходят для сигнальных линий с напряжением до 32 В. Для Arduino Uno или Nano достаточно моделей на 2–5 контактов.
Для постоянных соединений используют винтовые клеммники, например, KF2510 или подобные с шагом 5.08 мм. Они надежно фиксируют провода диаметром до 1.5 мм², но требуют отвертки. Такие клеммники часто применяют для подключения внешних модулей питания или нагрузок с высоким током, где важна механическая прочность.
Наконечники под пайку типа «лепесток» или «кольцо» (например, НКИ или НВИ) упрощают монтаж на платы без разъемов. Они подходят для проводов сечением 0.2–1.5 мм² и позволяют припаивать их напрямую к контактным площадкам. Для Arduino Pro Mini или самодельных плат это удобное решение, если требуется минимизировать габариты.
Разъемы JST-XH и JST-PH с шагом 2.0 мм и 2.5 мм соответственно применяют для подключения датчиков и модулей с фиксированным подключением. Например, литиевые батареи часто оснащают JST-PH, а датчики температуры – JST-XH. Эти разъемы обеспечивают поляризацию, исключая неправильное подключение, и выдерживают ток до 3 А.
Для макетных плат незаменимы провода с наконечниками «штекер-штекер» или «штекер-гнездо» длиной 10–30 см. Они позволяют быстро собирать схемы без пайки, а разноцветная изоляция упрощает идентификацию цепей. Оптимальное сечение – 0.14–0.25 мм², так как оно обеспечивает баланс между гибкостью и проводимостью.
Если требуется подключение нескольких сигналов одновременно, используют разъемы IDC (Insulation-Displacement Connector) с ленточным кабелем. Например, 10- или 16-контактные разъемы с шагом 2.54 мм подходят для подключения дисплеев или сенсорных модулей. Они позволяют передавать данные по нескольким линиям без риска перепутать контакты.
Для проектов с высокой вибрацией или частыми переподключениями выбирают разъемы Molex или аналогичные с замком. Например, Molex 5045 или 5264 обеспечивают надежную фиксацию и выдерживают до 100 циклов подключения. Такие разъемы часто используют в робототехнике или автомобильных проектах, где важна устойчивость к механическим нагрузкам.
Провода для подключения датчиков: длина и материал изоляции
Для большинства датчиков Arduino оптимальная длина проводов составляет 10–30 см. Превышение 50 см приводит к падению напряжения и помехам, особенно при работе с аналоговыми сигналами (например, датчики температуры DS18B20 или влажности DHT11). Для цифровых интерфейсов (I2C, SPI) допустимо до 1 м, но при условии использования экранированных проводов. В промышленных условиях или при высоких частотах (более 100 кГц) рекомендуется сокращать длину до 15–20 см.
Материал изоляции критичен для стабильности сигнала. Поливинилхлорид (ПВХ) – стандартный выбор для большинства задач, но при температурах выше 80°C теряет гибкость и выделяет хлор. Для высокотемпературных датчиков (термопары, датчики пламени) используйте силиконовую изоляцию (рабочий диапазон −60°C до +200°C). В условиях повышенной влажности или агрессивных сред (химические пары, ультрафиолет) подходит тефлон (PTFE), устойчивый к коррозии и сохраняющий свойства при −200°C до +260°C.
Для аналоговых датчиков с низким уровнем сигнала (например, тензодатчики, фоторезисторы) применяйте экранированные провода типа витая пара с фольгированным экраном. Экран подключается к земле Arduino для подавления электромагнитных помех. При работе с цифровыми датчиками (ультразвуковые HC-SR04, инфракрасные TCRT5000) достаточно одножильных проводов сечением 0,2–0,5 мм², но для токовых нагрузок свыше 500 мА (сервоприводы, шаговые двигатели) выбирайте многожильные провода сечением 0,75 мм² и выше.
При пайке соединений избегайте перегрева изоляции – ПВХ плавится при 100°C, силикон выдерживает до 250°C, но теряет эластичность. Для временных подключений используйте провода с разъемами Dupont (2,54 мм шаг), но учитывайте их низкую надежность при вибрациях. В проектах с частыми переподключениями (например, тестирование датчиков) выбирайте провода с обжимными наконечниками или разъемами JST для минимизации контактного сопротивления.
Как избежать помех при использовании длинных проводов
Длина проводов свыше 30 см начинает критически влиять на стабильность сигналов Ардуино из-за наводок и падения напряжения. Для аналоговых входов (A0–A5) даже 50 см провода могут снизить точность показаний на 10–15% при отсутствии экранирования. Цифровые сигналы (D2–D13) менее чувствительны, но при длине более 1 метра возрастает риск ложных срабатываний из-за индуктивных помех.
Используйте витую пару для передачи сигналов: два провода скручиваются с шагом 3–5 витков на 10 см. Это снижает влияние внешних электромагнитных полей на 60–80% по сравнению с обычными проводами. Для аналоговых сигналов (например, с датчиков температуры) витая пара обязательна – разница в показаниях между экранированной и неэкранированной парой может достигать 2–3°C на метр провода.
Экранированные кабели (например, FTP или STP) необходимы при работе рядом с источниками помех: блоками питания, двигателями, Wi-Fi-роутерами. Экран подключайте к земле Ардуино только с одной стороны – двустороннее заземление создаёт контур, усиливающий наводки. Для цифровых линий (I2C, SPI) используйте кабели с отдельными экранами для SDA/SCL или MOSI/MISO/SCK.
Снижайте сопротивление проводов: для питания (5V, 3.3V) используйте провода сечением не менее 0.5 мм² на каждый метр длины. Падение напряжения на 1 метре провода 0.2 мм² при токе 500 мА составит ~0.25V, что критично для датчиков с низким энергопотреблением. Для сигнальных линий достаточно 0.14–0.2 мм², но избегайте алюминиевых проводов – их сопротивление в 1.6 раза выше медных.
Разделяйте силовые и сигнальные линии: расстояние между ними должно быть не менее 5 см. Если провода идут параллельно, перекрещивайте их под углом 90° каждые 20–30 см. Это снижает взаимные наводки на 40–50%. Для высокочастотных сигналов (например, PWM на частоте 20 кГц) используйте отдельные жгуты или коаксиальные кабели с волновым сопротивлением 50 Ом.
Добавляйте фильтрующие конденсаторы: 0.1 мкФ между питанием и землёй на стороне Ардуино и 10 мкФ на стороне нагрузки. Для аналоговых входов параллельно датчику ставьте керамический конденсатор 10–100 нФ – это сглаживает высокочастотные помехи. При работе с датчиками тока (ACS712) конденсатор 1 нФ между выходом и землёй убирает шум до 70%.
Используйте дифференциальную передачу сигналов для длинных линий: микросхемы вроде MAX485 или SN75176 преобразуют однополярный сигнал в дифференциальный, устойчивый к помехам. На расстоянии 10 метров такой подход снижает количество ошибок в 10–15 раз по сравнению с обычной передачей. Для I2C применяйте повторители сигналов (P82B96) – они восстанавливают форму импульсов и позволяют увеличить длину линии до 50 метров.
Тестируйте линии осциллографом: проверяйте форму сигнала на концах проводов при максимальной нагрузке. Допустимый уровень помех для цифровых сигналов – не более 0.5V от уровня логической единицы (обычно 5V или 3.3V). Для аналоговых сигналов отношение сигнал/шум должно быть не менее 40 дБ. Если помехи превышают норму, сократите длину провода или добавьте ферритовые кольца на оба конца линии – они подавляют высокочастотные наводки на 20–30 дБ.
Правила пайки проводов к контактам Ардуино и модулей
Пайка к контактам Ардуино требует точности: используйте паяльник мощностью 25–40 Вт с тонким жалом (0,5–1 мм). Температура жала не должна превышать 350°C для плат с компонентами SMD и 300°C для обычных контактов. Перегрев разрушает дорожки и вызывает отслоение контактных площадок. Для защиты от статического электричества заземлите паяльник и работайте на антистатическом коврике.
Перед пайкой зачистите провода на 2–3 мм, скрутите жилы и облудите их тонким слоем припоя ПОС-61 или аналогичного с флюсом на основе канифоли. Избегайте кислотных флюсов – они вызывают коррозию. Для многожильных проводов используйте наконечники или залудите концы с помощью термоусадочной трубки, чтобы предотвратить распушение.
При пайке к контактам Ардуино (например, пины 5V, GND, цифровые/аналоговые входы) соблюдайте последовательность:
- Нанесите каплю флюса на контактную площадку.
- Прижмите провод к контакту пинцетом или «третьей рукой».
- Коснитесь жалом паяльника одновременно провода и контакта на 1–2 секунды.
- Подайте припой к месту соединения, а не к жалу – он должен равномерно растечься.
- Уберите паяльник и дайте остыть соединению 5–10 секунд без смещения.
Для модулей с мелкими контактами (например, I2C, SPI) применяйте метод «пайки с мостиком»: нанесите припой на контакт, затем прижмите провод и прогрейте до расплавления. Используйте увеличительное стекло или микроскоп, чтобы избежать замыканий. Если модуль имеет позолоченные контакты, увеличьте температуру на 20–30°C для лучшего смачивания.
После пайки проверьте соединение на прочность легким подергиванием провода. Холодная пайка (тусклый, неровный шов) недопустима – перепаяйте. Удалите остатки флюса спиртом или специальным очистителем, особенно с плат, где флюс может вызвать утечку тока. Для защиты от окисления нанесите тонкий слой бескислотного лака или закройте соединение термоусадкой.
При пайке к разъемам (например, USB, питание) избегайте избытка припоя – он может попасть внутрь корпуса и вызвать короткое замыкание. Для разъемов типа «мама» используйте провода сечением 0,14–0,25 мм², чтобы они свободно входили в гнездо. Если требуется отпаять провод, прогрейте соединение и удалите припой оловоотсосом или медной оплеткой, не прилагая усилий к контакту.
Для долговременных проектов используйте провода с силиконовой изоляцией – они выдерживают температуру до 200°C и не плавятся при пайке. Избегайте жестких проводов (например, одножильных) для подвижных соединений: они ломаются у основания пайки. При работе с высокочастотными сигналами (SPI, UART) укорачивайте провода до 5–10 см и экранируйте их, чтобы снизить помехи.
Храните паяльник в подставке с губкой, смоченной водой, – это предотвращает окисление жала. Раз в 10–15 паек очищайте жало латунной стружкой или специальной губкой. Заменяйте жало при появлении черного налета, который не удаляется очисткой. Для пайки мелких компонентов используйте жало типа «игла» или «микро», а для крупных контактов – «лопатку».
Какие провода подходят для подключения моторов и сервоприводов
Для подключения моторов постоянного тока и коллекторных двигателей используйте провода сечением не менее 0,5 мм². При токе до 2 А достаточно 0,75 мм², а для нагрузок свыше 3 А – 1,0 мм² и выше. Материал жилы – медь, так как алюминий создаёт дополнительное сопротивление и нагрев. Изоляция должна выдерживать температуру до 80°C (например, ПВХ или силикон), особенно если мотор работает вблизи источников тепла.
Сервоприводы, такие как SG90 или MG996R, требуют проводов с сечением 0,2–0,35 мм². Стандартные сервопровода уже имеют три жилы: красный (+5 В), коричневый (земля) и жёлтый/оранжевый (сигнал). Если требуется удлинение, используйте многожильные провода с шагом 28–30 AWG. Избегайте скруток – применяйте паяные соединения или разъёмы JST-SM для надёжности.
Для шаговых двигателей (например, NEMA 17) выбирайте провода с сечением 0,5–1,0 мм² в зависимости от тока фазы. Биполярные драйверы, такие как A4988 или DRV8825, требуют отдельных проводов для каждой обмотки. Используйте витую пару или экранированный кабель, чтобы снизить электромагнитные помехи. Длина проводов не должна превышать 1,5 м без дополнительного усиления сигнала.
При подключении мощных моторов (от 10 А) применяйте провода с сечением 2,5 мм² и выше. Для высоковольтных систем (24 В и более) изоляция должна быть рассчитана на двойное рабочее напряжение. Разъёмы типа XT60 или Anderson Powerpole обеспечивают надёжный контакт и выдерживают ток до 60 А. Избегайте использования тонких проводов – падение напряжения на длинных участках приведёт к потере мощности.
Для сервоприводов с высоким крутящим моментом (например, DS3218) проверяйте падение напряжения на проводах. При длине более 30 см используйте провода 0,5 мм² или усиливайте питание отдельным источником. Сигнальные провода экранируйте фольгой или оплёткой, чтобы исключить наводки от моторов. Разъёмы типа Molex или Dupont подходят для маломощных серв, но для промышленных моделей лучше использовать винтовые клеммы.
При пайке соединений используйте термоусадочную трубку или изоленту с классом изоляции не ниже 600 В. Для динамических нагрузок (роботы, манипуляторы) выбирайте гибкие провода с многопроволочной жилой. Проверяйте сопротивление проводов мультиметром – оно не должно превышать 0,1 Ом на метр. Не экономьте на качестве: дешёвые провода с тонкой жилой перегреваются и ломаются при вибрации.
Где купить качественные провода для проектов на Ардуино
Для сборки прототипов на Ардуино подойдут провода с разъёмами Dupont – они универсальны, совместимы с макетными платами и большинством модулей. В России проверенные варианты продают на AliExpress у продавцов с рейтингом выше 97% и отзывами о качестве изоляции и контактов: например, магазины «ELECROW Official Store» или «DIY More Store» предлагают наборы по 40–120 штук с сечением 22–28 AWG, достаточным для токов до 3 А. Избегайте проводов с тонкой жилой (30 AWG и тоньше) – они ломаются при частых переподключениях.
В офлайн-магазинах Москвы и Санкт-Петербурга качественные провода можно найти в «Чип и Дип» (артикулы 010110–010115 для наборов Dupont) или «Амперка» (провода с силиконовой изоляцией, устойчивые к перегибам). В регионах стоит обратить внимание на радиорынки или специализированные точки, торгующие компонентами для электроники: например, в Екатеринбурге – «Радиодетали на Вайнера», в Новосибирске – «Электронщик». Цена за набор из 65 проводов в офлайне обычно выше на 20–30%, но есть возможность сразу проверить гибкость и надёжность соединений.
Для проектов с высокими требованиями к помехоустойчивости или длине линии используйте экранированные провода, например, витую пару CAT5 с разъёмами RJ45 или коаксиальный кабель RG-174. Их можно заказать на специализированных площадках вроде «Mouser» (артикул 501-101020-0000 для экранированных проводов с разъёмами) или «Digi-Key» (поиск по фильтру «shielded jumper wires»). При покупке обращайте внимание на параметры: сопротивление жилы (не более 0,1 Ом/м), температурный диапазон (от −40°C) и наличие сертификатов RoHS.
Как организовать провода в проекте, чтобы избежать путаницы
Первым шагом к упорядочиванию проводов станет маркировка. Используйте термоусадочные трубки с надписями или цветные стикеры: красный для питания (+5В), черный для земли (GND), желтый для сигнальных линий (например, SDA/SCL). Для проектов с большим количеством соединений примените систему нумерации – например, «D2-5V» для провода от пина D2 к шине 5В. Храните маркировочные материалы рядом с рабочим местом: рулон термоусадки, маркер с тонким стержнем и самоклеящиеся бирки шириной 5–7 мм. Избегайте надписей на изоленте – со временем они стираются или отклеиваются.
Физическая организация проводов зависит от типа проекта. Для макетных плат используйте:
- Перемычки типа «мама-мама» или «папа-папа» длиной 10–15 см – они не провисают и не путаются под руками.
- Плоские шлейфы с разъемами IDC для подключения нескольких датчиков к одной шине (например, 6-проводной шлейф для I2C-устройств).
- Пластиковые органайзеры с ячейками 2×2 см для хранения проводов по цветам и длинам.
Для постоянных сборок спаяйте провода в жгуты с шагом 3–5 см, фиксируя их нейлоновыми стяжками или термоклеем. При прокладке вдоль корпуса оставляйте запас 2–3 см на случай перекомпоновки.
Для сложных проектов с 10+ проводами создайте схему подключений в Fritzing или KiCad, экспортируйте её в PDF и распечатайте в масштабе 1:1. Приклейте схему на обратную сторону макетной платы или корпус устройства – это ускорит поиск нужного провода в 3–4 раза. Если проект разрастается, разделите его на модули: например, блок питания, блок датчиков и блок исполнительных устройств. Каждый модуль подключайте к Arduino отдельным жгутом с разъемом (например, 4-пиновый JST-XH для I2C или 8-пиновый для шагового двигателя). Такой подход сокращает время отладки на 30–50% и снижает риск коротких замыканий.
