Шум магнитолы при старте двигателя – распространённая проблема, вызванная скачками напряжения в бортовой сети. В момент запуска стартер потребляет до 200–300 А, что приводит к падению напряжения с 12–14 В до 8–10 В. Это провоцирует сброс настроек головного устройства или его перезагрузку с характерным щелчком динамиков. Решение зависит от типа магнитолы и особенностей электрической схемы автомобиля.

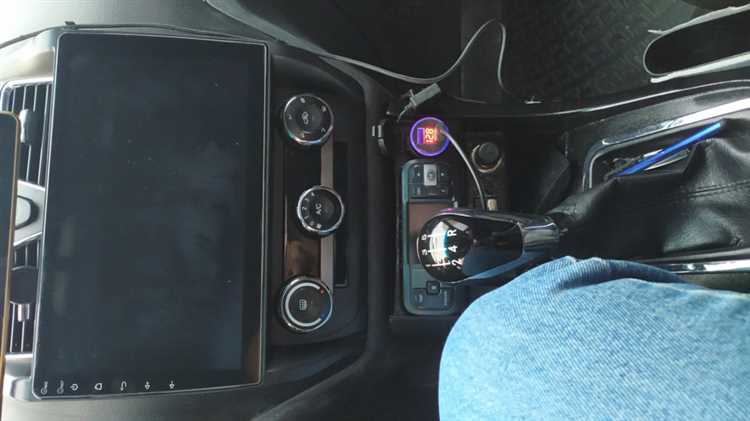

Для штатных систем, интегрированных в CAN-шину, проблема часто решается обновлением прошивки или настройкой параметров в меню бортового компьютера. Например, в автомобилях Volkswagen и Skoda с магнитолами RCD 330 или MIB достаточно активировать опцию «Отключение звука при запуске» через диагностический сканер VCDS. В более старых моделях, таких как Toyota с системой JBL, потребуется вмешательство в проводку: установка реле задержки или диода 1N4007 в цепь питания.
Шум при запуске двигателя возникает из-за резкого падения напряжения в бортовой сети. Стартер потребляет до 200–300 А, что снижает напряжение аккумулятора с 12,6 В до 9–10 В. Магнитола, рассчитанная на стабильные 12–14 В, реагирует на скачок помехами: треском, щелчками или искажением звука. Особенно это заметно в бюджетных моделях с низкой помехозащищённостью.
Второй причиной выступает некачественная проводка или окисленные контакты. Если «масса» магнитолы подключена к кузову через ржавый болт или тонкий провод, сопротивление цепи растёт. При старте двигателя через такие соединения проходят импульсные токи, создавая наводки. Проверьте затяжку клемм аккумулятора и целостность проводов питания магнитолы – часто проблема решается заменой штатной проводки на кабель сечением не менее 4 мм².
Некоторые магнитолы не оснащены стабилизаторами напряжения или фильтрами помех. В дешёвых китайских моделях вместо LC-фильтров используют простые конденсаторы, которые не справляются с пульсациями. Если при включении зажигания слышен характерный «хлопок» динамиков, вероятнее всего, встроенная защита срабатывает с задержкой. Решение – установка внешнего фильтра питания или замена магнитолы на модель с сертифицированной помехозащитой (например, Pioneer или Alpine).
Шум может появляться из-за работы генератора. При запуске двигателя генератор начинает заряжать аккумулятор, создавая высокочастотные помехи. Если магнитола подключена напрямую к клемме «+» аккумулятора без развязки, эти помехи проникают в аудиосистему. Установите между «+» аккумулятора и магнитолой дроссель на 10–20 мкГн или используйте реле с диодной развязкой, чтобы отсечь паразитные токи.
Ещё один фактор – неисправность аккумулятора или генератора. Сульфатация пластин аккумулятора увеличивает внутреннее сопротивление, из-за чего напряжение при старте падает сильнее. Генератор с изношенными щётками или неисправным регулятором напряжения выдаёт нестабильный ток, что также провоцирует шумы. Проверьте напряжение на клеммах при работающем двигателе: если оно ниже 13,8 В или выше 14,5 В, требуется диагностика электрооборудования.
В редких случаях шум возникает из-за конфликта с другими электронными устройствами. Например, сигнализация с автозапуском или блок управления двигателем могут создавать импульсные помехи при старте. Если магнитола подключена к CAN-шине автомобиля, проверьте наличие обновлений прошивки – иногда производители выпускают патчи для устранения подобных проблем. При отсутствии обновлений попробуйте отключить магнитолу от CAN и запитать её напрямую от аккумулятора.
Для диагностики используйте мультиметр в режиме измерения переменного напряжения. Подключите щупы к «+» и «массе» магнитолы при работающем двигателе: если переменная составляющая превышает 0,1 В, в цепи присутствуют помехи. Устранить их можно установкой конденсатора ёмкостью 2200–4700 мкФ параллельно питанию магнитолы или заменой штатных проводов на экранированные. В сложных случаях потребуется осциллограф для анализа формы сигнала и выявления источника помех.
Как проверить настройки задержки включения аудиосистемы
Большинство современных магнитол поддерживают функцию задержки активации звука после запуска двигателя. Чтобы проверить её, найдите в меню пункт «Задержка включения» или «Power Delay» – обычно он скрыт в разделе «Настройки системы» или «Аудио». Если опция отсутствует, изучите руководство пользователя: производители часто указывают коды активации или комбинации клавиш для доступа к скрытым параметрам. Например, у Pioneer задержку можно настроить через меню «System» → «Other Settings» → «Power Delay», где доступны значения от 0 до 30 секунд.
Проверьте текущие настройки следующим образом:
- Включите зажигание, но не запускайте двигатель.
- Активируйте магнитолу и дождитесь появления звука.
- Запустите двигатель и зафиксируйте время, через которое аудиосистема восстановит звук.
- Сравните результат с установленным значением задержки – расхождение более 2 секунд указывает на некорректную работу функции.
Если задержка не работает, сбросьте настройки магнитолы к заводским. Для этого удерживайте кнопку «Reset» (обычно расположена на передней панели или в меню) 5–10 секунд. После перезагрузки повторно настройте параметр и протестируйте. В случаях, когда функция отсутствует или не сохраняется, проверьте подключение CAN-шины или аналоговых проводов ACC/IGN – слабый контакт может блокировать корректное срабатывание реле задержки.
Для магнитол с ручной настройкой (например, бюджетные модели Sony или JVC) задержку реализуют через внешнее реле времени. Подключите его между проводом ACC и питанием магнитолы, выставив нужный интервал (стандарт – 5–15 секунд). При использовании реле убедитесь, что оно рассчитано на ток не менее 10 А – в противном случае возможны сбои при включении усилителей или сабвуферов.
Какие провода отвечают за питание магнитолы и как их правильно подключить
Питание магнитолы обеспечивают три ключевых провода: постоянный плюс (+12В), зажигание (ACC) и масса (GND). Первый – красный или желтый – подключается напрямую к аккумулятору через предохранитель (обычно 10–20 А). Он отвечает за сохранение настроек и памяти устройства. Второй – чаще оранжевый или красный с черной полосой – запитывается от цепи зажигания, активируясь при повороте ключа. Масса (черный провод) крепится к кузову автомобиля болтом с хорошим контактом, иначе возможны помехи и сбои.
Для корректной работы важно соблюдать полярность и сечение проводов. Стандартное сечение для питания – 2,5–4 мм², для массы – не менее 4 мм². Тонкие провода перегреваются, что приводит к падению напряжения и нестабильной работе магнитолы. При подключении к аккумулятору используйте отдельный предохранитель в пределах 30 см от клеммы, чтобы избежать короткого замыкания.
Некоторые магнитолы имеют дополнительный провод (обычно синий или сине-белый) для управления антенной или усилителем. Он подает +12В при включении устройства и не относится к основному питанию, но его неправильное подключение может вызвать сбои в работе внешних компонентов. Если антенна не выдвигается автоматически, проверьте этот провод на наличие сигнала при включении магнитолы.
При подключении к цепи зажигания (ACC) избегайте использования проводов, идущих к приборам с высоким потреблением тока (например, вентилятор печки). Лучше взять сигнал с замка зажигания или реле, чтобы исключить просадки напряжения. Если магнитола выключается с задержкой после поворота ключа, подключите ACC через реле с задержкой отключения или используйте провод, который обесточивается только после полного выключения зажигания.
Проблемы с питанием часто возникают из-за окисления контактов или слабого соединения. Перед подключением зачистите провода на 8–10 мм, обожмите клеммы и изолируйте термоусадкой. Скрутки недопустимы – используйте пайку или надежные соединители. Если магнитола самопроизвольно перезагружается, проверьте массу: она должна быть подключена к неокрашенной металлической поверхности без ржавчины.
В автомобилях с кнопкой старт-стоп схема подключения усложняется. Постоянный плюс (+12В) подключается к аккумулятору, а ACC – к проводу, который активируется только в режиме «ON» (не «ACC»). Для этого используйте мультиметр: при включенном зажигании на нужном проводе должно быть стабильное напряжение 12–14В. Если магнитола не включается, проверьте наличие сигнала на ACC при нажатой кнопке старта.
При установке магнитолы в автомобиль с CAN-шиной (современные модели) часть функций может управляться по цифровой сети. В таких случаях питание подключается стандартно, но для интеграции с бортовым компьютером потребуется адаптер или прошивка магнитолы. Без него возможны конфликты: например, магнитола будет включаться только при работающем двигателе или не реагировать на команды с руля.
Если после подключения магнитола работает нестабильно, проверьте напряжение на всех проводах питания мультиметром. На постоянном плюсе должно быть 12–14В при выключенном двигателе, на ACC – только при включенном зажигании. Падение напряжения ниже 11В указывает на плохой контакт или недостаточное сечение провода. Для диагностики отключите все дополнительные потребители и замерьте ток утечки – он не должен превышать 50 мА.
Как использовать реле для отключения звука при запуске двигателя
Подключение реле требует минимального набора инструментов: мультиметра для проверки напряжения, паяльника или обжимных клемм, изоленты и проводов сечением не менее 1,5 мм². Основной сигнал для управления реле можно взять с провода, идущего на стартер (обычно желтого или красного цвета с черной полосой), либо с цепи зажигания. Важно убедиться, что напряжение на управляющем проводе появляется только при прокрутке стартера, а не при включении зажигания.
Схема подключения выглядит следующим образом: контакт 85 реле соединяется с массой автомобиля, 86 – с управляющим проводом (стартер или зажигание), 30 – с постоянным плюсом магнитолы (обычно красный провод), а 87 – с минусом или разрывом цепи питания. При срабатывании реле контакт 30 размыкается с 87, отключая питание. Для стабильной работы рекомендуется использовать диод 1N4007 между контактами 85 и 86, чтобы защитить цепь от обратных токов.
Если магнитола не отключается полностью, а лишь снижает громкость, проблема может быть в неправильном выборе управляющего сигнала. Например, при использовании цепи зажигания звук будет пропадать не только при запуске, но и при каждом повороте ключа. В этом случае лучше подключить реле напрямую к проводу стартера, который активен только во время прокрутки. Проверить правильность подключения можно мультиметром: при прокрутке стартера напряжение на управляющем проводе должно быть не менее 10 В.
Для магнитол с цифровым управлением или CAN-шиной может потребоваться дополнительное реле времени, чтобы избежать сбоев в настройках. В таких случаях реле подключается не к питанию, а к сигнальному проводу, отвечающему за включение/выключение аудиосистемы. Альтернативный вариант – использование твердотельного реле, которое не имеет механических контактов и работает бесшумно, но требует точной настройки порога срабатывания.
После установки реле необходимо протестировать систему: запустить двигатель несколько раз, убедившись, что звук пропадает только на время прокрутки стартера. Если магнитола не включается после запуска, проверьте целостность проводов и правильность подключения контактов. В редких случаях может потребоваться замена реле на более мощное (например, на 30 А вместо стандартных 20 А), если аудиосистема потребляет большой ток.
Какие ошибки в проводке могут вызывать помехи при старте
Одна из частых причин помех – неправильное подключение плюсового провода магнитолы к цепи зажигания. Если провод подключен к клемме «+15» (зажигание), а не к «+30» (постоянный плюс), при запуске двигателя напряжение проседает, вызывая щелчки или полное отключение аудиосистемы. Проверьте схему подключения: «+30» должен идти напрямую от аккумулятора через предохранитель, а «+15» – через замок зажигания.
Отсутствие или неисправность конденсатора в цепи питания магнитолы приводит к скачкам напряжения при работе стартера. Конденсатор емкостью 1000–2200 мкФ, установленный параллельно питанию, сглаживает пульсации. При его отсутствии помехи проявляются как треск в динамиках или перезагрузка головного устройства. Монтируйте конденсатор как можно ближе к магнитоле, используя провода сечением не менее 2,5 мм².
Замыкание или окисление массового провода магнитолы на кузов автомобиля – распространенная проблема. Если контакт ненадежен, при старте двигателя возникают наводки, прослушиваемые как фоновый шум или искажения звука. Очистите место крепления массы от ржавчины и краски, затяните болт с усилием 10–12 Н·м. Для дополнительной защиты используйте медную шайбу или токопроводящую пасту.
Использование проводов недостаточного сечения для подключения магнитолы вызывает падение напряжения под нагрузкой. Минимальное сечение для «+30» – 4 мм², для «+15» и динамиков – 2,5 мм². При меньшем сечении провода перегреваются, а напряжение на магнитоле падает ниже 11 В при запуске стартера, что приводит к сбоям. Замените провода на кабели с силиконовой изоляцией, рассчитанные на ток не менее 20 А.
Неправильная прокладка аудиопроводов рядом с силовыми кабелями (например, проводами стартера или генератора) вызывает наводки. Электромагнитные помехи проникают в сигнальные цепи, особенно если экранировка RCA-кабелей повреждена или отсутствует. Разнесите аудиопровода и силовые линии на расстояние не менее 20 см, используйте ферритовые кольца на концах кабелей для подавления высокочастотных помех.
Поврежденная изоляция проводов в жгутах автомобиля приводит к утечкам тока и коротким замыканиям. При старте двигателя бортовая сеть испытывает перегрузки, что отражается на работе магнитолы. Проверьте целостность изоляции мультиметром в режиме прозвонки: сопротивление между проводом и массой должно стремиться к бесконечности. Замените поврежденные участки термоусадочной трубкой или изолентой на основе ПВХ.
Неисправный или слабый аккумулятор не обеспечивает стабильное напряжение при запуске. Если напряжение на клеммах падает ниже 9 В при прокрутке стартера, магнитола может отключаться или издавать помехи. Проверьте аккумулятор нагрузочной вилкой: при токе 100 А напряжение не должно опускаться ниже 10,2 В. При необходимости замените батарею или подзарядите ее до 12,6 В.
Ошибки в подключении антенны или активных динамиков также провоцируют помехи. Если антенный кабель не экранирован или подключен к массе через корпус магнитолы, при старте двигателя возникает треск. Для активных динамиков используйте отдельный провод питания с предохранителем, а не подключайте их к общей цепи магнитолы. Убедитесь, что все разъемы ISO или RCA плотно вставлены и не имеют окислов.
