Датчик скорости на Газель Некст (артикул 4052.3843010-10 или его аналоги) – ключевой элемент системы управления двигателем и спидометра. Его неисправность приводит к ошибкам в работе ЭБУ, неправильному расчету топливоподачи и сбоям в показаниях приборной панели. Чаще всего проблемы проявляются кодом P0500 (отсутствие сигнала датчика скорости) или P0503 (нестабильный сигнал). Перед заменой проверьте цепь питания, сигнальный провод и сам датчик – 80% случаев связаны с обрывом проводки или окислением контактов.
Для диагностики потребуется мультиметр с режимом измерения частоты (Hz), диагностический сканер (например, Launch X431 или ELM327) и доступ к разъему датчика. На Газель Некст датчик установлен на коробке передач, рядом с приводом спидометра. Перед началом работ отключите аккумулятор и снимите защитный кожух КПП – это сократит время на демонтаж разъема. Проверка проводится в три этапа: контроль питания, анализ сигнала и проверка сопротивления обмотки.
Первый шаг – проверка напряжения на контактах разъема. Подключите мультиметр в режиме DC 20V к контакту 1 (питание +12В) и 3 (масса). При включенном зажигании напряжение должно быть в пределах 11,5–14,5В. Если питание отсутствует, прозвоните проводку от разъема до блока предохранителей (F12 на 10А) и реле K1 в монтажном блоке. Окисленные контакты зачистите наждачной бумагой P600 и обработайте контактной смазкой CRC 2-26.
Сигнальный провод (контакт 2) проверяется в режиме измерения частоты. Подключите мультиметр к контакту 2 и массе, запустите двигатель и включите передачу. При движении со скоростью 20 км/ч частота сигнала должна составлять ~100–150 Гц, при 60 км/ч – ~300–400 Гц. Если сигнал отсутствует или нестабилен, замените датчик. Сопротивление обмотки исправного датчика – 800–1400 Ом (измеряется между контактами 1 и 2 при отключенном разъеме).
Инструменты и материалы для диагностики датчика скорости
Для проверки датчика скорости на Газель Некст потребуется мультиметр с диапазоном измерения напряжения до 20 В и сопротивления до 20 кОм. Оптимально использовать модели с функцией проверки частоты сигнала, например, Fluke 17B или аналогичные. Также необходим диагностический сканер с поддержкой протокола CAN, совместимый с ЭБУ Газели Некст – подойдут Launch X431 или Autel MaxiCOM MK808. Без сканера невозможно считать коды ошибок P0500–P0503, связанные с неисправностями датчика.
Из вспомогательных инструментов понадобятся: набор торцевых головок (10, 13 мм) для демонтажа датчика, удлинитель и трещотка, а также динамометрический ключ с моментом затяжки 10–12 Н·м. Для доступа к разъёму датчика часто требуется снять пластиковую защиту картера или воздуховод – приготовьте отвёртку с плоским шлицем и крестовую PH2. Для очистки контактов используйте специальный спрей-очиститель электрических контактов (например, Kontakt 60) и безворсовую салфетку.
В процессе диагностики может потребоваться эталонный источник сигнала – генератор импульсов с частотой 10–500 Гц, если проверка мультиметром не даёт однозначных результатов. Для имитации работы датчика подойдёт устройство типа «Тестер датчиков скорости» (например, JTC-4011). При отсутствии генератора можно использовать второй исправный датчик скорости от Газели Некст или аналогичной модели с таким же типом сигнала (индуктивный или Холла).
| Инструмент/материал | Назначение | Пример модели |
|---|---|---|
| Мультиметр | Измерение напряжения, сопротивления, частоты сигнала | Fluke 17B, UNI-T UT61E |
| Диагностический сканер | Чтение ошибок ЭБУ, проверка CAN-шины | Launch X431, Autel MK808 |
| Генератор импульсов | Имитация сигнала датчика скорости | JTC-4011, самодельный на Arduino |
Местоположение датчика скорости на Газель Некст и способы доступа

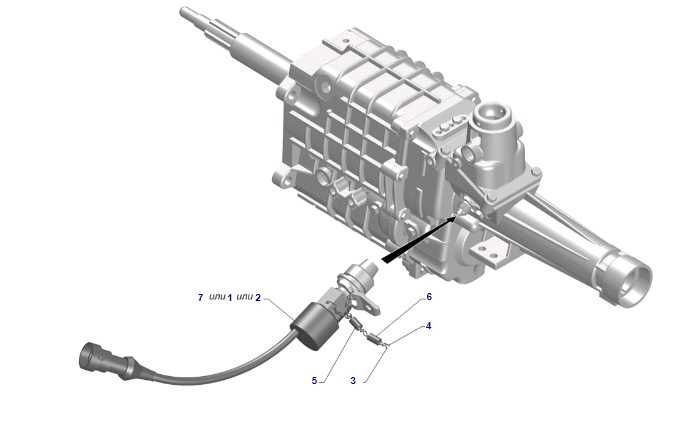

Датчик скорости на Газель Некст с двигателями Cummins ISF2.8 или Evotech 2.7 расположен на коробке передач, в верхней части картера, ближе к задней стороне агрегата. На моделях с механической КПП он установлен на приводе спидометра, рядом с выходным валом. На автомобилях с автоматической трансмиссией (например, ZF 6HP21) датчик интегрирован в корпус коробки, с правой стороны, за масляным фильтром.
Для доступа к датчику на механической КПП потребуется снять защитный кожух картера двигателя (если установлен) и частично демонтировать теплозащитный экран выпускного коллектора. На моделях с АКПП доступ осложняется необходимостью отсоединения кронштейна крепления трубок системы охлаждения трансмиссии. Работать удобнее на смотровой яме или подъемнике, так как пространство ограничено выпускным коллектором и элементами подвески.
На двигателях Cummins ISF2.8 датчик подключается через двухконтактный разъем с серым или черным корпусом. На Evotech 2.7 разъем чаще белого цвета, но встречаются варианты с черным. Перед демонтажем рекомендуется отсоединить клемму аккумулятора, чтобы избежать короткого замыкания при случайном повреждении проводки. Провода датчика проходят вдоль корпуса КПП и фиксируются пластиковыми хомутами – их необходимо аккуратно разрезать, а после установки заменить на новые.
При замене датчика на автомобилях с пробегом свыше 100 000 км часто возникает проблема с прикипевшей резьбой. Для облегчения демонтажа используйте проникающую смазку (например, WD-40 или LIQUI MOLY LM-40) за 10–12 часов до работы. Вкручивайте новый датчик с моментом затяжки 12–15 Н·м, превышение приведет к повреждению резьбы в алюминиевом картере КПП. После установки обязательно проверьте герметичность соединения – утечка масла из коробки недопустима.
На Газель Некст с полным приводом (модификация 4×4) датчик скорости расположен на раздаточной коробке, с левой стороны по ходу движения. Доступ к нему возможен только после снятия защиты картера и частичного демонтажа переднего карданного вала. В этом случае рекомендуется использовать специальный ключ-трещотку с удлинителем, так как стандартный инструмент не помещается в ограниченном пространстве.
После установки нового датчика выполните сброс ошибок ЭБУ с помощью диагностического сканера (например, Launch X431 или Autel MaxiSys). Если ошибка не исчезает, проверьте целостность проводки от датчика до блока управления – частые обрывы возникают в месте перехода через моторный щит. На автомобилях с пробегом более 150 000 км рекомендуется заменить разъем датчика, так как контакты окисляются и вызывают нестабильные показания спидометра.
Проверка электрических контактов и проводки датчика скорости
Отсоедините разъем датчика скорости, расположенный на коробке передач Газель Некст (артикул разъема: 3302-3843010). Осмотрите контакты на наличие окисления, деформации или следов коррозии – особенно в зонах пайки и обжима. Для очистки используйте спирт изопропиловый (99%) и жесткую кисть с синтетическим ворсом; абразивные материалы применять запрещено. Проверьте целостность изоляции проводов на участке от разъема до ЭБУ (длина жгута ~1,2 м) – трещины, перегибы или истирание указывают на необходимость замены участка. Мультиметром в режиме прозвонки (200 Ом) измерьте сопротивление между контактами разъема: 1-й (сигнал) и 2-й (масса) – должно быть менее 0,5 Ом; 3-й (питание +12 В) и масса – бесконечность.
Подключите диагностический сканер к OBD-II разъему и активируйте режим проверки датчика скорости (PID 0x0D). Включите зажигание, не запуская двигатель, и наблюдайте за показаниями: при вращении ведущего колеса вручную (поддомкратьте автомобиль) сигнал должен изменяться с частотой 50–200 Гц в зависимости от скорости. Если показания статичны или отсутствуют, прозвоните проводку от разъема датчика до ЭБУ (контакты 10, 28 и 45 на разъеме ЭБУ для двигателя Cummins ISF2.8) – обрыв или короткое замыкание требует замены жгута. При наличии сигнала на разъеме, но отсутствии данных в сканере – замените датчик (артикул: 4052.3843010-01).
Использование мультиметра для проверки сигнала датчика
Перед началом проверки установите мультиметр в режим измерения переменного напряжения (AC) с пределом 20 В. Датчик скорости Газели Некст генерирует сигнал частотой от 1 до 150 Гц при движении, что соответствует напряжению в диапазоне 0,5–12 В. Подключите щупы прибора к контактам датчика: красный – к сигнальному проводу (обычно жёлтого или зелёного цвета), чёрный – к массе автомобиля.
Запустите двигатель и включите передачу, чтобы колёса вращались на подъёмнике или приподнятой оси. На холостом ходу напряжение должно быть близко к нулю, но при увеличении скорости – плавно расти. Если показания статичны или отсутствуют, датчик неисправен. Для точной диагностики сравните частоту сигнала с эталонными значениями: при 60 км/ч частота должна составлять 40–60 Гц.
При проверке обратите внимание на форму сигнала. В идеале мультиметр с функцией осциллографа покажет прямоугольные импульсы с чёткими фронтами. Если сигнал искажён (заваленные фронты, шумы), возможны проблемы с проводкой или самим датчиком. В обычном режиме мультиметр отобразит усреднённое значение напряжения, но даже его скачки укажут на нестабильную работу.
Проверьте целостность цепи, прозвонив провода от датчика до ЭБУ. Сопротивление исправной линии не должно превышать 1 Ом. Особое внимание уделите разъёмам: окисление контактов – частая причина ложных срабатываний. Если мультиметр показывает обрыв или короткое замыкание, замените повреждённый участок проводки.
Для проверки датчика на стенде подайте на его входы питание 12 В (красный провод – «+», чёрный – «–») и вращайте приводной вал вручную. Мультиметр должен фиксировать скачки напряжения даже при медленном вращении. Если реакции нет, датчик неисправен. Учтите, что некоторые модели требуют минимальной скорости вращения для генерации сигнала.
При отсутствии сигнала на разъёме ЭБУ, но наличии его на датчике, проблема в проводке или блоке управления. Проверьте напряжение питания на контакте датчика: оно должно быть в пределах 10–14 В. Если питание отсутствует, прозвоните цепь от предохранителя до датчика. Номинал предохранителя для цепи датчика скорости на Газели Некст – 10 А.
Замените датчик, если все проверки указывают на его неисправность. После установки нового элемента сбросьте ошибки ЭБУ сканером или отключением аккумулятора на 10 минут. Пробная поездка подтвердит корректность работы: спидометр должен показывать скорость без рывков, а обороты двигателя – оставаться стабильными при переключении передач.
Диагностика датчика скорости через сканер OBD-II
Сканер OBD-II – основной инструмент для быстрой проверки датчика скорости на Газель Некст без демонтажа. Подключите адаптер к диагностическому разъему (расположен под рулевой колонкой, слева от педалей) и запустите программу на смартфоне или ноутбуке. Для корректного считывания используйте ПО, поддерживающее протокол J1939 (например, Torque Pro, Cummins Insite или специализированные программы для коммерческого транспорта).
После подключения выберите параметр «Vehicle Speed Sensor» (VSS) или «Скорость автомобиля» в списке доступных данных. На экране отобразится текущее значение скорости в км/ч. Если показания равны нулю при движении или хаотично изменяются – датчик неисправен. Обратите внимание на сопутствующие ошибки: P0500 (неисправность датчика скорости), P0501 (выход сигнала за пределы диапазона), P0503 (прерывистый сигнал).
Для проверки работоспособности датчика выполните тест-драйв на ровной дороге с постоянной скоростью 40–60 км/ч. Сравните показания сканера с реальной скоростью по GPS (например, через приложение «Яндекс.Навигатор»). Расхождение более 5% указывает на некорректную работу датчика или проблемы с передачей сигнала. Запишите лог данных для анализа: резкие скачки значений свидетельствуют о повреждении проводки или окислении контактов.
Проверьте цепь питания датчика через сканер. В разделе «Электрические параметры» найдите напряжение на контактах датчика (должно быть 5 В или 12 В в зависимости от модели). Если напряжение отсутствует – обрыв в цепи или неисправность блока управления. Также проконтролируйте сопротивление цепи: при отключенном датчике мультиметр должен показывать 150–250 Ом между сигнальным проводом и массой.
- Отключите разъем датчика и подключите сканер повторно – если ошибка исчезает, проблема в самом датчике.
- Проверьте наличие коррозии на контактах разъема: очистите их спиртом и контактной смазкой.
- Осмотрите проводку на предмет перетирания (особенно в местах изгибов у коробки передач).
При диагностике учитывайте особенности Газель Некст с двигателем Cummins: датчик скорости интегрирован в систему управления топливоподачей. Ошибка P0500 может вызывать ограничение мощности двигателя на 30–40%. В этом случае сбросьте ошибку через сканер и повторите тест – если она появляется снова, замените датчик или проверьте CAN-шину.
Для окончательной верификации подключите осциллограф к сигнальному проводу датчика (обычно серого или белого цвета). При движении на скорости 30 км/ч сигнал должен представлять собой четкие прямоугольные импульсы с частотой 100–200 Гц. Отсутствие импульсов или их искажение подтверждает неисправность датчика. В этом случае замените его на оригинальный (артикул 4921562 для Cummins) или аналог от Bosch (0 265 005 243).
