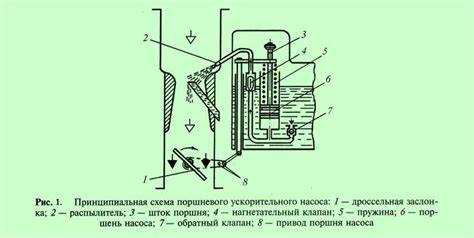

Ускорительный насос карбюратора – ключевой элемент, обеспечивающий мгновенное обогащение топливовоздушной смеси при резком открытии дроссельной заслонки. Его работа основана на механическом впрыске дополнительной порции топлива в диффузор, что компенсирует задержку поступления бензина из главной дозирующей системы. Без этого узла двигатель испытывал бы провалы в тяге на переходных режимах, особенно заметные при разгоне с низких оборотов.
Конструктивно насос состоит из поршня или диафрагмы, связанных с приводом дроссельной заслонки через рычажный механизм, обратного клапана и распылителя. При резком нажатии на педаль газа поршень или диафрагма сжимают топливо в камере, создавая давление до 0,3–0,5 кг/см². Обратный клапан предотвращает утечку бензина обратно в поплавковую камеру, а распылитель направляет струю топлива в зону максимального разрежения – обычно в малый диффузор или непосредственно в смесительную камеру.
Эффективность работы насоса зависит от точной настройки объема впрыска и формы распыла. Стандартный объем подачи для большинства карбюраторов легковых автомобилей составляет 0,5–1,5 см³ за один ход поршня. Превышение этого значения приводит к переобогащению смеси и повышенному расходу топлива, недостаточный объем – к провалам. Для проверки используйте мерный стаканчик: при 10 резких открытиях дросселя на холостом ходу должно вылиться 5–15 см³ топлива.
Распылитель ускорительного насоса часто оснащается калиброванным жиклером диаметром 0,3–0,6 мм. Засорение жиклера – распространенная причина нестабильной работы. Для очистки используйте проволоку диаметром не более 0,2 мм или продувку сжатым воздухом под давлением 2–3 атм. Износ поршня или диафрагмы приводит к снижению давления впрыска; в таких случаях требуется замена ремкомплекта с обязательной проверкой герметичности обратного клапана.
Настройка момента срабатывания насоса критична для оптимальной работы двигателя. Задержка впрыска на 0,1–0,2 секунды после начала открытия дросселя позволяет избежать переобогащения на малых углах открытия. Регулировка осуществляется изменением длины тяги привода или положения кулачка на оси дроссельной заслонки. Для карбюраторов типа «Озон» или «Солекс» рекомендуется начинать с зазора 0,8–1,2 мм между рычагом привода и кулачком в закрытом положении заслонки.
Назначение ускорительного насоса в системе питания двигателя
Ускорительный насос карбюратора решает критическую проблему переходных режимов работы двигателя – резкого открытия дроссельной заслонки. При быстром нажатии на педаль газа расход воздуха через диффузор увеличивается мгновенно, тогда как топливо из-за большей инерции и вязкости не успевает адекватно обогатить смесь. Это приводит к кратковременному обеднению смеси, провалам в тяге и даже остановке двигателя. Насос компенсирует этот эффект, впрыскивая дополнительную порцию топлива непосредственно в зону высокой скорости воздушного потока, обеспечивая стабильное сгорание.
Конструктивно насос представляет собой поршневой или диафрагменный механизм, связанный с приводом дроссельной заслонки через рычажный механизм или тягу. При резком открытии заслонки кулачок или рычаг воздействует на шток насоса, вытесняя топливо через калиброванное сопло в смесительную камеру. Объем впрыска регулируется диаметром жиклера ускорительного насоса и ходом поршня – для двигателей объемом 1,5–2,0 л оптимальный объем составляет 0,5–1,2 см³ за один впрыск. Превышение этого значения ведет к переобогащению смеси и повышенному расходу топлива.
Эффективность работы насоса зависит от точной настройки момента впрыска. Задержка в срабатывании более 0,1–0,2 секунды после открытия заслонки снижает его эффективность на 30–40%, что проявляется в характерных «провалах» при разгоне. Для проверки используют вакуумный манометр или стробоскоп: при резком открытии заслонки на холостом ходу давление во впускном коллекторе должно кратковременно падать, а затем восстанавливаться без колебаний. Если этого не происходит – требуется регулировка привода или замена изношенных деталей насоса.
В эксплуатации ускорительный насос подвержен загрязнению и износу. Частицы грязи, смолы и продукты окисления топлива забивают жиклеры и клапаны, снижая производительность. Рекомендуется раз в 10–15 тыс. км промывать насос ацетоном или специализированными очистителями карбюратора, избегая агрессивных растворителей, способных повредить резиновые уплотнения. При замене диафрагмы или поршня необходимо использовать оригинальные запчасти – несоответствие материала или геометрии приводит к утечкам топлива и нестабильной работе.
На двигателях с электронным управлением впрыском ускорительный насос отсутствует, так как его функции выполняет ЭБУ, корректируя подачу топлива по сигналам датчика положения дроссельной заслонки. Однако на карбюраторных системах его роль остается незаменимой: правильно настроенный насос сокращает время разгона на 12–18% и снижает расход топлива на переходных режимах до 8%. Игнорирование его обслуживания ведет к ускоренному износу цилиндропоршневой группы из-за детонации при обедненной смеси.

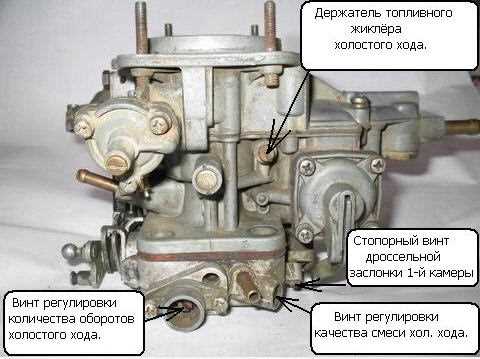

Конструкция и основные элементы ускорительного насоса
Ускорительный насос карбюратора состоит из трех ключевых узлов: диафрагменного механизма, обратного клапана и распылителя. Диафрагма изготавливается из бензостойкой резины толщиной 0,3–0,5 мм или фторопласта, выдерживающего давление до 0,15 МПа без деформации. Она разделяет полость насоса на две камеры – наддиафрагменную (сообщается с атмосферой) и поддиафрагменную (заполняется топливом). Привод диафрагмы осуществляется через рычажный механизм, связанный с осью дроссельной заслонки, с передаточным отношением 1:2,5–1:3,5 для обеспечения требуемой скорости впрыска.
Обратный клапан, расположенный в канале подачи топлива, выполняется в виде шарика диаметром 2,5–3,5 мм из нержавеющей стали или керамики, прижимаемого пружиной с усилием 0,05–0,08 Н. Его задача – предотвращать обратный ток топлива при резком закрытии дросселя, сохраняя давление в системе. Распылитель, как правило, имеет калиброванное отверстие диаметром 0,4–0,7 мм, направленное в диффузор под углом 15–25° к потоку воздуха для оптимального распыления. В некоторых моделях (например, карбюраторы семейства К-151) применяются двухступенчатые распылители с разными диаметрами отверстий для плавного дозирования топлива.
Корпус насоса отливается из цинкового сплава ЦАМ4-1 или алюминиевого АК12М2, с толщиной стенок 3–4 мм для обеспечения жесткости при вибрационных нагрузках. Каналы подачи топлива фрезеруются с точностью ±0,05 мм, а поверхности сопряжения диафрагмы полируются до шероховатости Ra 0,63 для минимизации трения. При сборке рекомендуется использовать герметик типа Loctite 574 на резьбовых соединениях, а пружину диафрагмы проверять на остаточную деформацию после 10 000 циклов сжатия-растяжения.
Как происходит впрыск топлива при резком открытии дроссельной заслонки
При резком нажатии на педаль газа дроссельная заслонка карбюратора открывается за 0,05–0,15 секунды, создавая мгновенный скачок разрежения во впускном коллекторе. Ускорительный насос, соединённый с осью заслонки через рычажный механизм, реагирует на это изменение: его диафрагма или поршень сжимает топливо в рабочей камере под давлением 0,3–0,7 кг/см². Через распылитель, расположенный в диффузоре, топливо впрыскивается в воздушный поток коротким импульсом (0,2–0,5 секунды), компенсируя обеднение смеси из-за инерционности основной системы.
Объём впрыска зависит от конструкции насоса и регулируется игольчатым клапаном или изменением хода диафрагмы. В карбюраторах типа «Озон» или «Солекс» стандартный объём порции составляет 0,5–1,2 см³ за одно срабатывание. Для двигателей объёмом 1,5–2,0 л оптимальный расход топлива при резком ускорении – 1,5–2,5 г/с, что соответствует обогащению смеси на 15–25% относительно стехиометрического состава. Превышение этих значений приводит к перерасходу и нагарообразованию на свечах.
Ключевые элементы, влияющие на эффективность впрыска: состояние диафрагмы (допустимый износ – не более 0,1 мм), герметичность обратного клапана и чистота распылителя (диаметр отверстий 0,3–0,6 мм). Засорение каналов насоса продуктами окисления топлива снижает производительность на 30–40%, что проявляется в «провалах» при разгоне. Для диагностики рекомендуется проверять давление впрыска манометром с пределом измерения до 1 кг/см², подключённым к штуцеру насоса.
Регулировка ускорительного насоса выполняется изменением длины тяги привода или подбором пружины диафрагмы. В карбюраторах «Вебер» ход диафрагмы регулируется винтом на рычаге (оптимальное значение – 3–5 мм), в «Солекс» – заменой жиклёра насоса (номиналы от 35 до 50). При температуре воздуха ниже +10°C рекомендуется увеличивать объём впрыска на 10–15% для стабильного воспламенения смеси. После регулировки обязательна проверка на холостом ходу: обороты не должны падать более чем на 100 об/мин при резком открытии заслонки.
Регулировка объема и момента подачи топлива насосом
Объем топлива, впрыскиваемого ускорительным насосом, зависит от хода диафрагмы или поршня, который определяется профилем кулачка на оси дроссельной заслонки. В карбюраторах типа К-151 и Solex 21083 стандартный ход диафрагмы составляет 2,5–3,5 мм. Для увеличения подачи топлива на 15–20% допускается подкладывание шайб толщиной 0,3–0,5 мм под упор диафрагмы, но превышение 4 мм приводит к переобогащению смеси и забрызгиванию свечей.
Момент срабатывания насоса регулируется положением кулачка относительно оси дросселя. В карбюраторах ДААЗ угол опережения впрыска выставляется смещением кулачка на 5–10° против часовой стрелки для раннего впрыска (актуально для двигателей с высокой степенью сжатия) или по часовой – для позднего (турбированные моторы). Фиксация кулачка осуществляется стопорным винтом с моментом затяжки 1,2–1,5 Н·м.
В системах с механическим приводом насоса (например, Weber 32/36 DGEV) критическое значение имеет зазор между толкателем и диафрагмой. Оптимальный зазор – 0,1–0,2 мм, проверяется щупом при закрытой дроссельной заслонке. Увеличение зазора до 0,4 мм задерживает впрыск на 0,1–0,15 с, что ухудшает приемистость на переходных режимах.
Для точной настройки объема подачи используют мерную колбу или прозрачную трубку, подключенную к выходному штуцеру насоса. При резком открытии дросселя на 1/2 хода за 0,3 с объем впрыска должен составлять 0,8–1,2 см³ для двигателей объемом 1,6–2,0 л. Если значение ниже 0,6 см³, требуется замена пружины диафрагмы или увеличение хода толкателя.
В карбюраторах с двумя камерами (Pierburg 2E3) регулировка момента впрыска во вторичной камере выполняется отдельно. Кулачок вторичной камеры должен начинать воздействие на диафрагму при открытии дросселя на 60–70% от полного хода. Смещение кулачка на 5° в любую сторону приводит к провалам при разгоне или перерасходу топлива на 8–12%.
Температурные условия эксплуатации влияют на вязкость топлива и требуют корректировки настроек. При температуре ниже –10°C рекомендуется уменьшать объем впрыска на 10–15% за счет установки более жесткой пружины диафрагмы или уменьшения хода толкателя. Летом, при +30°C и выше, подачу увеличивают на 5–8% для компенсации испарения легких фракций бензина.
После регулировки проверяют отсутствие подтеканий топлива через обратный клапан насоса. Для этого при заглушенном двигателе резко открывают дроссель 5–6 раз – из распылителя должно появляться топливо только в момент движения заслонки. Если топливо капает постоянно, клапан подлежит замене или очистке ультразвуком в ацетоне не менее 10 минут.
Типичные неисправности ускорительного насоса и их признаки
Засорение жиклера ускорительного насоса – вторая по распространённости проблема. Частицы грязи, смолы или металлическая стружка блокируют канал, уменьшая или полностью прекращая подачу топлива. Признаки: неравномерное ускорение, рывки при нажатии на педаль газа, особенно после длительной стоянки. Для проверки достаточно снять жиклёр и продуть его сжатым воздухом – если проходимость не восстанавливается, требуется замена.
- Износ или поломка возвратной пружины диафрагмы. Ослабленная пружина замедляет возврат диафрагмы в исходное положение, что приводит к задержке впрыска и «вялому» отклику двигателя на газ. В запущенных случаях пружина ломается, и насос перестаёт работать. Проверяется нажатием на рычаг привода: если сопротивление слабое или отсутствует – пружина неисправна.
- Разгерметизация топливных каналов. Трещины в корпусе насоса или повреждённые уплотнительные кольца вызывают подсос воздуха, что нарушает стабильность впрыска. Симптомы: нестабильный холостой ход, плавающие обороты при частичном открытии дросселя. Обнаруживается при осмотре корпуса на наличие трещин или методом «мыльной пены» – нанесение раствора на подозрительные участки выявляет пузырьки воздуха.
- Неправильная регулировка хода диафрагмы. Слишком малый ход уменьшает объём впрыскиваемого топлива, большой – приводит к переобогащению смеси. Признаки: чёрный дым из выхлопной трубы при резком ускорении или, наоборот, «чихание» в карбюратор. Регулируется изменением длины штока привода или подбором прокладок под крышкой насоса.
Коррозия или деформация рычага привода насоса возникает из-за попадания влаги или механических повреждений. Рычаг перестаёт передавать усилие на диафрагму, и насос отказывает. Внешние признаки: свободный ход рычага без сопротивления, отсутствие характерного «щелчка» при нажатии. Ремонт возможен только заменой рычага или всего корпуса насоса.
Износ кулачка привода на оси дроссельной заслонки приводит к неполному открытию клапана насоса. В результате впрыск происходит с задержкой или не на полную мощность. Симптомы схожи с засорением жиклера, но проявляются только при определённом угле открытия дросселя. Диагностируется визуально: кулачок должен иметь чёткий профиль без сколов и выработки. При износе требуется замена оси дросселя или кулачка.
Неисправности ускорительного насоса часто маскируются под другие проблемы карбюратора: засорение главных жиклёров, неверную регулировку уровня топлива. Для точной диагностики рекомендуется последовательно проверять:
- Герметичность диафрагмы (подтекание топлива).
- Проходимость жиклера (продувка воздухом).
- Работу пружины и рычага (ручная проверка).
- Состояние кулачка привода (визуальный осмотр).
Игнорирование неисправностей насоса приводит к повышенному расходу топлива, снижению динамики и преждевременному износу двигателя из-за работы на обеднённой смеси.
