Лягушка (датчик положения педали тормоза) на Мерседес Вито 638 – критически важный элемент тормозной системы, отвечающий за корректную работу стоп-сигналов и взаимодействие с блоком управления двигателем. Модели с 1996 по 2003 год оснащались механизмом с артикулом A 003 542 01 17, который часто выходит из строя из-за окисления контактов или износа микропереключателей. Перед началом работ убедитесь, что у вас есть мультиметр для проверки сопротивления (норма – 0–5 Ом в замкнутом состоянии) и набор торцевых головок T20, T25 и T30.
Демонтаж начинается с отключения аккумулятора – это обязательный шаг, так как лягушка подключена к цепи 30 (постоянный плюс). Расположена она под педальным узлом, закреплена двумя болтами под головку T30. После снятия кронштейна отсоедините разъем: на моделях до 1999 года используется 4-контактный штекер, на более поздних – 6-контактный. Обратите внимание на фиксатор разъема – его легко сломать при неаккуратном обращении.
Разборка корпуса лягушки требует предельной осторожности: пластиковые защелки хрупкие, а микропереключатели чувствительны к статическому электричеству. Снимите верхнюю крышку, поддев ее плоской отверткой в указанных производителем местах (обычно отмечены стрелками). Внутри вы найдете два переключателя: основной (для стоп-сигналов) и вспомогательный (для системы круиз-контроля, если установлена). Проверьте их работоспособность мультиметром: при нажатии на шток сопротивление должно падать до нуля.
Сборка выполняется в обратном порядке, но с ключевыми нюансами. Перед установкой смажьте шток силиконовой смазкой Liqui Moly 3140 – это продлит срок службы механизма. При подключении разъема убедитесь, что контакты не окислены; при необходимости зачистите их ластиком или специальным спреем Kontakt 60. После установки проверьте работу стоп-сигналов и отсутствие ошибок в блоке управления (код P0504 указывает на неисправность лягушки).

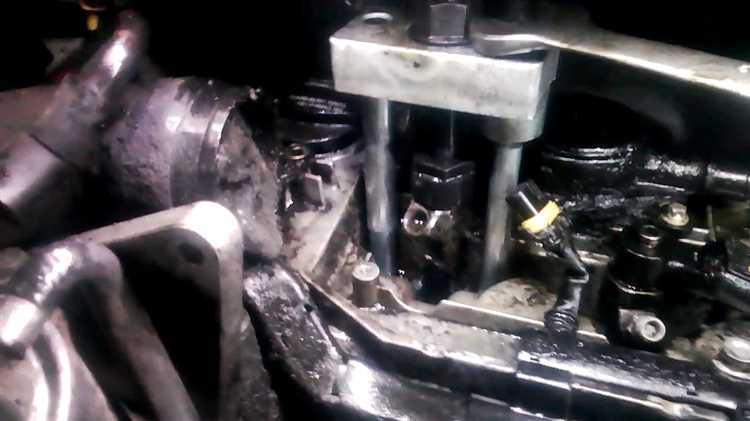

Необходимые инструменты и материалы для работы с лягушкой
Для демонтажа и разборки лягушки на Mercedes Vito 638 потребуется минимальный набор специализированных инструментов. Основные из них: торцевые головки на 8, 10 и 13 мм с удлинителем – без них не снять крепёжные болты корпуса. Обязателен динамометрический ключ с диапазоном 10–50 Н·м для точной затяжки резьбовых соединений при сборке. Также понадобятся плоскогубцы с тонкими губками для извлечения стопорных колец и отвёртка с шестигранной насадкой T20 для работы с винтами крепления электрических разъёмов.
Дополнительно подготовьте:
- Съёмник для подшипников (если планируется замена подшипника вала лягушки) – подойдёт универсальный трёхлапый или специализированный для диаметра 20–25 мм.
- Мультиметр с функцией прозвонки для проверки целостности контактов датчика положения педали (сопротивление должно быть в пределах 500–1500 Ом).
- Силиконовая смазка (например, Permatex 22058) для обработки резиновых уплотнений и пластиковых направляющих – предотвращает скрип и преждевременный износ.
- Чистящий спрей на основе изопропилового спирта (без масляных добавок) для удаления окислов с контактов разъёма.
Из расходных материалов критически важны оригинальные уплотнительные кольца (артикул A6389050052 для модели 638) – их замена обязательна при каждом вскрытии корпуса. Для фиксации резьбовых соединений используйте среднепрочный фиксатор резьбы (например, Loctite 243), нанося его тонким слоем на болты крепления. Если обнаружены следы коррозии на металлических деталях, запаситесь преобразователем ржавчины (Цинкарь или аналог) и мелкозернистой наждачной бумагой (P600–P800) для зачистки поверхностей перед сборкой.
Пошаговая инструкция по демонтажу педали тормоза на Вито 638
Перед началом работ отсоедините клемму отрицательного провода от аккумулятора. Это исключит случайное срабатывание стоп-сигналов или электрических компонентов системы торможения. Подготовьте инструменты: торцевую головку на 10 мм, удлинитель, трещотку, плоскую отвертку и пассатижи с узкими губками.
Снимите нижнюю часть панели приборов со стороны водителя. Для этого открутите два винта под заглушками в нижней части панели и два самореза под рулевой колонкой. Аккуратно отщелкните пластиковые фиксаторы, потянув панель на себя. Отложите её в сторону, не отсоединяя провода.
Найдите шток вакуумного усилителя тормозов, соединённый с педалью через шарнирный палец. С помощью плоской отвертки подденьте и снимите стопорную шайбу, удерживающую палец. Выньте палец пассатижами, придерживая педаль рукой, чтобы она не упала.
Отсоедините разъём датчика стоп-сигнала, расположенный на кронштейне педали. Для этого нажмите на фиксатор и потяните разъём вниз. Если проводка мешает, временно закрепите её пластиковой стяжкой или изолентой, чтобы не повредить контакты.
Открутите две гайки на 10 мм, крепящие кронштейн педали к кузову. Одна гайка находится сверху, рядом с местом крепления штока усилителя, вторая – снизу, за педалью сцепления. Используйте удлинитель для доступа к нижней гайке, так как пространство ограничено.
После снятия гаек аккуратно выньте педаль в сборе с кронштейном, развернув её в сторону водительской двери. Если педаль не поддаётся, проверьте наличие дополнительных креплений или скрытых болтов – на некоторых модификациях Вито 638 может быть установлен дополнительный фиксатор.
Для разборки педали снимите возвратную пружину, поддев её отвёрткой. Затем выбейте ось педали молотком через деревянную проставку, чтобы не деформировать металл. Осмотрите втулки и шарниры на износ – при наличии люфта или следов коррозии замените их новыми.
При обратной установке смажьте все трущиеся поверхности (ось, втулки, шарнирный палец) консистентной смазкой, например, Литолом-24. Соберите педаль в обратном порядке, убедившись, что стопорные шайбы и фиксаторы установлены правильно. Проверьте работу педали и стоп-сигналов перед окончательной сборкой панели приборов.
Как правильно отсоединить электрические контакты лягушки
Перед началом работ отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания и повреждения электронных компонентов. На Mercedes Vito 638 лягушка (датчик уровня тормозной жидкости) обычно расположена на главном тормозном цилиндре или рядом с бачком. Осмотрите проводку: контакты могут быть зафиксированы пластиковыми защёлками или металлическими пружинными фиксаторами.
Для отсоединения контактов используйте специализированный инструмент – съёмник электрических разъёмов или тонкую плоскую отвёртку. Вставьте её в паз фиксатора и аккуратно отожмите защёлку, одновременно потянув разъём на себя. Избегайте резких движений: пластиковые элементы хрупкие и могут сломаться при чрезмерном усилии. Если разъём «прикипел», обработайте его проникающей смазкой (например, WD-40) и подождите 5–10 минут.
- На разъёмах лягушки Mercedes Vito 638 часто встречаются два типа фиксации:
- Боковые защёлки – отжимаются пальцами или отвёрткой.
- Центральный фиксатор – требует нажатия на кнопку или выступ.
- Проверьте наличие коррозии на контактах. Если обнаружены окислы, очистите их ластиком или мелкозернистой наждачной бумагой (зернистость 1000–1500). Не используйте металлические щётки – они повредят покрытие контактов.
При работе с разъёмом удерживайте его за корпус, а не за провода. Проводка лягушки обычно имеет сечение 0,5–0,75 мм² и легко повреждается при сильном натяжении. Если провода жёсткие или перекручены, зафиксируйте их изолентой перед отсоединением, чтобы избежать случайного обрыва.
После отсоединения осмотрите разъём на предмет оплавления или деформации. На Mercedes Vito 638 часто встречаются проблемы с контактами из-за перегрева или попадания влаги. Если обнаружены следы подгорания, замените разъём целиком – ремонт пайкой ненадёжен и может привести к сбоям в работе датчика.
Для временной изоляции отсоединённых контактов используйте термоусадочные трубки или изоленту. Не оставляйте оголённые провода открытыми – это может вызвать замыкание при случайном касании металлических частей кузова. Если планируете длительное хранение лягушки вне автомобиля, оберните разъём полиэтиленовым пакетом и закрепите резинкой.
Перед обратным подключением убедитесь, что контакты сухие и чистые. Нанесите на них тонкий слой контактной смазки (например, Kontakt 60) для защиты от окисления. Подключайте разъём до характерного щелчка фиксатора – это гарантирует надёжную фиксацию. После установки проверьте работу датчика: при включённом зажигании нажмите на педаль тормоза и убедитесь, что индикатор на приборной панели гаснет.
Разборка корпуса выключателя стоп-сигнала: ключевые моменты
Перед началом разборки отсоедините аккумулятор, чтобы исключить короткое замыкание. На Mercedes Vito 638 выключатель стоп-сигнала («лягушка») расположен под педалью тормоза – для доступа потребуется снять нижнюю панель приборов. Крепится она на пластиковых защёлках и одном винте Torx T20; используйте пластиковую лопатку, чтобы не повредить фиксаторы. Отключите электрический разъём, нажав на фиксатор сбоку – тяните его строго по направлению провода, избегая перекосов.
Корпус выключателя состоит из двух половин, скреплённых защёлками и винтами. На моделях до 2003 года винты часто скрыты под резиновой прокладкой – аккуратно подденьте её отвёрткой с плоским жалом. Для разъединения половин вставьте тонкую отвёртку в паз между ними и проверните, начиная с угла, где расположена пружина. Избегайте чрезмерного усилия: пластик хрупкий, особенно при низких температурах. Внутри обнаружите контактную группу, толкатель и возвратную пружину – запомните их взаимное расположение.
- Пружина толкателя имеет специфическую форму – при сборке установите её так, чтобы виток меньшего диаметра упирался в корпус, а больший – в толкатель.
- Контактные пластины изнашиваются неравномерно: проверьте их на наличие глубоких борозд или оплавлений. При толщине менее 0,3 мм замените выключатель целиком.
- Смазка внутренних элементов не требуется – используйте только консистентную смазку для электрических контактов (например, Molykote 111) при сборке, нанося её точечно на подвижные части.
При сборке убедитесь, что толкатель свободно перемещается без заеданий. Затягивайте винты корпуса крест-накрест, постепенно увеличивая усилие до 1,5 Н·м – перетяжка приведёт к деформации пластика. После установки на автомобиль проверьте работу стоп-сигналов: они должны загораться при лёгком нажатии на педаль (ход педали до срабатывания – 2–4 мм). Если сигналы включаются с задержкой, отрегулируйте положение выключателя, ослабив контргайку и вращая корпус по часовой стрелке.

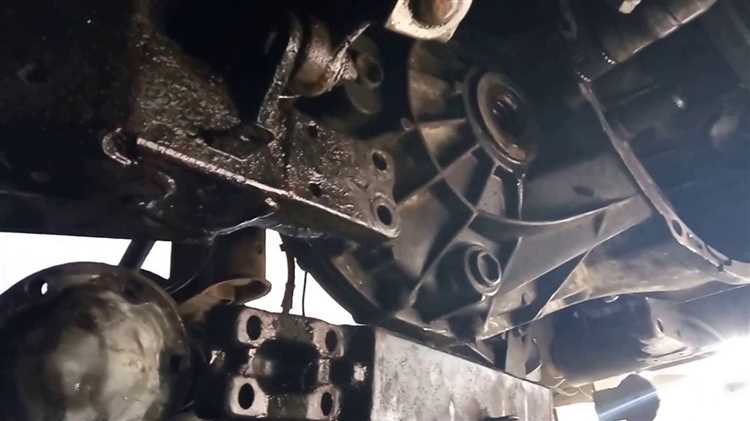

Проверка и замена изношенных деталей внутри лягушки
После разборки лягушки осмотрите контактную группу и пружинные элементы на предмет деформации, коррозии или механического износа. Особое внимание уделите медным контактам – их поверхность должна быть гладкой, без окислов и следов подгорания. Измерьте толщину контактных пластин штангенциркулем: если она менее 0,8 мм, замените деталь. Проверьте упругость возвратной пружины, сжав её до рабочего положения – при отпускании ход должен быть плавным, без заеданий. Для очистки используйте только безворсовую салфетку и спирт-ректификат, избегая абразивов, которые могут повредить покрытие.
При замене мембраны или уплотнительного кольца выбирайте оригинальные запчасти (артикул A 000 545 23 26 для мембраны на ранних моделях 638) или аналоги от Febi, Meyle с твёрдостью 60–70 Shore A. Перед установкой смажьте резиновые элементы силиконовой смазкой (например, Liqui Moly Silicon-Spray), чтобы предотвратить прилипание и растрескивание. Убедитесь, что мембрана правильно ориентирована – выступ на её поверхности должен совпадать с пазом в корпусе. При сборке затягивайте винты крест-накрест с моментом 2,5–3 Н·м, избегая перекосов.
Проверьте состояние толкателя и его направляющей втулки. Если на поверхности толкателя видны задиры или износ более 0,3 мм, замените его вместе с втулкой (комплект A 000 540 09 19). Смажьте направляющую тонким слоем пластичной смазки (например, Mobilgrease XHP 222), чтобы исключить сухое трение. После сборки подайте на контакты напряжение 12 В и убедитесь, что срабатывание происходит при усилии 3–5 Н – отклонения свидетельствуют о неправильной регулировке или износе внутренних компонентов.
Сборка и установка лягушки обратно на педаль тормоза
Перед установкой проверьте состояние всех компонентов: пружина должна быть целой, без деформаций, а контакты выключателя – чистыми от окислов. Нанесите тонкий слой смазки на основе дисульфида молибдена (например, Liqui Moly 3080) на подвижные части механизма, включая шток и направляющие. Убедитесь, что резиновый уплотнитель на корпусе лягушки не имеет трещин – при необходимости замените его на оригинальный (артикул A 000 545 26 26).
Сборку начинайте с установки пружины в корпус выключателя, ориентируя её витками вниз – так, чтобы при нажатии она сжималась равномерно. Вставьте шток в корпус, совместив его с пазом на внутренней стороне, затем зафиксируйте стопорным кольцом (используйте плоскогубцы с узкими губками). Проверьте ход штока: он должен перемещаться плавно, без заеданий, с усилием 2–3 Н·м. Если шток движется туго, разберите узел и устраните причину (заусенцы, перекос пружины).
Для установки на педаль тормоза совместите лягушку с посадочным местом на кронштейне, ориентируя выступ на корпусе вверх. Затяните крепёжный болт моментом 8–10 Н·м (ключ на 10 мм), избегая перетяжки – это может деформировать пластиковый корпус. Подключите электрический разъём, убедившись в щелчке фиксатора. После установки нажмите педаль 5–7 раз, чтобы механизм занял рабочее положение, затем проверьте срабатывание стоп-сигналов при лёгком касании педали (ход штока до замыкания контактов – 1,5–2 мм).
Тестирование работоспособности стоп-сигналов после ремонта
После замены или ремонта лягушки на Mercedes Vito 638 проверка стоп-сигналов обязательна. Подключите диагностический сканер к разъему OBD-II и активируйте тест исполнительных устройств через меню «Output Control». В разделе «Lighting» выберите «Brake Lights» – система должна принудительно включить стоп-сигналы на 5–10 секунд. Если лампы не загораются, проверьте предохранитель F34 (10 А) в блоке SAM и целостность проводки от лягушки до задних фонарей (провод 30 – красный/черный, масса – коричневый).
Для ручной проверки попросите помощника нажать на педаль тормоза, пока вы осматриваете фонари. На моделях до 2003 года стоп-сигналы питаются через реле K46 в блоке предохранителей под капотом – убедитесь, что оно щелкает при нажатии. Если один из фонарей не работает, измерьте напряжение на контактах патрона: должно быть 12 В при нажатой педали. При отсутствии напряжения прозвоните провод от лягушки до фонаря мультиметром (сопротивление не более 0,5 Ом).
Проверьте работу третьего стоп-сигнала (центрального) – он управляется отдельным проводом (желтый/красный) от лягушки. На моделях с высокой крышей сигнал проходит через дополнительный разъем X12/3 в потолочном жгуте. Если центральный стоп-сигнал не горит, снимите обшивку потолка и проверьте контакты на окисление. При необходимости очистите их контактной смазкой Liqui Moly 3140 или аналогом.
На автомобилях с установленной сигнализацией или дополнительным оборудованием стоп-сигналы могут блокироваться модулями CAN-шины. Отключите временно все сторонние устройства и повторите тест. Если проблема исчезла, проверьте настройки сигнализации на предмет конфликтов с заводской электроникой. В случае срабатывания аварийной сигнализации при нажатии тормоза – это признак короткого замыкания в цепи стоп-сигналов или неисправности блока SAM.
Завершите проверку тестом на герметичность лягушки. Нанесите на корпус мыльный раствор – появление пузырьков при нажатии педали указывает на утечку вакуума. В этом случае замените уплотнительное кольцо или весь узел. После всех манипуляций сбросьте ошибки в блоке управления через сканер, чтобы исключить ложные срабатывания контрольных ламп на приборной панели.
