Беспроводные дверные звонки удобны, но их зависимость от батареек, помехи сигнала и ограниченный радиус действия часто становятся проблемой. Переделка в проводной вариант решает эти вопросы, обеспечивая стабильность и долговечность. Для работы потребуются базовые инструменты: паяльник, мультиметр, отвёртка, кусачки и провод сечением не менее 0,5 мм². Основная задача – заменить радиомодуль на прямое подключение к кнопке и динамику.

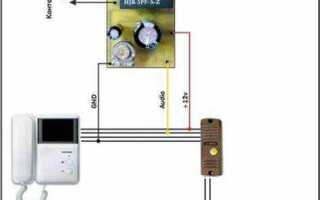

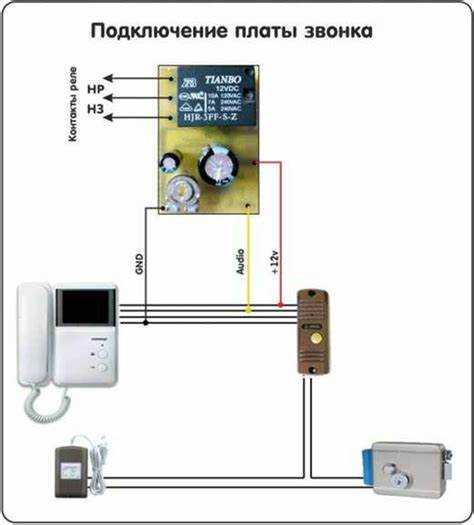

Начните с разборки приёмника и кнопки. Найдите на плате приёмника контакты, идущие к динамику (обычно два провода с обозначением SPK или BUZZER). Кнопка беспроводного звонка – это просто механический выключатель, который замыкает цепь питания передатчика. Вместо радиомодуля подключите её напрямую к приёмнику через провод. Если динамик требует большего тока, используйте транзистор 2N3904 или реле для усиления сигнала.
Прокладывайте провод скрыто – в кабель-каналах или под плинтусами. Для надёжности используйте витую пару или экранированный кабель, чтобы избежать наводок. Питание можно взять от блока звонка (если он остаётся) или подключить к ближайшей розетке через адаптер на 5–12 В. Проверьте работу мультиметром перед окончательной сборкой: при нажатии кнопки на динамике должно появляться напряжение.
Если в приёмнике установлен микроконтроллер, может потребоваться перепрошивка или замена на простую схему с реле. В крайнем случае замените весь блок на готовый проводной звонок, используя только кнопку и динамик от старого устройства. Главное – обеспечить гальваническую развязку и защиту от короткого замыкания, особенно если питание берётся от сети 220 В.
Какие инструменты и материалы понадобятся для переделки
Для переделки беспроводного звонка в проводной потребуется мультиметр с функцией прозвонки цепей и измерения напряжения до 24 В. Он нужен, чтобы определить контакты кнопки и динамика, а также проверить отсутствие короткого замыкания после монтажа. Подойдет модель с автоматическим выбором диапазона, например, DT-830B или аналоги.
Основной расходный материал – двухжильный медный провод сечением 0,5–0,75 мм² в двойной изоляции. Длина зависит от расстояния между кнопкой и динамиком, но лучше взять с запасом 1–1,5 метра. Для фиксации провода используйте пластиковые клипсы или гофрированную трубку диаметром 10–12 мм, если прокладка ведется по стене.
Из инструментов пригодятся: паяльник мощностью 25–40 Вт с тонким жалом для соединения контактов, припой ПОС-61 и канифоль, бокорезы для обрезки проводов, стриппер или острый нож для снятия изоляции (не повреждая жилы), отвертка с крестовым и плоским шлицем для разборки корпуса звонка. Для изоляции мест пайки используйте термоусадочные трубки диаметром 2–4 мм или изоленту ПВХ.
Дополнительно могут понадобиться: клеммные колодки WAGO 221 серии для быстрого и надежного соединения проводов без пайки, дрель с набором сверл по дереву или бетону (если требуется просверлить отверстия для крепления кнопки), а также индикаторная отвертка для проверки наличия напряжения в сети перед началом работ.
Как правильно разобрать корпус беспроводного звонка
Перед началом разборки отключите питание устройства: извлеките батареи или отсоедините адаптер от сети. Большинство беспроводных звонков имеют корпус из пластика с защёлками или винтами. Осмотрите швы корпуса – если видны винты, используйте отвёртку с подходящей битой (чаще всего PH0 или PH1). Если винтов нет, корпус держится на защёлках: возьмите пластиковую лопатку или тонкую отвёртку, оберните её изолентой, чтобы не повредить пластик, и аккуратно подденьте стыки по периметру.
Разбирая корпус, фиксируйте последовательность действий. Запоминайте расположение кнопок, динамика и электронной платы – фотографируйте каждый этап, если конструкция сложная. Особое внимание уделите антенне: в некоторых моделях она выполнена в виде тонкого провода, припаянного к плате, и легко обрывается при неосторожном движении. Если корпус не поддаётся, проверьте наличие скрытых винтов под наклейками или резиновыми ножками – производители часто прячут их там.
- Не применяйте силу: чрезмерное давление может сломать защёлки или треснуть пластик.
- Используйте магнитную отвёртку, если винты мелкие – это предотвратит их потерю.
- Отложите снятые детали в порядке разборки, чтобы упростить сборку.
- Если корпус склеен, прогрейте швы феном (температура 60–80°C) – клей размягчится, и детали легче отделятся.
После снятия крышки корпуса отсоедините шлейфы или провода, соединяющие кнопку с платой. В большинстве моделей они крепятся на разъёмах типа JST или просто припаяны. Если провода припаяны, не тяните за них – сначала отпаяйте их паяльником (температура 250–300°C) или перекусите кусачками, оставив запас для последующего подключения. Плата часто фиксируется винтами или пластиковыми стойками – открутите их, чтобы полностью извлечь электронную часть.
Как определить и подключить нужные контакты кнопки звонка
Первым шагом разберите корпус кнопки беспроводного звонка. Обычно внутри находится плата с двумя или тремя контактами, маркированными как «NO» (Normally Open), «NC» (Normally Closed) и «C» (Common). Если маркировки нет, используйте мультиметр в режиме прозвонки: при нажатии кнопки между «C» и «NO» должно появляться сопротивление близкое к нулю, а между «C» и «NC» – размыкаться.
Перед пайкой или подключением проводов убедитесь, что напряжение в цепи звонка не превышает допустимых значений для кнопки. Большинство беспроводных кнопок рассчитаны на 3–12 В постоянного тока. Если ваш звонок работает от сети 220 В, потребуется реле или понижающий трансформатор. Прямое подключение кнопки к высокому напряжению приведёт к её выходу из строя или возгоранию.
После подключения проверьте работоспособность кнопки, подав на неё напряжение от источника питания звонка. Если звонок не срабатывает, прозвоните цепь мультиметром: убедитесь, что при нажатии кнопки сопротивление между проводами падает до нуля. Если сопротивление остаётся высоким, проверьте качество пайки или затяжки клемм – часто проблема кроется в плохом контакте.
Для защиты от короткого замыкания установите в цепь предохранитель на 0,5–1 А. Если кнопка будет эксплуатироваться на улице, загерметизируйте место подключения проводов термоусадочной трубкой или силиконовым герметиком. Избегайте использования изоленты – со временем она теряет адгезию и пропускает влагу.
При подключении к звонку с питанием от батарей (например, 12 В) используйте провода сечением не менее 0,5 мм². Для сетевых звонков (220 В) минимальное сечение – 0,75 мм². Длина проводов не должна превышать 10 метров, иначе возможны потери напряжения. Если расстояние больше, увеличьте сечение проводов или используйте усилитель сигнала.
Финальный этап – сборка корпуса кнопки. Убедитесь, что провода не пережаты и не касаются подвижных частей механизма. Закройте корпус и закрепите его на стене или двери. Проверьте работу звонка несколько раз, имитируя реальные условия эксплуатации: нажатие с разной силой, встряхивание кнопки. Если всё функционирует стабильно, проект завершён.
Как выбрать и подготовить провод для соединения кнопки с динамиком
Для проводного соединения беспроводного звонка подходит многожильный медный провод сечением от 0,2 до 0,5 мм². Оптимальный выбор – кабель типа ПВС 2×0,35 или ШВВП 2×0,35: они гибкие, устойчивы к перегибам и рассчитаны на напряжение до 250 В. Избегайте алюминиевых проводов – они хрупкие и требуют специальных клемм для подключения. Если длина линии превышает 10 метров, увеличьте сечение до 0,75 мм², чтобы минимизировать падение напряжения.
Перед монтажом проверьте целостность изоляции и отсутствие короткого замыкания между жилами. Для этого используйте мультиметр в режиме прозвонки: сопротивление между жилами должно стремиться к бесконечности, а между жилой и экраном (если есть) – не менее 1 МОм. Зачистите концы провода на 5–7 мм, скрутите многожильные проводники и облудите их паяльником мощностью 40–60 Вт с канифолью. Это предотвратит окисление и улучшит контакт.
- Для уличной кнопки выбирайте провод с двойной изоляцией и защитной оболочкой из ПВХ или резины (например, КГ 2×0,5). Он устойчив к влаге, ультрафиолету и перепадам температур от -40 до +50 °C.
- Внутри помещений подойдет более дешевый ПУГНП или ПУГВП, но избегайте его прокладки в стяжке или штукатурке без гофры – изоляция со временем трескается.
- Если провод проходит рядом с источниками помех (электропроводка, трансформаторы), используйте экранированный кабель типа FTP с фольгированным экраном.
При прокладке провода фиксируйте его через каждые 30–50 см пластиковыми хомутами или клипсами. В местах изгибов оставляйте запас 10–15 см, чтобы избежать натяжения. Если провод проходит через стены, защитите его пластиковой или металлической гильзой диаметром на 2–3 мм больше толщины кабеля. Для соединения с кнопкой и динамиком используйте винтовые клеммы или пайку – скрутки ненадежны и со временем окисляются.
После монтажа проверьте линию под нагрузкой. Подключите кнопку и динамик, подайте питание и убедитесь, что звонок срабатывает без задержек. Если звук искажается или пропадает, измерьте напряжение на динамике – оно не должно падать ниже 80% от номинального (обычно 12 В). При необходимости укоротите провод или замените его на более толстый.
Как закрепить и изолировать проводное соединение внутри корпуса
Выберите термоусадочную трубку диаметром на 20–30% больше сечения провода. Для стандартных звонковых кабелей (0,5–0,75 мм²) подойдет трубка с внутренним диаметром 3–4 мм. Нагрейте ее строительным феном или зажигалкой до равномерного обжатия, избегая перегрева – при 120°C материал начинает деформироваться. Если трубки нет, используйте изоленту ПВХ с адгезией не менее 1,5 Н/см, наматывая ее внахлест на 50% ширины ленты.
Перед пайкой зафиксируйте провода внутри корпуса пластиковыми стяжками или силиконовыми держателями. Для корпусов из ABS-пластика подойдут саморезы 2×6 мм с потайной головкой – предварительно просверлите отверстия диаметром 1,5 мм, чтобы избежать трещин. В металлических корпусах используйте нейлоновые стяжки с монтажными площадками, приклеивая их эпоксидным клеем с временем полимеризации 5 минут.
При пайке скруток применяйте припой ПОС-61 с флюсом на основе канифоли. Температура жала паяльника – 300–350°C, время контакта – не более 3 секунд. После пайки удалите остатки флюса спиртом, чтобы предотвратить окисление. Для дополнительной защиты нанесите тонкий слой силиконового герметика (например, Dow Corning 732) на место соединения – он сохнет за 10 минут и выдерживает температуры от -60 до +200°C.
Если корпус имеет ребра жесткости или внутренние перегородки, прокладывайте провода вдоль них, фиксируя кабель-каналами шириной 5–7 мм. Для вертикальных участков используйте двухсторонний скотч 3M VHB толщиной 0,5 мм – он выдерживает нагрузку до 2 кг на 1 см². В местах изгиба оставляйте запас провода длиной 1,5–2 диаметра корпуса, чтобы избежать натяжения при сборке.
Для изоляции контактных площадок кнопки или динамика используйте стеклотекстолитовые прокладки толщиной 0,8–1 мм. Вырежьте их по форме платы с зазором 1 мм от краев, закрепите винтами М2 с нейлоновыми шайбами. Альтернатива – нанесение слоя полиуретанового лака (например, Plastik 70) толщиной 0,2 мм с последующей сушкой в течение 2 часов при 60°C.
При подключении к клеммникам зачищайте провода на длину 5–7 мм, облуживайте концы и обжимайте наконечниками НШВИ соответствующего сечения. Для звонков с напряжением 12 В используйте наконечники с красной изоляцией (0,5–1,5 мм²), для 220 В – с желтой (1,5–2,5 мм²). Затягивайте винты с усилием 0,5 Н·м, используя динамометрическую отвертку, чтобы избежать срыва резьбы.
После сборки проверьте изоляцию мегомметром на 500 В – сопротивление между токоведущими частями и корпусом должно быть не менее 10 МОм. Для корпусов с высокой вибрацией (например, дверные звонки) дополнительно зафиксируйте провода каплей термоклея в двух точках на расстоянии 30–50 мм от соединения. Храните инструменты и расходные материалы в герметичном контейнере с силикагелем, чтобы избежать коррозии контактов.
Как проверить работоспособность звонка после переделки
Подключите звонок к источнику питания с напряжением, указанным на его корпусе или в документации (обычно 12 В или 220 В). Используйте мультиметр в режиме измерения переменного или постоянного тока (в зависимости от типа питания) для проверки наличия напряжения на клеммах. Если показания мультиметра соответствуют заявленным, переходите к следующему этапу. При отсутствии напряжения проверьте целостность проводки, соединений и исправность блока питания.
Нажмите кнопку звонка и прослушайте звуковой сигнал. Если звук отсутствует, проверьте динамик: подайте на его контакты напряжение от батарейки 1,5 В – при исправности должен быть слышен щелчок или слабый звук. Осмотрите плату на предмет окисления контактов, перегоревших элементов или повреждений дорожек. При необходимости очистите контакты спиртом и пропаяйте подозрительные участки.
Проверьте механическую часть кнопки: разберите её, удалите пыль и грязь, убедитесь в свободном ходе контактной группы. Замкните контакты кнопки напрямую отвёрткой – если звонок сработает, проблема в кнопке. Для проверки дальности действия (если остались беспроводные компоненты) используйте осциллограф или радиоприёмник на частоте 433 МГц: при нажатии кнопки должен фиксироваться сигнал.
Какие ошибки чаще всего допускают при переделке и как их избежать
Первая распространённая ошибка – игнорирование схемы подключения кнопки и приёмника. Беспроводные звонки часто работают на напряжении 3–12 В, а проводные требуют 220 В или низковольтного питания через трансформатор. Подключение кнопки напрямую к сети без понижающего блока приводит к короткому замыканию или выходу из строя механизма. Перед началом работ изучите документацию к устройству или прозвоните цепи мультиметром, чтобы определить реальные параметры.
Вторая ошибка – неправильный выбор сечения проводов. Для низковольтных систем (12–24 В) достаточно кабеля 0,5–0,75 мм², но при подключении к 220 В требуется не менее 1,5 мм². Использование слишком тонких проводов вызывает падение напряжения, нагрев и даже возгорание. Рассчитайте длину линии и нагрузку: на каждые 10 метров провода сечением 1,5 мм² при токе 1 А напряжение падает на 0,2–0,3 В.
Третья проблема – отсутствие гальванической развязки. Если приёмник звонка остаётся подключённым к беспроводному модулю, а кнопка запитана от сети, возможны помехи или повреждение электроники. Решение: отключите радиомодуль или используйте реле с нормально разомкнутыми контактами, чтобы изолировать цепи. Для звонков с питанием от батарей этот шаг критичен – без развязки батарея разрядится за несколько дней из-за утечек тока.
Четвёртая ошибка – некачественная изоляция соединений. Скрутки без пайки или термоусадки окисляются, что приводит к периодическим сбоям в работе. Особенно опасно это в уличных условиях, где влага ускоряет коррозию. Используйте клеммники WAGO, пайку с последующей изоляцией термоусадочной трубкой или специальные герметичные соединители для наружных работ.
Пятая распространённая ошибка – пренебрежение защитой от перегрузок. Если в проводном звонке используется трансформатор, убедитесь, что его мощность соответствует нагрузке. Например, для электромеханического звонка с потреблением 5 Вт нужен трансформатор не менее 10 Вт. При подключении светодиодной подсветки проверьте совместимость с напряжением: многие светодиоды работают на 3–5 В, а не на 12 В.
Седьмая ошибка – игнорирование тестирования перед окончательной установкой. После сборки проверьте работу звонка под нагрузкой, измерьте напряжение на кнопке и приёмнике, убедитесь в отсутствии искрения или нагрева. Особое внимание уделите местам соединений: даже небольшой люфт в клеммах может вызвать перебои. Если звонок работает нестабильно, прозвоните цепь на обрыв или короткое замыкание – чаще всего проблема кроется в некачественном контакте.
