Левая розетка – неофициальный термин, обозначающий подключение электроприбора к сети в обход счетчика. Такая схема используется для снижения расходов на электроэнергию, но требует точного соблюдения техники безопасности и знания электрических цепей. Ошибки при монтаже могут привести к короткому замыканию, возгоранию или поражению током. Рассмотрим ключевые моменты установки.
Перед началом работ отключите вводной автомат в квартирном щитке. Убедитесь в отсутствии напряжения на фазном проводе с помощью индикаторной отвертки или мультиметра. Для левой розетки потребуется отдельный кабель сечением не менее 2,5 мм² (для медных жил) или 4 мм² (для алюминиевых), подключенный напрямую к вводному автомату или магистральной линии до счетчика. Используйте провода с двойной изоляцией и клеммники с винтовым зажимом для надежного контакта.
Выберите место установки розетки так, чтобы к ней был удобный доступ, но при этом она не бросалась в глаза. Оптимальная высота – 30–50 см от пола, вдали от источников влаги и нагревательных приборов. Подрозетник должен быть утоплен в стену на глубину 40–45 мм, а его диаметр соответствовать стандартному размеру 68 мм. При сверлении отверстий используйте коронку с алмазным напылением, чтобы избежать трещин в бетоне или кирпиче.
При подключении розетки соблюдайте полярность: фазный провод (обычно коричневый или красный) подсоединяйте к левому контакту, нулевой (синий) – к правому, заземление (желто-зеленый) – к центральному. Если заземления нет, оставьте клемму пустой, но ни в коем случае не соединяйте ее с нулем. После монтажа проверьте надежность крепления проводов и отсутствие оголенных участков. Перед включением автомата прозвоните цепь мультиметром на предмет короткого замыкания.
Учтите, что левая розетка – это нарушение законодательства и может повлечь штрафы или уголовную ответственность. Данная информация носит исключительно технический характер и не является призывом к действию. Если цель – экономия, рассмотрите легальные способы: установку двухтарифного счетчика, энергосберегающих ламп или солнечных панелей.
Какие инструменты и материалы понадобятся для монтажа
Для установки левой розетки потребуется базовый набор инструментов и расходных материалов, адаптированный под специфику скрытой проводки. Основные инструменты: индикаторная отвёртка (с функцией прозвонки, например, UNI-T UT18C), плоскогубцы с изолированными ручками (длина губок 160–180 мм), кусачки-бокорезы (для жил сечением до 2,5 мм²), монтажный нож с выдвижным лезвием (толщина 0,3 мм), крестовая и плоская отвёртки (PH2 и SL4), шуруповёрт с насадкой для подрозетников (диаметр 68 мм). Дополнительно пригодится мультиметр (режим измерения переменного напряжения до 500 В, например, Fluke 17B) для проверки отсутствия фазы на проводах перед началом работ.
- Расходные материалы:
- Подрозетник для гипсокартона (глубина 45 мм, диаметр 68 мм) или бетона (с лапками для фиксации).
- Розетка с заземляющим контактом (тип F, номинал 16 А, 250 В), проверенная на совместимость с существующей проводкой (сечение жил 1,5–2,5 мм²).
- Кабель ВВГнг-LS 3×2,5 мм² (если требуется удлинение линии) или гильзы ГМЛ (медные луженые, диаметр 4 мм) для опрессовки соединений.
- Изолента ПВХ (ширина 19 мм, класс изоляции 660 В) или термоусадочные трубки (диаметр 4–6 мм, коэффициент усадки 2:1).
- Саморезы для крепления подрозетника (длина 25 мм, диаметр 3,5 мм) и дюбели (для бетонных стен, размер 6×40 мм).
- Алебастр или гипсовая шпаклёвка (для фиксации подрозетника в бетоне, время схватывания 5–7 минут).
- Средства защиты: диэлектрические перчатки (класс 00, напряжение до 500 В), защитные очки (с боковой защитой), респиратор (при работе с алебастром).
Как выбрать подходящее место для установки розетки
Первое правило – розетка должна быть доступна без необходимости переставлять мебель или использовать удлинители. Оптимальная высота установки – 30–40 см от пола для стандартных розеток и 120–150 см для выключателей. В кухне розетки над столешницей размещают на высоте 10–20 см от рабочей поверхности, чтобы избежать попадания брызг и пара.
Учитывайте расположение стационарной техники. Для холодильника, стиральной машины и посудомоечной машины розетки монтируют на расстоянии 10–20 см от прибора, но не за ним – это усложнит доступ при необходимости отключения. В ванной комнате розетки устанавливают не ближе 60 см от душевой кабины или раковины, а также используют влагозащищенные модели с классом защиты IP44 и выше.
В спальне и гостиной розетки размещают рядом с местами отдыха: у кровати, дивана или рабочего стола. Для зарядки гаджетов предусмотрите по две розетки с каждой стороны кровати на высоте 70–90 см от пола. Если в комнате установлен телевизор, розетки прячут за ним, но оставляют запас кабеля в 15–20 см для удобства подключения.
Избегайте установки розеток в углах помещений, где они будут закрыты шкафами или другой мебелью. Также не размещайте их над мойкой, плитой или радиаторами отопления – это нарушает правила безопасности и сокращает срок службы электрооборудования. В прихожей розетку устанавливают на высоте 30–50 см для подключения пылесоса или зарядки устройств.
Для рабочего места в кабинете или детской комнате предусмотрите блок из 4–6 розеток на высоте 15–30 см от стола. Это позволит подключить компьютер, монитор, лампу и другие устройства без использования тройников. Если стол стоит у стены, розетки монтируют на уровне 10–15 см выше столешницы, чтобы провода не свисали.
В коридорах и на лестничных площадках розетки устанавливают редко, но если они необходимы, выбирайте места вдали от дверей и проходов. Оптимальная высота – 30–50 см от пола, чтобы избежать случайных повреждений при переноске крупных предметов. Для подсветки или подключения мелкой техники (например, обувной сушилки) используйте розетки с крышкой.
При планировании учитывайте будущие изменения в расстановке мебели. Если есть вероятность перестановки дивана или стола, оставьте запасные розетки в нескольких точках комнаты. В новостройках часто используют модульные системы, где розетки можно переносить без штробления стен – это упрощает адаптацию под новые нужды.
Не забывайте о нормативах: в жилых комнатах на каждые 4 м² должно приходиться не менее одной розетки, на кухне – не менее четырех. В ванной допускается установка только влагозащищенных розеток с обязательным подключением через УЗО. Соблюдение этих правил гарантирует безопасность и удобство эксплуатации.
Как обесточить электросеть перед началом работ
Перед установкой розетки найдите вводной автомат в электрощите. Обычно он расположен в верхней части щита и имеет номинал от 25 до 63 А. Если автоматов несколько, отключите тот, который подписан как «Общий» или «Вводной». В современных квартирах часто используются двухполюсные автоматы – их нужно переводить в положение «Выкл» полностью, а не только один из полюсов.
Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Коснитесь щупами клемм розетки или оголённых проводов: индикатор не должен светиться, а мультиметр – показывать значения выше 30 В. Не полагайтесь на выключатели света – они разрывают только фазу, а ноль может оставаться под напряжением.
Если в щите нет маркировки, отключайте автоматы по очереди, проверяя напряжение на розетках после каждого действия. Начните с автоматов меньшего номинала (10–16 А), так как они чаще отвечают за отдельные линии. Запомните или сфотографируйте положение тумблеров до отключения, чтобы не перепутать при включении.
В старых домах с пробками вместо автоматов выкрутите обе пробки: керамическую (фаза) и фарфоровую (ноль). Если пробки одноразовые, замените их на автоматические выключатели – это повысит безопасность. Никогда не выкручивайте только одну пробку: даже при отключённой фазе ноль может оставаться под опасным потенциалом.
После отключения убедитесь, что никто случайно не включит автомат во время работы. Повесьте на щит предупреждающую табличку «Не включать! Работают люди» или попросите кого-то из домашних стоять рядом. Если щит находится в подъезде, закройте его на ключ или предупредите соседей.
Если после отключения автомата напряжение остаётся, проблема может быть в неисправности выключателя или ошибочной разводке. В этом случае обесточьте всю квартиру, отключив вводной рубильник на лестничной клетке (если он есть). При отсутствии доступа к общему щиту вызовите электрика – самостоятельное вмешательство в этажный щит опасно и запрещено правилами эксплуатации электроустановок.
Как правильно снять старую розетку или подготовить новое место
Перед началом работ отключите электричество на щитке, выключив автомат, отвечающий за соответствующую линию. Проверьте отсутствие напряжения индикаторной отвёрткой: коснитесь контактов внутри розетки и заземляющего провода. Если индикатор не загорается – можно приступать. Открутите винт крепления лицевой панели и снимите её, затем ослабьте винты, фиксирующие розетку в подрозетнике. Аккуратно вытяните механизм, не дёргая провода, чтобы не повредить изоляцию или контакты.
Осмотрите провода: если изоляция оплавлена или жилы окислены, обрежьте повреждённые участки и зачистите концы на 10–12 мм. При замене розетки на новую проверьте глубину подрозетника – она должна быть не менее 45 мм. Если подрозетник отсутствует или повреждён, установите пластиковый с диаметром 68 мм, зафиксировав его алебастром или гипсовой штукатуркой. Для кирпичных или бетонных стен используйте коронку 68–70 мм, для гипсокартона – 64–65 мм с ограничителем глубины.
При подготовке нового места убедитесь, что расстояние от пола соответствует нормам: 30–80 см для розеток общего назначения, 100–120 см для кухонных столешниц. Просверлите отверстие, удалите пыль и вставьте подрозетник, выровняв его по уровню. Зафиксируйте провода в клеммах новой розетки: фаза (коричневый, белый или чёрный провод) – в правый контакт, ноль (синий) – в левый, заземление (жёлто-зелёный) – в центральный. Затяните винты с усилием 0,5–0,7 Н·м, чтобы избежать перегрева контактов.
Как подключить провода к механизму розетки
Перед началом работ убедитесь, что автомат в электрощитке отключен. Проверьте отсутствие напряжения на проводах индикаторной отвёрткой или мультиметром. Для стандартной розетки потребуется три провода: фаза (коричневый, чёрный или белый), ноль (синий) и заземление (жёлто-зелёный). Если проводка двухпроводная, заземление отсутствует – в этом случае подключайте только фазу и ноль.
Снимите изоляцию с концов проводов на 10–12 мм. Используйте стриппер или острый нож, но не повреждайте жилы. Если провода многопроволочные, скрутите их по часовой стрелке и обожмите наконечником НШВИ подходящего диаметра. Для однопроволочных жил наконечники не обязательны, но их применение улучшает контакт.
Механизм розетки имеет три клеммы: две для фазы и ноля (обычно с винтовыми зажимами) и одну для заземления (часто с пружинным зажимом). Вставьте фазный провод в правую клемму (если смотреть на механизм спереди), ноль – в левую. Заземление подключите к центральной клемме с маркировкой «⏚» или «PE». Затяните винты отвёрткой с усилием 0,8–1,2 Н·м – недостаточная затяжка приведёт к нагреву, избыточная может сорвать резьбу.
Для розеток с самозажимными клеммами (например, Wago) вставьте оголённый провод до упора в отверстие – фиксация произойдёт автоматически. Убедитесь, что провод не вытягивается лёгким рывком. В случае ошибки нажмите на рычажок или кнопку рядом с клеммой для освобождения провода. Не используйте самозажимные клеммы для алюминиевых проводов без специальных паст – со временем контакт ослабнет из-за окисления.
После подключения аккуратно уложите провода в подрозетник, избегая резких изгибов. Радиус изгиба медного провода сечением 2,5 мм² не должен быть меньше 30 мм, иначе возможны микротрещины в жилах. Зафиксируйте механизм в подрозетнике с помощью распорных лапок или винтов, в зависимости от конструкции. Проверьте ровность установки уровнем – перекос приведёт к неравномерному прилеганию контактов вилки.
Включите автомат и проверьте работоспособность розетки тестером или подключив нагрузку (например, настольную лампу). Если индикатор тестера показывает «фаза-ноль» без заземления, а нагрузка работает – подключение выполнено правильно. При наличии заземления убедитесь, что тестер показывает «фаза-земля» и «ноль-земля» с сопротивлением не более 0,5 Ом. В противном случае проверьте целостность заземляющего проводника и качество контактов.
Как закрепить розетку в подрозетнике или стене
Перед началом работ отключите электропитание на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Если розетка устанавливается в подрозетник, убедитесь, что его диаметр соответствует модели розетки – стандартные подрозетники имеют размер 68 мм, но встречаются и 60 мм для компактных моделей.

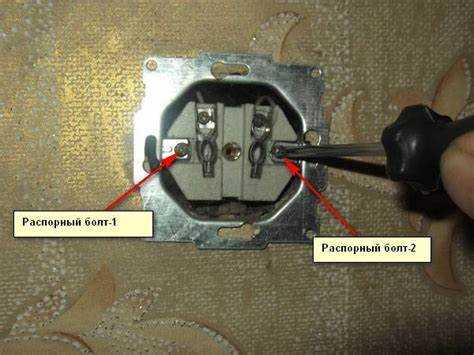

Для фиксации в подрозетнике используйте винты или распорные лапки. Современные розетки чаще оснащены винтовым креплением: вставьте механизм в подрозетник, выровняйте по уровню и затяните два винта по бокам. Если подрозетник пластиковый, винты должны входить в специальные резьбовые втулки – не перетягивайте, чтобы не сорвать резьбу.
Распорные лапки применяются в старых моделях розеток. Они раздвигаются при затягивании винтов, упираясь в стенки подрозетника. Чтобы лапки не проворачивались, затягивайте винты поочерёдно, по пол-оборота каждый. Если подрозетник металлический, лапки могут не обеспечить надёжного крепления – в этом случае используйте дополнительные саморезы через отверстия в рамке розетки.
При установке в бетонную или кирпичную стену без подрозетника потребуется гипсовый раствор или алебастр. Разведите смесь до консистенции густой сметаны, нанесите на внутренние стенки отверстия и вдавите розетку так, чтобы её край был заподлицо со стеной. Удерживайте механизм 5–7 минут, пока раствор не схватится. Для точного выравнивания используйте уровень – перекос приведёт к неравномерному прилеганию рамки.
В гипсокартонных стенах применяйте подрозетники с металлическими лапками. Вставьте подрозетник в отверстие, затяните винты на корпусе – лапки прижмутся к обратной стороне листа. Розетку крепите винтами к подрозетнику, как описано выше. Если гипсокартон тонкий (менее 12,5 мм), используйте подрозетники с дополнительными упорами или заполните пустоты за листом монтажной пеной для жёсткости.
Для деревянных стен используйте только металлические подрозетники с противопожарной изоляцией. Крепите розетку саморезами через отверстия в рамке, предварительно просверлив направляющие отверстия диаметром 2–2,5 мм. Расстояние от края розетки до горючих материалов должно быть не менее 10 мм – при необходимости установите асбестовую прокладку.
После фиксации механизма проверьте надёжность крепления, потянув розетку на себя. Если она смещается, подтяните винты или добавьте раствора. Подключите провода, соблюдая цветовую маркировку: фаза (коричневый, чёрный, белый), ноль (синий), заземление (жёлто-зелёный). Затяните клеммы с усилием 2–3 Н·м – слабый контакт приведёт к нагреву.
Завершите установку, закрепив декоративную рамку. Убедитесь, что она плотно прилегает к стене без зазоров. Включите питание и проверьте работу розетки тестером или подключив нагрузку. Если слышен треск или розетка нагревается, отключите питание и перепроверьте соединения.
Как проверить правильность подключения перед включением электричества
Перед подачей напряжения на новую розетку обязательно используйте мультиметр в режиме прозвонки или проверки сопротивления. Установите щупы на контакты фазы и нуля – прибор должен показать сопротивление в пределах 0,5–1 МОм или бесконечность. Если значение близко к нулю, в цепи присутствует короткое замыкание, требующее немедленного устранения. Проверьте также изоляцию между фазой и заземлением, а также нулем и заземлением: показания должны быть аналогичными.
Визуально осмотрите клеммные соединения на предмет правильной затяжки винтов. Ослабленный контакт фазы или нуля может привести к нагреву и возгоранию. Убедитесь, что провода не выступают за пределы клемм более чем на 1–2 мм, а изоляция не повреждена. Особое внимание уделите заземляющему проводнику: он должен быть подключен к соответствующей клемме розетки и не иметь разрывов.
Проверьте полярность подключения с помощью индикаторной отвертки. При включенном автомате коснитесь фазного контакта розетки – индикатор должен загореться. На нулевом и заземляющем контактах свечения быть не должно. Если индикатор реагирует на нулевой провод, это указывает на ошибку в схеме или неисправность нейтрали в щитке. В таком случае отключите питание и перепроверьте разводку.
Перед финальным включением автомата убедитесь, что все провода в подрозетнике уложены без натяжения и не касаются друг друга. Проверьте, что лицевая панель розетки установлена ровно и не пережимает кабели. Если розетка находится в помещении с повышенной влажностью, дополнительно измерьте сопротивление изоляции мегаомметром (норма – не менее 0,5 МОм).
После всех проверок подайте напряжение и замерьте мультиметром фактическое значение между фазой и нулем (должно быть 220–230 В), фазой и заземлением (220–240 В), нулем и заземлением (0–2 В). Если показания отличаются, отключите питание и ищите ошибку в подключении или неисправность в линии. Только после подтверждения всех параметров розетка считается готовой к эксплуатации.
Как установить декоративную рамку и завершить монтаж
Перед установкой рамки убедитесь, что механизм розетки закреплён строго по уровню – даже минимальный перекос (более 1 мм) будет заметен после фиксации декоративных элементов. Снимите защитную плёнку с рамки, если она есть, и приложите её к подрозетнику, совместив пазы с крепёжными выступами механизма. Для рамок с защёлками надавите по периметру до характерного щелчка; если рамка крепится винтами, используйте отвёртку с магнитным наконечником, чтобы не уронить мелкие детали в подрозетник.
При монтаже многопостовых рамок соблюдайте последовательность:
- Установите центральную часть (если предусмотрена конструкцией), зафиксировав её на механизме первой розетки.
- Выровняйте по горизонтали и вертикали, проверяя расстояние между соседними рамками – зазор не должен превышать 0,5 мм.
- Закрепите боковые элементы, прижимая их к центральной части до плотного прилегания без зазоров.
Для рамок из керамики или стекла используйте силиконовые прокладки (толщиной 1–1,5 мм), чтобы избежать сколов при затягивании винтов.
Завершите монтаж проверкой работоспособности: включите автомат в щитке, протестируйте розетку тестером напряжения или подключите маломощный прибор (например, зарядку для телефона). Если рамка не фиксируется или прогибается, ослабьте винты механизма на 0,5 оборота и повторите установку. Очистите поверхность рамки от отпечатков пальцев и пыли салфеткой из микрофибры, смоченной в спиртовом растворе (для пластика) или дистиллированной воде (для керамики).
Какие ошибки чаще всего допускают при установке розеток
Первая и самая опасная ошибка – игнорирование сечения кабеля. Для розеток в жилых помещениях требуется медный провод не менее 2,5 мм², но при подключении мощных приборов (электроплита, бойлер) – от 4 мм². Использование провода 1,5 мм², предназначенного для освещения, приводит к перегреву, оплавлению изоляции и риску короткого замыкания. Проверяйте соответствие сечения нагрузке: для стандартной розетки (16 А) – 2,5 мм², для 25 А – 4 мм². Не экономьте на кабеле – разница в цене между 1,5 и 2,5 мм² составляет около 10–15 рублей за метр, но последствия ошибки обойдутся в тысячи.
Вторая распространённая проблема – неправильное подключение проводов к клеммам. Фаза (L) должна идти на правый контакт, ноль (N) – на левый, заземление (PE) – на центральный. Ошибка в полярности не критична для большинства бытовых приборов, но создаёт риск поражения током при ремонте или неисправности устройства. Ещё хуже – ослабленные клеммы: винт должен быть затянут с усилием 1,2–1,5 Н·м (примерно как затяжка крышки банки с огурцами). Проверяйте надёжность крепления индикаторной отвёрткой – при попытке вытащить провод он не должен смещаться.
Третья ошибка – установка розеток без учёта влажности и механических нагрузок. В ванных комнатах и на кухнях розетки должны быть с классом защиты IP44 или выше, с крышками и уплотнителями. Расстояние от раковины или душевой кабины – не менее 60 см. В прихожих и коридорах розетки часто монтируют на высоте 30 см от пола, но если в доме есть дети или домашние животные, лучше поднять их до 90–120 см. Не забывайте про запас провода в подрозетнике: 15–20 см хватит для удобного монтажа, но не оставляйте больше – лишние петли создают помехи и перегреваются.
