Мотор-колесо – это не просто аксессуар, а ключевой элемент, определяющий динамику, эффективность и комфорт электровелосипеда. Выбор зависит от трех параметров: мощности, типа установки и совместимости с рамой. Для городских поездок на расстояния до 30 км достаточно мотора 250–350 Вт с крутящим моментом 40–50 Н·м. Если планируете преодолевать подъемы или ездить по пересеченной местности, рассматривайте варианты от 500 Вт с моментом 60–80 Н·м. Превышение этих значений без усиленной рамы и тормозной системы приведет к быстрому износу компонентов.
Тип установки мотор-колеса влияет на управляемость и ремонтопригодность. Прямой привод (Direct Drive) – бесшумный, долговечный, но тяжелый (4–7 кг) и создает сопротивление при педалировании без электроподдержки. Редукторные моторы (Geared Hub) весят 2,5–4 кг, компактнее, но требуют замены шестерен каждые 5–7 тыс. км. Для передней вилки подходят оба типа, но заднее расположение предпочтительнее: нагрузка распределяется равномернее, снижается риск пробуксовки на скользком покрытии.
Совместимость с рамой – критический фактор. Стандартные мотор-колеса рассчитаны на оси 100 мм (передняя) и 135–142 мм (задняя). Если у вашего велосипеда нестандартная база (например, 120 мм у некоторых складных моделей), потребуется адаптер или замена дропаутов. Обратите внимание на ширину обода: моторы для 26″ колес не всегда подходят к 27,5″ или 29″ из-за разницы в вылете спиц. Проверяйте посадочный диаметр (ETRTO) – он должен совпадать с исходным колесом.
Напряжение батареи определяет скорость и запас хода. Системы на 36 В обеспечивают скорость до 25 км/ч и дальность 30–50 км, 48 В – до 40 км/ч и 50–80 км. Моторы на 52 В и выше дают прирост мощности, но требуют контроллеров с защитой от перегрузки. Учитывайте, что реальный запас хода зависит от веса райдера, рельефа и стиля езды: при постоянном ускорении расход энергии увеличивается на 30–40%.
Дополнительные параметры: датчик педалирования (PAS) с 8–12 уровнями поддержки для плавного разгона, тормозные датчики для мгновенного отключения мотора, водонепроницаемость IP65 для езды в дождь. Избегайте моторов без сертификатов CE или RoHS – они могут перегреваться и выходить из строя при нагрузке свыше 70% от номинальной мощности. Для тестирования выбирайте модели с пробным периодом или гарантией не менее 12 месяцев.
Какие типы мотор-колес существуют и чем они отличаются
Мотор-колеса делятся на три основных типа: редукторные, прямоприводные и комбинированные. Редукторные моторы компактны, легки (1,5–3 кг) и эффективны на низких скоростях благодаря встроенной планетарной передаче. Они развивают крутящий момент до 50–80 Н·м, что делает их идеальными для городских велосипедов и электровелосипедов с поддержкой до 25 км/ч. Однако редукторные модели шумят при работе и требуют периодической замены шестерен (каждые 5–10 тыс. км).
Прямоприводные мотор-колеса (direct-drive) не имеют редуктора, что увеличивает их надежность и ресурс (до 20–30 тыс. км без обслуживания). Вес таких моторов начинается от 4 кг, а мощность – от 500 Вт, что позволяет развивать скорость свыше 45 км/ч. Из-за отсутствия передачи они бесшумны и обеспечивают рекуперативное торможение, но менее эффективны на подъемах из-за низкого крутящего момента (20–40 Н·м). Подходят для туристических и скоростных моделей.
Комбинированные мотор-колеса сочетают преимущества обоих типов: редуктор для старта и прямой привод на высоких скоростях. Пример – системы с двумя обмотками или переключаемыми режимами. Такие моторы редки из-за сложности конструкции и высокой стоимости, но обеспечивают баланс между динамикой и экономичностью. Вес обычно превышает 5 кг, а цена начинается от 800 долларов. Целесообразны для профессиональных электровелосипедов с изменяемыми настройками мощности.
При выборе типа мотор-колеса учитывайте:
- Максимальную скорость: редукторные – до 32 км/ч, прямоприводные – до 60 км/ч.
- Тип местности: для горных маршрутов предпочтительнее редукторные моторы с высоким крутящим моментом.
- Вес велосипеда: прямоприводные моторы увеличивают нагрузку на раму, что критично для складных моделей.
- Бюджет: редукторные моторы дешевле (от 200 долларов), прямоприводные – от 400 долларов.
Дополнительные параметры: напряжение (36 В, 48 В, 72 В) влияет на мощность и дальность хода; диаметр мотор-колеса (16–29 дюймов) должен соответствовать размеру обода. Для городских поездок оптимальны 20–26-дюймовые редукторные моторы на 36–48 В, для дальних путешествий – 27,5–29-дюймовые прямоприводные на 48–72 В. Проверяйте совместимость с контроллером и аккумулятором: например, моторы на 72 В требуют батареи емкостью не менее 20 А·ч.
Как определить нужную мощность мотор-колеса под свои задачи
Рассчитайте требуемую мощность по формуле:
P = (m × g × sin(α) + Fсопр) × v / η,
где:
- m – общая масса (велосипед + райдер + груз, кг);
- g – ускорение свободного падения (9.81 м/с²);
- α – угол подъёма (в радианах, например, 5% уклон ≈ 0.05 рад);
- Fсопр – сила сопротивления качению (≈ 0.01 × m × g для асфальта);
- v – желаемая скорость (м/с);
- η – КПД мотор-колеса (0.7–0.85 для прямого привода, 0.8–0.9 для редукторных моделей).
Пример: для райдера массой 80 кг на велосипеде 20 кг с грузом 10 кг, движущегося со скоростью 25 км/ч (6.94 м/с) по подъёму 8% (≈ 0.08 рад), потребуется мощность ≈ 600 Вт. Учитывайте запас в 20–30% на пиковые нагрузки и износ аккумулятора.
Как выбрать диаметр и ширину мотор-колеса для конкретной рамы
Диаметр мотор-колеса должен соответствовать посадочному размеру рамы. Стандартные значения – 20, 24, 26, 27.5 (650B) и 29 дюймов. Для городских велосипедов чаще используют 26″ или 28″, для горных – 27.5″ или 29″. Проверьте маркировку на вилке и заднем треугольнике: допустимый диаметр указан на внутренней стороне перьев или в технической документации. Установка колеса неподходящего размера приведёт к некорректной геометрии, ухудшению управляемости и риску повреждения рамы.
Ширина обода мотор-колеса зависит от типа покрышек и ширины дропаутов. Для шоссейных велосипедов подойдут обода 15–25 мм, для гибридов – 25–35 мм, для горных – 30–50 мм. Измерьте расстояние между перьями рамы в самом узком месте: минимальный зазор должен составлять не менее 6 мм с каждой стороны колеса. Например, для покрышки 2.2″ (55 мм) потребуется обод шириной 30–35 мм и рама с дропаутами не уже 135 мм. Игнорирование этих параметров вызовет трение покрышки о перья или невозможность установки.

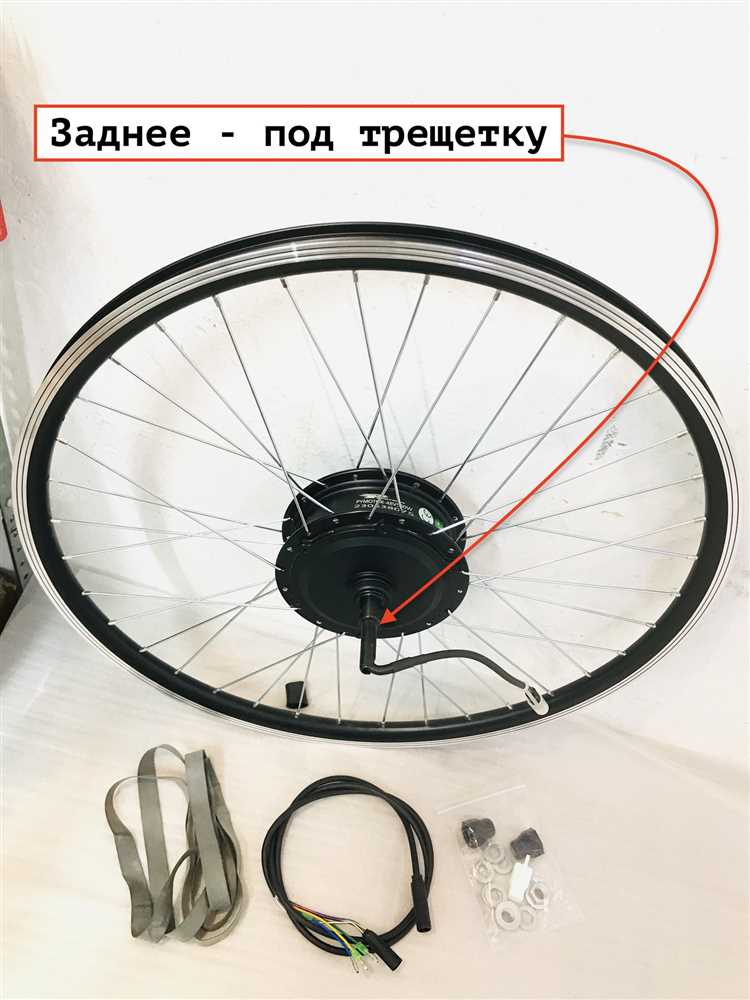

Задний мотор-колесо требует учёта ширины кассеты и типа втулки. Современные системы с кассетой на 10–12 скоростей занимают 40–45 мм по оси. Если рама рассчитана на классическую втулку с трещоткой (например, 135 мм OLD), мотор-колесо с кассетой может не встать без растяжки дропаутов. Для электровелосипедов с планетарной втулкой (например, Shimano Nexus) ширина втулки достигает 135–145 мм – убедитесь, что перья рамы разведены на нужное расстояние. В противном случае потребуется замена рамы или использование адаптеров, что снизит надёжность конструкции.
Для переднего мотор-колеса критичен вылет обода относительно вилки. Измерьте расстояние от оси колеса до внутренней поверхности короны вилки: оно должно быть не менее 20 мм для дисковых тормозов и 15 мм для ободных. Ширина обода переднего колеса обычно на 5–10 мм уже заднего, чтобы сохранить баланс управляемости. Например, если задний обод 35 мм, передний оптимально выбрать 25–30 мм. При установке мотор-колеса с широким ободом на узкую вилку возрастает нагрузка на перья, что может привести к их деформации или трещинам.
Проверьте совместимость мотор-колеса с тормозной системой. Дисковые тормоза требуют обода с креплением под ротор (6 болтов или CenterLock) и достаточным зазором между калипером и спицами. Для ободных тормозов обод должен иметь ровную тормозную дорожку без выступов. Мощность мотор-колеса (250–1000 Вт) также влияет на выбор: при мощности свыше 500 Вт рекомендуется использовать усиленные обода (например, двойные стенки) и спицы из нержавеющей стали толщиной не менее 2.3 мм, чтобы избежать деформации под нагрузкой.
Какие параметры батареи важны при подборе мотор-колеса
Емкость батареи измеряется в ватт-часах (Wh) и напрямую влияет на запас хода. Для городских поездок на 20–30 км достаточно 300–400 Wh, для пересеченной местности или дальних маршрутов – от 500 Wh. При выборе учитывайте вес велосипеда и райдера: на каждые 10 кг массы требуется примерно 10–15 Wh на 10 км пути. Напряжение (36V, 48V, 52V) должно соответствовать мотор-колесу – отклонение более 10% снижает эффективность или повреждает контроллер. Батареи на 48V обеспечивают лучший баланс мощности и веса, а 52V подходят для высоконагруженных систем.
Тип химии аккумуляторов определяет долговечность и безопасность: литий-ионные (Li-ion) – оптимальны по соотношению веса и емкости, литий-железо-фосфатные (LiFePO4) служат дольше (до 2000 циклов) и устойчивы к перегреву, но тяжелее. Обращайте внимание на максимальный ток разряда (C-рейтинг): для моторов мощностью 500W требуется батарея с C-рейтингом не ниже 10C (например, 10А·ч × 10C = 100A). Встроенная система балансировки (BMS) защищает от перезаряда, глубокого разряда и короткого замыкания – ее наличие обязательно. Для холодного климата выбирайте батареи с рабочим диапазоном до −20°C или используйте термочехлы.
Как проверить совместимость мотор-колеса с контроллером и тормозами
Первым шагом проверьте напряжение мотор-колеса и контроллера. Стандартные значения: 24V, 36V, 48V или 72V. Несовпадение приведёт к выходу из строя одного из компонентов. Например, мотор на 48V с контроллером на 36V не разовьёт полную мощность, а обратная ситуация вызовет перегрев обмоток. Уточните параметры в технической документации или на шильдиках устройств.
Определите тип двигателя: бесщёточный (BLDC) или коллекторный. Большинство современных мотор-колёс – BLDC, но контроллеры для них делятся на два подтипа: с датчиками Холла (сенсорные) и без (бессенсорные). Если мотор имеет датчики, а контроллер их не поддерживает, система не запустится. Исключение – универсальные контроллеры, работающие в обоих режимах, но их КПД ниже на 5–10%.
Сравните максимальный ток мотора и контроллера. Мощность мотор-колеса (например, 500W) напрямую зависит от тока: P = U × I. Для 48V и 500W требуется ток 10.4A. Контроллер должен выдерживать как минимум на 20–30% больше (13–14A), чтобы избежать перегрузок. Превышение тока контроллера над моторным не критично, но ведёт к неоправданным затратам.
- Проверьте разъёмы питания и сигнальные контакты. Стандартные разъёмы для мотор-колёс: Anderson Powerpole (30A, 45A), XT60, XT90. Контроллер должен иметь совместимые ответные части. Для сигнальных проводов (фазы, датчики Холла) используются JST-SM (3–9 контактов) или Molex. Несовпадение разъёмов решается пайкой или переходниками, но это увеличивает сопротивление цепи на 0.1–0.3 Ом.
- Убедитесь в совпадении протоколов связи. Некоторые контроллеры (например, Kelly KBS-X) поддерживают только CAN-шину, другие – UART или аналоговый сигнал. Мотор-колесо должно быть совместимо с протоколом контроллера, иначе регулировка мощности будет невозможна.
Тормозные системы проверяйте по двум параметрам: тип датчиков и напряжение питания. Механические тормоза (V-brake, дисковые) требуют датчиков нажатия (микропереключателей) с нормально разомкнутыми контактами. Гидравлические тормоза часто оснащаются датчиками давления (12V или 5V). Контроллер должен поддерживать соответствующий вход: например, для гидравлики – аналоговый 0–5V, для механики – цифровой сигнал.
Оцените совместимость с рекуперативным торможением, если оно предусмотрено. Не все мотор-колеса поддерживают рекуперацию: для этого нужны специальные обмотки и контроллер с функцией генерации тока. Пример: моторы с прямым приводом (direct drive) рекуперируют лучше, чем редукторные. Проверьте в документации наличие режима «regen braking» и его параметры (максимальный ток рекуперации, напряжение заряда).
Проведите тестовое подключение без нагрузки. Подсоедините мотор-колесо к контроллеру, подайте питание и активируйте систему на минимальной мощности. Если мотор вращается рывками или не запускается, проверьте:
- Полярность фаз (поменяйте местами любые два провода мотора).
- Порядок подключения датчиков Холла (для сенсорных контроллеров).
- Напряжение на сигнальных проводах (должно быть 5V или 12V в зависимости от контроллера).
Для тормозов выполните проверку на отключение мотора. Зажмите тормозной рычаг и попробуйте разогнать велосипед. Мотор должен мгновенно отключаться (задержка не более 50 мс). Если этого не происходит, проверьте:
- Целостность проводки датчика тормоза.
- Настройки контроллера (порог срабатывания тормоза, обычно 0.5–2.5V для аналоговых датчиков).
- Совместимость логических уровней (например, датчик на 12V с контроллером на 5V требует делителя напряжения).
При обнаружении несовместимости замените датчики или используйте реле для согласования сигналов.
Какие инструменты понадобятся для установки мотор-колеса своими руками
Первым делом потребуется набор шестигранных ключей – от 2 до 8 мм. Большинство креплений мотор-колеса, включая болты оси и крепления тормозных дисков, рассчитаны именно на шестигранники. Обратите внимание на длину ключей: короткие не подойдут для труднодоступных мест, а слишком длинные могут мешать при работе с близко расположенными деталями.
Торцевые головки с трещоткой (10, 13, 15 мм) ускорят демонтаж штатного колеса и установку нового. Особенно актуальны для велосипедов с дисковыми тормозами, где гайки оси часто затянуты с усилием до 40 Н·м. Без трещотки с длинным рычагом открутить их вручную практически невозможно.
Съемник кассеты – обязательный инструмент, если мотор-колесо устанавливается на заднюю ось с кассетой. Стандартный съемник подходит для Shimano, SRAM и большинства аналогов, но для редких систем (например, Campagnolo) потребуется специальный адаптер. Не пытайтесь снять кассету без него: риск повредить шлицы или сорвать резьбу на втулке высок.
Ключ для спиц (ниппельный ключ) нужен для регулировки натяжения спиц после установки мотор-колеса. Даже если колесо новое, перепад нагрузки может вызвать дисбаланс. Оптимальный размер ключа – 3.23 мм для большинства спиц, но уточните параметры в спецификации вашего обода. Избегайте дешевых пластиковых ключей: они быстро изнашиваются и могут повредить ниппели.
Для работы с электрической частью понадобится мультиметр с функцией измерения сопротивления и напряжения. Перед подключением мотор-колеса проверьте целостность проводки, сопротивление обмоток (обычно 0.2–0.8 Ом для прямых приводов) и напряжение контроллера. Без этих замеров легко пропустить короткое замыкание или обрыв цепи, что приведет к выходу системы из строя.
Пассатижи с изолированными ручками и кусачки для кабеля необходимы для обрезки и зачистки проводов. При подключении мотор-колеса часто требуется укорачивать провода или снимать изоляцию на 5–7 мм. Избегайте использования ножа: риск повредить жилы или оставить заусенцы, которые со временем приведут к замыканию.
Для фиксации проводов используйте термоусадочные трубки диаметром 3–6 мм и строительный фен. Изолента – временное решение: со временем она отклеивается, особенно при вибрации. Трубки обеспечивают герметичность и защиту от влаги, что критично для мотор-колес, эксплуатируемых в дождь или грязь. Подберите трубки с коэффициентом усадки 2:1 для надежной фиксации.
Последний, но не менее важный инструмент – динамометрический ключ с диапазоном 5–60 Н·м. Затяжка болтов оси и креплений тормозов должна соответствовать рекомендациям производителя (обычно 30–40 Н·м для оси). Перетяжка приводит к деформации дропаутов, а недотяжка – к люфту и разрушению подшипников. Если ключа нет, используйте обычный, но затягивайте болты с усилием, указанным в инструкции к мотор-колесу.
Как правильно рассчитать нагрузку и распределение веса с мотор-колесом
Первым шагом определите общий вес системы: велосипед, райдер, багаж и мотор-колесо. Средний вес взрослого человека – 70–90 кг, городского велосипеда – 12–18 кг, мотор-колеса – 4–8 кг. Суммируйте эти значения, чтобы получить базовую нагрузку. Например, 80 кг (райдер) + 15 кг (велосипед) + 6 кг (мотор-колесо) + 5 кг (багаж) = 106 кг. Этот показатель критичен для выбора мощности мотора и прочности обода.
Распределение веса зависит от типа мотор-колеса: переднее или заднее. При установке на переднее колесо нагрузка смещается вперед, что ухудшает управляемость на скользких покрытиях. Заднее мотор-колесо увеличивает нагрузку на заднюю ось, повышая сцепление, но требует усиленной вилки или рамы. Оптимальный баланс – 40% веса на переднее колесо и 60% на заднее. Для точного расчета используйте весы: поднимите переднее колесо на платформу, зафиксируйте показания, затем повторите для заднего.
Максимальная нагрузка на одно колесо не должна превышать 100 кг для стандартных ободов (например, 26–29 дюймов) и 120 кг для усиленных моделей. Превышение этих значений ведет к деформации обода, трещинам в спицах или поломке втулки. Проверьте спецификации производителя мотор-колеса: многие модели имеют ограничение по весу в 110–130 кг. Если ваш расчетный вес выше, выбирайте колесо с увеличенным количеством спиц (36–48 вместо 32) или алюминиевый обод с двойным стенками.
Динамическая нагрузка при движении отличается от статической. При разгоне или торможении вес перераспределяется: на подъеме до 70% нагрузки приходится на заднее колесо, на спуске – до 60% на переднее. Учитывайте это при выборе мотор-колеса для горных маршрутов. Для езды по городу с частыми остановками заднее мотор-колесо предпочтительнее, так как оно лучше справляется с пиковыми нагрузками при старте.
Центр тяжести влияет на устойчивость. При установке мотор-колеса на переднее колесо сместите багаж или аккумулятор ближе к задней части рамы. Если мотор задний, распределите вес равномерно по обеим сторонам багажника. Избегайте крепления тяжелых предметов (аккумулятор 5–7 кг) на руле или вилке – это нарушает баланс и увеличивает риск падения. Идеальное расположение аккумулятора – на нижней трубе рамы или под седлом.
Для проверки распределения веса в реальных условиях проведите тест: разгонитесь до 20–25 км/ч, затем резко затормозите. Если переднее колесо блокируется или заднее отрывается от земли, нагрузка распределена неверно. Отрегулируйте положение багажа или аккумулятора, пока торможение не станет плавным. На подъемах проверьте сцепление заднего колеса: если оно пробуксовывает, увеличьте нагрузку на заднюю ось, сместив вес назад.
Температурные условия также влияют на нагрузку. При низких температурах (-10°C и ниже) давление в шинах падает на 0,1–0,2 атм на каждые 5°C, что увеличивает пятно контакта и нагрузку на обод. Подкачивайте шины до верхнего предела рекомендованного диапазона (например, 3,5–4,5 атм для городских шин) в холодную погоду. Летом, наоборот, снижайте давление на 0,2–0,3 атм, чтобы избежать перегрева и деформации обода.
Регулярно проверяйте износ компонентов. После каждых 500 км пробега осматривайте спицы на предмет ослабления или трещин, обод – на деформации, втулку – на люфт. При появлении вибрации или посторонних звуков перераспределите нагрузку или замените изношенные детали. Для мотор-колес с редуктором следите за уровнем смазки: недостаток масла увеличивает трение и нагрузку на подшипники, сокращая срок службы.
Какие ошибки чаще всего допускают при выборе мотор-колеса
Первая и самая критичная ошибка – игнорирование совместимости мотор-колеса с рамой велосипеда. Стандартные мотор-колеса выпускаются в размерах 20″, 24″, 26″, 27.5″ и 29″, но не все из них подойдут к конкретной модели. Например, мотор-колесо 26″ может не встать в раму 27.5″ из-за недостаточного зазора между перьями (требуется минимум 135 мм для заднего и 100 мм для переднего мотора). Также часто упускают из виду ширину обода: мотор-колеса с мощностью от 500 Вт обычно имеют обод 30–35 мм, что может потребовать замены покрышек на более узкие, иначе они будут задевать перья рамы. Перед покупкой необходимо замерить посадочное место и сверить данные с техническими характеристиками мотора.
Вторая распространённая ошибка – выбор мощности без учёта условий эксплуатации. Новички часто ориентируются на максимальные показатели (1000–1500 Вт), не понимая, что такие моторы требуют усиленной проводки, контроллера на 35–45 А и аккумулятора с высоким током разряда (минимум 20–30 А). Для городского велосипеда с асфальтовым покрытием достаточно мотора 250–350 Вт (скорость 25–30 км/ч), для пересечённой местности – 500–750 Вт (подъём на 10–15% уклон). Превышение мощности ведёт к перегреву обмоток, снижению ресурса и даже возгоранию при неправильной установке. Также важно учитывать вес райдера: мотор 250 Вт эффективно тянет до 80 кг, 500 Вт – до 120 кг, свыше – требуется 750 Вт и более.
