Схема электропроводки Лада Калина расположение жгутов

Где проходит электропроводка на калина

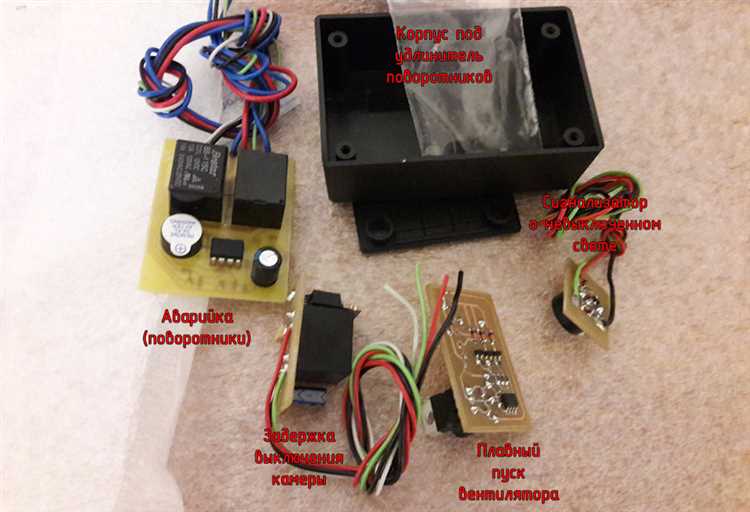

Где проходит электропроводка на калина

Электропроводка Лада Калина первого и второго поколений построена на основе модульной системы жгутов, каждый из которых отвечает за конкретный функциональный блок. Основные жгуты сосредоточены в моторном отсеке, салоне и багажном отделении, а их расположение зависит от года выпуска и комплектации. В моделях 2004–2013 годов (1118/1119) жгут приборной панели проходит через левый порог, соединяясь с блоком предохранителей (БП) под торпедо, тогда как в Калинах 2 (2192/2194) он интегрирован в центральную консоль с дополнительным ответвлением к блоку управления кузовной электроникой (BCM).

В моторном отсеке ключевые жгуты сгруппированы вокруг аккумуляторной батареи и монтажного блока. Жгут передней части включает провода к датчикам (ДМРВ, ДПКВ, ДТОЖ), форсункам, катушкам зажигания и стартеру. Он проложен вдоль левого брызговика, фиксируясь пластиковыми хомутами к кузову. Жгут ЭСУД (электронной системы управления двигателем) идет от ЭБУ (расположен под панелью приборов) к датчикам через гофрированный рукав, защищающий от влаги и механических повреждений. В моделях с АБС отдельный жгут соединяет блок управления антиблокировочной системой с датчиками колес.

В салоне основной жгут проходит под ковролином по левому борту, обеспечивая питание приборной панели, подогрева сидений, центрального замка и аудиосистемы. Жгут дверей (для моделей с электроприводом стекол) имеет разъемы в стойках кузова – при замене обшивки двери важно не повредить провода, идущие к моторедукторам. В багажнике жгут освещения и дополнительного оборудования (например, парктроника) крепится к задней полке и крылу, а в универсалах – дополнительно к фонарям освещения грузового отсека.

При диагностике неисправностей обращайте внимание на точки соединения жгутов: разъемы под торпедо (X1, X2), блок предохранителей (F1–F20) и колодки на ЭБУ. Частые проблемы – окисление контактов в разъеме X1 (питание приборной панели) и обрыв проводов в жгуте дверей из-за перегибов. Для ремонта используйте термоусадочные трубки и специализированные коннекторы (например, Scotchlok), избегая скруток. При замене жгутов учитывайте цветовую маркировку проводов: красный – постоянный «+», желтый – «+» после замка зажигания, черный – масса.

Схема электропроводки Лада Калина: расположение жгутов

Жгуты электропроводки Лада Калина разделены на три основных группы: передний, задний и салонный. Передний жгут проходит от монтажного блока (расположен под панелью приборов слева) через моторный отсек к фарам, датчикам двигателя и блоку управления ABS. Ключевые точки крепления – кронштейн на левом брызговике и скоба у аккумулятора. Задний жгут тянется вдоль левого порога кузова, соединяя фонари, датчик уровня топлива и модуль управления подушками безопасности. Салонный жгут сосредоточен под панелью приборов, связывая блок комфорта, ЭБУ и диагностический разъем OBD-II (расположен под рулевой колонкой).

При диагностике обрывов проверяйте участки у дверных проемов и в местах перегибов – здесь провода часто перетираются из-за вибрации. Для доступа к жгутам в моторном отсеке демонтируйте пластиковый кожух (крепится на 4 клипсах) и отсоедините минусовую клемму АКБ. При замене проводки используйте жгуты с аналогичной маркировкой (например, 2190-3724030 для переднего) и фиксируйте их пластиковыми хомутами через каждые 15–20 см, избегая натяжения.

Основные жгуты проводки в подкапотном пространстве Калины

В подкапотном пространстве Лада Калина жгуты проводки сгруппированы по функциональным зонам. Главный жгут моторного отсека проходит вдоль левого брызговика, соединяя блок управления двигателем (ЭБУ) с датчиками: ДМРВ, ДПКВ, ДПРВ, ДТОЖ и клапаном адсорбера. Ответвления фиксируются пластиковыми хомутами к кронштейнам кузова – проверяйте их целостность при диагностике нестабильной работы двигателя. Второй ключевой жгут идёт к блоку предохранителей и реле, расположенному у аккумулятора, с ответвлениями на стартер, генератор и датчик давления масла.

Жгут системы зажигания проложен по верхней части двигателя, соединяя катушки зажигания с ЭБУ и датчиком детонации. Провода высокого напряжения (бронепровода) идут отдельно, но их состояние влияет на работу всей цепи – при пробоях или трещинах изоляции замените комплект целиком. На моделях с АБС дополнительный жгут связывает гидроблок с датчиками скорости колёс, проходя через моторный щит в салон.

При ремонте обращайте внимание на жгут, идущий к модулю вентилятора системы охлаждения – он часто повреждается из-за вибраций или контакта с горячими элементами. Провода здесь имеют термостойкую изоляцию, но при перегреве она становится хрупкой. Для доступа к жгутам в труднодоступных местах (например, за генератором) используйте зеркало на гибком держателе и мультиметр с тонкими щупами.

Расположение жгута проводов салона и его соединения

Жгут проводов салона Лада Калина проложен вдоль левого порога кузова, начиная от монтажного блока (расположенного под панелью приборов со стороны водителя) и заканчивая задней частью салона. Основной пучок фиксируется пластиковыми хомутами к металлическому каркасу порога через каждые 200–250 мм, проходя под ковровым покрытием. В зоне передних сидений жгут разветвляется: одна ветвь идёт к блоку управления электростеклоподъёмниками (БУЭСП), другая – к разъёму диагностики OBD-II (расположен под крышкой слева от рулевой колонки).

Ключевые точки соединений жгута салона включают:

Разъём X1 (чёрный, 16-контактный) – подключение к монтажному блоку (контакты 1–4: питание +12В, 5–8: масса, 9–16: сигнальные цепи).

Разъём X2 (серый, 8-контактный) – соединение с блоком комфорта (управление центральным замком, контакты 1–2: CAN-шина, 3–4: питание датчиков дверей).

Разъём X3 (коричневый, 6-контактный) – подводка к задним фонарям и датчику уровня топлива (контакты 1–2: стоп-сигналы, 3–4: габариты, 5–6: сигнал датчика).

Отсутствие контакта в разъёме X2 часто вызывает ошибки U1900 (неисправность CAN-шины) – проверяйте окисление контактов и целостность экранирующей оплётки.

В зоне заднего сиденья жгут салона разделяется на два ответвления: первое идёт к левому заднему фонарю (через резиновый уплотнитель в проёме двери багажника), второе – к правому. Здесь же расположены ответные части разъёмов для подключения дополнительного оборудования (например, парктроника или камеры заднего вида). При установке нештатных устройств избегайте перегибов жгута под углом менее 90° – это приводит к повреждению изоляции и коротким замыканиям. Для доступа к жгуту в багажнике снимите пластиковую накладку порога (крепление на 4 клипсах).

Типовые неисправности жгута салона:

Обрыв цепи подсветки приборов – проверьте контакт 12 разъёма X1 (жёлто-чёрный провод) на обрыв в районе перехода от панели приборов к порогу.

Не работает центральный замок – прозвоните коричнево-белый провод (контакт 3 разъёма X2) на сопротивление не более 0,5 Ом.

Ложные срабатывания сигнализации – осмотрите жгут в районе водительской двери на предмет перетирания о металлический каркас (часто повреждаются провода управления концевиками дверей).

Для диагностики используйте мультиметр в режиме прозвонки с отключённым аккумулятором – сопротивление изоляции между проводами и массой должно быть не менее 1 МОм.

Схема прокладки жгута задней части автомобиля

Жгут задней части Лада Калина проходит вдоль левого лонжерона кузова, начиная от монтажного блока в салоне (точка подключения – разъём X1, контакты 1–4 для питания и 5–8 для сигнальных цепей). Основной пучок фиксируется пластиковыми хомутами через каждые 250–300 мм в штатных отверстиях кузова, избегая острых кромок и зон с повышенной вибрацией (например, над задней подвеской). В районе задней двери жгут разделяется на два ответвления: первое идёт к фонарям освещения номерного знака (контакты A и B), второе – к датчику уровня топлива и топливному насосу (разъём X2, 6-контактный).

Ключевые точки крепления жгута в багажном отсеке:

  • Под ковриком багажника – фиксация к металлическому основанию через резиновые втулки (артикул 1118-3724080).
  • Над нишей запасного колеса – жгут проходит в гофрированной трубке (диаметр 16 мм) для защиты от механических повреждений.
  • У левого заднего фонаря – ответвление к лампам стоп-сигнала и габаритов (разъём X3, 4 контакта) закрепляется на кронштейне фонаря винтом М5.

При замене жгута обязательно проверяйте целостность изоляции в местах перехода через резиновые уплотнители двери багажника – здесь чаще всего возникают замыкания из-за истирания.

Для диагностики неисправностей заднего жгута используйте мультиметр в режиме прозвонки: сопротивление между контактами разъёма X1 (салон) и X2 (багажник) должно быть не более 0,5 Ом. При обрыве цепи проверяйте последовательно участки от монтажного блока до заднего фонаря, особое внимание уделяя местам сгибов (например, у амортизационной стойки). В случае короткого замыкания отсоедините разъём X2 и прозвоните каждый провод на массу – утечка тока свыше 0,1 А указывает на повреждение изоляции в жгуте.

Как найти и проверить жгут приборной панели

Жгут приборной панели Лада Калина расположен за центральной консолью и проходит вдоль левой стойки кузова. Чтобы добраться до него, снимите декоративную накладку панели приборов, открутив два самореза под заглушками и два винта снизу. Отсоедините разъемы от комбинации приборов и отогните панель на себя – жгут будет виден в гофрированной трубке, закрепленной пластиковыми хомутами к металлическому каркасу.

Проверку начинайте с визуального осмотра: ищите перетертые участки изоляции, оплавления, следы коррозии на контактах или механические повреждения гофры. Особое внимание уделите местам изгибов – у левого края панели и в зоне перехода к блоку предохранителей. Используйте фонарик и зеркало на гибком держателе для осмотра труднодоступных участков.

Для проверки целостности проводов используйте мультиметр в режиме прозвонки. Отсоедините разъемы от приборной панели и ЭБУ, затем прозвоните каждый провод между соответствующими контактами. Например, провод от контакта 1 разъема Х1 комбинации приборов должен звониться на контакт 25 разъема Х1 ЭБУ. Сопротивление исправного провода не должно превышать 1 Ом. Если цепь не прозванивается, ищите обрыв или замыкание на массу.

Проверьте питание и сигнальные цепи под нагрузкой. Подключите разъемы обратно, включите зажигание и измерьте напряжение на контактах: на контакте 1 разъема Х1 комбинации приборов должно быть +12 В (питание от замка зажигания), на контакте 9 – масса. Для проверки сигнальных линий (например, датчика скорости) подключите диагностический сканер и сравните показания с эталонными значениями.

При обнаружении поврежденного участка жгута замените его полностью или восстановите поврежденный провод методом пайки с термоусадкой. Избегайте скруток – они ненадежны и могут вызвать помехи. После ремонта закрепите жгут новыми пластиковыми хомутами, соблюдая заводское расположение, и проверьте работоспособность всех приборов до сборки панели.

Особенности монтажа жгута дверей и стеклоподъёмников

Жгут проводки дверей Лада Калина прокладывается через гофрированный рукав диаметром 16 мм, фиксируемый на стойке кузова пластиковыми хомутами с шагом 150–200 мм. В зоне перехода из стойки в дверь обязательно использование резинового уплотнителя 1118-6105122-00, предотвращающего перетирание изоляции о металл. При монтаже избегайте резких изгибов – минимальный радиус сгиба провода сечением 0,75 мм² не должен быть менее 25 мм, иначе возрастает риск обрыва жил при эксплуатации.

Подключение моторедуктора стеклоподъёмника выполняется через разъём 1118-3724150-00, расположенный на внутренней панели двери. Перед установкой жгута проверьте целостность контактов разъёма – окисление или деформация лепестков приводит к нестабильной работе механизма. Для фиксации проводов внутри двери применяйте пластиковые клипсы 1118-6105128-00, устанавливаемые в штатные отверстия на металлическом каркасе. При замене жгута обязательно смажьте контакты силиконовой смазкой для защиты от влаги.

Особое внимание уделите прокладке провода питания стеклоподъёмника (красный с чёрной полосой, сечение 1,5 мм²) – он должен проходить выше механизма замка, чтобы исключить защемление при закрывании двери. В зоне крепления динамика акустической системы жгут дополнительно изолируйте термоусадочной трубкой диаметром 6 мм, так как вибрации могут повредить изоляцию. После монтажа проверьте работу стеклоподъёмников в режимах «подъём», «опускание» и «автостоп» – задержка срабатывания более 0,5 секунды указывает на плохой контакт или повреждение проводки.

Разводка жгута системы зажигания и ЭБУ

Разводка жгута системы зажигания и ЭБУ

Жгут системы зажигания Лада Калина объединяет провода от катушек зажигания, датчиков положения коленвала (ДПКВ) и распредвала (ДПРВ), а также линии питания и сигналов к ЭБУ. Основной пучок проходит вдоль левого лонжерона под капотом, фиксируясь пластиковыми хомутами к кронштейнам кузова. Ответвления к катушкам зажигания (модуль на 8-клапанных моторах или индивидуальные катушки на 16-клапанных) идут через резиновые уплотнители в крышке клапанов. Датчик фаз (ДПРВ) подключается отдельным экранированным проводом, который крепится к жгуту через разъем белого цвета. При диагностике обращайте внимание на состояние изоляции в местах перегибов – частые обрывы возникают у разъема ЭБУ и в районе крепления к блоку цилиндров.

ЭБУ на Калине располагается под центральной консолью, за бардачком, и соединяется с основным жгутом через 55-контактный разъем. Питание на блок подается по проводам красного (+12В) и черного (масса) цветов, идущим от монтажного блока салона. Сигнальные линии от датчиков температуры охлаждающей жидкости (ДТОЖ) и детонации (ДД) подключаются через отдельные ответвления жгута, проложенные вдоль впускного коллектора. Для проверки целостности цепей используйте мультиметр в режиме прозвонки: сопротивление между контактами ЭБУ и датчиками не должно превышать 0,5 Ом. При замене жгута обязательно смазывайте разъемы контактной смазкой для предотвращения окисления.

Подключение жгута освещения: фары, габариты, поворотники

Подключение жгута освещения: фары, габариты, поворотники

Жгут освещения Лада Калина объединяет провода передних фар, габаритных огней и поворотников в единую систему. Основной пучок проходит под капотом вдоль левого брызговика, фиксируясь пластиковыми хомутами к кузову. Ключевые точки подключения – монтажный блок (предохранители F1, F2, F19) и блок управления светом (БУС) в салоне. Перед началом работ отсоедините клемму «минус» аккумулятора.

Для подключения фар используйте разъемы X1 и X2 на монтажном блоке. Левый разъем (X1) отвечает за ближний свет (контакт 1 – плюс, 2 – масса), правый (X2) – за дальний (контакт 1 – плюс, 3 – масса). Провода от фар идут в жгуте сечением 1,5 мм², цветовая маркировка: ближний – синий с черной полосой, дальний – белый с черной полосой. Проверьте целостность изоляции на участке от фары до монтажного блока – частые повреждения возникают у креплений к кузову.

  • Габаритные огни подключаются через предохранитель F19 (7,5 А). Проводка от передних габаритов (оранжевый провод) идет в общем жгуте с поворотниками, затем разветвляется у левого крыла. Масса габаритов выведена на кузов через болт крепления фары (M6).
  • Задние габариты запитаны через тот же предохранитель, но провод (коричневый с красной полосой) проходит в жгуте заднего бампера. При замене ламп проверяйте состояние контактов в патроне – окисление приводит к мерцанию.

Поворотники питаются от реле-прерывателя К3 (монтажный блок). Передний левый поворотник (желтый провод) и правый (желтый с черной полосой) подключены к разъему X3 (контакты 1 и 2 соответственно). Масса выведена на кузов через болт крепления подкрылка. При неработающем поворотнике первым делом проверьте реле – характерный щелчок при включении должен быть слышен.

Для диагностики используйте мультиметр в режиме прозвонки. Сопротивление между массой и контактом лампы должно быть не более 0,5 Ом. Если значение выше, зачистите точки крепления массы на кузове (часто окисляются болты под фарами). При замене жгута освещения фиксируйте провода в штатных креплениях – провисание приводит к перетиранию об острые кромки кузова.

Особое внимание уделите герметичности разъемов фар. Влага, попадая в контакты, вызывает короткое замыкание и перегорание предохранителей. После подключения обработайте разъемы силиконовой смазкой или специальным спреем для электроконтактов. При установке нештатных фар проверьте соответствие нагрузки предохранителей – стандартные рассчитаны на 10 А для ближнего света.

Типовые ошибки при подключении:

  1. Перепутаны провода ближнего и дальнего света – проверяйте по цветовой маркировке.
  2. Не затянута масса габаритов – приводит к нестабильной работе.
  3. Использование проводов меньшего сечения – вызывает падение напряжения на лампах.
  4. Игнорирование проверки реле поворотников – часто причина неисправности кроется в нем, а не в лампах.

После сборки включите все цепи и убедитесь в отсутствии нагрева проводов в местах соединений.

Жгут проводки багажника и задних фонарей: точки крепления

Жгут проводки багажника Лада Калина проходит вдоль левого лонжерона кузова, фиксируясь в трёх ключевых точках: под пластиковым кожухом заднего бампера (клипса на расстоянии 150 мм от кромки), на кронштейне крепления амортизатора (болт М6) и у ввода в багажник через резиновый уплотнитель. На участке от задних фонарей до разъёма блока управления освещением (БУО) жгут закреплён пластиковыми хомутами к металлической скобе на днище кузова – точка расположена на 30 мм выше нижней кромки порога. При демонтаже проверяйте целостность фиксаторов: трещины в клипсах приводят к перетиранию изоляции о кромки отверстий.

Для задних фонарей жгут разветвляется на два ответвления:

  • Левое – проходит через гофру в левой задней стойке, крепится к кузову двумя саморезами (длина 12 мм) в точках с координатами: 200 мм от края багажника и 80 мм от нижней кромки проёма.
  • Правое – фиксируется аналогично, но с дополнительным зажимом на кронштейне крепления замка багажника (болт М5).

При замене жгута используйте гофру диаметром 16 мм с внутренним уплотнителем – это предотвращает попадание влаги в разъёмы фонарей. Избегайте натяжения проводов: минимальный радиус изгиба – 30 мм.

Ссылка на основную публикацию
