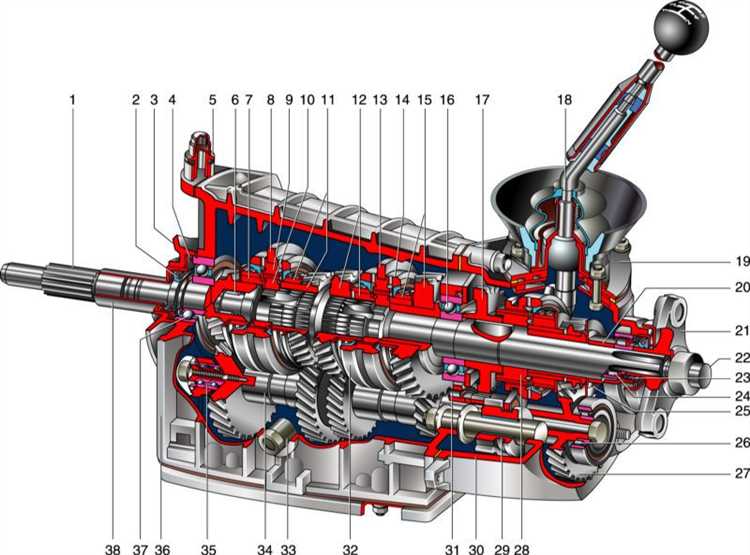

Коробка передач на Тойота Королла (особенно модели с двигателями 1.4 и 1.6 литра, серии E120/E130, 2000–2007 годов) – надежный агрегат, но даже она требует ремонта при пробегах свыше 150–200 тыс. км. Типичные проблемы: износ синхронизаторов 2-й и 3-й передач, течь сальников первичного вала, люфт подшипников. Разборка КПП – задача трудоемкая, но выполнимая при наличии инструмента и точного понимания последовательности действий. В этом материале – детализированная инструкция без лишних описаний.
Перед началом работ подготовьте: набор головок (10, 12, 14, 17 мм), динамометрический ключ (моменты затяжки от 25 до 65 Н·м), съемник подшипников, магнит для мелких деталей, емкость для слива масла (около 2,1 литра для МКПП C50/C56). Обязательно снимите минусовую клемму с АКБ – случайное замыкание проводки при демонтаже КПП может вывести из строя блок управления. Работайте на подъемнике или смотровой яме: коробка весит 38–42 кг, и удерживать её вручную небезопасно.
Первый этап – демонтаж агрегата. Отсоедините тросы переключения передач (крепление на 10 мм), снимите стартер (болты на 14 мм), отключите датчик скорости (разъем на корпусе КПП). Выкрутите болты крепления коробки к двигателю (6 точек, головка на 17 мм) и к подрамнику (2 болта на 14 мм). Опустите КПП на трансмиссионную стойку или используйте гидравлический домкрат с резиновой подкладкой – металлический корпус легко повредить при неаккуратном контакте.
Разборка начинается с крышки механизма выбора передач. Открутите 7 болтов (головка на 10 мм), снимите крышку вместе с вилками и штоками. Проверьте состояние пластиковых сухарей – при износе замените (артикул 33368-12010). Далее демонтируйте заднюю крышку (5 болтов на 12 мм), чтобы получить доступ к вторичному валу. Обратите внимание на прокладку – при повреждении используйте оригинальную (артикул 33311-12020) или качественный аналог (например, Victor Reinz 71-33311-00).
Для снятия первичного вала потребуется специальный съемник (например, OTC 6495). Подшипник запрессован с натягом 0,02–0,04 мм – без инструмента выпрессовать его не получится. Вторичный вал извлекайте вместе с шестернями, предварительно сняв стопорное кольцо (используйте щипцы для внутренних колец). Проверьте зубья шестерен на сколы и выработку – при наличии дефектов замените комплектом (артикул 33030-12040 для 2-й передачи).
Подшипники промойте в керосине и проверьте на люфт. Радиальный зазор не должен превышать 0,05 мм – иначе замените (артикулы: первичный вал – 90363-35003, вторичный – 90363-30002). Сальники (первичного вала – 90311-35015, хвостовика – 90311-38017) меняйте в любом случае – их ресурс редко превышает 100 тыс. км. Сборку проводите в обратной последовательности, соблюдая моменты затяжки: болты крышек – 25 Н·м, болты крепления КПП к двигателю – 65 Н·м.
Необходимые инструменты и подготовка рабочего места
Разборка коробки передач Тойота Королла требует специфического набора инструментов, без которых работа станет невозможной или опасной. Базовый комплект включает торцевые головки на 10, 12, 14, 17 и 19 мм – стандартные размеры для болтов КПП этой модели. Обязательны удлинители для головок (150 и 300 мм) и карданный шарнир для доступа к труднодоступным креплениям. Не обойтись без динамометрического ключа с диапазоном 20–100 Н·м: моменты затяжки болтов синхронизаторов и подшипников критичны для последующей сборки.
Для демонтажа подшипников и сальников потребуются съемники: универсальный трехлапый (для подшипников диаметром до 80 мм) и специализированный для стопорных колец (например, KTC-4730). Разборка вторичного вала невозможна без пресса с усилием не менее 5 тонн – попытки выбить подшипники молотком приведут к деформации посадочных мест. Также подготовьте магнитную отвертку для извлечения мелких деталей (стопорных колец, шайб) и пинцет с изогнутыми губками для работы в узких полостях.
Рабочее место должно быть оборудовано верстаком с тисками, способными выдерживать нагрузку до 200 кг. Тиски оснастите мягкими губками из алюминия или меди, чтобы не повредить корпус КПП при фиксации. Если верстака нет, используйте гидравлический домкрат с деревянной подкладкой для поддержки коробки на высоте 80–100 см – это оптимальный уровень для удобного доступа ко всем узлам.
Организуйте зону для раскладки деталей в порядке демонтажа. Подойдут пластиковые лотки с ячейками или магнитные подносы (для металлических элементов). Каждую группу деталей – валы, шестерни, синхронизаторы – помещайте в отдельные контейнеры с маркировкой. Для мелких компонентов (пружин, шариков фиксаторов) используйте герметичные пакеты с zip-замком, чтобы исключить потерю. Избегайте хранения деталей навалом: это приведет к царапинам и затруднит последующую сборку.
Освещение – критически важный фактор. Установите направленный светодиодный светильник с регулируемой яркостью (не менее 1000 люмен) и цветовой температурой 4000–5000 К. Это позволит различать микротрещины на шестернях и износ синхронизаторов. Дополнительно используйте налобный фонарь для осмотра внутренних полостей коробки. Избегайте работы при естественном освещении: тени искажают восприятие зазоров и повреждений.
Подготовьте смазочные материалы и расходники заранее. Для промывки деталей используйте керосин или специализированный очиститель (например, Liqui Moly 1900) – бензин разрушает резиновые уплотнения. Для консервации подшипников и валов на время хранения применяйте трансмиссионное масло GL-4 75W-90. Запаситесь новыми сальниками (артикулы 90311-38016 для первичного вала и 90311-35020 для вторичного) и прокладками поддона (90430-18001).
Обеспечьте вентиляцию рабочей зоны. Пары керосина и остатков трансмиссионного масла токсичны при длительном вдыхании. Если работа ведется в гараже, установите вытяжной вентилятор с производительностью не менее 300 м³/ч. При отсутствии принудительной вентиляции используйте респиратор с угольным фильтром (класс защиты FFP2). Избегайте курения и открытого огня в радиусе 3 метров от рабочего места.
Перед началом работ отключите аккумулятор автомобиля и слейте трансмиссионное масло из КПП. Для этого потребуется шестигранник на 10 мм (пробка слива) и емкость объемом не менее 3 литров. Масло сливайте горячим – сразу после поездки, когда оно разжижено. Это ускорит процесс и позволит оценить наличие металлической стружки в отработке, что укажет на износ подшипников или шестерен. После слива протрите сливное отверстие безворсовой ветошью и установите новую прокладку под пробку (артикул 90430-12031).
Снятие коробки передач с автомобиля без повреждений
Перед началом работ отсоедините аккумулятор и слейте трансмиссионное масло через сливную пробку, расположенную в нижней части картера КПП. Для Тойоты Королла с двигателями 1ZR-FE или 2ZR-FE потребуется снять стартер, открутив два болта на 14 мм и отсоединив силовой провод. Ослабьте хомут на тяге переключения передач и отсоедините её от рычага на коробке, чтобы избежать деформации при демонтаже.
Поддержите двигатель гидравлическим домкратом с деревянной проставкой, чтобы предотвратить провисание агрегата после снятия опор. Открутите три болта крепления левой опоры двигателя (два на 17 мм, один на 14 мм) и снимите её. На моделях с 2008 по 2013 год потребуется дополнительно демонтировать кронштейн гидроусилителя, закреплённый двумя болтами на 12 мм.
Отсоедините все электрические разъёмы: датчик скорости (расположен сверху КПП), датчик заднего хода (сбоку, рядом с механизмом выбора передач) и провод массы на корпусе коробки. Для доступа к верхним болтам крепления КПП к двигателю используйте удлинитель с карданным шарниром – на Королле их три: два спереди (на 17 мм) и один сзади (на 14 мм).
Перед отсоединением коробки от двигателя убедитесь, что все болты крепления сняты, включая скрытый болт под кронштейном троса сцепления. Опустите домкрат с двигателем на 5–7 см, чтобы первичный вал вышел из зацепления с маховиком. При извлечении КПП тяните её строго горизонтально, избегая перекосов – зазор между картером сцепления и маховиком составляет всего 3–5 мм.
После снятия осмотрите посадочные поверхности на предмет задиров или остатков герметика. Очистите их безворсовой салфеткой, смоченной в бензине, и проверьте состояние направляющих втулок на первичном валу. При установке новой или отремонтированной коробки нанесите тонкий слой герметика Toyota FIPG на стык картера сцепления и блока цилиндров, избегая попадания в каналы системы смазки.
Демонтаж и проверка состояния подшипников и валов
Перед началом работ снимите стопорные кольца и фиксирующие пластины с валов. Для первичного вала используйте съёмник с захватом под внутреннее кольцо подшипника – усилие прикладывайте равномерно, избегая перекосов. Вторичный вал требует демонтажа синхронизаторов и шестерён: зафиксируйте его в тисках через мягкие прокладки, чтобы не деформировать шлицы. Подшипники снимайте только после полного удаления всех блокирующих элементов – попытки выпрессовки при наличии стопорных колец приведут к повреждению посадочных мест.
Проверка подшипников начинается с визуального осмотра. Ищите следы выкрашивания металла на дорожках качения, трещины на сепараторах и потемнения от перегрева. Вращайте подшипник вручную: заедания, люфт свыше 0,05 мм или металлический скрежет указывают на необходимость замены. Для точной диагностики используйте микрометр – измерьте внутренний и наружный диаметры, сравните с заводскими допусками (для C50/C52: первичный вал – 35±0,008 мм, вторичный – 30±0,007 мм).
- Подшипники с признаками усталостного разрушения (шелушение, раковины) заменяйте комплектом – даже если один кажется исправным, ресурс остальных уже исчерпан.
- Обратите внимание на уплотнительные кольца: затвердевание резины или деформация – повод для замены, иначе течь масла неизбежна.
- Проверьте состояние игольчатых подшипников синхронизаторов: износ свыше 0,1 мм на диаметр требует установки новых.
Валы осматривайте под увеличением (лупа 5–10х) на предмет микротрещин, особенно в зонах перехода диаметров и у основания шлицев. Измерьте биение индикатором часового типа: допустимое значение – не более 0,03 мм для первичного вала и 0,05 мм для вторичного. При превышении нормы вал подлежит шлифовке или замене. Оцените износ шлицев: задиры глубиной более 0,2 мм или сколы на кромках – критический дефект, требующий замены вала.
Для проверки посадочных мест под подшипники используйте калибры-пробки. Если калибр диаметром на 0,01 мм меньше номинала входит с усилием менее 5 Н·м – посадочное место изношено. Восстановление возможно методом наплавки с последующей расточкой, но для коробок C50/C52 экономически целесообразнее заменить корпус. При установке новых подшипников нагревайте их в масляной ванне до 80–90°C – это обеспечит равномерную посадку без перекосов.
Сборку начинайте с установки валов в корпус, предварительно смазав посадочные места трансмиссионным маслом. Затяжку подшипниковых крышек производите динамометрическим ключом: момент для C50 – 18–22 Н·м, для C52 – 20–25 Н·м. После сборки проверьте вращение валов: оно должно быть плавным, без заеданий. Если при прокрутке слышен шум – разберите узел повторно и проверьте соосность подшипников.
Разборка синхронизаторов и шестерён на первичном валу
Перед началом работ зафиксируйте первичный вал в тисках с мягкими губками, чтобы избежать деформации шлицев. Используйте съёмник для стопорных колец (например, Hazet 2170-1) – стандартные плоскогубцы могут повредить канавки. Первым демонтируйте стопорное кольцо синхронизатора 3-й/4-й передачи, поддев его с внутренней стороны вала. Обратите внимание на положение кольца: метка на нём должна совпадать с пазом на валу, иначе при сборке возникнут проблемы с зацеплением.
Снимите блокирующее кольцо синхронизатора, аккуратно поддев его отвёрткой с плоским жалом – не допускайте перекосов, иначе латунные сухари могут выпасть и потеряться. Для извлечения муфты синхронизатора потребуется специальный съёмник (например, Lisle 30200) или оправка диаметром 45–50 мм. Ударьте молотком по оправке с противоположной стороны вала, чтобы муфта сошла с посадочного места. Храните сухари в отдельной ёмкости с маркировкой: их количество и расположение критичны для корректной работы.
Шестерни 3-й и 4-й передач снимаются после демонтажа подшипников. Для этого используйте двухлапчатый съёмник (например, OTC 6494) с захватом за внутреннюю обойму. Если шестерня сидит плотно, прогрейте её промышленным феном до 120–150°C – это расширит металл и облегчит снятие. Избегайте ударов по зубьям: даже микротрещины приведут к преждевременному износу. Проверьте состояние игольчатых подшипников под шестернями: при наличии люфта или следов выкрашивания замените их комплектом (артикул Toyota 90364-40062 для 3-й передачи).
Особое внимание уделите синхронизатору 1-й/2-й передачи: его муфта часто закисает из-за скопления продуктов износа. Перед снятием обработайте посадочное место проникающей смазкой (например, CRC 5-56) и выдержите 15–20 минут. При демонтаже стопорного кольца используйте щипцы с регулируемым захватом (например, Knipex 45 10 160) – кольцо имеет высокое усилие натяжения. Шестерни 1-й и 2-й передач снимаются аналогично высшим, но требуют большего усилия из-за меньшего диаметра вала. Проверьте состояние конусных поверхностей синхронизаторов: риски глубиной более 0,1 мм – повод для замены.
После разборки промойте все детали в керосине или специализированном очистителе (например, Motul Gear Clean), используя жёсткую кисть для удаления металлической стружки. Осмотрите зубья шестерён на предмет сколов и питтинга: допустимый износ – не более 0,3 мм по высоте зуба. Замените все уплотнительные кольца (артикул Toyota 90301-22008 для синхронизаторов) независимо от их состояния. При сборке нанесите на конусные поверхности синхронизаторов тонкий слой трансмиссионного масла GL-4 75W-90 – это предотвратит задиры в первые часы работы.
Особенности разборки дифференциала и механизма выбора передач
Дифференциал в коробках передач Тойота Королла (особенно в моделях с двигателями 1ZZ-FE и 2ZZ-GE) требует предельной осторожности при демонтаже из-за хрупкости сателлитов и оси. Перед снятием стопорного кольца проверьте наличие меток на корпусе дифференциала и ведомой шестерне главной передачи – их совмещение при сборке критично для сохранения заводских настроек. Используйте съемник для подшипников с усилием не более 3 кН, чтобы избежать деформации посадочных мест. Особое внимание уделите состоянию игольчатых подшипников сателлитов: их износ свыше 0,05 мм требует замены всего комплекта.
Механизм выбора передач в C50/C52/C56 отличается наличием пластиковых втулок в рычагах селектора, которые часто разрушаются при разборке. Перед отсоединением тяг отметьте их положение относительно шлицевых соединений – смещение даже на 1–2 мм приведет к нечеткому включению передач. Для демонтажа вала выбора передач потребуется специальный ключ Torx T40 с удлинителем, так как болты расположены в труднодоступной зоне под кронштейном. При снятии пружинного фиксатора используйте магнитный захват – потеря мелких деталей в картере недопустима.
Корпус дифференциала в сборе с ведомой шестерней снимается только после удаления стопорного кольца подшипника вторичного вала. Для этого применяйте гидравлический пресс с оправкой диаметром 45 мм, центрируя усилие строго по оси. Попытки выбить подшипник молотком приведут к повреждению посадочного места в картере. При разборке обратите внимание на состояние зубьев ведомой шестерни: наличие питтинга или сколов свыше 10% площади зуба требует замены пары главной передачи.
В механизме выбора передач особого контроля требует состояние синхронизаторов 3–4 передач – их блокирующие кольца изнашиваются быстрее остальных из-за высоких нагрузок. При разборке проверьте зазор между кольцом и шестерней: допустимое значение – 0,8–1,2 мм. Превышение этого параметра на 0,3 мм и более указывает на необходимость замены. Для снятия вилок переключения используйте съемник с захватом за технологические выступы – приложение усилия к рабочим поверхностям приведет к их деформации.
Сборка дифференциала начинается с установки сателлитов на ось с предварительным нанесением трансмиссионного масла класса GL-4 (например, Toyota Gear Oil LV 75W). Момент затяжки гайки ведомой шестерни – 98–118 Н·м, при этом обязательно используйте динамометрический ключ с угловым индикатором. После сборки проверьте легкость вращения сателлитов: заедание указывает на перекос оси или повреждение подшипников. Механизм выбора передач перед установкой смажьте консистентной смазкой (например, Toyota Grease LT2) в точках трения рычагов и втулок.
