Динистор DB3 – распространённый компонент в схемах управления симисторами, особенно в регуляторах мощности, диммерах и импульсных источниках питания. Его ключевые параметры: напряжение переключения 32±4 В, ток удержания 2 мА, импульсный ток до 2 А. Однако в ряде случаев требуется замена: из-за дефицита, стоимости или специфических требований к характеристикам. Рассмотрим прямые и функциональные аналоги, их отличия и области применения.
Прямые аналоги DB3 с идентичными или близкими параметрами включают BR100/03 (производство STMicroelectronics), NTE6407 (NTE Electronics) и K1121КТ1 (отечественный аналог). Все они сохраняют напряжение переключения в диапазоне 28–36 В, но отличаются по максимальному току и термостабильности. Например, BR100/03 выдерживает импульсный ток до 3 А, что делает его предпочтительным для схем с высокими нагрузками. K1121КТ1, в свою очередь, имеет более жёсткий допуск по напряжению (±3 В), что важно для прецизионных устройств.
Функциональные аналоги – компоненты с иными параметрами, но пригодные для замены при корректировке схемы. К ним относятся DB4 (напряжение переключения 40±4 В), MBS4991 (Motorola, 26–34 В) и P0102DA (ST, 25–35 В). При использовании DB4 потребуется увеличить резистор в цепи управления симистора на 10–15%, чтобы компенсировать более высокий порог срабатывания. MBS4991 подходит для низковольтных приложений, но требует проверки на устойчивость к помехам из-за меньшего гистерезиса.
При выборе аналога учитывайте не только электрические параметры, но и условия эксплуатации. Для схем с частыми переключениями (>10 кГц) критична скорость восстановления – здесь BR100/03 превосходит DB3 на 20–30%. В устройствах с широким температурным диапазоном (-40…+125°C) надёжнее K1121КТ1 или P0102DA, так как они сохраняют стабильность параметров при экстремальных температурах. Для массового производства экономически оправдан NTE6407, несмотря на более высокую стоимость, благодаря снижению брака из-за жёсткого контроля качества.
Какие компоненты заменяют DB3 в схемах с симисторами
DB3 – популярный динистор с напряжением переключения 32 В, но его аналоги часто выбирают из-за доступности, температурной стабильности или других параметров. Основные замены делятся на две группы: динисторы с близкими характеристиками и альтернативные схемотехнические решения. К первой группе относятся:
- BR100/DB4 – напряжение переключения 40 В, отличается более высоким током удержания (до 15 мА против 5 мА у DB3), что требует корректировки резистора в цепи управления симистора.
- NTE6407 – аналог DB3 с идентичными параметрами, но улучшенной термостабильностью (рабочий диапазон от -40°C до +125°C).
- HT-32 – китайский аналог с напряжением 32 В, но меньшим разбросом параметров (±2 В против ±4 В у DB3).
- K1120А1 – отечественный динистор с напряжением 30 В, подходит для схем с пониженным напряжением питания.
При выборе аналога критически важно учитывать не только напряжение переключения, но и ток удержания, время восстановления и максимальный ток. Например, DB4 требует увеличения номинала резистора в цепи управления на 20–30% для стабильной работы с симисторами типа BT136 или MAC97A6. Для высоковольтных схем (220 В и выше) предпочтительнее NTE6407 из-за меньшего тока утечки при повышенных температурах.
В случаях, когда динисторы недоступны или требуется гибкость настройки, используют альтернативные схемы:
- RC-цепочка с диодом – простая замена для фазового управления. Конденсатор заряжается через резистор, а диод (например, 1N4007) формирует импульс для открытия симистора. Недостаток – зависимость от частоты сети и температуры.
- Триггер Шмитта на транзисторах – обеспечивает стабильное срабатывание при изменении напряжения питания. Схема на двух транзисторах (например, BC547) с обратной связью позволяет точно настраивать порог переключения.
- Микросхемы управления – специализированные ИМС типа MOC3021 (оптопара с детектором нуля) или TCA785 (контроллер фазового управления). Подходят для сложных схем с обратной связью, но увеличивают стоимость и габариты устройства.
Для замены DB3 в типовых схемах регулировки яркости ламп или управления двигателями оптимальны BR100 или HT-32 – они совместимы по цоколевке и не требуют доработки печатной платы. В устройствах с жесткими условиями эксплуатации (промышленные регуляторы, нагреватели) лучше использовать NTE6407 или схему на MOC3021, так как они обеспечивают надежность при перепадах температуры и напряжения. При проектировании новых устройств стоит учитывать, что современные симисторы (например, BTA16) часто работают с меньшими токами управления, что позволяет применять динисторы с пониженным током удержания, такие как K1120А1.

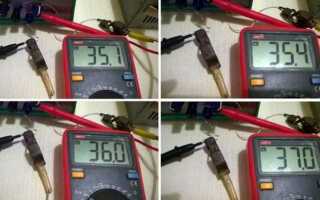

Технические параметры аналогов DB3: напряжение и ток срабатывания
DB3 – симметричный динистор с типовым напряжением срабатывания 32 В и током удержания 5 мА. Его аналоги, применяемые в симисторных схемах, отличаются разбросом параметров, критичных для стабильности работы. Например, BR100/03 имеет напряжение переключения 28–36 В при токе срабатывания 100 мкА, что делает его чувствительным к помехам. Для схем с низким уровнем сигнала (например, в диммерах) предпочтителен HT-32 с фиксированным напряжением 32 В ±4 В и минимальным током 50 мкА, снижающим вероятность ложных срабатываний.
Ключевое отличие аналогов – гистерезис напряжения. У DB3 разница между прямым и обратным переключением составляет ~2 В, тогда как у K1013ВЖ1 (отечественный аналог) – до 5 В. Это важно для схем с реверсивной нагрузкой: увеличенный гистерезис предотвращает самопроизвольное отключение при колебаниях сети. Однако для высокочастотных приложений (свыше 1 кГц) лучше использовать MBS4991 с гистерезисом менее 1 В и временем переключения 1 мкс.
Ток срабатывания определяет нагрузочную способность драйвера симистора. У DB3 минимальный ток переключения – 5 мА, что требует токоограничивающего резистора в цепи управления. Аналоги с пониженным током (например, NTE6407 – 2 мА) позволяют уменьшить номинал резистора до 1 кОм, снижая потери мощности. Однако при работе с индуктивной нагрузкой (реле, трансформаторы) безопаснее выбирать аналоги с током удержания не менее 8 мА (как у ST22), чтобы избежать дребезга контактов.
Температурная зависимость параметров у аналогов DB3 варьируется. У BR100/03 напряжение срабатывания снижается на 0,1 В/°C при нагреве свыше 50°C, что может привести к преждевременному открытию симистора. В отличие от него, HT-32 сохраняет стабильность ±0,5 В в диапазоне −40…+125°C, что критично для промышленных применений. Для схем с жесткими температурными условиями рекомендуется проверять datasheet на коэффициент температурного дрейфа (TCVBO).
Максимальный импульсный ток аналогов влияет на надежность при переходных процессах. DB3 выдерживает 2 А в течение 10 мкс, тогда как MBS4991 – до 5 А при тех же условиях. Это позволяет использовать его в схемах с емкостной нагрузкой (например, блоки питания), где броски тока достигают 3–4 А. При выборе аналога для таких приложений следует учитывать не только статический ток срабатывания, но и пиковые значения, указанные в спецификации.
Для замены DB3 в типовых схемах (диммеры, регуляторы мощности) оптимальны аналоги с близкими параметрами: HT-32 (32 В, 5 мА) или BR100/03 (28–36 В, 100 мкА). В высоковольтных цепях (до 400 В) применяют MBS4991 (32 В, 2 мА) или K1013ВЖ1 (30–35 В, 8 мА). При проектировании важно сопоставлять не только напряжение и ток срабатывания, но и динамические характеристики (время переключения, гистерезис), чтобы избежать нестабильной работы симистора.

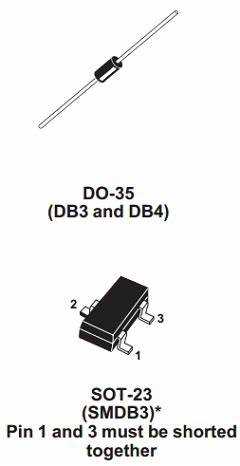

Сравнение корпусов и монтажных размеров аналогов DB3
При выборе аналога для замены DB3 в симисторных схемах с высокими токами (свыше 1 А) стоит учитывать не только габариты, но и тепловые характеристики корпуса. Например, аналог 1N5758 (в корпусе DO-41) имеет длину 5,2 мм и диаметр 2,7 мм, что позволяет использовать его с радиаторами или теплоотводящими площадками на плате. Однако его монтаж требует большего шага между компонентами (не менее 5 мм), что не всегда приемлемо в современных устройствах. Для таких случаев подходит аналог P0102DA (STMicroelectronics) в корпусе SOT-223 с размерами 6,5×3,5×1,8 мм и возможностью крепления к теплоотводу через металлизированную площадку.
В устройствах с ограниченным пространством, например, в импульсных блоках питания, аналог DB3 в корпусе MiniMELF (DO-213AA) – оптимальное решение. Его размеры 3,6×1,6 мм позволяют размещать компонент на платах с шагом 1,27 мм, а стеклянный корпус обеспечивает стабильность параметров при температурах до +125°C. Однако пайка требует точного позиционирования: смещение на 0,2 мм может привести к некачественному контакту. Для ручного монтажа лучше выбрать аналог в корпусе DO-35 с более широкими допусками.
При проектировании плат с аналогами DB3 важно учитывать не только габариты, но и высоту корпуса. Например, аналог DB3 в корпусе SOD-80 имеет высоту 2,7 мм, что может мешать установке рядом расположенных компонентов (например, конденсаторов высотой 3 мм). В таких случаях рекомендуется использовать аналоги в низкопрофильных корпусах, таких как DFN (например, NCP101X в корпусе 2×2 мм с высотой 0,8 мм), или предусматривать зазоры на плате. Для вертикального монтажа подходят аналоги в корпусах TO-92 (например, MCR100-6), где высота достигает 5 мм, но требуется дополнительное крепление к плате.
Особенности работы аналогов DB3 при разных температурах
Аналоги динистора DB3, такие как HT-32, BR100/03 и K1V17, демонстрируют температурную зависимость порогового напряжения включения. При повышении температуры с 25°C до 85°C напряжение переключения снижается на 10–15% для большинства аналогов. Например, у HT-32 при 25°C оно составляет 32 В, а при 85°C падает до 28–29 В. Это критично для схем с жесткими требованиями к стабильности запуска, где допустимое отклонение не превышает ±5%.
Температурный коэффициент тока удержания (IH) у аналогов DB3 варьируется в пределах 0,1–0,3%/°C. Для BR100/03 при 25°C IH равен 50 мкА, а при −40°C возрастает до 70–80 мкА. В схемах с низким током нагрузки (менее 10 мА) это может приводить к ложным срабатываниям или нестабильной работе симистора. Рекомендуется использовать резисторы смещения с температурной компенсацией или выбирать аналоги с минимальным коэффициентом, например, K1V17 (0,12%/°C).
Время включения аналогов DB3 также зависит от температуры. При снижении температуры до −20°C задержка срабатывания увеличивается на 20–40% относительно номинальных значений. Для HT-32 при 25°C время включения составляет 1,5 мкс, а при −20°C – до 2,1 мкс. В высокочастотных приложениях (свыше 1 кГц) это может вызывать рассинхронизацию управляющих импульсов. Решением служит предварительный прогрев схемы или использование аналогов с меньшей температурной зависимостью, таких как DB3TG (задержка 1,2 мкс при −20°C).
Обратный ток утечки (IR) аналогов растет экспоненциально с повышением температуры. Для BR100/03 при 25°C IR не превышает 1 мкА, но при 100°C достигает 10–15 мкА. В схемах с высокоомными нагрузками (R > 1 МОм) это приводит к паразитному открытию симистора. Для минимизации эффекта рекомендуется шунтировать динистор резистором 100–500 кОм или применять аналоги с улучшенной изоляцией, например, MBS4991 (IR = 5 мкА при 100°C).
Температурный диапазон эксплуатации аналогов DB3 ограничен конструктивными особенностями. Большинство приборов (HT-32, BR100/03) работают в пределах −40°C…+125°C, но при температурах выше 100°C наблюдается дрейф параметров. Например, у K1V17 при 125°C напряжение переключения снижается на 20%, а ток утечки возрастает в 3–5 раз. Для экстремальных условий (до +150°C) подходят специализированные аналоги, такие как 1N5758, сохраняющие стабильность параметров в расширенном диапазоне.
При выборе аналога DB3 для температурно-нестабильных условий ключевыми критериями становятся: минимальный температурный коэффициент напряжения переключения, низкий обратный ток утечки и стабильность времени включения. Для схем с жесткими требованиями к точности рекомендуется проводить термокомпенсацию с помощью термисторов или использовать интегральные решения, например, MOC3021 с встроенным динистором, где температурная зависимость сведена к минимуму за счет внутренней коррекции.

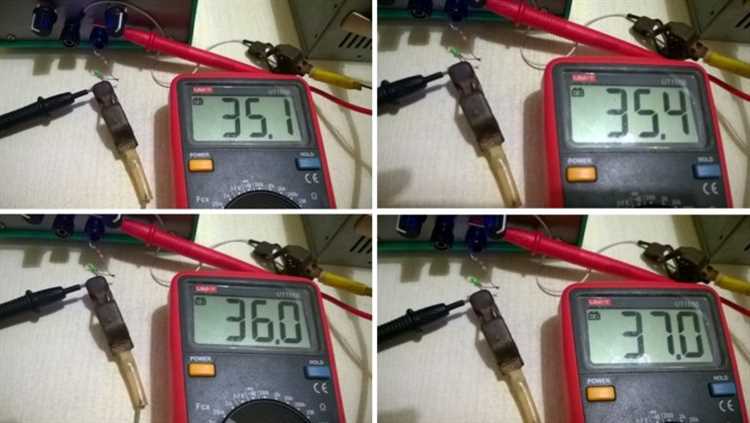

Как подобрать аналог DB3 для регулировки мощности нагрузки
DB3 – симметричный динистор с напряжением переключения около 32 В, используемый в схемах фазового управления симисторами. При выборе аналога ключевые параметры: напряжение переключения (VBO), максимальный ток в открытом состоянии (IT) и допустимое обратное напряжение (VRRM). Для большинства бытовых применений (диммеры, регуляторы мощности до 1 кВт) подходят аналоги с VBO в диапазоне 28–36 В и IT ≥ 100 мА. Превышение этих значений приведёт к нестабильной работе или повреждению схемы.
Среди прямых аналогов DB3 выделяются HT-32 (32 В, 200 мА) и BR100/03 (30 В, 150 мА). Первый идентичен по характеристикам, второй имеет чуть меньшее напряжение переключения, что может потребовать корректировки резистора в цепи управления. Для схем с высоким пусковым током (например, двигатели) предпочтительнее NTE6408 (35 В, 300 мА) – его запас по току снижает риск ложных срабатываний.
При замене DB3 на динисторы с другим VBO критически важно пересчитать номиналы резисторов в цепи заряда конденсатора. Формула для расчёта времени задержки: t = R × C × ln(1 / (1 − VBO/Vпит)). Например, при замене DB3 (32 В) на K1V33 (33 В) и напряжении питания 220 В время задержки увеличится на ~3%, что сместит фазу управления. Для компенсации уменьшите сопротивление R на 5–10%.
Несимметричные динисторы (например, DB4 с VBO 40 В) не подходят для симисторных схем из-за разницы в прямом и обратном напряжении переключения. Это нарушит симметрию полуволн сетевого напряжения, вызвав неравномерную работу нагрузки и повышенные помехи. Исключение – специализированные схемы с дополнительными выпрямительными диодами, но их применение оправдано только в промышленных регуляторах.
Для импульсных нагрузок (лампы накаливания, ТЭНы) допустимо использовать аналоги с пониженным VBO, такие как ST2 (28 В). Это ускорит срабатывание симистора, но повысит чувствительность к помехам. В таких случаях добавьте RC-цепочку (10 кОм + 0,1 мкФ) параллельно динистору для фильтрации высокочастотных наводок. Для индуктивных нагрузок (двигатели, трансформаторы) выбирайте аналоги с повышенным VRRM (≥ 200 В), например MBS4991.
Перед установкой аналога проверьте его в тестовой схеме с нагрузкой 25–50% от номинальной. Измерьте осциллографом форму напряжения на управляющем электроде симистора: фронты импульсов должны быть крутыми (≤ 1 мкс), амплитуда – не менее 5 В. Если аналог даёт «размытые» импульсы, увеличьте ёмкость конденсатора в цепи заряда на 10–20% или замените динистор на модель с меньшим током удержания (например, BRX49 с IH = 5 мА).
Типовые схемы включения аналогов DB3 в цепях управления симисторами
Аналоги динистора DB3, такие как HT-32, BR100/03, или K1014ВТ1, применяются в схемах фазового управления симисторами для регулировки мощности нагрузки. Наиболее распространённая конфигурация – подключение аналога DB3 последовательно с резистором и конденсатором, формирующими RC-цепочку для задания времени задержки открытия. Типовые номиналы: резистор 47–100 кОм, конденсатор 0,1–0,47 мкФ. При достижении напряжения переключения (около 32 В для DB3, 28–36 В для аналогов) динистор открывается, подавая импульс на управляющий электрод симистора.
В схеме с регулировкой яркости ламп накаливания или мощности нагревательных элементов аналог DB3 включается между анодом симистора и его управляющим электродом через токоограничивающий резистор 100–330 Ом. Для стабилизации работы при колебаниях сетевого напряжения параллельно динистору устанавливают варистор на 47–68 В, например, 14D471K. Это предотвращает ложные срабатывания при выбросах напряжения. При использовании аналогов с меньшим напряжением переключения (например, HT-32 – 28 В) номиналы RC-цепочки корректируют для сохранения диапазона регулировки.
Для управления индуктивными нагрузками, такими как электродвигатели или трансформаторы, в цепь управляющего электрода симистора добавляют снабберную цепочку: резистор 100 Ом и конденсатор 0,01–0,1 мкФ. Это снижает высокочастотные помехи, возникающие при коммутации. Аналог DB3 в таких схемах часто шунтируют диодом 1N4007 для защиты от обратных напряжений, особенно если нагрузка имеет значительную индуктивность. Номинал резистора в RC-цепочке увеличивают до 150–220 кОм для компенсации задержки открытия симистора.
В схемах с гальванической развязкой аналог DB3 подключают через оптрон, например, MOC3021 или MOC3041. Динистор включается в цепь вторичной обмотки импульсного трансформатора или оптопары, а первичная сторона управляется микроконтроллером. При этом резистор в цепи управляющего электрода симистора выбирают 330–560 Ом, а конденсатор RC-цепочки – 0,047–0,22 мкФ. Такая конфигурация обеспечивает изоляцию до 4 кВ и устойчивость к помехам.
Для работы в цепях с пониженным напряжением (12–24 В) используют аналоги DB3 с низким напряжением переключения, например, K1014ВТ1 (18–22 В). В таких случаях RC-цепочку формируют из резистора 10–47 кОм и конденсатора 0,47–1 мкФ. Симистор выбирают с низким током управления (например, BT136-600E), а динистор шунтируют стабилитроном на 24–30 В для защиты от перенапряжений. При питании от источника постоянного тока аналог DB3 включают через диодный мост для обеспечения работы в обоих полупериодах.
В схемах с обратной связью по току или напряжению аналог DB3 применяют совместно с датчиками, например, термисторами или шунтами. Сигнал обратной связи подаётся на базу транзистора (например, BC547), который шунтирует конденсатор RC-цепочки, изменяя время задержки. Это позволяет реализовать стабилизацию мощности или защиту от перегрузок. Для надёжной работы в таких конфигурациях резистор в цепи управляющего электрода симистора уменьшают до 51–150 Ом, а аналог DB3 выбирают с минимальным разбросом напряжения переключения (например, BR100/03).
