Крестовина карданного вала – деталь, выдерживающая нагрузки до 3000 Н·м при передаче крутящего момента, но изнашивающаяся при пробеге от 50 до 100 тысяч км. Скрипы, вибрация на скорости 60–80 км/ч и люфт в шарнире – прямые признаки необходимости замены. Игнорирование этих симптомов приводит к разрушению подшипников, деформации вилок и дорогостоящему ремонту трансмиссии.
Для работы потребуется: пресс с усилием не менее 10 тонн, съемник стопорных колец, молоток 500–800 г, кернер, штангенциркуль и набор головок с удлинителями. Крестовины различаются по диаметру шипов (18–28 мм) и типу стопорных колец – внутренние или наружные. Перед покупкой проверьте маркировку на старой детали или замерьте посадочные размеры: допустимое отклонение не более 0,05 мм.
Демонтаж начинайте с фиксации кардана: зажмите вал в тисках через мягкие прокладки, чтобы не повредить трубу. Снимите стопорные кольца – если они закисли, используйте проникающую смазку и выдержку 15–20 минут. При запрессовке новой крестовины контролируйте усилие: перекос шипов на 0,1 мм сокращает ресурс детали на 40%. Смазка подшипников – только специализированная (например, Литол-24 или Mobilgrease XHP 222), наносите её через пресс-масленку до появления излишков.
Сборку завершайте проверкой биения вала: допустимое значение – не более 0,15 мм на метр длины. Если вибрация сохраняется, ищите причину в дисбалансе кардана или износе эластичной муфты. После установки проведите тестовый заезд с постепенным набором скорости до 90 км/ч, контролируя отсутствие посторонних шумов и вибраций.
Замена крестовины кардана: пошаговая инструкция
Перед началом работ подготовьте инструменты: набор головок (12–19 мм), торцевой ключ, молоток, съемник стопорных колец, пресс или тиски, смазку для крестовин (например, Литол-24), новую крестовину с подшипниками и стопорными кольцами. Убедитесь, что автомобиль стоит на ровной поверхности, зафиксирован ручным тормозом, а карданный вал демонтирован. Если работа ведется под машиной, используйте подставки или яму – домкрат не обеспечивает достаточной устойчивости.
Снимите стопорные кольца с крестовины. Для этого вставьте съемник в пазы кольца и сожмите его, пока кольцо не выйдет из канавки. Если кольца приржавели, обработайте их проникающей смазкой (WD-40) за 10–15 минут до демонтажа. При отсутствии съемника используйте тонкие отвертки, но действуйте аккуратно – повреждение посадочного места усложнит установку новой крестовины.
Выпрессуйте старые подшипники. Установите кардан на тиски так, чтобы крестовина оказалась между губками, и аккуратно выдавливайте подшипники молотком через оправку (подойдет головка на 17–19 мм). Если подшипник не поддается, нагрейте вилку кардана строительным феном до 60–80°C – металл расширится, и деталь выйдет легче. Не бейте по крестовине напрямую – это приведет к деформации.
Очистите посадочные места от грязи и ржавчины. Используйте металлическую щетку и наждачную бумагу (зернистость P120–P240). Проверьте вилки кардана на наличие трещин или износа – если обнаружены дефекты, замените деталь целиком. Нанесите тонкий слой смазки на новые подшипники и посадочные поверхности перед установкой. Это предотвратит коррозию и облегчит монтаж.
Установите новую крестовину. Вставьте ее в вилку кардана, затем запрессуйте подшипники поочередно с обеих сторон. Следите, чтобы подшипники входили ровно, без перекосов – иначе они заклинят. После запрессовки проверьте свободное вращение крестовины: она должна двигаться плавно, без заеданий. Если ход тугой, разберите узел и устраните причину (заусенцы, недостаток смазки).
Закрепите стопорные кольца. Убедитесь, что они полностью вошли в канавки и не выступают. Перед установкой кардана на автомобиль проверьте биение вала: зажмите его в тисках и прокрутите, измеряя отклонение индикатором часового типа (допустимое значение – не более 0,3 мм). Если биение превышает норму, отбалансируйте кардан на стенде или замените вал. После монтажа затяните болты крепления с моментом 40–60 Н·м (уточните значение для вашей модели автомобиля).
Необходимые инструменты и материалы для замены крестовины
Для замены крестовины карданного вала потребуется набор инструментов, адаптированный под специфику работы с шарнирами и подшипниками. Базовый комплект включает торцевые головки на 12, 13, 14 и 17 мм – стандартные размеры для болтов крепления фланцев кардана. Обязательно наличие удлинителей и карданного шарнира для головок, так как доступ к болтам часто ограничен. Шестигранные ключи на 6 и 8 мм пригодятся для снятия стопорных колец крестовины, если они предусмотрены конструкцией.
Съемник крестовин – специализированный инструмент, без которого демонтаж подшипников превратится в трудоемкий процесс. Оптимально использовать гидравлический или механический съемник с регулируемыми захватами, например, модель «FORCE 5050» или аналоги. Для извлечения старых подшипников из вилок кардана потребуется молоток с бойком из мягкого металла (латунь, бронза) или резиновая киянка, чтобы избежать деформации посадочных мест.
Новая крестовина должна соответствовать оригинальным параметрам: диаметру шипов, расстоянию между ними и типу уплотнений. Для большинства легковых автомобилей подходят крестовины с размерами 22×57 мм (например, Febi 27120) или 23×65 мм (GMB GUT-18). Перед покупкой уточните маркировку по VIN-коду или каталогу запчастей. Обратите внимание на наличие пресс-масленок – их отсутствие может потребовать ручной смазки подшипников перед установкой.
Смазочные материалы играют ключевую роль в долговечности крестовины. Используйте консистентную смазку для игольчатых подшипников, например, «Molykote BR2 Plus» или «Liqui Moly LM 50». Она должна выдерживать высокие нагрузки и температуры до +150°C. Для очистки посадочных мест и удаления старой смазки подойдет очиститель карбюратора или универсальный обезжириватель на основе нефтяных растворителей.
Дополнительные приспособления облегчат процесс: струбцина или тиски с мягкими губками для фиксации кардана при запрессовке подшипников, штангенциркуль для проверки зазоров (допустимый люфт – не более 0,05 мм), а также динамометрический ключ для затяжки болтов фланцев с моментом 40–60 Н·м. Если кардан имеет балансировочные пластины, подготовьте маркер для их разметки перед демонтажем.
Защитные средства не менее важны: перчатки из нитрила защитят руки от смазки и острых кромок, а очки предотвратят попадание металлической стружки в глаза при работе с молотком. Для подъема автомобиля используйте домкрат грузоподъемностью не менее 2 тонн и страховочные подставки – штатные домкраты часто не обеспечивают устойчивости при работе под днищем.
В случае повреждения резьбы болтов или гаек потребуется метчик и плашка соответствующего размера. Для восстановления резьбы в алюминиевых фланцах используйте ремонтные вставки «Helicoil». Если кардан имеет резиновые муфты или подвесные подшипники, подготовьте запасные детали – при демонтаже они часто выходят из строя.
Для финальной проверки работы собранного узла пригодится стробоскоп или датчик вибрации. Они помогут выявить дисбаланс кардана на ранней стадии, избежав повторного ремонта. Храните инструменты в чистоте: после работы промойте съемник и головки от смазки, чтобы предотвратить коррозию и сохранить точность при последующих использованиях.

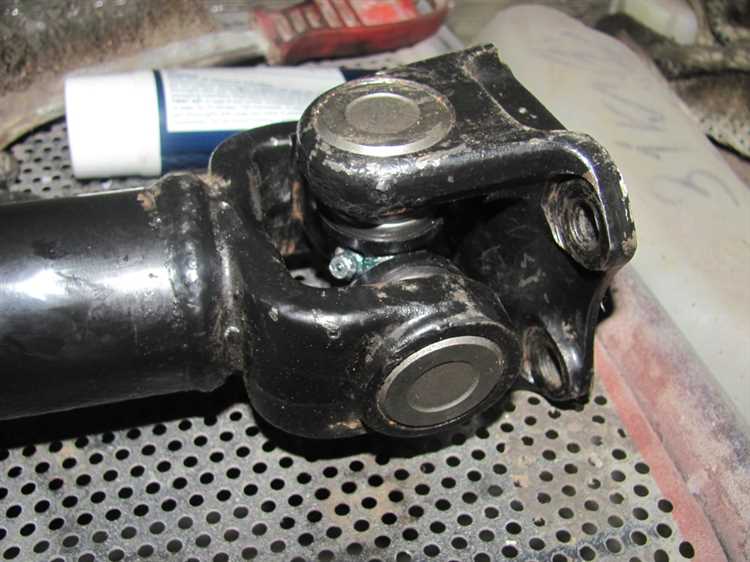

Подготовка автомобиля и снятие карданного вала
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Поднимите заднюю часть машины на домкрате, зафиксировав её на подставках (опорах) для безопасности. Убедитесь, что автомобиль устойчив: колеса должны быть заблокированы противооткатными упорами, а рычаг КПП переведен в нейтральное положение. Снимите защиту картера, если она мешает доступу к карданному валу – обычно крепится на 4–6 болтах М8 или М10.

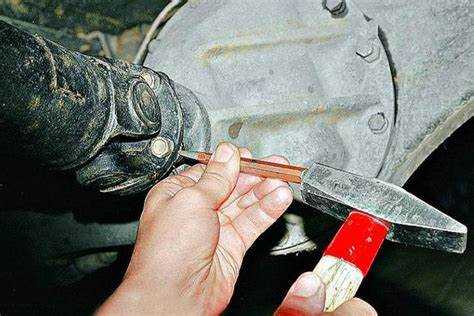

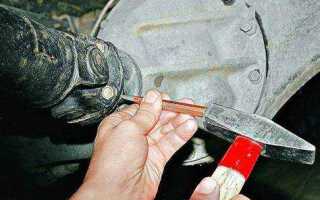

Отметьте взаимное положение фланцев кардана и редуктора заднего моста с помощью керна или маркера. Это критически важно для сохранения балансировки вала при обратной сборке. Пренебрежение разметкой может привести к вибрациям на скорости свыше 60 км/ч. Для удобства используйте яркий контрастный маркер или краску – следы должны быть четкими и не стираться при демонтаже.
Ослабьте болты крепления фланцев кардана к редуктору и коробке передач. На большинстве легковых автомобилей используются болты М10×1,25 или М12×1,5 с головкой на 17 мм. Если болты прикипели, нанесите проникающую смазку (например, WD-40) за 10–15 минут до откручивания. Применяйте только шестигранные головки – использование рожковых ключей может сорвать грани. После ослабления болтов поддержите карданный вал, чтобы он не провис и не деформировался.
Снимите карданный вал, аккуратно вытягивая его из шлицевого соединения у коробки передач. На некоторых моделях (например, УАЗ, ГАЗель) потребуется предварительно открутить подвесной подшипник – он крепится к кузову на двух болтах М10. Если вал не поддается, слегка покачайте его из стороны в сторону, избегая резких рывков. Храните снятый вал в горизонтальном положении на чистой поверхности, чтобы не повредить шлицы и крестовины.
Проверьте состояние резиновых уплотнений и пыльников на шлицевом соединении. Если обнаружены трещины или разрывы, замените их до установки нового кардана. Осмотрите фланцы редуктора и КПП на предмет задиров или коррозии – при необходимости зачистите поверхности мелкой наждачной бумагой (зернистость 400–600). Убедитесь, что посадочные места под крестовины не имеют выработки – это может потребовать замены фланцев или ремонта.
Демонтаж старой крестовины и проверка посадочных мест
Выпрессуйте старую крестовину с помощью пресса или съемника. При отсутствии оборудования допустимо использовать молоток и оправку диаметром 25–30 мм, но удары наносите строго по чашке подшипника, а не по корпусу крестовины. Работайте поочередно с каждой чашкой, чтобы избежать перекоса. Если чашка не поддается, прогрейте посадочное место строительным феном до 80–100°C – металл расширится, и демонтаж облегчится.
После извлечения крестовины очистите посадочные места в вилках кардана от грязи, ржавчины и остатков смазки. Используйте металлическую щетку, наждачную бумагу зернистостью P120–P240 или дрель с насадкой-корщеткой. Особое внимание уделите канавкам под стопорные кольца – в них часто скапливается абразив, ускоряющий износ новой крестовины.
Проверьте посадочные отверстия на эллипсность и задиры. Измерьте диаметр штангенциркулем в трех точках: по краям и в центре. Допустимое отклонение – не более 0,05 мм. Если эллипсность превышает норму, вилку необходимо заменить или отремонтировать на токарном станке с последующей запрессовкой ремонтной втулки. Задиры глубиной более 0,1 мм также требуют механической обработки.
Осмотрите игольчатые подшипники в чашках крестовины. Если на роликах обнаружены сколы, выкрашивание или следы перегрева (синий оттенок), замените подшипники комплектом. Проверьте люфт чашек в вилках – при покачивании рукой не должно быть ощутимого зазора. Даже минимальный люфт указывает на износ посадочных мест или подшипников.
Промойте вилки кардана в керосине или дизельном топливе, затем продуйте сжатым воздухом. Убедитесь, что смазочные каналы не забиты – прочистите их проволокой диаметром 1–1,5 мм. Нанесите на посадочные поверхности тонкий слой консистентной смазки (например, Литол-24) для защиты от коррозии до установки новой крестовины.
Проверьте состояние шлицевого соединения карданного вала. Если обнаружены следы износа (задиры, выработка более 0,3 мм), замените вал или отремонтируйте шлицы наплавкой с последующей механической обработкой. Износ шлицев приводит к вибрациям и преждевременному выходу из строя крестовины.
Зафиксируйте результаты проверки: сфотографируйте посадочные места с линейкой для масштаба, запишите измеренные диаметры и отклонения. Эти данные пригодятся при подборе новой крестовины или ремонтных втулок. Если вилки кардана имеют трещины или деформации, дальнейшая эксплуатация недопустима – замените узел целиком.
Установка новой крестовины и сборка узла
Перед установкой новой крестовины очистите посадочные места в вилках кардана от остатков старого герметика, ржавчины и грязи. Используйте металлическую щетку и наждачную бумагу с зернистостью P120–P180. Убедитесь, что канавки под стопорные кольца не деформированы – при необходимости выправьте их тонким надфилем. Нанесите тонкий слой смазки Литол-24 или аналога на игольчатые подшипники крестовины, чтобы предотвратить сухое трение при первом запуске.
Вставьте крестовину в одну из вилок кардана, совместив отверстия под подшипники. Если крестовина входит с усилием, не применяйте молоток – проверьте соосность и отсутствие заусенцев. Запрессуйте подшипники с помощью оправки диаметром 20–22 мм, равномерно надавливая на наружное кольцо. Избегайте перекосов: подшипник должен входить строго перпендикулярно плоскости вилки. Глубина посадки – до упора в буртик крестовины.
Установите стопорные кольца в канавки вилки. Для этого используйте специальные щипцы или тонкогубцы. Кольцо должно полностью войти в паз и не выступать над поверхностью. Проверьте подвижность крестовины: она должна вращаться свободно, без заеданий, но и без люфта. Если обнаружен люфт, замените стопорное кольцо на более толстое или подберите подшипники с меньшим зазором.
Повторите процедуру для второй вилки кардана. При сборке обратите внимание на метки, нанесенные при разборке: вилки должны быть установлены в том же положении относительно друг друга. Если меток нет, совместите вилки так, чтобы масленки крестовин находились на одной линии – это обеспечит равномерную смазку при эксплуатации.
После установки обеих вилок проверьте осевой зазор крестовины. Для этого зафиксируйте одну вилку в тисках, а второй покачайте в плоскости вращения. Допустимый зазор – не более 0,05 мм. Если зазор превышает норму, разберите узел и замените подшипники или крестовину. При отсутствии люфта нанесите герметик на стыки вилок и подшипников, чтобы исключить попадание влаги и грязи.
Смажьте крестовину через пресс-масленку до появления свежей смазки из-под уплотнений подшипников. Используйте шприц с литиевой смазкой, например, Mobilgrease XHP 222. Избегайте перекачки: избыток смазки может выдавить уплотнения. После смазки протрите узел ветошью, чтобы удалить излишки, которые могут притягивать пыль.
Установите карданный вал на автомобиль, затянув болты крепления фланцев моментом 45–55 Н·м. Если на валу есть балансировочные пластины, закрепите их в исходном положении. Перед окончательной затяжкой проверните кардан вручную: он должен вращаться плавно, без рывков и посторонних шумов. При обнаружении заеданий разберите узел и устраните причину.
После установки проведите тестовый заезд на скорости до 60 км/ч. Прислушайтесь к работе кардана: вибрации или стуки указывают на неправильную сборку или дисбаланс. Если дефекты не устранены, демонтируйте вал и проверьте соосность вилок, состояние подшипников и крестовины. Не эксплуатируйте автомобиль с неисправным карданом – это приведет к разрушению трансмиссии.
