Салонный фильтр на Suzuki Grand Vitara второго поколения (2005–2015) расположен за бардачком, что упрощает доступ, но требует аккуратности при демонтаже пластиковых элементов. Стандартный интервал замены – 15 000 км или раз в год, однако при эксплуатации в условиях повышенной запыленности (грунтовые дороги, городской смог) срок сокращается до 7 000–10 000 км. Используйте фильтр с артикулом 13780-65J00 (оригинал) или аналоги от Mann CU 2344, Mahle LA 396 – они соответствуют размерам 205×180×30 мм и обеспечивают эффективную фильтрацию частиц до 2,5 мкм.
Перед началом работ отключите зажигание и снимите клемму с аккумулятора – это исключит случайное срабатывание подушек безопасности при демонтаже бардачка. Инструменты: крестовая отвёртка PH2, плоская отвёртка с шириной жала 5 мм, фонарик. Бардачок крепится на двух винтах под заглушками (снизу) и двух защёлках по бокам. При снятии не тяните его резко – пластик хрупкий, особенно при температуре ниже +5°C.
После демонтажа бардачка откроется доступ к крышке фильтра. Она фиксируется двумя пластиковыми защёлками сверху и снизу. Нажмите на них одновременно, чтобы освободить крышку. Старый фильтр извлекайте осторожно: если он сильно загрязнён, наклоните его под углом 45°, чтобы пыль не просыпалась в вентиляционный канал. Перед установкой нового фильтра пропылесосьте посадочное место – скопившаяся грязь сокращает срок службы нового элемента на 20–30%.
Устанавливайте фильтр стрелкой вниз – это направление указано на корпусе и соответствует потоку воздуха от вентилятора. Если стрелка отсутствует, ориентируйтесь по складкам фильтрующего материала: они должны быть направлены вертикально. После сборки включите вентиляцию на максимальную скорость и проверьте герметичность установки – при неплотном прилегании фильтра в салон будет проникать неочищенный воздух.

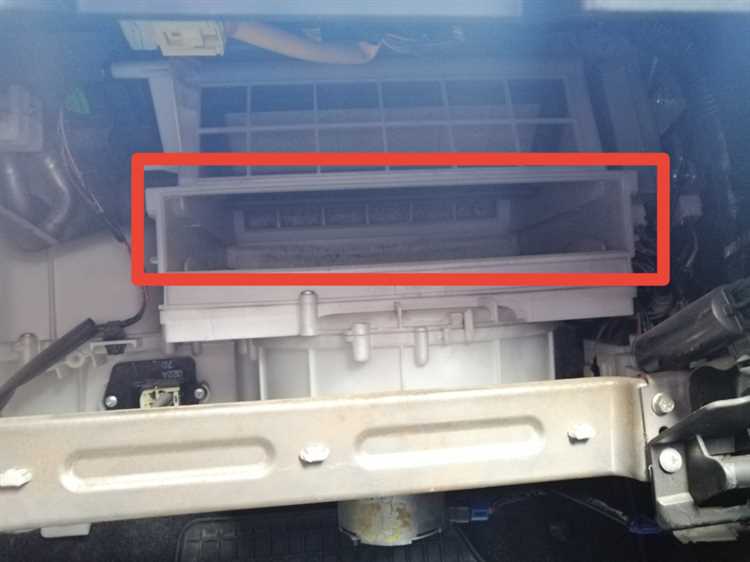

Где находится салонный фильтр в Suzuki Grand Vitara
В Suzuki Grand Vitara салонный фильтр расположен за бардачком переднего пассажира. Конструкция предусматривает его установку в вертикальном положении внутри корпуса системы вентиляции, что упрощает доступ, но требует аккуратности при демонтаже. Модели 2005–2016 годов (первое и второе поколение) имеют идентичное расположение, независимо от типа кузова (3- или 5-дверный). Исключение – версии с климат-контролем, где фильтр может быть дополнительно защищён пластиковой крышкой с защёлками.
Чтобы добраться до фильтра, снимите бардачок: откройте его, нажмите на боковые стенки, чтобы освободить фиксаторы, и потяните на себя. За бардачком вы увидите прямоугольный пластиковый корпус с крышкой, закреплённой двумя винтами или защёлками. На моделях до 2010 года часто встречаются винты под крестовую отвёртку, после – пластиковые зажимы, которые можно отстегнуть пальцами. Не перепутайте корпус фильтра с блоком предохранителей, который находится ниже и имеет другую форму.
Важно: на Suzuki Grand Vitara с двигателем 2.0 или 2.4 л (J20A/J24B) фильтр может быть смещён ближе к моторному щиту из-за компоновки печки. В этом случае для удобства демонтажа рекомендуется снять нижнюю панель под бардачком – она крепится на двух саморезах и трёх клипсах. Это даст дополнительное пространство для манёвра, особенно если фильтр сильно загрязнён и деформирован.
На автомобилях с пробегом свыше 100 000 км корпус фильтра нередко забивается пылью и листьями, что затрудняет его извлечение. Перед заменой осмотрите посадочное место: если на направляющих есть мусор, удалите его сжатым воздухом или пылесосом. Не пытайтесь вытащить фильтр силой – это может повредить пластиковые направляющие. В крайнем случае аккуратно подденьте его плоской отвёрткой, но только с торца, чтобы не порвать фильтрующий элемент.
После установки нового фильтра убедитесь, что он встал ровно, без перекосов, а стрелка на его корпусе направлена вниз (указывает направление потока воздуха). Если фильтр не фиксируется в пазах, проверьте целостность уплотнительной резинки – на старых моделях она часто трескается. Закройте крышку корпуса до щелчка, иначе возможен подсос неочищенного воздуха, что сведёт эффект от замены к нулю.
Какие инструменты и материалы понадобятся для замены
Для замены салонного фильтра на Suzuki Grand Vitara (2005–2017 гг., включая рестайлинговые версии) потребуется минимальный набор инструментов. Основной – крестовая отвёртка с магнитным наконечником (PH2), так как большинство винтов крепления бардачка и крышки фильтра имеют именно этот тип шлица. Дополнительно пригодится плоская отвёртка шириной 5–7 мм для поддевания пластиковых защёлок, если они закисли или деформированы. Владельцам моделей с 2018 года и новее (4-е поколение) стоит подготовить торцевую головку на 10 мм – в этих версиях часть крепежа выполнена под шестигранник.

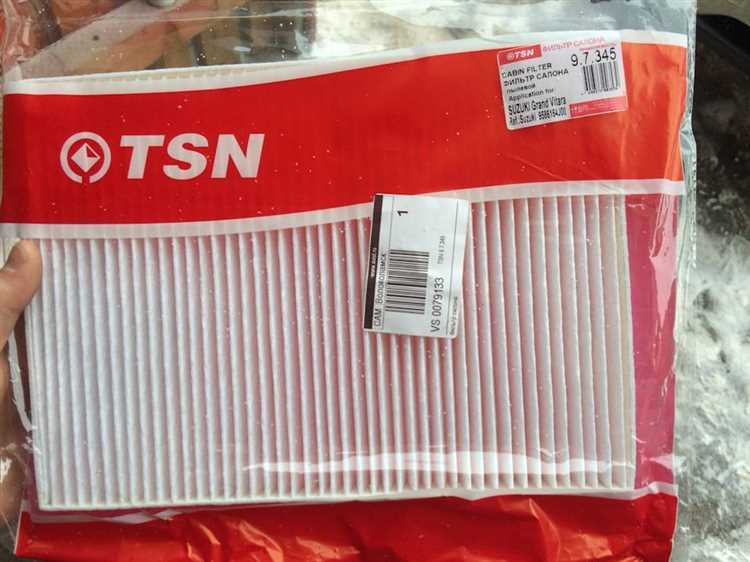

Салонный фильтр выбирайте строго по VIN-коду или артикулу оригинальной детали: для бензиновых версий до 2017 года подходит 95450-66J00 (угольный) или 95450-66J10 (обычный), для дизельных – 95450-66J20. Аналоги от сторонних производителей: Mann CU 25006, Mahle LA 430 или TSN 9.7.872. Угольные фильтры эффективнее задерживают запахи и мелкодисперсную пыль, но требуют замены каждые 10–12 тыс. км, тогда как обычные – раз в 15 тыс. км. Избегайте дешёвых подделок: проверяйте наличие лазерной маркировки и герметичной упаковки.
Из расходных материалов понадобится только ветошь или салфетки без ворса для протирки посадочного места фильтра. Если при демонтаже старого фильтра обнаружены следы влаги или плесени, обработайте корпус испарителя кондиционера антибактериальным спреем (например, Liqui Moly Klima-Anlagen-Reiniger или K2 Akustik). Баллон с пеной или аэрозолем удобнее использовать с гибкой трубкой-насадкой, чтобы добраться до труднодоступных зон за бардачком. Не применяйте агрессивные растворители – они могут повредить пластик воздуховодов.
Дополнительные приспособления сэкономят время и нервы. Фонарик с узким лучом (на 100+ люмен) поможет осмотреть посадочное место фильтра, особенно в моделях с низким расположением бардачка. Магнитный поддон или лоток предотвратит потерю мелких винтов при разборке. Если фильтр меняется впервые, зафиксируйте процесс на телефон: это упростит сборку в обратном порядке. Владельцам версий с климат-контролем рекомендуется перед заменой выставить максимальную температуру и включить режим рециркуляции на 2–3 минуты – горячий воздух подсушит испаритель, снижая риск появления неприятного запаха после установки нового фильтра.
Как снять бардачок для доступа к фильтру
На Suzuki Grand Vitara бардачок крепится на двух пластиковых защёлках и одном винте под заглушкой. Перед началом работ отключите клемму аккумулятора, чтобы избежать случайного срабатывания подушки безопасности пассажира – она расположена за бардачком.
Снимите декоративную заглушку в левой нижней части бардачка. Для этого подденьте её плоской отвёрткой или пластиковой лопаткой, начиная с угла. Заглушка удерживается на защёлках, поэтому не прилагайте чрезмерных усилий – рискуете сломать пластик. Под заглушкой находится винт Torx T20, который нужно выкрутить.
Откройте бардачок до упора и нажмите на боковые стенки в местах, отмеченных стрелками или надписями «PUSH». Это освободит пластиковые защёлки, фиксирующие бардачок в верхней части. Если защёлки не поддаются, слегка покачайте бардачок из стороны в сторону, одновременно надавливая на стенки.
После освобождения защёлок потяните бардачок на себя, но не до конца. Сначала отсоедините разъём подсветки, расположенный в верхней части корпуса. Разъём имеет фиксатор – нажмите на него пальцем или отвёрткой, затем потяните колодку вниз. Если этого не сделать, провод может оборваться при полном снятии бардачка.
Теперь бардачок можно полностью извлечь. Убедитесь, что внутри не осталось мелких предметов – они могут упасть в полость за бардачком и помешать установке салонного фильтра. Осмотрите посадочное место: иногда там скапливается пыль и мусор, которые стоит удалить перед монтажом нового фильтра.
Если бардачок снимается с трудом, проверьте наличие дополнительных креплений. На некоторых модификациях Grand Vitara (особенно до 2010 года) может быть установлен металлический кронштейн в нижней части, зафиксированный двумя винтами под крестовую отвёртку. Их также необходимо выкрутить.
При обратной установке сначала подключите разъём подсветки, затем заведите бардачок в верхние пазы и защёлкните боковые фиксаторы. Закрутите винт под заглушкой и установите её на место, убедившись, что она плотно прилегает по всему периметру. Не перетягивайте винт – это может привести к трещинам пластика.
После установки бардачка подключите клемму аккумулятора и проверьте работу подсветки. Если лампочка не загорается, разъём подключён неправильно – снимите бардачок повторно и переподключите его, убедившись, что фиксатор защёлкнулся.
Как правильно извлечь старый салонный фильтр
На Suzuki Grand Vitara салонный фильтр расположен за бардачком со стороны пассажира. Перед началом работ отключите зажигание и откройте переднюю пассажирскую дверь для удобства доступа. Бардачок снимать не требуется – достаточно освободить пространство для манипуляций.
В нижней части бардачка найдите пластиковую заглушку прямоугольной формы размером примерно 20×15 см. Она крепится на двух защёлках: одна сверху, вторая снизу. Нажмите на верхнюю защёлку большим пальцем, одновременно потянув заглушку на себя. Нижняя защёлка отсоединится автоматически при правильном усилии.
После снятия заглушки откроется доступ к корпусу фильтра. Он закрыт крышкой с двумя фиксаторами по бокам. Сожмите их одновременно пальцами обеих рук и потяните крышку вниз – она выйдет из пазов без дополнительных инструментов. Если фиксаторы тугие, используйте плоскую отвёртку, но действуйте аккуратно, чтобы не повредить пластик.
Старый фильтр может быть закреплён в корпусе плотно из-за скопившейся пыли и деформации. Возьмитесь за его край пальцами или плоскогубцами с узкими губками и потяните на себя под углом 45 градусов. Если фильтр не поддаётся, слегка покачайте его из стороны в сторону, чтобы нарушить сцепление с корпусом.
- Не тяните фильтр за середину – он может порваться, оставив часть материала внутри.
- Если фильтр развалился при извлечении, проверьте корпус на наличие остатков с помощью фонарика.
- При сильном загрязнении протрите посадочное место влажной салфеткой без ворса.
Обратите внимание на направление стрелки на старом фильтре – она указывает поток воздуха. Новый фильтр должен устанавливаться в том же положении. Если стрелка отсутствует, ориентируйтесь по складкам материала: они должны быть направлены вниз, к полу салона.
После извлечения осмотрите фильтр на предмет плесени, масляных пятен или деформации. Наличие чёрных или зелёных разводов свидетельствует о необходимости проверки дренажной системы кондиционера. Если фильтр просто забит пылью, достаточно его заменить – промывка не восстановит фильтрующие свойства.
На что обратить внимание при установке нового фильтра
Перед установкой проверьте направление воздушного потока, указанное стрелкой на корпусе фильтра. На Suzuki Grand Vitara 2005–2015 годов стрелка должна быть направлена вниз, так как воздух поступает сверху через вентиляционную систему. Ошибка в ориентации снизит эффективность фильтрации на 30–40%, особенно в режиме рециркуляции. Если фильтр не имеет маркировки, ориентируйтесь по складкам материала: они должны расходиться веером в сторону салона.
Убедитесь, что уплотнительная резинка по периметру фильтра не имеет заломов или разрывов. Даже микроскопические повреждения приведут к подсосу неочищенного воздуха, особенно на высоких оборотах вентилятора. При установке прижмите фильтр равномерно по всей площади – на моделях с 2016 года корпус часто деформируется из-за пластиковых защелок, что требует дополнительного усилия при фиксации.
После установки запустите двигатель и включите вентиляцию на максимальную скорость, выбрав режим забора воздуха с улицы. Через 1–2 минуты проверьте герметичность посадки фильтра: поднесите руку к дефлекторам – если поток воздуха слабее обычного или слышен свист, фильтр установлен неправильно. На Suzuki Grand Vitara с климат-контролем дополнительно сбросьте ошибки системы, отключив аккумулятор на 10 минут, чтобы избежать ложных срабатываний датчика загрязнения.
Как собрать элементы салона после замены фильтра
Установите бардачок на направляющие, совместив его нижние выступы с пазами в панели. Проверьте, чтобы защелки по бокам вошли в фиксаторы без перекосов – при неправильной посадке бардачок будет болтаться или не закроется. Если слышен щелчок, значит, деталь зафиксирована.
Закрепите верхний кронштейн бардачка двумя винтами с крестообразным шлицем (размер PH2). Затягивайте их поочередно, не докручивая до упора сразу – это предотвратит срыв резьбы. Момент затяжки не должен превышать 2 Н·м, иначе пластик может треснуть.
Подключите разъем подсветки бардачка, надавив на фиксатор до характерного щелчка. Убедитесь, что провода не пережаты между корпусом и панелью – это частая причина короткого замыкания. Проверьте работу лампы, включив габариты.
Верните на место боковую накладку центральной консоли, начиная с верхнего края. Надавите на нее до срабатывания защелок – их должно быть три: одна сверху и две снизу. Если накладка не садится плотно, проверьте, не мешает ли ей провод антенны или клипса крепления.
Установите нижнюю панель под рулевой колонкой, зафиксировав ее двумя винтами Torx T20. Перед этим убедитесь, что тросик открывания капота не перекручен и лежит в штатном пазу. Затягивайте винты с усилием 1,5–2 Н·м, чтобы не сорвать пластиковые втулки.
Вставьте декоративную накладку над педальным узлом, совместив ее с отверстиями для крепления. Прижмите сначала верхнюю часть, затем нижнюю – защелки сработают последовательно. Если накладка не фиксируется, проверьте, не остался ли в пазах мусор или обрывки старого фильтра.
Проверьте работу всех элементов: бардачок должен открываться плавно, без заеданий, а подсветка – включаться при открытии. Закройте все двери и включите вентиляцию на максимальную скорость – если слышен свист или поток воздуха слабый, фильтр установлен неправильно или бардачок негерметичен.
Уберите инструменты и расходные материалы, протрите пластиковые поверхности от пыли и отпечатков. Если при сборке были повреждены защелки или клипсы, замените их сразу – иначе детали будут дребезжать на ходу. Окончательную проверку герметичности салона проведите при работающем двигателе, закрыв все окна.
Проверка работоспособности системы вентиляции после замены
После установки нового салонного фильтра на Suzuki Grand Vitara (2005–2015 гг.) проверьте систему вентиляции в три этапа: визуальный осмотр, тестирование режимов и оценка эффективности. Начните с запуска двигателя и включения климат-контроля на минимальную скорость обдува. Убедитесь, что воздух поступает из всех дефлекторов без посторонних шумов – свиста или дребезжания, которые могут указывать на неправильную установку фильтра или повреждение воздуховодов.
Переключите режимы работы вентиляции: «лицо», «ноги», «ветровое стекло» и комбинированные. На каждом режиме проверьте равномерность потока воздуха. Если в одном из положений воздух поступает слабо или отсутствует, вероятно, засорен соответствующий воздуховод или неисправен сервопривод заслонки. Для моделей с двухзонным климат-контролем протестируйте работу отдельно для водителя и пассажира.
- При включении кондиционера оцените скорость охлаждения салона. Новый фильтр должен обеспечить прирост производительности на 10–15% по сравнению с загрязнённым. Если разница неощутима, проверьте уровень хладагента или состояние компрессора.
- На режиме рециркуляции воздуха (кнопка с изображением автомобиля и стрелкой) поток должен усиливаться. Если этого не происходит, фильтр установлен с перекосом или повреждён.
- Запахи плесени или сырости после замены фильтра сигнализируют о необходимости очистки испарителя кондиционера. Используйте пенный очиститель через дренажное отверстие под днищем автомобиля.
Для точной диагностики используйте анемометр или приложение для смартфона с датчиком скорости воздуха. Замерьте поток на выходе из центральных дефлекторов: норма – 6–8 м/с на максимальной скорости обдува. Значения ниже 4 м/с указывают на засорение системы или неисправность вентилятора. На моделях с мотором M16A (2.0 л) проверьте предохранитель F21 (30 А) в блоке под капотом – его перегорание часто маскируется под проблемы с фильтром.
Обратите внимание на работу отопителя зимой. Если после замены фильтра печка греет слабее, возможно, радиатор отопителя забит накипью или воздушная пробка в системе охлаждения. Для удаления пробки прогрейте двигатель до 90°C, ослабьте хомут на шланге подвода антифриза к радиатору отопителя и стравите воздух до появления жидкости без пузырьков.
При появлении пыли в салоне сразу после замены фильтра проверьте герметичность его посадки. На Grand Vitara фильтр устанавливается в короб под бардачком – убедитесь, что защёлки крышки плотно прилегают, а уплотнительная резинка не имеет разрывов. Для моделей 2013+ с угольным фильтром дополнительный тест: распылите освежитель воздуха у решётки забора воздуха снаружи – запах не должен проникать в салон при включённой рециркуляции.
Финальный этап – проверка на ходу. На скорости 60–80 км/ч при открытых окнах на 2–3 см включите вентиляцию на средний режим. Если поток воздуха стабилен и не меняется при ускорении или торможении, система работает корректно. Колебания потока свидетельствуют о подсосе воздуха через неплотности в воздуховодах или повреждённый корпус фильтра.
