Рулевая тяга КамАЗа – ключевой элемент системы управления, отвечающий за передачу усилия от рулевого механизма к колесам. На моделях 5320, 65115 и 43118 используются тяги с шаровыми шарнирами, рассчитанные на нагрузку до 8 тонн. При замене важно учитывать артикулы деталей: для передней оси – 5320-3414050, для задней (если применимо) – 5320-3414055. Перед началом работ проверьте состояние пыльников и наличие смазки в шарнирах – это продлит срок службы новой тяги.
Для установки потребуется: динамометрический ключ (момент затяжки наконечников – 120–150 Н·м), съемник шаровых шарниров, молоток (весом 1–1,5 кг), монтировка и домкрат. Работы проводите на ровной площадке с включенным стояночным тормозом. Если автомобиль оснащен пневмоподвеской, стравите давление из системы. Отсоедините аккумулятор – случайное замыкание проводки при демонтаже может вывести из строя блок управления.
Начните с очистки резьбовых соединений от грязи и ржавчины. Используйте проникающую смазку (например, WD-40) и металлическую щетку. При откручивании гаек наконечников удерживайте шаровой палец от проворачивания ключом на 24 мм. Если палец не поддается, не применяйте чрезмерную силу – нагрейте соединение газовой горелкой до 150–200°C. После демонтажа старой тяги осмотрите посадочные места на рулевой сошке и поворотном кулаке: трещины или деформации недопустимы.
Установка новой тяги требует точного соблюдения геометрии. Перед затяжкой гаек проверьте схождение колес – допустимое отклонение для КамАЗа составляет ±1 мм. Если тяга устанавливается на автомобиль с пробегом свыше 200 тыс. км, замените контргайки и шплинты – их износ может привести к самопроизвольному откручиванию. После сборки прокачайте гидроусилитель руля, удалив воздух из системы, и проведите тестовый заезд на скорости до 40 км/ч с резкими поворотами руля.

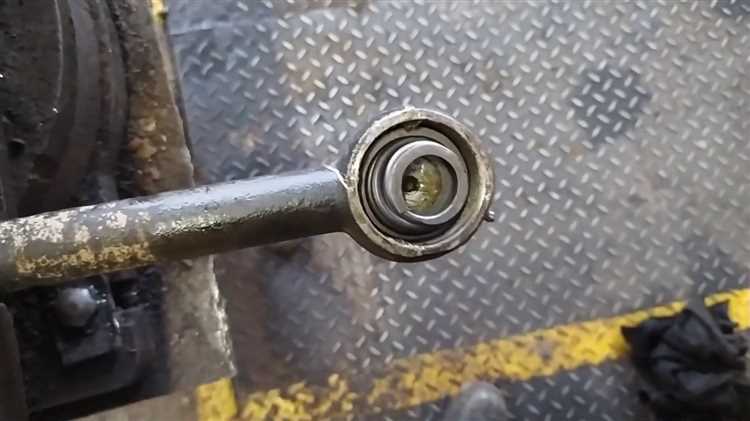

Подготовка инструментов и рабочего места перед заменой тяги
Для замены рулевой тяги на КамАЗ потребуется набор ключей: накидные на 17, 19, 22 и 24 мм, а также торцевые головки тех же размеров с удлинителем. Обязателен динамометрический ключ с диапазоном 50–200 Н·м для затяжки резьбовых соединений с требуемым моментом. Дополнительно понадобятся молоток с медной или резиновой насадкой, съёмник шаровых шарниров (универсальный или специализированный для КамАЗ), монтировка длиной 600–800 мм и зубило для выбивания конусных соединений. Не забудьте про домкрат грузоподъёмностью не менее 5 тонн и подставки под раму – штатные опоры КамАЗ не рассчитаны на длительную нагрузку в поднятом состоянии.
Рабочее место должно быть ровным, с твёрдым покрытием – бетон или асфальт. Перед подъёмом автомобиля очистите зону вокруг переднего моста от грязи и масла, чтобы исключить проскальзывание инструмента или ног. Установите противооткатные упоры под задние колёса с обеих сторон, даже если автомобиль стоит на ручном тормозе. Для удобства доступа к тягам демонтируйте брызговики и защитные экраны, если они мешают – на КамАЗ-5320 и его модификациях это освободит дополнительные 20–30 см пространства.
Перед началом работ слейте масло из гидроусилителя руля (ГУР) в чистую ёмкость, если планируется замена шлангов или насос неисправен. Проверьте уровень жидкости в бачке ГУР – при недостаточном объёме насос может завоздушиться, что усложнит последующую прокачку системы. Подготовьте ветошь для протирки деталей и ёмкость для сбора мелких крепёжных элементов – шплинтов, гаек, шайб. Особое внимание уделите освещению: переносная лампа с магнитным основанием или налобный фонарь позволят избежать ошибок при работе в труднодоступных местах.
Запаситесь новыми шплинтами диаметром 4–5 мм и стопорными шайбами – оригинальные детали часто деформируются при демонтаже. Для смазки резьбовых соединений используйте графитовую пасту или медную смазку, чтобы предотвратить прикипание. Если тяга меняется из-за износа шарового шарнира, проверьте состояние пыльников на новой детали – трещины или разрывы приведут к быстрому выходу узла из строя. При работе с конусными соединениями применяйте только специализированные съёмники: попытки выбить шарнир молотком часто приводят к повреждению посадочных мест.
Организуйте рабочую зону так, чтобы инструменты и запчасти находились в пределах вытянутой руки. Разложите ключи и головки по размеру, а мелкие детали храните в отдельных контейнерах или магнитных лотках. Перед подъёмом автомобиля убедитесь, что домкрат установлен строго под указанной в руководстве точкой – на КамАЗ это обычно усиленная часть рамы в районе переднего моста. После подъёма зафиксируйте автомобиль на подставках, опустите домкрат и проверьте устойчивость конструкции, покачав раму руками.
Демонтаж старой рулевой тяги с проверкой сопряженных узлов
Снимите тягу с сошки рулевого механизма и поворотного кулака, используя съемник шаровых пальцев. При отсутствии съемника допускается аккуратное выбивание пальца медной выколоткой, но только после полного ослабления гайки – ударная нагрузка на резьбу недопустима. Осмотрите снятую тягу на предмет трещин, деформаций или износа шарниров: люфт в шаровом соединении свыше 0,5 мм или зазор между сухарем и корпусом более 0,3 мм требуют замены узла.
Проверьте состояние сошки рулевого механизма: износ шлицевого соединения или сколы на конусном отверстии под палец тяги недопустимы. Замерьте люфт в зацеплении сошки с валом рулевого механизма – при покачивании сошки рукой допустимое смещение не должно превышать 0,1 мм. Если люфт больше, замените сошку или отрегулируйте зацепление червячной пары согласно руководству по ремонту КамАЗ-5320 (раздел 3.4.2).
Оцените состояние поворотного кулака: трещины на фланце крепления тяги или износ посадочного места под шаровый палец свыше 0,15 мм требуют замены кулака. Проверьте затяжку болтов крепления шкворня (момент 120–140 Н·м) и наличие смазки в подшипниках – при недостатке смазки разберите узел и замените смазочный материал на Литол-24 или аналог.
Особое внимание уделите проверке рулевых наконечников и маятникового рычага: при обнаружении люфта в шарнирах или повреждении пыльников замените их комплектом. Измерьте углы установки колес перед демонтажем тяги – отклонение от нормы (схождение 1–3 мм, развал 1°±30′) указывает на износ сопряженных деталей рулевого управления или подвески.
После демонтажа очистите резьбовые соединения от грязи и ржавчины металлической щеткой, обработайте их преобразователем ржавчины и нанесите тонкий слой графитовой смазки. Храните снятую тягу в вертикальном положении, исключая контакт шаровых пальцев с абразивными поверхностями – это предотвратит повреждение уплотнений и ускорит последующую установку.
Правильная установка новой тяги с соблюдением геометрии рулевого управления
Перед установкой новой рулевой тяги на КамАЗ проверьте соответствие детали заводским параметрам: длина тяги должна составлять 680±2 мм для моделей 5320/5410 или 720±2 мм для 65115/6520, а резьба наконечников – М27×1,5 с шагом 1,5 мм. Измерьте расстояние между центрами шаровых пальцев в сборе с контргайками – допустимое отклонение не более 0,5 мм от номинала. Используйте штангенциркуль с точностью 0,05 мм для контроля размеров.
Очистите посадочные поверхности сошки рулевого механизма и рычага поворотного кулака от грязи и коррозии металлической щеткой, затем обработайте их преобразователем ржавчины. Нанесите на резьбу шаровых пальцев тонкий слой графитовой смазки УСсА или Литол-24, избегая попадания на резиновые пыльники. Затяните контргайки моментом 120–150 Н·м, используя динамометрический ключ с диапазоном измерений до 200 Н·м.
Установите тягу в рабочее положение, совместив метки на сошке и рычаге кулака, нанесенные перед демонтажем старой детали. Если меток нет, выставьте колеса в положение прямолинейного движения и зафиксируйте рулевое колесо. Проверьте угол схождения передних колес: для КамАЗ он должен составлять 0–2 мм на ободе колеса при замере на высоте 300 мм от земли. При необходимости отрегулируйте длину тяги вращением муфты, контролируя размер штангенциркулем.
После затяжки всех соединений проверьте люфт в шаровых шарнирах: допустимое осевое перемещение пальца не более 0,15 мм при усилии 50 Н. Используйте индикатор часового типа с ценой деления 0,01 мм, закрепив его на неподвижной части моста. Если люфт превышает норму, замените тягу или наконечники – регулировка не предусмотрена конструкцией.
Запустите двигатель и выполните пробный поворот рулевого колеса на угол 90° в обе стороны, контролируя отсутствие посторонних шумов и заеданий. Проверьте герметичность пыльников: при нажатии на них не должно появляться смазки. Убедитесь, что угол поворота колес соответствует заводским значениям: внутреннее колесо – 43°, внешнее – 35° для моделей с колесной формулой 6×4.
После обкатки (50–100 км) повторно проверьте момент затяжки контргаек и угол схождения. При отклонении более 1 мм от нормы отрегулируйте тягу, ослабив контргайки и вращая муфту на 1/6 оборота за один прием. Зафиксируйте положение муфты, затянув контргайки моментом 140–160 Н·м. Запишите фактические значения схождения и угла поворота в бортовой журнал для последующего контроля.
При установке тяги на автомобиль с пневмоподвеской предварительно разгрузите рессоры, подняв кабину в верхнее положение. Это исключит влияние статической нагрузки на геометрию рулевого управления. После завершения работ выполните тестовый заезд на скорости до 40 км/ч, проверяя отсутствие увода автомобиля в сторону и стабильность курсовой устойчивости.
Регулировка схождения колес после монтажа рулевой тяги
Схождение колес на КамАЗе проверяют после установки рулевой тяги, так как даже незначительное смещение деталей влияет на углы. Допустимое отклонение схождения для передних колес – 0–2 мм (разница расстояний между ободами спереди и сзади на уровне оси). Превышение этого значения приводит к неравномерному износу шин и ухудшению управляемости. Измерения проводят линейкой для схождения или оптическим стендом, фиксируя расстояния между внутренними кромками ободов в двух точках: на уровне оси колеса спереди и сзади.
Перед регулировкой убедитесь, что давление в шинах соответствует норме (7,5–8,0 кгс/см² для передних колес), подшипники ступиц отрегулированы, а рулевой механизм не имеет люфтов. Зафиксируйте автомобиль на ровной площадке, поднимите передний мост на домкратах или подъемнике, чтобы колеса свободно вращались. Проверьте отсутствие деформаций рулевых тяг, наконечников и рычагов – погнутые элементы искажают результаты измерений.
Для регулировки ослабьте контргайки на поперечной рулевой тяге с обеих сторон. Вращайте тягу ключом на 32 мм, изменяя ее длину: поворот по часовой стрелке уменьшает схождение, против – увеличивает. Шаг регулировки – 1/4 оборота за подход, после каждого изменения повторяйте замеры. На КамАЗ-5320 и аналогичных моделях длина поперечной тяги в среднем составляет 1100–1150 мм, но точные значения зависят от модификации.
После достижения требуемого схождения затяните контргайки моментом 120–150 Н·м. Убедитесь, что тяга не перекошена – визуально проверьте параллельность наконечников относительно балки моста. Повторно измерьте схождение: если значения изменились, ослабьте контргайки и скорректируйте регулировку. На автомобилях с пневмоподвеской (например, КамАЗ-6520) дополнительно проверьте высоту подвески – она должна соответствовать транспортному положению.
В таблице приведены типичные неисправности, влияющие на схождение, и их последствия:
| Неисправность | Влияние на схождение | Признаки |
|---|---|---|
| Износ шаровых пальцев наконечников | Увеличение люфта, нестабильное схождение | Стук при поворотах, неравномерный износ шин |
| Деформация рулевой тяги | Искажение углов, невозможность точной регулировки | Вибрация руля, увод автомобиля в сторону |
| Ослабление крепления сошки рулевого механизма | Смещение тяг, изменение схождения при движении | Самопроизвольное изменение траектории |
После регулировки проведите тестовый заезд на скорости 40–60 км/ч по прямой. Автомобиль не должен уводить в сторону, а руль должен возвращаться в нейтральное положение после поворота. Если увод сохраняется, проверьте развал колес (допустимое значение для КамАЗа – 0°30’±15′) или параллельность мостов. На груженом автомобиле схождение может незначительно изменяться – учитывайте это при эксплуатации.
Регулировку схождения рекомендуется совмещать с проверкой углов установки колес (УУК) на стенде. На КамАЗе с двухосной тележкой дополнительно контролируйте схождение задних колес: допуск – 0–3 мм. При замене рулевых тяг или наконечников повторяйте процедуру регулировки, даже если визуально детали не повреждены – износ внутренних элементов может быть незаметен.
Проверка герметичности и работоспособности системы после сборки
После установки рулевой тяги на КамАЗ первым этапом проверки становится визуальный осмотр всех соединений на предмет подтеканий. Нанесите тонкий слой мыльного раствора на места стыков шаровых пальцев, наконечников и гидроусилителя. Запустите двигатель и поверните руль в крайние положения, удерживая 3–5 секунд. Появление пузырьков указывает на утечку воздуха или рабочей жидкости – требуется подтяжка соединений с моментом 50–70 Н·м для резьбовых элементов.
Проверьте уровень масла в бачке гидроусилителя: он должен находиться между метками «MIN» и «MAX» при работающем двигателе. Если уровень ниже нормы, долейте жидкость ATF Dexron III или аналог, рекомендованный производителем. После долива прокачайте систему, поворачивая руль от упора до упора 5–6 раз без задержки в крайних положениях, чтобы удалить воздух. Спустя 2–3 минуты работы двигателя на холостом ходу повторно проверьте уровень – он не должен снижаться более чем на 5 мм.
Оцените люфт рулевого колеса: при заглушенном двигателе и вывешенных передних колесах допустимое отклонение не должно превышать 15° в каждую сторону. Превышение значения указывает на износ шарниров тяги или неверную регулировку зазора в рулевом механизме. Для точной диагностики используйте индикатор часового типа, закрепленный на балке передней оси, – биение наконечника тяги свыше 0,15 мм требует замены детали.
Протестируйте работу системы под нагрузкой: на ровной площадке выполните серию разворотов с радиусом 8–10 метров на скорости 5–10 км/ч. Рулевое управление должно быть плавным, без заеданий или самопроизвольного увода в сторону. При появлении посторонних шумов (скрежет, стук) остановитесь и проверьте затяжку контргаек на тягах – ослабление крепления на 1–2 мм может вызывать вибрации.
Замерьте давление в гидросистеме с помощью манометра, подключенного к контрольному штуцеру насоса ГУР. При 1500 об/мин двигателя и удержании руля в крайнем положении давление должно составлять 9–11 МПа. Падение ниже 7 МПа свидетельствует о неисправности насоса или износе уплотнений. Для проверки обратного клапана заглушите двигатель и наблюдайте за падением давления – оно не должно снижаться более чем на 0,5 МПа за 30 секунд.
Финальным этапом станет проверка на герметичность при температурных нагрузках. Прогрейте двигатель до рабочей температуры (80–90°C) и повторите тест с мыльным раствором. Особое внимание уделите резиновым уплотнениям шаровых пальцев – при нагреве они могут деформироваться, пропуская жидкость. Если утечки не обнаружены, зафиксируйте все контргайки с моментом 120–150 Н·м и нанесите на резьбовые соединения контровочную краску для предотвращения самопроизвольного ослабления.
Типичные ошибки при установке и способы их предотвращения
Одна из распространённых ошибок – неправильная затяжка гаек шаровых пальцев рулевых тяг. Момент затяжки должен составлять 120–150 Н·м для КамАЗ-5320 и 160–180 Н·м для КамАЗ-6520. Превышение этих значений приводит к деформации резьбы или разрушению пальца, а недостаточная затяжка – к люфту и преждевременному износу. Используйте динамометрический ключ и сверяйтесь с технической документацией для конкретной модели.
Игнорирование проверки соосности тяг после установки вызывает неравномерный износ шин и ухудшение управляемости. После монтажа необходимо:
- выставить колёса в положение «прямо»;
- измерить расстояние между внутренними краями ободов спереди и сзади (разница не должна превышать 3 мм);
- проверить углы схождения с помощью стенда или линейки для схождения.
При обнаружении отклонений откорректируйте длину тяг регулировочными муфтами.
Замена тяг без одновременной проверки состояния наконечников и маятникового рычага – ещё одна ошибка. Даже новые тяги быстро выйдут из строя, если наконечники имеют люфт или повреждённые пыльники. Перед установкой:
- проверьте наконечники на наличие зазоров (допустимый люфт – не более 0,15 мм);
- осмотрите пыльники на трещины и разрывы;
- замените маятниковый рычаг, если обнаружены следы износа втулок или шарниров.
Экономия на этих элементах обернётся повторным ремонтом через 5–10 тыс. км.
Неправильная последовательность установки приводит к перекосам и дополнительным нагрузкам на детали. Сначала закрепите тягу на сошке рулевого механизма, затем на маятниковом рычаге. Если тяга устанавливается на мост, сначала фиксируйте её на мосту, потом на рулевой трапеции. При монтаже на подъёмнике или домкрате убедитесь, что мост не провисает – это искажает геометрию и приводит к неверному схождению.
Использование неоригинальных или низкокачественных тяг сокращает срок службы узла в 2–3 раза. Детали неизвестных производителей часто имеют:
- несоответствие геометрии (длина ±5 мм от заводской);
- недостаточную твёрдость металла (менее 55 HRC для шаровых пальцев);
- отсутствие антикоррозийного покрытия.
Покупайте тяги только у проверенных поставщиков (например, «КамАЗ-Запчасть», «АвтоВАЗ» или сертифицированные аналоги). Перед установкой проверьте маркировку и наличие паспорта качества.
