Шаровая опора на Лада Ларгус – один из ключевых элементов подвески, отвечающий за подвижность колеса в вертикальной плоскости и его фиксацию в горизонтальной. На автомобилях с передним приводом (включая модификации с 8- и 16-клапанными двигателями K4M и K7M) ресурс шаровых опор составляет в среднем 50–80 тыс. км, но может сократиться до 30–40 тыс. км при агрессивной езде по неровностям или эксплуатации с перегруженным багажником. Износ детали проявляется стуком при проезде ям, неравномерным износом шин и ухудшением управляемости – особенно на скоростях выше 60 км/ч.

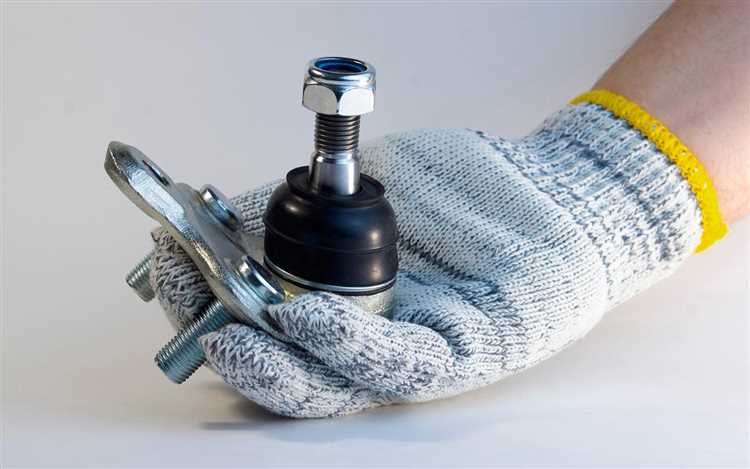

Конструктивно шаровая опора Лада Ларгус представляет собой металлический корпус с запрессованным в него полимерным вкладышем, в котором вращается шаровой палец. На моделях до 2018 года устанавливались опоры с каталожным номером 410305500R (производства Renault), позже – усиленные аналоги 8200665458 или 8201236442 (для версий с ABS). Отличить оригинальную деталь можно по маркировке на корпусе: надпись «France» или «Made in Romania» указывает на заводское качество, в то время как отсутствие маркировки или следы грубой обработки – признак подделки.
Для самостоятельной диагностики потребуется домкрат, монтировка (или лом) и помощник. Поднимите автомобиль, зафиксируйте на подставках и снимите колесо. Установите монтировку между рычагом подвески и поворотным кулаком, затем покачайте её вверх-вниз с усилием 20–30 кг. Люфт более 1–2 мм или характерный металлический стук свидетельствуют о критическом износе. Дополнительно проверьте пыльник: трещины, разрывы или вытекание смазки – повод для замены, даже если люфт отсутствует. На машинах с пробегом свыше 100 тыс. км рекомендуется менять опоры парами, так как износ на обеих сторонах обычно неравномерен.
При выборе новых опор отдавайте предпочтение деталям с металлическим корпусом и цельным пыльником из термостойкой резины. Бюджетные аналоги (например, TRW JBJ721 или Febi 27681) служат 20–40 тыс. км, в то время как оригинальные или премиальные заменители (Lemforder 35356 01, Moog LA-BJ-0104) выдерживают до 100 тыс. км. Перед установкой смажьте шаровой палец консистентной смазкой (Литол-24 или Molykote Longterm 2) – это продлит срок службы вкладыша на 15–20%. После замены обязательно выполните сход-развал: нарушение углов установки колес на 0,5° и более приводит к ускоренному износу шин и ухудшению управляемости.
Какие инструменты понадобятся для диагностики шаровой опоры
Для проверки шаровой опоры на Лада Ларгус потребуется минимальный набор инструментов, но каждый из них должен быть качественным и подходящим для конкретной задачи. Основной инструмент – монтировка или лом длиной не менее 50 см с прочным наконечником. Она нужна для создания рычага при проверке люфта. Дополнительно понадобится домкрат гидравлический или бутылочный грузоподъёмностью от 2 тонн – штатный домкрат из комплекта автомобиля не подходит из-за недостаточной устойчивости. Для фиксации машины в поднятом состоянии используйте подставки под кузов (козлы) или прочные деревянные чурки сечением не менее 10×10 см.
Для точной оценки состояния шаровой опоры пригодятся:
- Набор рожковых и накидных ключей (17, 19, 21 мм) – для откручивания крепёжных болтов и гаек.
- Головка с трещоткой (1/2 дюйма) с удлинителем – ускоряет работу с труднодоступными соединениями.
- Динамометрический ключ (если планируется обратная сборка) – для затяжки болтов с требуемым моментом (у Лада Ларгус это 80–100 Н·м для нижнего рычага).
- Штангенциркуль или щуп – для измерения зазора между пальцем шаровой и корпусом (допустимый люфт – не более 0,5 мм).
- Фонарик с узким лучом – освещение затемнённых зон подвески.
Если диагностика выявит необходимость демонтажа шаровой, подготовьте съёмник шаровых опор – универсальный или специализированный для Ларгус (артикул 4105А или аналоги). Без него выпрессовать палец из поворотного кулака практически невозможно. Для очистки резьбовых соединений от ржавчины используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) и металлическую щётку. Избегайте ударных инструментов (молоток, зубило) – они деформируют посадочные места и усложняют последующую установку новой опоры.
Как поднять автомобиль и снять колесо для доступа к опоре
Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности. Включите первую передачу (или режим «P» для АКПП) и затяните стояночный тормоз. Подложите противооткатные упоры под задние колеса – для Лада Ларгус достаточно двух упоров диаметром не менее 15 см, установленных с обеих сторон колеса, противоположного поднимаемому.
Для подъема используйте штатный домкрат или гидравлический подъемник. На Ларгусе точки установки домкрата расположены на расстоянии 20–25 см от края порога – ищите усиленные участки кузова с выштамповкой в виде треугольника. Поднимите автомобиль на высоту, достаточную для снятия колеса (около 10–15 см от земли), затем подставьте под кузов страховочную стойку или козелок. Никогда не работайте под машиной, удерживаемой только домкратом.
Снимите колесо в следующем порядке:
- Ослабьте болты крепления колеса на ½–¾ оборота ключом на 17 мм, пока автомобиль стоит на земле.
- Поднимите машину до отрыва колеса от поверхности.
- Открутите болты полностью и снимите колесо, потянув его на себя двумя руками.
- Положите колесо под порог автомобиля в качестве дополнительной страховки.
После снятия колеса осмотрите тормозной механизм и ступицу. Убедитесь, что на суппорте нет подтеков тормозной жидкости, а пыльник ШРУСа не поврежден. Если требуется очистка, используйте металлическую щетку и ветошь – грязь и ржавчина на посадочных местах опоры могут затруднить дальнейшую диагностику.
Методы визуального осмотра шаровой опоры на износ и повреждения
Обратите внимание на положение шарового пальца относительно корпуса опоры. Если палец утоплен или выступает за пределы посадочного места, это свидетельствует о критическом износе. В норме палец должен быть заподлицо с корпусом или слегка утоплен на 1–2 мм. Измерьте выступание штангенциркулем – превышение 3 мм требует немедленной замены.
Проверьте наличие люфта, покачивая колесо в вертикальной плоскости при вывешенной подвеске. Попросите помощника нажать на педаль тормоза, чтобы исключить люфт ступичного подшипника. Если при этом слышен стук или ощущается свободный ход в нижней части колеса, шаровая опора изношена. Допустимый люфт – не более 0,5 мм, превышение этого значения говорит о необходимости замены.
Осмотрите корпус опоры на предмет коррозии, трещин или механических повреждений. Ржавчина на металлических частях снижает прочность конструкции, а трещины могут привести к внезапному разрушению. Особое внимание уделите зоне крепления к рычагу – здесь часто возникают усталостные трещины из-за вибрационных нагрузок. Используйте фонарик для осмотра труднодоступных мест.
Сравните состояние левой и правой шаровых опор. Асимметричный износ пыльников или разное положение пальцев указывает на неравномерную нагрузку, вызванную нарушением геометрии подвески или неправильной установкой деталей. Если одна опора изношена сильнее, проверьте развал-схождение и состояние других элементов подвески.
Оцените состояние смазки под пыльником. Для этого аккуратно отогните край чехла (если он не поврежден) и осмотрите внутреннюю поверхность. Смазка должна быть однородной, без посторонних включений и следов воды. Почернение или металлическая стружка в смазке – признак абразивного износа шарового пальца. В этом случае опору необходимо заменить, даже если люфт отсутствует.
Проверьте затяжку болтов крепления опоры к рычагу. Момент затяжки должен составлять 80–90 Н·м. Ослабленные болты приводят к микроперемещениям опоры, ускоряя износ посадочных мест. Используйте динамометрический ключ для контроля усилия – визуально определить недостаточную затяжку невозможно.
При осмотре обратите внимание на следы контакта шарового пальца с кулаком. Если на пальце видны блестящие участки или задиры, это говорит о недостаточном зазоре или перекосе опоры. Такие повреждения возникают при неправильной установке или деформации рычага. В этом случае требуется замена не только опоры, но и проверка геометрии подвески на стенде.
Проверка люфта шаровой опоры с помощью монтировки или лома
Поднимите переднее колесо автомобиля домкратом и зафиксируйте на подставке. Убедитесь, что машина устойчива – подложите противооткатные упоры под задние колеса. Вставьте монтировку или лом между рычагом подвески и поворотным кулаком, ближе к шаровой опоре. Резкими, но контролируемыми движениями вверх-вниз проверьте наличие люфта: допустимое смещение не должно превышать 0,5 мм. Если инструмент легко перемещает детали или слышен стук, опора изношена и требует замены.
Для точности проверки попросите помощника нажать на педаль тормоза – это исключит влияние подшипника ступицы. Прикладывайте усилие строго в вертикальной плоскости, избегая боковых нагрузок на пыльник. Если монтировка не входит в зазор, используйте тонкий металлический щуп или отвертку для оценки зазора. Замените опору при обнаружении трещин на пыльнике или вытекании смазки – это признаки критического износа.
Как определить стук шаровой опоры при движении и на месте
При движении по прямой на ровном асфальте стук может отсутствовать, но проявляться при поворотах руля на 10–15° под нагрузкой. Используйте стетоскоп или металлический прут: приложите к рычагу подвески, помощник раскачивает автомобиль – звук передается через шаровую. Температура узла после поездки не должна превышать 50°C; перегрев указывает на отсутствие смазки или критический износ.
Замена шаровой опоры при обнаружении неисправностей: основные шаги
Поднимите автомобиль домкратом, зафиксировав его на подставках, и снимите колесо. Открутите гайку крепления шарового пальца ключом на 19 мм, удерживая палец от проворачивания шестигранником на 6 мм. Если гайка не поддается, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Выпрессуйте палец из поворотного кулака съемником или аккуратно выбейте молотком через деревянную проставку, избегая повреждения резьбы. Отверните два болта крепления опоры к рычагу ключом на 17 мм и снимите деталь.
Установите новую шаровую опору, совместив отверстия с рычагом, и затяните болты моментом 50–60 Н·м. Вставьте палец в кулак, наживите гайку и затяните ее моментом 70–80 Н·м. Проверьте свободное перемещение пальца в гнезде – люфт недопустим. Смажьте резьбу графитовой смазкой перед сборкой, чтобы облегчить последующее обслуживание. После установки колеса опустите автомобиль и выполните пробный заезд, контролируя отсутствие посторонних стуков и уводов в сторону.
