Коробка передач ВАЗ-2121 (Нива) требует контроля уровня масла каждые 10 000 км или при появлении посторонних шумов, затруднённом переключении передач. Допустимый интервал проверки – раз в 6 месяцев, даже если пробег не достиг нормы. Масло в КПП Нивы – трансмиссионное, вязкостью 75W-90 или 80W-90 по классификации API GL-4/GL-5. Объём заправки – 1,6 литра, но при замене сливается около 1,3–1,4 л из-за конструктивных особенностей картера.
Проверка проводится на прогретой коробке (после поездки 10–15 км) при температуре масла +50…+60°C. Холодное масло даст заниженные показания, горячее – завышенные. Автомобиль должен стоять на ровной горизонтальной площадке: уклон даже в 2–3° исказит результат на 5–7 мм по щупу. Если Нива эксплуатируется в тяжёлых условиях (бездорожье, буксировка), интервал проверки сокращают до 5 000 км.
Инструменты для проверки: ключ на 17 (для пробки контрольного отверстия), шприц для долива, ветошь, ёмкость для слива излишков. Щуп в КПП Нивы отсутствует – уровень определяется по нижнему краю контрольного отверстия. Если масло начинает капать при откручивании пробки, уровень в норме. При отсутствии течи доливают жидкость до появления первых капель. Превышение уровня приводит к вспениванию, утечкам через сальники и повышенному износу подшипников.
Типичные ошибки: проверка на холодную, долив масла без прогрева, использование неподходящей вязкости (например, моторного масла). Если при откручивании пробки вытекает эмульсия или масло с металлической стружкой, коробка требует диагностики. В случае падения уровня ниже контрольного отверстия более чем на 5 мм – поиск утечек через сальники, прокладки или трещины в картере.
Какие инструменты и материалы понадобятся для проверки
Для проверки уровня масла в коробке передач Нивы потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике автомобиля. Основной – шестигранный ключ на 12 мм, так как пробка контрольного отверстия коробки выполнена под этот размер. Альтернативой может служить торцевая головка с удлинителем, если доступ к пробке затруднён из-за особенностей компоновки подкапотного пространства. Важно убедиться, что инструмент не имеет люфта, иначе есть риск сорвать грани пробки.
Ветошь или безворсовые салфетки необходимы для очистки пробки и прилегающей поверхности перед проверкой. Масло в коробке Нивы склонно к загрязнению, и попадание грязи или абразивных частиц в механизм при откручивании пробки может привести к преждевременному износу деталей. Для этих целей не подходят обычные тряпки – они оставляют волокна, которые затем смешиваются с маслом. Оптимальный вариант – технические салфетки из микрофибры или хлопка.
Для точной оценки уровня масла понадобится металлический щуп или гибкая трубка диаметром 6–8 мм. Заводская конструкция коробки Нивы не предусматривает щупа, поэтому его придётся изготовить самостоятельно из подручных материалов. Трубка должна быть достаточной длины (не менее 30 см), чтобы дотянуться до дна картера, и жёсткой, чтобы не деформироваться при погружении. Альтернатива – использование шприца большого объёма (от 100 мл) с прозрачным корпусом для визуального контроля.
Необходимо заранее подготовить ёмкость для слива излишков масла – подойдёт пластиковая канистра с широким горлом или металлический поддон объёмом не менее 1 литра. При проверке уровень масла может оказаться выше нормы, и его придётся частично слить. Важно, чтобы ёмкость была чистой и сухой, чтобы избежать смешивания старого масла с загрязнениями. Для удобства работы рекомендуется использовать воронку с узким носиком, чтобы минимизировать разливы.
Дополнительно пригодится фонарик с узким лучом или налобный светодиодный фонарь. Контрольное отверстие коробки Нивы расположено в труднодоступном месте, и без подсветки сложно оценить уровень масла визуально. Фонарь должен быть компактным, но достаточно ярким (не менее 200 люмен), чтобы осветить внутреннюю полость картера. Избегайте использования открытого огня – пары масла горючи.
Как правильно подготовить автомобиль перед проверкой уровня масла
Перед проверкой уровня масла в коробке передач Нивы автомобиль должен находиться на ровной горизонтальной поверхности. Допустимый уклон – не более 2 градусов, иначе показания щупа будут неточными. Используйте асфальтированную площадку или гараж с выровненным полом. Избегайте проверки на грунтовых дорогах или неровных участках, где колеса могут провисать.
Двигатель должен быть прогрет до рабочей температуры – примерно 80–90°C. Для этого достаточно проехать 10–15 км на средних оборотах (2000–2500 об/мин). Холодное масло гуще и не даст корректных показаний, а перегретое – может исказить результаты из-за расширения. После поездки дайте автомобилю постоять 3–5 минут, чтобы масло стекло в поддон.
Заглушите двигатель и включите стояночный тормоз. Переведите рычаг коробки передач в нейтральное положение (для механической КПП) или режим «P» (для автоматической). Это исключит давление масла на шестерни и позволит ему равномерно распределиться по картеру.
Очистите область вокруг заливной пробки и щупа от грязи и пыли. Используйте ветошь или щетку с жестким ворсом. Даже мелкие частицы, попавшие в коробку при откручивании пробки, могут привести к преждевременному износу деталей. Особое внимание уделите резьбе – остатки старого герметика или ржавчина могут затруднить демонтаж.
Подготовьте необходимые инструменты и материалы:
- чистая безворсовая тряпка или бумажные полотенца;
- ключ на 17 мм (для пробки слива и заливной горловины);
- емкость для сбора масла (если планируется замена);
- новое уплотнительное кольцо для пробки (артикул 21214-1701326-01);
- домкрат и противооткатные упоры (при проверке на подъеме).
Если автомобиль оснащен защитой картера, снимите ее. На Ниве Шевроле защита крепится на 4 болтах (ключ на 13 мм), на классической Ниве – на 6 болтах. Проверьте состояние резиновых втулок – при их повреждении защита может вибрировать и создавать шум. При отсутствии защиты убедитесь, что днище автомобиля не имеет повреждений, через которые может вытекать масло.

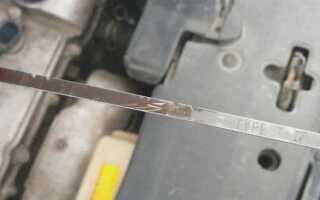

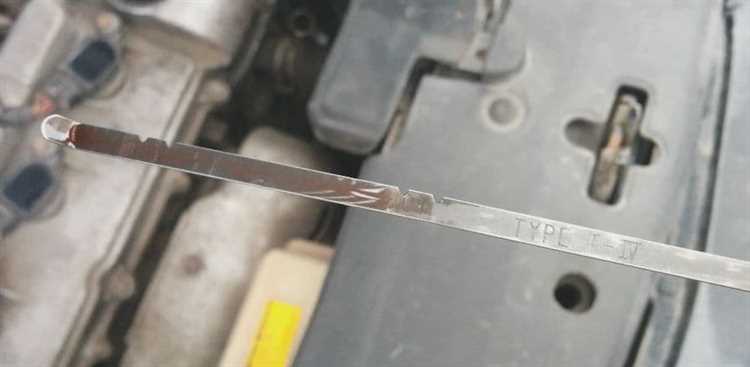

Перед извлечением щупа протрите его чистой тряпкой. Остатки старого масла на щупе могут исказить показания. Вставьте щуп до упора, затем извлеките и оцените уровень. На щупе Нивы обычно нанесены метки «MIN» и «MAX» – уровень должен находиться между ними. Если меток нет, ориентируйтесь на верхнюю границу масляной пленки.
При обнаружении уровня ниже «MIN» долейте масло через заливную горловину. Используйте только рекомендованное производителем масло: для механической КПП – ТМ-5-18 (SAE 80W-90, API GL-5), для раздаточной коробки – ТСп-15К (SAE 75W-90). Доливайте небольшими порциями (по 100–150 мл), проверяя уровень после каждой. Избыток масла так же вреден, как и недостаток – он приводит к вспениванию и ухудшению смазки.
Где находится контрольное отверстие для проверки масла в коробке Нивы
Контрольное отверстие коробки передач на Ниве расположено на правой боковой стенке картера, ближе к задней части агрегата. Его легко идентифицировать по резьбовой пробке с шестигранным углублением под ключ на 12 мм. Отверстие находится на уровне нижней кромки шестерни первичного вала, что соответствует оптимальному уровню масла – 1,6–1,7 литра для 5-ступенчатой коробки.
Для доступа к пробке потребуется снять защиту картера (если установлена) и очистить прилегающую поверхность от грязи. Расположение отверстия исключает необходимость подъема автомобиля на подъемнике – достаточно приподнять правую сторону домкратом или использовать смотровую яму. На моделях с 2015 года пробка может быть выполнена из пластика, что требует аккуратного обращения при откручивании.
- На автомобилях с индексом ВАЗ-21213/21214 отверстие смещено на 15–20 мм выше относительно сливной пробки.
- На модификациях с раздаточной коробкой (2121, 2131) контрольное отверстие КПП остается в том же месте, но проверку уровня в раздатке проводят отдельно.
- На Нивах Шевроле (Chevrolet Niva) расположение идентично, но пробка может иметь головку под ключ на 17 мм.
При проверке уровня масла автомобиль должен стоять на ровной горизонтальной поверхности. Двигатель глушат за 3–5 минут до процедуры, чтобы масло стекло в картер. Пробку откручивают против часовой стрелки, предварительно подставив емкость на случай подтекания излишков. Нормальный уровень – когда масло начинает капать из отверстия или находится на 1–2 мм ниже его кромки.
Если масло не вытекает, его доливают через то же отверстие с помощью шприца или воронки с гибким шлангом. Используют только рекомендованные трансмиссионные масла: ТМ-4-12, GL-4/GL-5 с вязкостью 75W-90 или 80W-90. Превышение уровня приводит к вспениванию масла и ускоренному износу подшипников, недостаток – к масляному голоданию шестерен.
После проверки пробку затягивают с моментом 25–30 Н·м. На резьбу наносят тонкий слой герметика (например, Loctite 574) для предотвращения течей. Периодичность проверки – каждые 10 000 км или при появлении шумов в коробке. На машинах с пробегом свыше 100 000 км рекомендуется совмещать проверку с заменой масла, так как контрольное отверстие может забиваться продуктами износа.

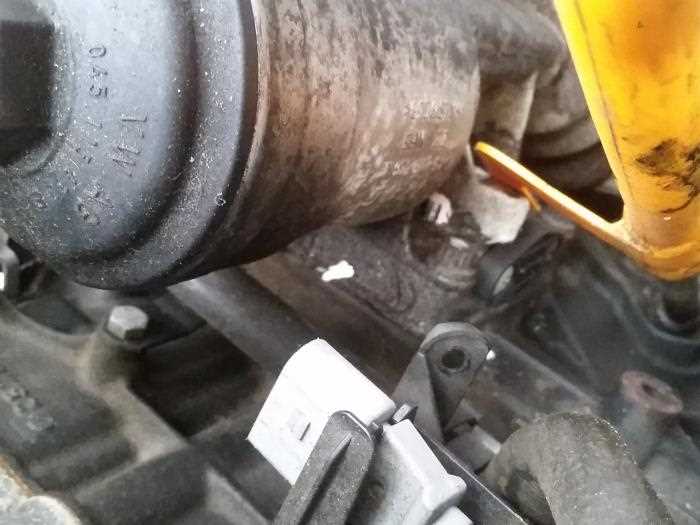

Как снять пробку контрольного отверстия без повреждений
Пробка контрольного отверстия на коробке передач Нивы изготовлена из мягкого металла, обычно алюминия или латуни, и требует аккуратного обращения. Перед началом работ очистите поверхность вокруг пробки металлической щеткой – грязь и коррозия увеличивают риск срыва граней. Используйте шестигранный ключ на 12 мм (для большинства модификаций) или торцевую головку с удлинителем, чтобы обеспечить равномерное распределение усилия. Избегайте разводных ключей и плоскогубцев: они деформируют грани, делая последующее откручивание невозможным.
Нанесите проникающую смазку (например, WD-40 или жидкий ключ) на резьбу пробки за 10–15 минут до демонтажа. Если пробка не поддается, прогрейте ее строительным феном в течение 2–3 минут – тепловое расширение облегчит откручивание. Прикладывайте усилие плавно, без рывков, удерживая ключ строго перпендикулярно оси пробки. Если инструмент начинает прокручиваться, остановитесь: дальнейшие попытки приведут к срыву граней. В таких случаях используйте экстрактор для болтов или высверлите пробку, заменив ее на новую с резьбой М12×1,25.
После снятия осмотрите пробку на наличие металлической стружки или абразивных частиц – их присутствие указывает на износ внутренних деталей коробки. Очистите магнит на пробке от отложений и проверьте состояние уплотнительного кольца: при деформации или трещинах замените его на новое (артикул 21214-1701326-01). Затягивайте пробку с моментом 25–30 Н·м, избегая перетяжки, чтобы не повредить резьбу в картере.
Как определить уровень масла по вытеканию из контрольного отверстия
Избыток масла так же вреден, как и недостаток: при переливе свыше 5 мм над контрольным отверстием оно начнёт выдавливаться через сальники и вентиляцию картера, что приведёт к загрязнению коробки и ускоренному износу уплотнений. После проверки затяните пробку с моментом 24–30 Н·м, предварительно очистив её и посадочное место от грязи. Для механических коробок Нивы используйте трансмиссионные масла GL-4 с вязкостью 75W-90 или 80W-90, соответствующие требованиям ТУ 38.301-41-191-2003.
Что делать, если масло не вытекает или вытекает слишком мало
Первым шагом проверьте положение автомобиля. Нива должна стоять на ровной горизонтальной поверхности, иначе масло может скапливаться в одной части картера, не доходя до контрольного отверстия. Если машина стоит под уклоном, перегоните её на плоскую площадку и подождите 5–10 минут, чтобы жидкость стекла вниз. Повторите попытку слива или проверки уровня.
Убедитесь, что пробка контрольного отверстия не забита грязью или металлической стружкой. На Ниве Шевроле и классической Ниве 21214 пробка расположена сбоку картера КПП, часто на уровне нижней кромки поддона. Очистите её снаружи ветошью, затем открутите ключом на 17. Если после этого масло не потекло, прочистите отверстие тонкой проволокой или шестигранником на 6, аккуратно удаляя засор.
Проверьте температуру масла. В холодное время года трансмиссионная жидкость густеет и может не вытекать даже при нормальном уровне. Прогрейте коробку, проехав 10–15 км на средних оборотах, затем сразу проверьте уровень. Если масло начало течь тонкой струйкой – уровень в норме, но жидкость слишком вязкая. В этом случае замените её на рекомендованное производителем масло с индексом вязкости 75W-90 или 80W-90.
Если после всех манипуляций масло по-прежнему не вытекает, возможно, его уровень критически низкий. Подготовьте шприц для заливки масла с гибким шлангом диаметром 8–10 мм. Вставьте шланг в контрольное отверстие и попробуйте откачать остатки жидкости. Если шприц не захватывает масло, залейте через заливное отверстие (расположено сверху КПП) 100–150 мл свежего масла, затем повторите проверку. При появлении течи уровень был ниже минимального.
Обратите внимание на цвет и запах масла. Если при попытке слива вытекает густая тёмная масса с запахом гари, вероятно, забиты каналы или фильтр в коробке. В этом случае требуется полная замена жидкости с промывкой системы. Используйте промывочное масло или дизельное топливо, залив его в КПП и дав поработать двигателю на холостых 5–7 минут. После слива промывки залейте новое масло до контрольного уровня.
Проверьте состояние сальников и прокладок. Течь масла через изношенные уплотнения может приводить к ложному снижению уровня в картере. Осмотрите места стыков картера КПП, раздатки и приводов на наличие масляных потёков. Если обнаружены подтёки, замените сальники первичного вала (артикул 2121-1701043) или прокладку поддона (2121-1701026). После замены долейте масло до нормы.
В крайнем случае демонтируйте поддон КПП. На Ниве это позволяет оценить состояние магнитов, наличие металлической стружки и остатков масла. Если поддон сухой, а на магнитах нет следов жидкости – масло не поступало в картер из-за поломки насоса или заклинивания шестерён. В такой ситуации требуется диагностика коробки на СТО с возможным ремонтом или заменой агрегата.
Как долить масло в коробку передач при необходимости
Долив масла в коробку передач Нивы требует точного соблюдения последовательности действий и использования правильных материалов. Для работы понадобятся: трансмиссионное масло GL-4 или GL-5 вязкостью 75W-90 (например, Лукойл ТМ-5 или ZIC G-FF), шприц для заливки масла объемом не менее 200 мл, ключ на 17 для пробки заливного отверстия, емкость для слива излишков и ветошь. Температура масла должна быть комнатной – холодное масло густеет, что затрудняет контроль уровня.
Перед доливом установите автомобиль на ровную горизонтальную поверхность. Заглушите двигатель и выждите 5–10 минут, чтобы масло стекло в поддон. Откройте капот и снимите резиновую заглушку с заливного отверстия коробки передач, расположенного на правой стороне картера ближе к задней части. Если масло не вытекает самотеком при снятии пробки, уровень ниже нормы.
Вставьте носик шприца в заливное отверстие и медленно подавайте масло. Контролируйте уровень по нижнему краю отверстия: как только масло начнет вытекать наружу, долив прекратите. Излишки соберите ветошью – перелив приводит к вспениванию масла и ухудшению смазки подшипников. Для точности повторите проверку уровня через 2–3 минуты после долива.
При использовании шприца избегайте попадания воздуха в систему. Если масло подается с пузырьками, сделайте паузу на 30 секунд и продолжите. Для коробки Нивы объем доливаемого масла редко превышает 200–300 мл за раз – превышение этого значения указывает на утечку или износ сальников. В таких случаях требуется диагностика.
После завершения долива очистите пробку заливного отверстия от грязи и установите ее на место, затянув ключом с моментом 25–30 Н·м. Не используйте герметики – пробка имеет резиновое уплотнение. Запустите двигатель, дайте поработать на холостых оборотах 1–2 минуты, затем проверьте отсутствие подтеков под автомобилем.
Если масло приходится доливать чаще, чем раз в 10 000 км, проверьте состояние сальников первичного вала и привода спидометра. Течь через них проявляется масляными пятнами на картере коробки или под днищем автомобиля. Также осмотрите прокладку поддона – ее повреждение приводит к ускоренному расходу масла.
Запрещается смешивать масла разных производителей или классов вязкости. Если тип используемого масла неизвестен, выполните полную замену с промывкой коробки. Для этого слейте старое масло через сливное отверстие (пробка под ключ на 17), залейте 1–1,5 л промывочного масла (например, Лукойл ТМ-4 80W-90), дайте поработать двигателю 5 минут на холостых, затем слейте и залейте свежее масло до уровня.
