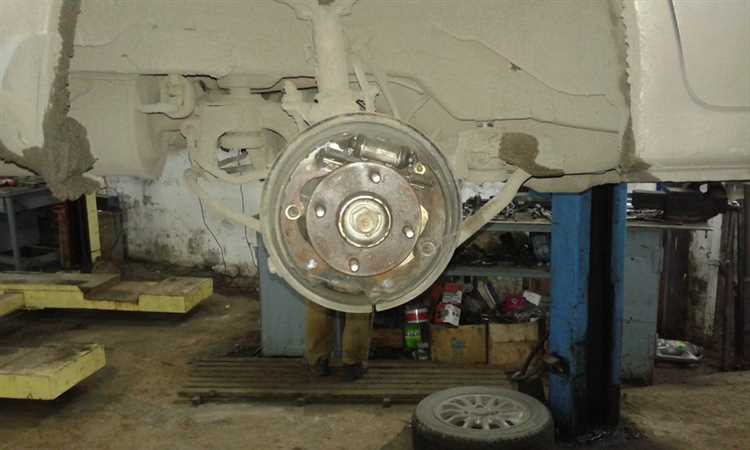

Двигатель BSE объемом 1.6 литра с системой тормозов Z1 устанавливался на модели Volkswagen, Škoda и Seat с 2005 по 2010 годы. Задние тормозные колодки на этом агрегате требуют замены каждые 40–60 тысяч километров в зависимости от стиля вождения и условий эксплуатации. Критический износ определяется по толщине фрикционного слоя – менее 2 мм, скрипам при торможении или увеличенному ходу педали тормоза.
Для работы потребуются: набор торцевых головок (13, 15, 17 мм), шестигранник на 7 мм, плоская отвертка, струбцина или специальный инструмент для сведения поршня, смазка для направляющих (например, ATE 03.9902-1001.2 или Textar 8100), новые колодки (оригинальные VAG 1K0 698 451 J или аналоги Textar 2463201, Brembo P 85 060). Перед началом демонтажа убедитесь, что автомобиль зафиксирован на ровной поверхности, стояночный тормоз отпущен, а задние колеса вывешены.
Особенность системы Z1 – механизм автоматической регулировки зазора между колодками и диском. Поршень заднего суппорта здесь не просто вдавливается, а вкручивается по часовой стрелке. Для этого используйте специальный ключ с двумя выступами (например, HAZET 2569-1) или подручные средства: плоскогубцы с фиксацией и отвертку. Неправильное сведение поршня приведет к повреждению уплотнительного кольца и утечке тормозной жидкости.
Перед установкой новых колодок проверьте состояние тормозных дисков: минимальная толщина для BSE – 9 мм (номинал 10 мм). При наличии глубоких борозд или неравномерного износа диск подлежит замене. Направляющие пальцы суппорта очистите от старой смазки и нанесите новый слой – это предотвратит заклинивание механизма и неравномерный износ колодок. После сборки прокачайте тормозную систему, если открывался штуцер, и выполните несколько плавных торможений для притирки новых деталей.

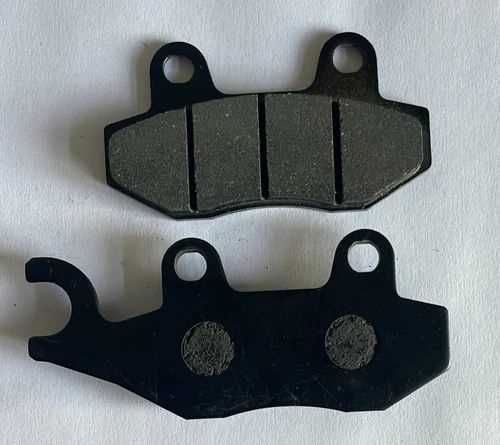

Необходимые инструменты и материалы для замены колодок
Для замены задних колодок на двигателе BSE Z1 потребуется набор специфических инструментов, адаптированных под конструкцию тормозной системы VW Group. Базовый комплект включает торцевые головки на 13 и 17 мм с удлинителем – они необходимы для откручивания направляющих пальцев суппорта и болтов крепления скобы. Обязателен динамометрический ключ с диапазоном 30–100 Н·м: момент затяжки направляющих пальцев составляет 35 Н·м, а болтов скобы – 95 Н·м. Без точного соблюдения этих значений возможен перекос суппорта или повреждение резьбы.
Суппорт на BSE Z1 фиксируется двумя направляющими пальцами с резиновыми пыльниками – их состояние критично для герметичности системы. При замене колодок рекомендуется использовать специальную смазку для направляющих, например, ATE Plastilube или Permatex 24110. Эти составы устойчивы к высоким температурам и не разрушают резиновые уплотнения. Универсальные смазки на основе меди или графита применять нельзя: они провоцируют коррозию алюминиевых деталей.
Для отвода поршня суппорта назад потребуется приспособление с резьбовым механизмом, так как на задних тормозах BSE Z1 используется система с ручным стояночным тормозом. Подойдет универсальный инструмент Lislegaarden 1020 или аналог с регулируемыми захватами. Альтернатива – самодельное устройство из болта М8 и двух гаек, но оно менее удобно и требует аккуратности, чтобы не повредить манжету поршня. Перед отводом поршня необходимо открыть штуцер прокачки и слить часть тормозной жидкости, чтобы избежать избыточного давления в системе.
Новые колодки должны соответствовать оригинальному номеру детали: для BSE Z1 это 1K0 698 451 J (комплект задних колодок) или аналоги от проверенных производителей – Textar 2463201, Brembo P 85 080, TRW GDB 1623. Дешевые аналоги часто имеют неравномерный износ фрикционного слоя или несоответствие геометрии, что приводит к скрипам и снижению эффективности торможения. Обязательно проверяйте наличие датчика износа на внутренней колодке – на некоторых моделях он отсутствует, и это нужно учитывать при выборе.
Дополнительно понадобятся: металлическая щетка для очистки направляющих и посадочных мест колодок, очиститель тормозов (например, Liqui Moly Bremsen-Reiniger), медная смазка для нанесения на обратную сторону колодок и места контакта с суппортом, а также шприц для откачки тормозной жидкости из бачка. Не используйте для очистки бензин или растворители на основе ацетона – они разрушают резиновые уплотнения и пластиковые элементы системы.
Работать удобнее на подъемнике или смотровой яме, но при их отсутствии можно использовать домкрат и страховочные подставки. Обязательно фиксируйте автомобиль противооткатными упорами: даже небольшое смещение машины при снятом колесе может привести к травме. Если замена проводится впервые, подготовьте магнитную чашку для хранения мелких деталей – направляющие пальцы, болты и шайбы легко теряются при демонтаже.

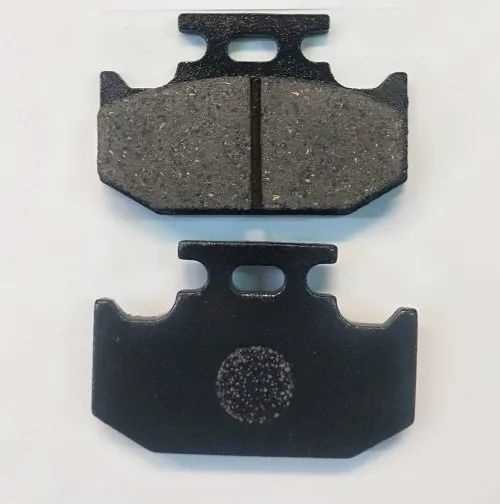

Подготовка автомобиля и снятие колеса перед заменой
Перед началом работ установите автомобиль на ровную твердую поверхность. Если используется домкрат, подложите противооткатные упоры под передние колеса, зафиксировав их в положении «на передаче» (для МКПП) или в режиме «P» (для АКПП). Для BSE Z1 с двигателем 1.6 л рекомендуется использовать домкрат грузоподъемностью не менее 1,5 тонны, размещая его строго под штатными точками подъема, обозначенными в сервисной документации – обычно это усиленные участки порога за передними дверями.
Ослабьте болты крепления колеса до подъема автомобиля. Для этого используйте баллонный ключ на 17 мм, прилагая усилие против часовой стрелки. Если болты закисли, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте ударов по ключу – это может повредить грани болтов. На автомобилях с легкосплавными дисками проверьте наличие пластиковых колпачков на болтах: их необходимо снять перед ослаблением.
Поднимите автомобиль домкратом, пока колесо не оторвется от земли на 3–5 см. Убедитесь, что домкрат устойчив и не смещается. Для дополнительной безопасности установите под кузов страховочную подставку (например, «козелок») в одну из штатных точек – на BSE Z1 это может быть усиленная часть заднего подрамника или лонжерон. Никогда не работайте под автомобилем, поддерживаемым только домкратом.
Открутите болты полностью и снимите колесо. Если диск «прикипел» к ступице, постучите по внутренней стороне шины резиновым молотком, избегая ударов по ободу. Осмотрите ступицу на предмет коррозии или грязи – при необходимости очистите поверхность металлической щеткой. Проверьте состояние тормозного диска: минимальная толщина для BSE Z1 составляет 10 мм; если диск тоньше, его необходимо заменить.
Перед отсоединением тормозного механизма снимите защитный колпачок с направляющего пальца суппорта. Для этого подденьте его плоской отверткой, стараясь не повредить резиновое уплотнение. На моделях с датчиком износа колодок отсоедините электрический разъем, нажав на фиксатор и потянув его в сторону. Разъем расположен на внутренней стороне суппорта и имеет характерный желтый цвет.
Закрепите снятое колесо под порогом автомобиля в качестве дополнительной страховки. Это предотвратит падение автомобиля в случае соскальзывания подставки. Если работы проводятся на улице, накройте тормозной механизм полиэтиленовым пакетом или тканью, чтобы защитить его от пыли и влаги. Избегайте попадания смазочных материалов на тормозные поверхности – это приведет к снижению эффективности торможения.
Проверьте уровень тормозной жидкости в бачке. Если он находится на отметке «MAX» или выше, откачайте часть жидкости шприцем, чтобы избежать ее перелива при установке новых колодок. На BSE Z1 бачок расположен в моторном отсеке с левой стороны, рядом с блоком предохранителей. Используйте только жидкость стандарта DOT 4 – смешивание разных типов недопустимо.
Осмотрите пыльники направляющих пальцев суппорта. Если на них обнаружены трещины или разрывы, замените их перед установкой новых колодок. Поврежденные пыльники приводят к попаданию грязи и влаги, что вызывает заклинивание суппорта. Для проверки подвижности пальцев потяните за них рукой – они должны перемещаться свободно, без заеданий.
Демонтаж суппорта и извлечение старых колодок
Перед началом работ убедитесь, что автомобиль надёжно зафиксирован на подъёмнике или домкрате с противооткатными упорами. Открутите болты крепления суппорта ключом на 13 мм – верхний болт обычно скрыт под пластиковой заглушкой, которую нужно поддеть отвёрткой. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. После откручивания болтов аккуратно снимите суппорт, не допуская его провисания на тормозном шланге – подвесьте его на проволоке или крючке к пружине подвески.
Извлеките старые колодки, потянув их на себя с усилием. Если колодки заклинило в скобе, воспользуйтесь плоской отвёрткой, вставив её между колодкой и диском, и осторожно разожмите механизм. Проверьте состояние направляющих пальцев суппорта – они должны свободно перемещаться в резиновых пыльниках. При наличии коррозии или затруднённом ходе очистите пальцы металлической щёткой и смажьте высокотемпературной смазкой (ATE 03.9902-1001.2 или аналогом).
Осмотрите тормозной диск на предмет глубоких борозд, трещин или неравномерного износа. Минимально допустимая толщина диска для двигателя BSE Z1 – 19 мм; если значение ниже, диск подлежит замене. Удалите скопившуюся пыль и грязь с посадочных мест колодок и суппорта с помощью жёсткой кисти и очистителя тормозов (Liqui Moly Bremsen-Reiniger). Избегайте продувки сжатым воздухом – это может привести к попаданию абразивных частиц в рабочие механизмы.
Перед установкой новых колодок вдавите поршень суппорта в цилиндр. Для этого используйте специальный инструмент (клещи для сжатия поршней) или струбцину, упираясь в старую колодку, чтобы не повредить резиновый пыльник. Вращайте поршень по часовой стрелке, если на нём есть резьба (характерно для задних суппортов с механизмом стояночного тормоза), или просто вдавливайте, если резьбы нет. Следите за уровнем тормозной жидкости в бачке – при необходимости откачайте часть шприцем, чтобы избежать перелива.
Проверка состояния тормозных дисков и направляющих
Перед заменой колодок осмотрите тормозные диски на наличие глубоких борозд, трещин или неравномерного износа. Допустимая минимальная толщина диска для двигателя BSE Z1 составляет 19 мм – измерьте её штангенциркулем в нескольких точках. Если значение меньше, диск подлежит замене, иначе риск перегрева и деформации возрастает в разы. Обратите внимание на биение диска: при превышении 0,05 мм (проверяется индикатором часового типа) требуется проточка или замена.
Направляющие суппорта – критически важный элемент, влияющий на равномерность прилегания колодок. Снимите пыльники и проверьте состояние пальцев: они должны быть чистыми, без следов коррозии или задиров. Нанесите на них тонкий слой смазки ATE 03.9902-1001.2 или аналогичной (например, Permatex 24110) – универсальные смазки не подходят из-за низкой термостойкости. Если пальцы заклинило, замените их комплектом (артикул 1K0 615 227 A).
Оцените состояние пыльников направляющих: трещины или разрывы приведут к попаданию грязи и влаги, ускоряя износ. При обнаружении дефектов замените пыльники новыми (артикул 1K0 615 337 для верхнего, 1K0 615 338 для нижнего). Убедитесь, что пыльники плотно сидят в посадочных местах – неправильная установка вызовет течь смазки и коррозию.
Проверьте работоспособность суппорта: после снятия колодок поршень должен легко утапливаться в цилиндр. Если он движется с трудом или заедает, разберите суппорт и очистите поверхности от ржавчины. Используйте только специальные очистители тормозных систем (например, Liqui Moly Bremsen-Reiniger) – бензин или растворители разрушают резиновые уплотнения. При сильном износе поршня или цилиндра замените суппорт в сборе.
Осмотрите тормозные шланги на предмет вздутий, трещин или потёртостей. Даже микроскопические повреждения могут привести к разрыву под давлением. Проверьте места крепления шлангов к суппорту и кузову – коррозия фитингов или ослабление хомутов недопустимы. При малейших сомнениях замените шланги (артикул 1K0 611 707 M для левого, 1K0 611 708 M для правого).
После сборки прокачайте тормозную систему, даже если суппорт не разбирался. Воздух в контуре снижает эффективность торможения и увеличивает ход педали. Используйте тормозную жидкость DOT 4 (например, Castrol React Performance) – смешивание разных типов жидкостей недопустимо. Уровень в бачке должен находиться между метками MIN и MAX; при падении ниже минимального проверьте систему на утечки.
Завершив проверку, выполните тестовый заезд на скорости до 60 км/ч с плавным торможением. Вибрации педали или посторонние шумы указывают на неисправности: биение диска, неравномерный износ колодок или заклинивание направляющих. В этом случае повторите диагностику, уделив внимание проблемным узлам.
Установка новых колодок и сборка суппорта
Перед установкой новых колодок очистите направляющие пальцы суппорта от старой смазки и продуктов износа. Используйте металлическую щётку и ветошь, затем нанесите тонкий слой высокотемпературной смазки для тормозных механизмов (например, ATE 03.9902-0501.2 или Permatex 24110). Проверьте состояние резиновых пыльников – при наличии трещин или разрывов замените их, иначе попадание грязи приведёт к заклиниванию суппорта.
Разместите новые колодки в скобе суппорта, убедившись, что противоскрипные пластины (если предусмотрены) установлены правильно. На внутренней колодке (со стороны поршня) часто нанесена маркировка «INNEN» или стрелка, указывающая направление вращения диска – ориентируйте её по ходу движения автомобиля. Прижмите колодки к диску с усилием, чтобы они встали на посадочные места без перекосов.
Сборка суппорта начинается с установки поршня в исходное положение. Для этого используйте специальный инструмент (например, Lislegaard 1020) или струбцину, упираясь в металлическую часть колодки. Вращайте поршень по часовой стрелке, одновременно вдавливая его – на BSE Z1 поршень имеет резьбовой механизм. Контролируйте равномерность хода: заедание или перекос свидетельствуют о повреждении манжеты или направляющих.
- Перед окончательной затяжкой направляющих пальцев проверьте свободный ход суппорта – он должен перемещаться без заеданий.
- Момент затяжки направляющих: 25–30 Н·м (используйте динамометрический ключ).
- После сборки прокачайте тормозную систему, если снимался суппорт с гидролинии.
- Первые 200 км избегайте резких торможений – колодки должны притереться к диску.
Прокачка тормозной системы после замены колодок
После установки новых задних колодок на двигателе BSE Z1 прокачка тормозной системы обязательна, даже если уровень жидкости в бачке не опускался ниже минимума. Воздух попадает в контуры при разъединении шлангов или цилиндров, а также из-за изменения объёма системы после сжатия поршней суппортов. Прокачку начинайте с колеса, наиболее удалённого от главного тормозного цилиндра (ГТЦ) – для переднеприводных автомобилей это заднее правое, затем заднее левое, переднее правое и переднее левое. Используйте только свежую тормозную жидкость DOT 4, соответствующую спецификации VW 501.14, и прозрачный шланг диаметром 6–8 мм для контроля выхода пузырьков.
Для прокачки потребуется помощник, ключ на 11 мм для штуцеров, ёмкость для слива жидкости и домкрат с подставками. Порядок действий:
- Поднимите автомобиль и снимите колёса для доступа к штуцерам.
- Очистите штуцеры от грязи и наденьте на них шланг, второй конец которого опустите в ёмкость с небольшим количеством жидкости.
- Помощник должен 5–6 раз нажать педаль тормоза до упора, удерживая её в нижнем положении после последнего нажатия.
- Откройте штуцер на ½ оборота – жидкость с пузырьками начнёт вытекать. Закройте штуцер, когда педаль опустится до пола.
- Повторяйте процесс до тех пор, пока из шланга не пойдёт чистая жидкость без воздуха. Следите за уровнем в бачке ГТЦ – он не должен опускаться ниже отметки «MIN».
Если после прокачки педаль остаётся мягкой или проваливается, проверьте герметичность соединений, состояние шлангов и рабочих цилиндров. Утечки часто возникают в местах обжатия шлангов на штуцерах или из-за износа манжет. В редких случаях воздух может оставаться в ГТЦ – для его удаления отсоедините трубки от цилиндра, залейте жидкость в бачок и дайте ей стечь через выходные отверстия, пока не исчезнут пузырьки. После завершения прокачки проведите тестовый заезд на малой скорости, убедившись в равномерном торможении без вибраций и увода автомобиля в сторону.
