Шарнир равных угловых скоростей (ШРУС) – ключевой элемент переднеприводных и полноприводных автомобилей, обеспечивающий передачу крутящего момента от коробки передач к колесам под переменными углами. Конструкция состоит из внутреннего и наружного шарниров, соединённых валом. Внутренний ШРУС компенсирует вертикальные перемещения подвески, наружный – угловые отклонения при поворотах. Средний ресурс детали – 80–120 тыс. км, но при агрессивной езде или повреждении пыльника срок сокращается до 30–50 тыс. км.
Работа ШРУСа основана на использовании шариков или роликов, перемещающихся в канавках обоймы. При изменении угла между валом и приводом элементы шарнира сохраняют равномерное распределение нагрузки, предотвращая вибрации и рывки. Наружный ШРУС выдерживает углы до 45°, внутренний – до 20°. Превышение этих значений приводит к ускоренному износу. Критический износ проявляется хрустом при поворотах, особенно под нагрузкой – это сигнал к немедленной замене.
Диагностика ШРУСа включает визуальный осмотр пыльников на предмет трещин и разрывов, проверку люфта вала и прослушивание шумов при движении. Для продления срока службы рекомендуется использовать смазки на основе дисульфида молибдена (например, Molykote BR-2 Plus) и регулярно проверять состояние хомутов. При замене детали важно устанавливать оригинальные или сертифицированные аналоги – недорогие подделки часто не выдерживают заявленных нагрузок.
Типичные ошибки при эксплуатации: езда с повреждённым пыльником, использование некачественной смазки, игнорирование первых признаков износа. В условиях бездорожья или при частых резких стартах ресурс ШРУСа снижается на 30–40%. Для автомобилей с увеличенным дорожным просветом (кроссоверы, внедорожники) рекомендуется устанавливать усиленные шарниры с повышенной стойкостью к ударным нагрузкам.

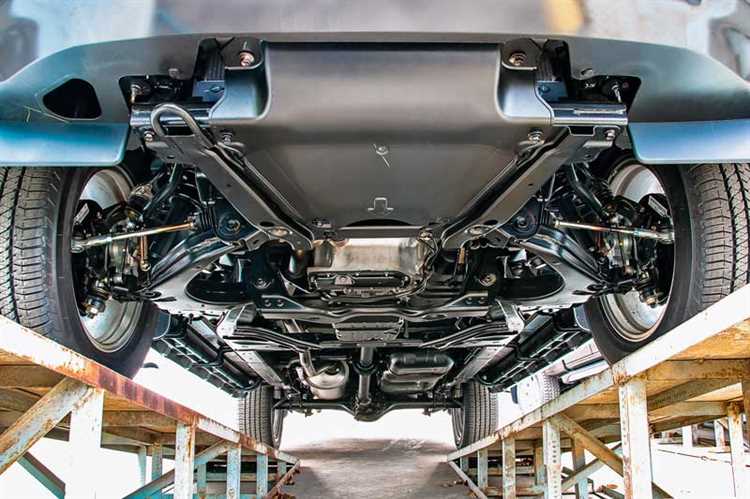

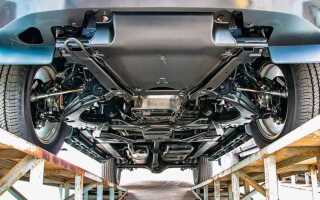

ШРУС в подвеске: что это и как работает
Работа ШРУСа основана на принципе передачи усилия через стальные шарики, расположенные в канавках между обоймой и корпусом. При изменении угла между валами шарики перемещаются по канавкам, сохраняя равномерное распределение нагрузки. Внутренний шарнир (трипод или шаровый) выдерживает осевые перемещения до 50 мм, внешний – угловые до 45–50°. Смазка (обычно литиевая или молибденовая) критична: недостаток приводит к износу шариков и канавок за 10–15 тыс. км пробега.
Типичные неисправности ШРУСа: хруст при поворотах (износ внешнего шарнира), вибрация на скорости (разрушение внутреннего), люфт в соединениях. Диагностика включает проверку пыльников (трещины, разрывы), прослушивание шумов при маневрах и осмотр смазки на наличие металлической стружки. Замена пыльника с промывкой и новой смазкой продлевает ресурс на 30–50%, но при критическом износе требуется замена всего узла. Средний срок службы – 80–120 тыс. км, но агрессивный стиль вождения сокращает его вдвое.
Для увеличения ресурса ШРУСа рекомендуется:
- Проверять пыльники каждые 10 тыс. км – даже микротрещины пропускают грязь и влагу.
- Использовать смазки с дисульфидом молибдена (например, ШРУС-4) – они выдерживают температуры до +180°C.
- Избегать резких стартов с вывернутыми колесами – это увеличивает нагрузку на внешний шарнир на 40%.
- При замене устанавливать оригинальные запчасти – аналоги часто имеют меньший ресурс из-за низкого качества стали.
Какую роль выполняет ШРУС в автомобильной подвеске
ШРУС (шарнир равных угловых скоростей) передает крутящий момент от коробки передач или редуктора к ведущим колесам, сохраняя постоянную скорость вращения при изменении угла между валами до 45–50°. Это критически важно для переднеприводных и полноприводных автомобилей, где колеса не только вращаются, но и поворачиваются, а подвеска постоянно меняет геометрию. Внутренний ШРУС компенсирует вертикальные перемещения подвески (ход сжатия/отбоя), а внешний – углы поворота колес, обеспечивая плавность и точность управления. Без него передача момента на колеса при маневрах или неровностях дороги была бы невозможна из-за разрушения карданных шарниров, не рассчитанных на такие нагрузки.
Конструкция ШРУСа – трипод или шариковый механизм с сепаратором – рассчитана на высокие динамические нагрузки: до 3000 Н·м крутящего момента и угловые ускорения до 6000 об/мин. Смазка на основе дисульфида молибдена или лития (например, ШРУС-4) снижает трение и износ, но требует замены каждые 50–70 тыс. км при активной эксплуатации. Признаки неисправности – хруст при поворотах, вибрации на скорости свыше 40 км/ч или люфт вала свыше 0,5 мм. Игнорирование этих симптомов приводит к разрушению шарнира и потере управляемости, особенно на полноприводных автомобилях с блокировкой дифференциала.
Из каких деталей состоит ШРУС и их назначение
Основу ШРУСа составляют две полуоси: внутренняя и наружная. Внутренняя полуось соединяется с дифференциалом через шлицевое соединение, передавая вращение от трансмиссии. Наружная полуось крепится к ступице колеса, обеспечивая его вращение. Обе полуоси изготавливаются из высокопрочной легированной стали, так как подвергаются значительным нагрузкам – до 3000 Н·м в пиковых режимах. Длина полуосей варьируется в зависимости от модели автомобиля: например, у переднеприводных машин она составляет 400–600 мм, а у полноприводных может достигать 1 метра.
Главный рабочий элемент ШРУСа – обойма с шариками или роликами. В классическом шариковом ШРУСе (типа «Рцеппа») используется шесть стальных шариков диаметром 15–25 мм, расположенных в канавках обоймы. Шарики перемещаются по специальным дорожкам, обеспечивая передачу крутящего момента под углами до 45°. В трипоидных ШРУСах вместо шариков применяются ролики на игольчатых подшипниках, что позволяет выдерживать углы до 25° и снижает вибрации. Материал обоймы – закалённая сталь с твёрдостью 58–62 HRC, а шарики изготавливаются из подшипниковой стали ШХ15.
Корпус ШРУСа служит защитной оболочкой для внутренних деталей. Он изготавливается методом горячей штамповки из стали 40Х или аналогичных сплавов, после чего проходит термообработку для повышения износостойкости. Внутренняя поверхность корпуса имеет канавки, по которым перемещаются шарики или ролики. Наружный диаметр корпуса зависит от типа ШРУСа: у наружных шарниров он составляет 70–100 мм, у внутренних – до 120 мм. Корпус также выполняет роль масляной ванны, удерживая смазку внутри механизма.
Смазка – критический компонент, без которого ШРУС выйдет из строя за несколько сотен километров. Для шариковых ШРУСов применяется специальная пластичная смазка на основе лития или молибдена (например, ШРУС-4, Molykote BR2 Plus) с добавками, предотвращающими задиры. В трипоидных шарнирах используют менее вязкие составы, так как ролики создают меньшее трение. Объём смазки в одном ШРУСе – 80–150 грамм. При замене важно использовать только рекомендованные производителем составы: универсальные смазки (типа Литол-24) не обеспечивают необходимой защиты при высоких нагрузках.
Пыльник – эластичная защитная манжета, предотвращающая попадание грязи, воды и абразивных частиц внутрь ШРУСа. Изготавливается из термостойкого хлоропренового каучука (неопрена) или термопластичных эластомеров (ТПЭ). Толщина стенок пыльника – 2–4 мм, а его форма зависит от типа шарнира: для наружных ШРУСов используются гофрированные пыльники с 5–7 складками, для внутренних – более длинные и гладкие. Срок службы пыльника – 60–100 тыс. км, но при агрессивной эксплуатации (езда по бездорожью, частые резкие повороты) он может выйти из строя уже через 30 тыс. км. Трещины или разрывы пыльника – основная причина преждевременного износа ШРУСа.
Стопорные кольца и хомуты фиксируют пыльник на корпусе и полуоси, предотвращая его смещение. Стопорные кольца изготавливаются из пружинной стали 65Г и имеют диаметр 30–50 мм. Хомуты бывают двух типов: ленточные (из нержавеющей стали) и червячные (с винтовым зажимом). При установке хомутов важно соблюдать момент затяжки: для ленточных – 15–20 Н·м, для червячных – 5–8 Н·м. Слабая затяжка приводит к подсосу воздуха и грязи, а чрезмерная – к деформации пыльника. При замене ШРУСа рекомендуется устанавливать новые хомуты, так как старые теряют упругость и не обеспечивают герметичность.
Как передается крутящий момент через ШРУС на колеса
ШРУС (шарнир равных угловых скоростей) передает крутящий момент от коробки передач или редуктора к ведущим колесам через систему шариков, расположенных в сепараторе между внутренней и наружной обоймами. Внутренняя обойма соединена с приводным валом, а наружная – с колесной ступицей. При вращении вала шарики перемещаются по канавкам обойм, обеспечивая постоянную передачу момента даже при изменении угла между валом и ступицей до 45–50°. Конструкция исключает проскальзывание, сохраняя равномерность вращения независимо от положения подвески.
Ключевой элемент передачи – канавки в обоймах, выполненные по эвольвентной или прямолинейной форме. Они удерживают шарики под углом 40–45° к оси вала, распределяя нагрузку равномерно. Смазка на основе литиевого или молибденового комплекса (например, ШРУС-4) снижает трение и предотвращает износ. При эксплуатации в условиях бездорожья или агрессивного вождения рекомендуется проверять пыльники каждые 10–15 тыс. км – их повреждение приводит к попаданию абразива и выходу шарнира из строя за 1–2 тыс. км.
Во время поворота или работы подвески ШРУС компенсирует угловые смещения без потерь мощности. Внешний шарнир (ближе к колесу) работает под большими углами, внутренний – под меньшими, но с осевыми перемещениями до 50 мм при ходе подвески. Для долговечности важно избегать резких стартов с вывернутыми колесами и регулярно контролировать уровень смазки. При появлении хруста или вибраций на скорости свыше 40 км/ч шарнир требует замены – ремонту он не подлежит.
Максимальный передаваемый момент зависит от диаметра шариков и материала обойм. Например, ШРУСы легковых автомобилей (диаметр шариков 18–22 мм) выдерживают 200–350 Н·м, грузовых – до 800 Н·м. При тюнинге с увеличением мощности двигателя свыше 30% от штатной рекомендуется устанавливать усиленные шарниры с увеличенным количеством шариков или керамическим покрытием канавок. Для переднеприводных моделей критичен баланс привода – дисбаланс свыше 15 г на радиусе 100 мм вызывает разрушение ШРУСа за 5–7 тыс. км.
Почему ШРУС выходит из строя и как распознать неисправность
ШРУС (шарнир равных угловых скоростей) ломается из-за разрушения защитного пыльника в 80% случаев. Трещины или разрывы на резиновом чехле пропускают грязь, песок и влагу, которые действуют как абразив, стирая металлические шарики и дорожки обоймы. При температуре ниже -20°C резина теряет эластичность, а при нагреве свыше +80°C – трескается. Средний срок службы пыльника – 60–80 тыс. км, но на российских дорогах он сокращается до 30–50 тыс. км из-за реагентов и механических повреждений.
Второй по частоте причиной отказа становится выработка смазки. ШРУС требует 120–150 г специальной консистентной смазки (например, ШРУС-4 или Mobil CVJ), но при повреждении пыльника она вымывается или загрязняется. Без смазки коэффициент трения возрастает в 5–7 раз, что приводит к перегреву и заклиниванию шарнира. Критический износ наступает через 5–10 тыс. км после потери герметичности, если не заменить пыльник и не обновить смазку.
Хруст при поворотах – главный симптом неисправности внешнего ШРУСа. Звук напоминает металлический скрежет и усиливается при резком ускорении в повороте. Внутренний ШРУС проявляет себя вибрацией на скорости 60–80 км/ч, особенно при движении по неровностям. Для проверки поднимите автомобиль на подъёмнике, включите первую передачу и медленно вращайте колесо – хруст или стук подтвердит диагноз. Игнорирование этих признаков ведёт к разрушению шарнира и обрыву привода.
Дополнительные признаки: люфт при покачивании приводного вала рукой (допустимо не более 0,5 мм), следы смазки на внутренней стороне колеса или на элементах подвески. На автомобилях с передним приводом неисправный ШРУС может вызывать рывки при трогании с места. Для точной диагностики используйте эндоскоп – через отверстие в пыльнике можно увидеть выработку на шариках или обойме. Замена ШРУСа в сборе обходится в 8–15 тыс. рублей, но ремонт пыльника и смазки на ранней стадии – в 2–3 раза дешевле.
Продлить ресурс ШРУСа можно регулярной проверкой пыльников каждые 10 тыс. км и заменой смазки при каждом снятии привода. Избегайте резких стартов с вывернутыми колёсами и длительной езды по глубоким лужам – вода проникает даже через микротрещины. На бездорожье снижайте скорость до 20–30 км/ч, чтобы уменьшить ударные нагрузки. При замене ШРУСа устанавливайте только оригинальные запчасти или аналоги от проверенных производителей (GKN, SKF, Febi) – дешёвые подделки выходят из строя через 5–10 тыс. км.
Какие смазки используются для ШРУС и как их правильно наносить
Для ШРУС применяют специализированные смазки, устойчивые к высоким нагрузкам, температурам и влаге. Основные типы:
- Литиевые смазки с дисульфидом молибдена (MoS₂). Наиболее распространённые, выдерживают давление до 2500 МПа, рабочий диапазон от -30°C до +120°C. Пример: Liqui Moly LM 47, Mobilgrease Special.
- Барий-полимочевинные смазки. Превосходят литиевые по водостойкости и термостабильности (до +150°C), но дороже. Пример: Shell Gadus S3 V220C, Klüber Stabutherm GH 461.
- Смазки на основе сульфоната кальция. Обладают высокой адгезией и защитой от коррозии, подходят для экстремальных условий. Пример: Petro-Canada EP2 Grease, Chevron SRI.
- Синтетические смазки с PTFE. Низкий коэффициент трения, но ограниченная несущая способность. Пример: Molykote 33 Medium, Krytox GPL 205.
Запрещено использовать универсальные смазки (например, Литол-24) или графитовые составы – они разрушают резиновые пыльники и не обеспечивают нужной защиты. Для триподных ШРУС (внутренних) предпочтительны смазки с меньшей вязкостью, чем для шариковых (внешних), так как последние испытывают большие ударные нагрузки.
Перед нанесением смазки ШРУС разбирают, удаляют старый состав и промывают детали бензином или очистителем карбюратора. Особое внимание – сепаратору и шарикам (или роликам в триподах): на них не должно оставаться абразивных частиц. Пыльник проверяют на целостность – трещины или разрывы требуют замены.
Смазку наносят в два этапа:
- Заполнение обоймы. В шариковый ШРУС закладывают 40–60 г смазки, в триподный – 80–120 г. Состав равномерно распределяют по дорожкам качения и шарикам (роликам), избегая пустот.
- Смазка пыльника. Внутреннюю поверхность пыльника покрывают тонким слоем (5–10 г) для предотвращения сухого трения о металл. Излишки удаляют – они могут выдавливаться при работе.
При сборке ШРУС проверяют герметичность хомутов пыльника. Затяжка должна быть равномерной, без перекосов. Для триподных ШРУС критично соблюдать момент затяжки стопорного кольца (обычно 150–200 Н·м) – превышение приводит к деформации сепаратора.
После установки ШРУС на автомобиль проводят тест: проезжают 10–15 км с резкими поворотами и ускорениями. Если через 500–1000 км пыльник остаётся сухим и не нагревается выше 60°C (проверяют инфракрасным термометром), смазка нанесена правильно. При обнаружении утечек или перегрева узел разбирают повторно.
Интервал замены смазки зависит от условий эксплуатации:
- Городской режим (частые повороты, пробки) – каждые 30 000–50 000 км.
- Загородные дороги – каждые 60 000–80 000 км.
- Экстремальные условия (бездорожье, буксировка) – каждые 20 000–30 000 км.
Хранить смазку для ШРУС следует в герметичной таре при температуре от +5°C до +25°C. Открытую упаковку используют в течение 6 месяцев – со временем дисульфид молибдена окисляется, снижая противозадирные свойства. При попадании воды или грязи состав утилизируют.
