Датчик температуры охлаждающей жидкости (ДТОЖ) – ключевой элемент системы управления двигателем, отвечающий за корректную работу термостата, вентилятора охлаждения и формирование топливной смеси. Его неисправность приводит к перегреву, повышенному расходу топлива или проблемам с запуском. Точное расположение зависит от модели автомобиля, но чаще всего он находится в одном из трех мест: на корпусе термостата, в головке блока цилиндров (ГБЦ) или на верхнем патрубке радиатора.
В большинстве современных автомобилей с рядными двигателями (например, Volkswagen Golf, Toyota Corolla, Hyundai Solaris) датчик установлен на корпусе термостата или в непосредственной близости от него. Это позволяет получать данные о температуре антифриза на выходе из двигателя, где жидкость уже прогрета. На V-образных моторах (как у BMW N52 или Mercedes M272) ДТОЖ часто размещают в ГБЦ со стороны выпускного коллектора, так как там температура стабилизируется быстрее.
На старых моделях (например, ВАЗ-2108, Opel Astra H) датчик может находиться на верхнем патрубке радиатора или в блоке цилиндров. В дизельных двигателях (как у Ford Transit 2.2 TDCi) он нередко интегрирован в корпус масляного теплообменника. Для точного определения местоположения используйте сервисную документацию: в мануалах указаны не только координаты, но и тип разъема, сопротивление при разных температурах и алгоритм проверки.
При замене датчика учитывайте, что в некоторых автомобилях (например, Renault Logan 1.6) он объединен с датчиком указателя температуры на приборной панели. В таких случаях потребуется замена всего узла. Перед демонтажем обязательно сбросьте давление в системе охлаждения, слив часть антифриза, иначе при откручивании датчика жидкость под давлением выплеснется наружу. После установки нового элемента проверьте герметичность соединения и отсутствие воздушных пробок.
Если датчик расположен в труднодоступном месте (как на двигателях Subaru EJ25 или Audi 2.0 TFSI), используйте специальные инструменты: удлиненные головки, гибкие удлинители или зеркало с подсветкой. Не пытайтесь заменить ДТОЖ «на горячую» – риск ожогов и повреждения резьбы высок. В случае сомнений в исправности датчика диагностируйте его мультиметром: при 20°C сопротивление должно составлять 2–3 кОм, а при 90°C – 200–300 Ом (точные значения см. в спецификации).
Какие признаки указывают на неисправность датчика температуры антифриза
Первый и наиболее очевидный симптом – некорректные показания температуры на приборной панели. Стрелка может застывать в одном положении, резко прыгать между значениями или показывать температуру, не соответствующую реальной. Например, двигатель уже прогрет до 90°C, но датчик упорно отображает 50°C или, наоборот, завышает показания до критических 120°C при нормальной работе.
Неисправный датчик часто провоцирует проблемы с системой охлаждения. ЭБУ, получая ложные данные, может:
- не включать вентилятор радиатора при перегреве, что приводит к закипанию антифриза;
- включать вентилятор постоянно, даже на холодном двигателе, увеличивая расход топлива;
- некорректно регулировать состав топливной смеси, обогащая её при ложном сигнале о перегреве.
Двигатель начинает работать нестабильно на холостых оборотах. Причина – ЭБУ, получая ошибочные данные о температуре, не может правильно скорректировать угол опережения зажигания и подачу топлива. Обороты могут плавать в диапазоне 500–1500 об/мин, особенно заметно это на холодную. В некоторых случаях мотор глохнет сразу после запуска.
Увеличенный расход топлива – косвенный, но характерный признак. Если датчик занижает температуру, ЭБУ дольше держит двигатель в режиме прогрева, подавая обогащённую смесь. На практике это может вылиться в перерасход до 15–20% от нормы. Проверить можно с помощью диагностического сканера: параметр «Температура охлаждающей жидкости» (ECT) будет отличаться от реальной на 10°C и более.
Появление ошибок в памяти ЭБУ – прямой сигнал о проблеме. Наиболее частые коды:
- P0115 – неисправность цепи датчика температуры охлаждающей жидкости;
- P0116 – выход показаний за допустимый диапазон;
- P0117 – низкий уровень сигнала (короткое замыкание на массу);
- P0118 – высокий уровень сигнала (обрыв цепи или замыкание на плюс).
Считывать ошибки можно через OBD-II адаптер или на СТО. Важно: перед заменой датчика проверьте проводку и разъём на наличие окислов или повреждений.
Двигатель долго прогревается или перегревается без видимых причин. Если датчик передаёт заниженные значения, ЭБУ не переключает систему на рабочий режим, поддерживая повышенные обороты и обогащённую смесь. В противном случае – при завышенных показаниях – мотор может перегреться из-за несвоевременного включения вентилятора. Контролируйте температуру по диагностическому сканеру или инфракрасному термометру, направленному на корпус термостата.
Нетипичное поведение климатической системы. В некоторых автомобилях данные с датчика температуры антифриза используются для управления кондиционером и отопителем. При неисправности датчика:
- кондиционер может отключаться при достижении ложной «критической» температуры;
- печка дует холодным воздухом, даже если двигатель прогрет;
- включается режим рециркуляции воздуха без видимых причин.
Если подобные симптомы проявляются вместе с другими признаками, проверка датчика – обязательный этап диагностики.
В каких местах под капотом искать датчик температуры охлаждающей жидкости
Датчик температуры антифриза чаще всего интегрирован в систему охлаждения двигателя и располагается вблизи ключевых узлов циркуляции жидкости. Основные точки поиска:
- Головка блока цилиндров (ГБЦ) – наиболее распространённое место, особенно на рядных 4-цилиндровых моторах. Датчик вкручивается в специальное резьбовое отверстие, контактируя с потоком антифриза, выходящим из рубашки охлаждения. На V-образных двигателях проверяйте обе головки.
- Термостат или корпус термостата – встречается на автомобилях с поперечным расположением двигателя (например, Volkswagen Golf, Skoda Octavia). Датчик может быть установлен в отдельном штуцере или интегрирован в корпус термостата.
- Верхний патрубок радиатора – характерно для старых моделей (ВАЗ-2106, ГАЗ-3110) и некоторых японских авто (Toyota Corolla до 2000 года). Датчик монтируется в металлический или пластиковый тройник патрубка.
- Блок цилиндров – типично для дизельных двигателей (Mercedes OM611, BMW M57) и некоторых бензиновых агрегатов с продольной компоновкой (Audi A6 C5). Ищите датчик в передней части блока, рядом с водяным насосом.
- Расширительный бачок – редкое расположение, но встречается на отдельных моделях (Renault Logan 1.4, некоторые модификации Hyundai Accent). Датчик встраивается в крышку или боковую стенку бачка.
При поиске ориентируйтесь на электрический разъём с двумя проводами (реже – одним) и металлический корпус с шестигранником под ключ на 19, 21 или 22 мм. На двигателях с электронным управлением датчик часто соседствует с катушками зажигания или топливной рампой – не перепутайте с датчиком температуры впускного воздуха. Если визуальный осмотр не дал результатов, изучите схему системы охлаждения в руководстве по ремонту: на некоторых авто (например, Ford Focus 2.0 TDCi) датчик скрыт за пластиковым кожухом или впускным коллектором.

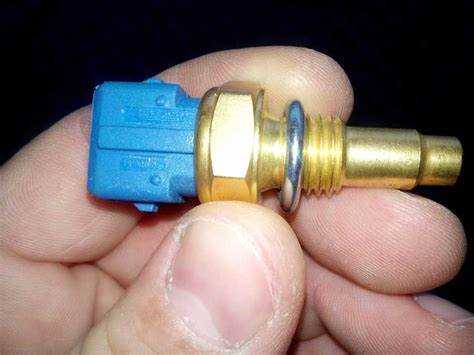

Как отличить датчик температуры антифриза от других датчиков в двигателе
Датчик температуры антифриза (ДТОЖ) чаще всего располагается на корпусе термостата, головке блока цилиндров или в верхнем патрубке системы охлаждения. Его ключевая особенность – резьбовое соединение с металлическим корпусом и подключение к двум проводам (реже – к одному). В отличие от датчика температуры впускного воздуха, который крепится к впускному коллектору и имеет пластиковый корпус, ДТОЖ всегда контактирует с жидкостью, поэтому его корпус герметичен и выполнен из латуни или алюминия.
Отличить ДТОЖ от датчика давления масла можно по месту установки: последний всегда находится на масляной магистрали (например, на блоке цилиндров или масляном фильтре) и имеет характерную форму с шестигранником под ключ. Датчик антифриза, напротив, не связан с масляной системой и не имеет уплотнительных колец для масла. Ещё один признак – разъём ДТОЖ обычно чёрного или серого цвета, тогда как у датчика давления масла он может быть коричневым или синим.
Если на двигателе установлен датчик температуры для указателя на приборной панели и отдельный для ЭБУ, их можно различить по количеству контактов: первый имеет один или два провода, второй – три или четыре. Датчик для ЭБУ часто крупнее и может быть расположен глубже в блоке, ближе к термостату. На некоторых моделях (например, Volkswagen или Skoda) оба датчика находятся рядом, но у того, что идёт на ЭБУ, разъём шире и имеет фиксатор.
Датчик детонации и датчик положения коленвала (ДПКВ) не имеют ничего общего с системой охлаждения. Датчик детонации крепится к блоку цилиндров сбоку и выглядит как небольшой цилиндр с одним проводом, а ДПКВ расположен у маховика или шкива коленвала и имеет характерный зубчатый диск рядом. ДТОЖ никогда не устанавливается в таких местах и не взаимодействует с вращающимися деталями.
При сомнениях сверьтесь с электрической схемой автомобиля: ДТОЖ всегда подключён к блоку управления двигателем или указателю температуры. На схемах он обозначается как «ECT» (Engine Coolant Temperature) или «THW». Если датчик имеет маркировку «IAT» (Intake Air Temperature) или «MAP» (Manifold Absolute Pressure), это не ДТОЖ. Также проверьте цвет проводов: у ДТОЖ часто используются жёлтый и зелёный провода, но точные данные зависят от модели авто.
Пошаговая инструкция по поиску датчика на популярных моделях автомобилей
На автомобилях Volkswagen Golf IV (1997–2003) датчик температуры антифриза находится на корпусе термостата, с правой стороны двигателя. Откройте капот, найдите пластиковую крышку двигателя (если есть) и снимите её. Термостат расположен рядом с верхним патрубком радиатора. Датчик вкручен в металлический корпус термостата, имеет двухконтактный разъём и часто окрашен в синий или чёрный цвет. Если не видно, проследите за проводом от указателя температуры на приборной панели – он ведёт к датчику.
В Toyota Corolla E12 (2000–2006) с двигателем 1ZZ-FE датчик установлен на головке блока цилиндров, ближе к выпускному коллектору. Для доступа снимите пластиковую крышку двигателя и воздушный фильтр. Датчик расположен под катушками зажигания, имеет один контакт и резьбу M12x1.5. На моделях с двигателем 3ZZ-FE ищите его на передней части ГБЦ, рядом с термостатом – там он вкручен в алюминиевый корпус и соединён с ЭБУ жёлтым проводом.
На Lada Granta с 8-клапанным двигателем датчик температуры антифриза находится на термостате, в левой части моторного отсека. Термостат крепится к блоку цилиндров тремя болтами, а датчик вкручен в его корпус сверху. Разъём – двухконтактный, чёрного цвета. На 16-клапанных версиях (21126, 21127) датчик расположен там же, но доступ осложнён наличием модуля зажигания – его придётся временно отсоединить.
В Hyundai Solaris (2010–2020) с двигателями Gamma (1.4/1.6 л) датчик температуры охлаждающей жидкости установлен на корпусе термостата, с правой стороны двигателя. Чтобы добраться, снимите декоративную крышку двигателя и воздушный патрубок. Датчик имеет двухконтактный разъём и шестигранную головку под ключ на 19. На моделях с автоматической коробкой передач рядом может находиться датчик температуры АКПП – не перепутайте их.
На Ford Focus II (2004–2011) с двигателем 1.6 Duratec датчик расположен на корпусе термостата, который крепится к блоку цилиндров спереди. Термостат находится под пластиковой крышкой с надписью «Duratec». Датчик вкручен в алюминиевый корпус, имеет двухконтактный разъём и часто покрыт белым налётом от антифриза. На двигателях 1.8/2.0 он находится там же, но доступ может быть затруднён из-за расположения генератора.
В Renault Logan (2004–2021) с двигателем K7J/K7M (1.4/1.6 л) датчик температуры антифриза установлен на корпусе термостата, с левой стороны двигателя. Термостат расположен под впускным коллектором – для доступа потребуется снять корпус воздушного фильтра и частично открутить коллектор. Датчик имеет один контакт и резьбу M12x1.25. На моделях с кондиционером мешает компрессор – его можно не снимать, но работать придётся на ощупь.
На Kia Rio III (2011–2017) с двигателем Gamma 1.4/1.6 датчик находится на корпусе термостата, с правой стороны моторного отсека. Для доступа снимите декоративную крышку двигателя и резонатор воздушного фильтра. Датчик вкручен в алюминиевый корпус, имеет двухконтактный разъём и шестигранник под ключ на 19. Рядом может быть установлен датчик температуры впускного воздуха – не перепутайте их, так как разъёмы похожи.
В BMW E46 (1998–2006) с двигателями M52/M54 датчик температуры охлаждающей жидкости расположен на корпусе термостата, который находится в передней части двигателя, под пластиковой крышкой. На шестицилиндровых моторах датчик вкручен в алюминиевый корпус термостата, имеет двухконтактный разъём и часто окрашен в зелёный цвет. На четырёхцилиндровых моделях (M43) он находится там же, но доступ проще из-за отсутствия впускного коллектора над термостатом.
Какие инструменты понадобятся для демонтажа и проверки датчика
Для снятия датчика температуры антифриза потребуется набор торцевых головок или ключей на 19, 21 или 22 мм – стандартные размеры для большинства автомобилей. В некоторых моделях, например, Volkswagen или Skoda, используется головка на 24 мм. Перед началом работ проверьте размер крепежа по сервисной документации или визуально, чтобы избежать срыва граней.
Обязателен динамометрический ключ с диапазоном 10–20 Н·м для затяжки датчика после установки. Превышение момента затяжки приводит к повреждению резьбы в алюминиевом блоке цилиндров, особенно на двигателях с чугунными головками, где риск деформации выше. Для старых автомобилей с корродированным крепежом пригодится проникающая смазка типа WD-40 или Liquid Wrench.

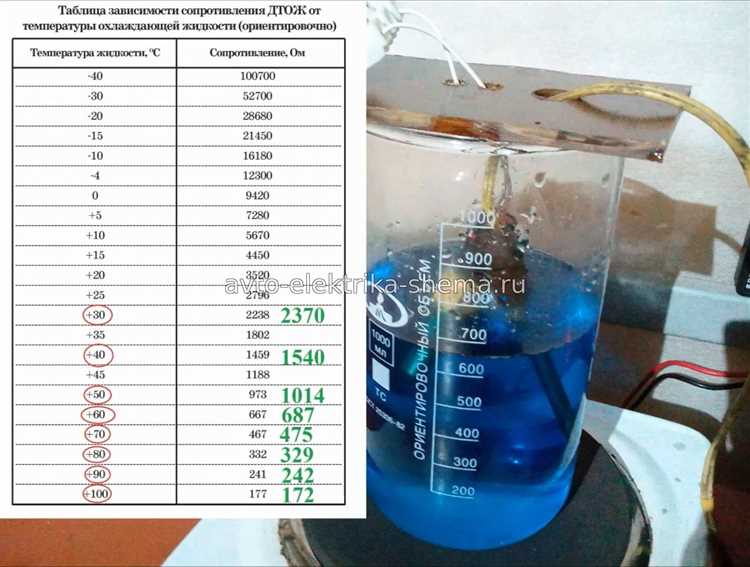

Мультиметр с функцией измерения сопротивления (омметр) и постоянного напряжения до 20 В необходим для проверки работоспособности датчика. У исправного NTC-датчика сопротивление при 20°C должно составлять 2–6 кОм, при 90°C – 200–500 Ом. Для точных замеров используйте термометр с диапазоном до 150°C, чтобы сопоставить показания с эталонными значениями из технической литературы.
Шестигранные ключи на 5 или 6 мм могут понадобиться для снятия защитных кожухов или кронштейнов, закрывающих доступ к датчику. В автомобилях с поперечным расположением двигателя, таких как Ford Focus или Renault Logan, часто требуется удлинитель для торцевой головки, чтобы обойти мешающие элементы подкапотного пространства.
Емкость для слива антифриза объемом не менее 2 литров и резиновые перчатки защитят от ожогов и загрязнений. Если датчик расположен в нижней части системы охлаждения, например, на радиаторе или блоке цилиндров у дизельных двигателей BMW N47, потребуется домкрат и подставки для безопасного подъема автомобиля.
Для проверки герметичности после установки нового датчика используйте манометр с адаптером для подключения к системе охлаждения. Давление в контуре должно удерживаться на уровне 1,2–1,5 бар в течение 5 минут без падения. В случае утечек пригодится набор для ремонта радиаторов или герметик для алюминиевых сплавов, например, Loctite 574.
Влагомер или тестер электрических цепей поможет выявить обрывы проводки, если датчик не реагирует на изменения температуры. Проверьте целостность контактов разъема: окисление или коррозия часто становятся причиной некорректных показаний. Для очистки используйте специальный спрей для электрических контактов, например, Kontakt 60 или CRC Contact Cleaner.
Как проверить работоспособность датчика температуры антифриза мультиметром
Отсоедините электрический разъем датчика и подключите щупы мультиметра к его контактам. Если датчик одноштырьковый, второй щуп приложите к корпусу двигателя или массе автомобиля. Запишите показания при холодном двигателе. Затем запустите мотор и прогрейте его до рабочей температуры (обычно 85–95°C). Снимите показания повторно – сопротивление должно снизиться в 5–10 раз. Расхождения с эталонными значениями более 10% указывают на неисправность.
Для проверки сигнала напряжения переведите мультиметр в режим измерения постоянного напряжения (DCV) до 20 В. Подключите один щуп к сигнальному проводу датчика (обычно желтый или зеленый), второй – к массе. При включенном зажигании напряжение должно составлять 4,5–5,5 В. Если напряжение отсутствует или ниже 4 В, проверьте целостность проводки и исправность ЭБУ. При прогреве двигателя напряжение должно плавно снижаться до 0,5–1,5 В.
Если сопротивление датчика не меняется при нагреве или остается на уровне бесконечности (обрыв), замените его. Аналогично поступите, если напряжение на сигнальном проводе не соответствует норме. Перед установкой нового датчика нанесите на его резьбу тонкий слой термостойкого герметика, чтобы предотвратить утечку антифриза. Затягивайте датчик с моментом 15–20 Н·м – превышение может повредить резьбу в блоке цилиндров.
При проверке учитывайте, что некоторые автомобили оснащены двумя датчиками температуры: один для ЭБУ, второй для указателя на приборной панели. Их сопротивления могут отличаться. Например, на Volkswagen Golf 6 датчик для ЭБУ при 20°C имеет сопротивление 2,5 кОм, а для указателя – 1,5 кОм. Уточните параметры в технической документации или на специализированных форумах для вашей модели.
После замены датчика сбросьте ошибки ЭБУ с помощью диагностического сканера или отсоединив клемму аккумулятора на 10–15 минут. Запустите двигатель и проконтролируйте показания температуры на приборной панели. Если индикатор продолжает показывать неверные значения, проверьте цепь питания датчика и исправность термостата – заклинивший термостат может искажать реальную температуру антифриза.
