Форсунки Common Rail работают под давлением до 2500 бар, распыляя топливо с точностью до микронов. Загрязнение сопла нагаром или механическими частицами на 15–20% снижает эффективность впрыска, увеличивая расход топлива на 3–5 л/100 км и повышая токсичность выхлопа на 30–40%. Самостоятельная чистка позволяет восстановить рабочие параметры без замены деталей, если действовать по проверенной методике.
Для диагностики используйте сканер с поддержкой протокола OBD-II и функцией проверки баланса цилиндров. Падение давления на 10% от номинала (например, с 1800 до 1620 бар) при 2500 об/мин сигнализирует о засорении. Визуальный осмотр распыла на стенде или через прозрачную трубку с манометром покажет неравномерность струи – признак закоксованных отверстий. Без диагностики чистка превращается в лотерею: ультразвук может разрушить керамические элементы пьезофорсунок, а агрессивные промывки – повредить уплотнения.
Оптимальный метод зависит от степени загрязнения. При легком нагаре (потеря давления до 5%) достаточно промывки топливной системы составом с цетановым числом не ниже 55 и моющей присадкой на основе полиэфираминов. Для средних загрязнений (потеря давления 5–15%) используйте ультразвуковую ванну с частотой 40 кГц и жидкостью на основе диметилсульфоксида – она растворяет отложения без разрушения металла. При сильном засорении (потеря давления свыше 15%) требуется разборка форсунки и механическая чистка сопла иглой диаметром 0,1–0,15 мм под микроскопом.
Инструменты для работы: динамометрический ключ с диапазоном 10–50 Н·м, набор торцевых головок (8, 10, 12 мм), съемник форсунок с усилием 2–3 тонны, манометр с пределом измерения до 3000 бар. Расходные материалы: новые медные шайбы под форсунки (толщина 1,5–2 мм), уплотнительные кольца из фторкаучука, промывочная жидкость с кинематической вязкостью 2–4 мм²/с при 20°C. Работайте в чистом помещении: попадание пыли в топливную рампу гарантирует повторное засорение в течение 500–1000 км.
Какие инструменты и материалы понадобятся для самостоятельной чистки
Для чистки форсунок высокого давления потребуется набор специализированных инструментов. Основной – ультразвуковая ванна мощностью не менее 60 Вт с частотой 40–50 кГц, способная работать с жидкостями на водной или спиртовой основе. Альтернатива – стенд для промывки форсунок с манометром (диапазон 0–200 бар) и адаптерами под разные типы распылителей (например, Bosch, Delphi, Denso). Обязателен компрессор с давлением 6–8 бар для продувки каналов после чистки. Из ручного инструмента: динамометрический ключ (момент затяжки 25–35 Н·м), набор торцевых головок (8–14 мм), плоскогубцы с изолированными ручками и щетка из латунной проволоки (диаметр 0,1–0,2 мм) для удаления нагара с сопел.
Расходные материалы подбираются строго под тип форсунок. Для ультразвуковой чистки используйте специализированную жидкость (например, Liqui Moly Diesel Spulung или Wynns Diesel Injector Cleaner) – универсальные растворители разрушают резиновые уплотнения. Для стендовой промывки подойдет дизельное топливо с присадкой (соотношение 1:100) или керосин технический (КТ-1). Уплотнительные кольца форсунок заменяются на новые: витоновые (для систем Common Rail) или фторкаучуковые (для старых механических форсунок). Не экономьте на смазке для резьбы (Loctite 574 или аналог) – она предотвращает прикипание.
Дополнительно понадобятся: мультиметр (для проверки сопротивления обмоток, норма – 0,2–1,5 Ом), шприц на 20 мл с иглой 0,8 мм для точечной подачи чистящей жидкости, магнитная ловушка (если форсунка разборная) и емкость с сетчатым фильтром (100–200 мкм) для сбора отложений. Работайте в нитриловых перчатках и защитных очках – чистящие составы агрессивны к коже и слизистым.
Как правильно демонтировать форсунки без повреждения топливной системы
Перед началом работ сбросьте давление в топливной системе: отсоедините предохранитель топливного насоса или реле, заведите двигатель и дайте ему заглохнуть. Отключите аккумулятор, чтобы исключить случайное искрение. Очистите зону вокруг форсунок от грязи и масла – используйте сжатый воздух и безворсовую ветошь. Отсоедините топливные шланги и электрические разъемы, предварительно пометив их положение для обратной сборки. Для дизельных систем снимите обратные трубки, зафиксировав их гайки ключом на 17 или 19 мм, чтобы не сорвать резьбу.
- Подберите подходящий инструмент: для большинства форсунок потребуется головка на 24, 27 или 30 мм с удлинителем, а также динамометрический ключ для контроля усилия при обратной установке (момент затяжки обычно 25–35 Н·м). Избегайте ударных инструментов – они могут деформировать посадочные места.
- Перед демонтажем прогрейте двигатель до 50–60°C: это снизит вязкость топлива и облегчит извлечение форсунок. Если форсунка «прикипела», используйте съемник для форсунок или аккуратно постучите по корпусу через деревянную проставку – металлические инструменты могут повредить керамические элементы.
- Извлекайте форсунку строго вертикально, без перекосов. Если она не поддается, нанесите проникающую смазку (например, WD-40) на посадочное место и оставьте на 10–15 минут. При сильном закисании допустимо легкое нагревание корпуса форсунки промышленным феном (температура не выше 150°C).
- После извлечения закройте отверстия в головке блока чистыми заглушками или полиэтиленом, чтобы предотвратить попадание мусора. Осмотрите уплотнительные кольца – при наличии трещин или деформации замените их новыми (артикулы для большинства дизельных двигателей: 0445120121 для верхнего кольца, 0445120122 для нижнего).

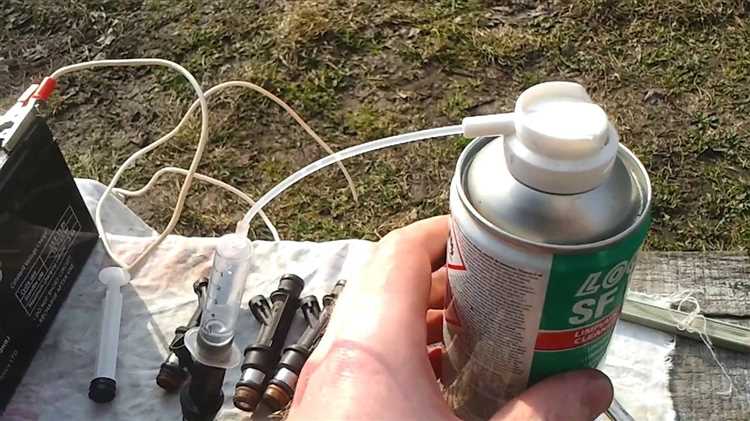

Пошаговая инструкция по разборке и очистке деталей форсунки
Отсоедините форсунку от топливной рампы, предварительно сбросив давление в системе. Используйте ключ на 24 или 27 мм (в зависимости от модели) для откручивания гайки крепления. Снимите медную шайбу – она подлежит замене. Разместите форсунку в тисках с мягкими губками, зафиксировав её за корпус распылителя, чтобы избежать деформации. Открутите гайку распылителя головкой на 17 мм, удерживая шток форсунки рожковым ключом на 12 мм. Извлеките иглу и пружину, проверьте их на наличие задиров или коррозии – при обнаружении замените.
Погрузите детали в ультразвуковую ванну с очистителем на основе диметилсульфоксида (ДМСО) или специализированным составом для форсунок (например, Liqui Moly Diesel Spulung) на 15–20 минут при температуре 50–60°C. Для очистки распылителя используйте мягкую латунную щётку и иглу диаметром 0,2–0,3 мм, прочищая сопловые отверстия под углом 90° к поверхности. Промойте детали в чистом дизельном топливе, продуйте сжатым воздухом (давление не более 2 бар) и соберите в обратной последовательности, смазав иглу и пружину моторным маслом. Установите новую медную шайбу, затяните гайку распылителя с моментом 60–70 Н·м.

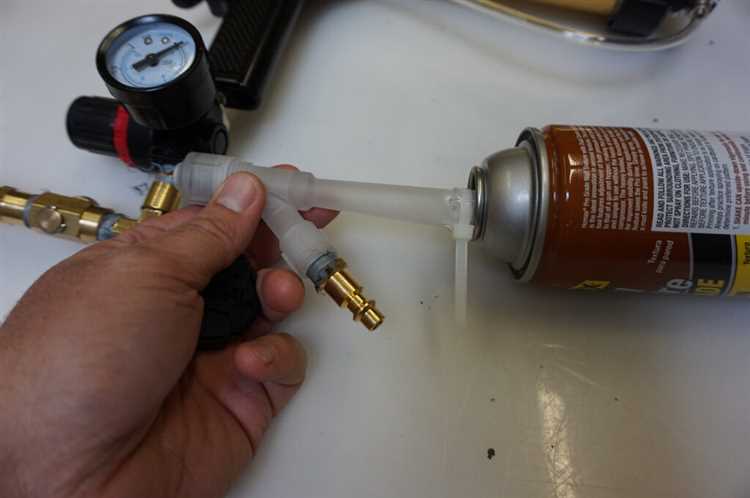

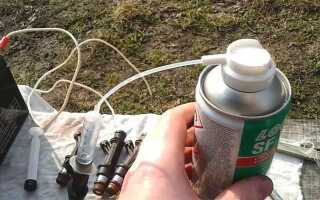

Какие растворы и методы использовать для удаления нагара и отложений
Для очистки форсунок высокого давления от нагара и смолистых отложений применяют специализированные растворы на основе полиэфирных аминов или диметилсульфоксида (ДМСО). Концентрированные составы, такие как Liqui Moly Diesel Spulung или Wynn’s Diesel Injector Cleaner, содержат до 30% активных компонентов, эффективно растворяющих углеродистые отложения при температуре 60–80°C. При самостоятельной промывке используйте раствор в соотношении 1:5 с дизельным топливом, пропуская его через форсунку под давлением 150–200 бар в течение 10–15 минут. Избегайте универсальных очистителей – они не обеспечивают нужной агрессивности к твердым отложениям.
Ультразвуковая очистка с применением щелочных растворов (pH 10–12) разрушает нагар на молекулярном уровне. Оптимальная частота колебаний – 40 кГц, время обработки – 20–30 минут. Для приготовления рабочей жидкости смешайте дистиллированную воду с гидроксидом калия (KOH) в концентрации 5–7% или используйте готовые составы типа CR Cleaner. После ультразвуковой ванны форсунки промывают под давлением чистым топливом, чтобы удалить остатки раствора и взвешенные частицы. Метод эффективен для удаления лаковых отложений, но требует точного соблюдения времени экспозиции – превышение приводит к коррозии металлических элементов.
Механическая очистка с использованием абразивных паст оправдана только для удаления внешних отложений на распылителях. Применяйте пасты с размером частиц 5–10 мкм (например, Permatex 22058), нанося их на мягкую латунную щетку или фетровый круг. Давление при обработке не должно превышать 0,5 кг/см², чтобы избежать деформации иглы распылителя. После механической очистки обязательна промывка в ультразвуковой ванне с нейтральным раствором (pH 7) для удаления остатков абразива. Метод не подходит для очистки внутренних каналов форсунок.
Для растворения застарелых отложений в топливной системе используют диметилформамид (ДМФА) или N-метилпирролидон (NMP) в концентрации 15–20%. Эти растворители проникают в микротрещины нагара, разрушая его структуру за 30–40 минут при температуре 50–60°C. После обработки форсунки продувают сжатым азотом под давлением 5–7 бар, чтобы удалить остатки раствора и предотвратить коррозию. ДМФА и NMP токсичны – работайте в вытяжном шкафу с использованием средств индивидуальной защиты (перчатки из бутилкаучука, респиратор с фильтром класса А2В2Е2К2).
При отсутствии специализированных составов допустимо использовать смесь ацетона (60%) и изопропилового спирта (40%) для предварительной очистки. Раствор пропускают через форсунку под давлением 100–120 бар в течение 5–7 минут, после чего промывают дизельным топливом. Метод малоэффективен против твердых отложений, но удаляет легкие смолистые наслоения. Не применяйте бензин или керосин – они не растворяют нагар, а лишь размягчают его, что приводит к повторному засорению каналов после сборки.
Как проверить работоспособность форсунок после чистки
Первым этапом проверки станет визуальный осмотр распыла топлива. Подключите форсунку к стенду или адаптеру с манометром, создайте давление в 150–200 бар (для дизельных систем) или 3–5 бар (для бензиновых) и активируйте подачу топлива короткими импульсами. Распыл должен быть равномерным, без струй, капель или асимметрии. У дизельных форсунок проверьте угол конуса распыла – он должен соответствовать заводским параметрам (обычно 120–160 градусов). Для бензиновых форсунок оцените форму факела: он должен быть симметричным, без разрывов и боковых брызг.
Измерьте производительность форсунок под нагрузкой. Используйте мерные емкости или электронный расходомер, подключив форсунки к диагностическому оборудованию. Запустите тест на 30 секунд при рабочем давлении и сравните объем топлива, поданного каждой форсункой. Допустимое отклонение – не более 5% от среднего значения. Если разница превышает 10%, форсунка требует повторной чистки или замены. Для дизельных систем дополнительно проверьте обратный слив: при давлении 100 бар он не должен превышать 20–30 мл/мин для исправной форсунки.
Проверка герметичности – критический этап. Установите форсунку в тестовый стенд, создайте давление на 10–15% выше рабочего (например, 230 бар для дизеля) и выдержите 30 секунд. На сопле не должно появляться капель топлива. Для бензиновых форсунок достаточно давления 6 бар. Если герметичность нарушена, замените уплотнительные шайбы или иглу распылителя. У дизельных форсунок с электромагнитным управлением дополнительно проверьте время открытия и закрытия: при подаче напряжения 12 В оно должно составлять 0,1–0,3 мс.
Диагностика на двигателе проводится с помощью сканера и осциллографа. Подключитесь к ЭБУ, считайте коды ошибок и параметры работы форсунок. Обратите внимание на коррекцию подачи топлива: если значение превышает ±10%, форсунка работает нестабильно. Снимите осциллограмму сигнала управления форсункой – форма импульса должна быть прямоугольной, без «звона» и провалов. Для дизельных систем Common Rail проверьте давление в рампе на холостом ходу и под нагрузкой: скачки более 50 бар указывают на неисправность одной из форсунок.
Практический тест на запуск и работу двигателя завершит проверку. Установите форсунки на место, подключите топливную систему и запустите мотор. На холостом ходу обороты должны быть стабильными, без вибраций и провалов. Проверьте дымность выхлопа: черный дым на дизеле или повышенный расход топлива на бензиновом двигателе сигнализируют о неравномерной работе форсунок. Прогрейте двигатель до рабочей температуры и выполните тест-драйв с резким ускорением – детонация или «провалы» при наборе оборотов указывают на необходимость повторной диагностики.
Для окончательной оценки используйте диагностический адаптер с функцией баланса цилиндров. Запустите тест, поочередно отключая форсунки. Падение оборотов должно быть одинаковым для всех цилиндров (допустимое отклонение – 20–30 об/мин). Если один из цилиндров дает меньшее падение, форсунка не обеспечивает достаточную подачу топлива. Запишите показания и сравните их с данными до чистки – улучшение должно быть не менее 15–20%.
Типичные ошибки при самостоятельной чистке и как их избежать
Первая и самая опасная ошибка – игнорирование спецификаций производителя. Форсунки высокого давления рассчитаны на определённые параметры: давление промывки, тип очищающей жидкости, допустимые температурные режимы. Например, для форсунок Common Rail Bosch допустимое давление при ультразвуковой чистке не должно превышать 3–4 бар, а время воздействия – 10–15 минут. Превышение этих значений приводит к разрушению керамических элементов распылителя или деформации иглы. Всегда сверяйтесь с технической документацией на конкретную модель форсунки.
Использование неподходящих очистителей – вторая распространённая проблема. Агрессивные растворители вроде ацетона или бензина разрушают резиновые уплотнения и пластиковые компоненты форсунок. Для промывки подходят только специализированные составы: Liqui Moly Diesel Spulung, Wynns Diesel Injector Cleaner или аналоги с pH 6–8. При ручной чистке щётками или иглами категорически запрещено применять металлические инструменты – они оставляют микроцарапины на поверхности иглы, что нарушает герметичность и приводит к подтеканию топлива.
Неправильная сборка после чистки вызывает до 40% повторных отказов. Чаще всего забывают заменить медные уплотнительные шайбы под форсункой – они одноразовые и деформируются при затяжке. Момент затяжки для большинства дизельных форсунок составляет 25–35 Н·м, но для некоторых моделей (например, Delphi) требуется 50–60 Н·м. Превышение момента приводит к трещинам в корпусе, недостаточный – к прорыву газов. Используйте динамометрический ключ и новые шайбы при каждой установке.
Пренебрежение проверкой герметичности после чистки – критическая ошибка. Даже микроскопические утечки топлива под высоким давлением (до 2500 бар) вызывают локальный перегрев и коксование распылителя. Проверку проводят на стенде или подручными средствами: подключите форсунку к топливной рампе, создайте давление 100–150 бар и наблюдайте за распылителем в течение 30 секунд. Если на кончике появляются капли – форсунка негерметична и требует повторной разборки.
Чистка без предварительной диагностики – напрасная трата времени. Симптомы неисправности форсунок (троение, чёрный дым, повышенный расход) могут быть вызваны другими причинами: неисправностью ТНВД, засорением топливного фильтра или подсосом воздуха. Перед чисткой проведите компьютерную диагностику: коды ошибок P0201–P0208 указывают на проблемы с форсунками, P0087–P0093 – на неисправность ТНВД. Без диагностики вы рискуете чистить исправные форсунки или упустить более серьёзную поломку.
Работа без защитных средств опасна для здоровья. Топливо под высоким давлением способно пробить кожу, вызвав тяжёлые химические ожоги. При разборке форсунок используйте нитриловые перчатки (толщиной не менее 0,4 мм) и защитные очки. Пары дизельного топлива и очистителей токсичны – работайте в хорошо проветриваемом помещении или на открытом воздухе. Храните снятые форсунки в герметичных контейнерах, чтобы избежать попадания пыли на прецизионные детали.
Экономия на расходных материалах оборачивается дорогостоящим ремонтом. Одноразовые фильтры тонкой очистки в форсунках (например, в системах Delphi или Denso) необходимо менять при каждой чистке – их пропускная способность снижается на 30–50% после первого использования. Игнорирование этой рекомендации приводит к повторному засорению уже через 5–10 тысяч километров. Стоимость фильтра – 200–500 рублей, стоимость новой форсунки – от 15 000 рублей. Аналогично, не экономьте на уплотнительных кольцах и прокладках – их ресурс ограничен одним циклом разборки-сборки.
