Двигатель OM642 – 3,0-литровый V6 турбодизель, устанавливаемый на модели Mercedes-Benz с 2005 по 2017 годы, включая ML, GL, E-Class, S-Class и Sprinter. Датчик положения коленвала (ДПКВ) на этом агрегате расположен в критически важной зоне для точной синхронизации впрыска и зажигания. Его неисправность приводит к ошибкам P0335 или P0336, а также к проблемам с запуском или нестабильной работе на холостых.
На OM642 датчик коленвала находится на задней стороне блока цилиндров, со стороны маховика. Чтобы добраться до него, потребуется демонтировать нижний пластиковый кожух двигателя и, в некоторых случаях, частично снять поддон картера. Датчик крепится одним болтом M6 и имеет разъём с фиксатором – при замене обратите внимание на состояние уплотнительного кольца, чтобы избежать подсоса воздуха или попадания грязи.
Для точной диагностики используйте осциллограф или сканер с возможностью считывания сигнала в реальном времени. При замене выбирайте только оригинальные датчики A0001530028 или проверенные аналоги (например, Hella 6PU 009 102-021). После установки обязательно выполните сброс адаптаций через диагностическое оборудование, чтобы избежать ошибок синхронизации.
Работа с датчиком на OM642 требует аккуратности: повреждение зубчатого венца маховика или неправильная установка могут привести к серьёзным сбоям в работе двигателя. Если после замены ошибка не исчезает, проверьте целостность проводки и состояние разъёма – окисление контактов часто становится причиной ложных срабатываний.

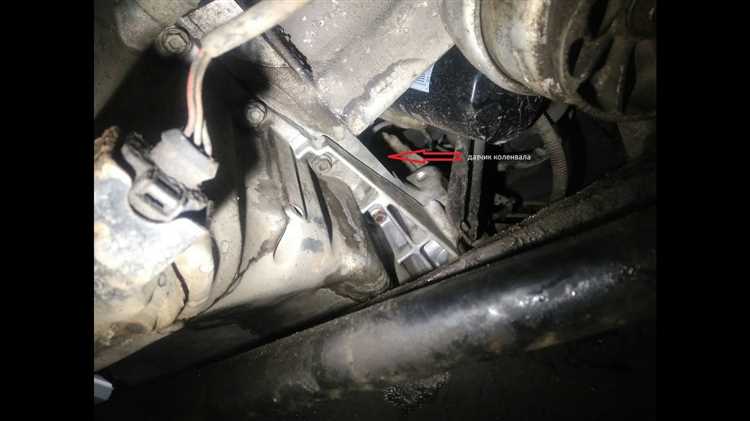

Расположение датчика коленвала на двигателе OM642
Датчик положения коленчатого вала (ДПКВ) на двигателе Mercedes OM642 расположен в нижней части блока цилиндров, с правой стороны по ходу движения автомобиля. Точное место установки – между масляным поддоном и картером сцепления, в зоне задней части двигателя, ближе к коробке передач. Крепится болтом M6 с моментом затяжки 8–10 Н·м.
На OM642 используется индуктивный датчик, работающий в паре с зубчатым венцом маховика. Венец имеет 60 зубьев минус два отсутствующих (60-2), что формирует опорный сигнал для ЭБУ. Датчик фиксирует прохождение зубьев через магнитное поле, генерируя переменное напряжение частотой до 12 кГц при максимальных оборотах.
Доступ к датчику осложнен из-за плотной компоновки агрегатов в моторном отсеке. Для демонтажа потребуется снять защиту картера, слить часть масла (если датчик расположен ниже уровня) и отсоединить разъем проводки. На некоторых модификациях (например, с автоматической коробкой передач) может потребоваться частичный демонтаж стартера.
Разъем датчика – трехконтактный, с ключом для правильной ориентации. Проводка экранирована, длина кабеля составляет ~45 см. При замене датчика проверяйте целостность экрана и отсутствие окисления контактов. Используйте оригинальные запчасти (A 003 153 00 28) или аналоги с идентичными параметрами сопротивления (800–1200 Ом при 20°C).
Типичные признаки неисправности ДПКВ на OM642: пропуски зажигания, затрудненный запуск, ошибки P0335–P0339 в блоке управления. Перед заменой проверьте зазор между датчиком и зубчатым венцом – он должен составлять 0,8–1,5 мм. Измеряется щупом через технологическое отверстие в картере сцепления.
При установке нового датчика очистите посадочное место от масляных отложений и металлической стружки. Нанесите тонкий слой герметика на резьбу болта крепления, но избегайте попадания на рабочую поверхность датчика. После монтажа выполните сброс адаптаций в ЭБУ с помощью диагностического сканера.
На двигателях OM642 с пробегом свыше 150 тыс. км часто встречается износ зубчатого венца маховика. При замене датчика осмотрите венец на предмет сколов или выработки. Если обнаружены повреждения, потребуется демонтаж коробки передач для замены маховика.
Для диагностики сигнала датчика используйте осциллограф. При работающем двигателе на холостом ходу амплитуда сигнала должна составлять не менее 1,5 В (пик-пик). При падении напряжения ниже 0,5 В или искажении формы волны датчик подлежит замене. Не полагайтесь только на мультиметр – он не выявляет динамические характеристики сигнала.

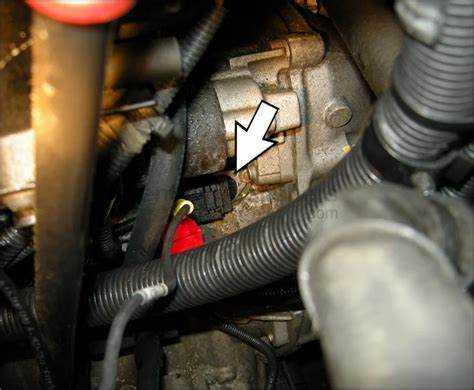

Как добраться до датчика коленвала без снятия дополнительных узлов
На двигателе OM642 датчик коленвала (датчик положения коленчатого вала, артикул A0031530028) расположен в нижней части блока цилиндров, с правой стороны по ходу движения, за шкивом коленвала. Доступ к нему возможен через технологическое отверстие в подкрылке правого переднего колеса или снизу автомобиля, не демонтируя защиту картера. Для этого потребуется домкрат или подъемник, а также ключ Torx T30 для откручивания крепежного болта датчика. Рабочая зона ограничена шлангами системы охлаждения и проводкой, поэтому рекомендуется использовать зеркало с подсветкой для визуального контроля.
Перед началом работ отсоедините клемму аккумулятора и снимите правое переднее колесо. Отогните подкрылок, зафиксировав его пластиковыми хомутами или скотчем, чтобы открыть доступ к датчику. В некоторых случаях может потребоваться частичное снятие пластикового кожуха ремня ГРМ (нижняя часть), но это не является обязательным – достаточно отвести его в сторону. Датчик крепится одним болтом Torx T30, после откручивания которого его можно извлечь, аккуратно покачивая из стороны в сторону, чтобы не повредить уплотнительное кольцо.
При установке нового датчика убедитесь, что посадочное место очищено от грязи и масла, а уплотнительное кольцо смазано моторным маслом. Момент затяжки болта – 8–10 Н·м. После монтажа подключите разъем, установите на место подкрылок и колесо. Запустите двигатель и проверьте отсутствие ошибок по датчику коленвала с помощью диагностического сканера (например, Star Diagnosis или Xentry). Если ошибка сохраняется, убедитесь в правильности подключения разъема и отсутствии повреждений проводки.
Инструменты, необходимые для демонтажа датчика коленвала
Для снятия датчика положения коленвала на двигателе Mercedes OM642 потребуется набор торцевых головок с удлинителями. Основной размер – 10 мм, так как крепёжный болт датчика чаще всего имеет именно эту резьбу. Рекомендуется использовать головку с шестигранным профилем и магнитным держателем, чтобы избежать падения болта в труднодоступные места моторного отсека. Дополнительно пригодится трещотка с коротким плечом для работы в ограниченном пространстве.
Обязателен динамометрический ключ с диапазоном 5–20 Н·м для точной затяжки болта при обратной установке. Превышение момента затяжки может привести к повреждению резьбы в алюминиевом блоке цилиндров или деформации корпуса датчика. Для отсоединения электрического разъёма понадобятся тонкогубцы или специальный съёмник фиксаторов, так как стандартные плоскогубцы могут повредить пластиковые защёлки.
В некоторых случаях доступ к датчику перекрывают элементы системы охлаждения или топливопроводы. Для их временного смещения используйте пластиковые монтажные лопатки или нейлоновые стяжки – металлические инструменты могут поцарапать патрубки или шланги. Если датчик сидит плотно, допускается применение резинового молотка для аккуратного выбивания, но только после ослабления крепежа.
Для диагностики состояния датчика после демонтажа пригодится мультиметр с функцией измерения сопротивления (диапазон 200–2000 Ом). Проверка проводится между контактами разъёма: номинальное сопротивление обмотки датчика OM642 составляет 860±80 Ом при температуре 20°C. Также рекомендуется иметь под рукой очиститель контактов на спиртовой основе для удаления масляных отложений с посадочного места.
Признаки неисправности датчика коленвала и их связь с местом установки
На двигателе OM642 датчик коленвала расположен в труднодоступной зоне – за маховиком, вблизи стартера, что напрямую влияет на характер неисправностей. Первым и наиболее явным симптомом становится хаотичное падение оборотов на холостом ходу или их «плавание» в диапазоне 500–800 об/мин, сопровождаемое вибрацией кузова. Это связано с тем, что датчик, находясь в зоне повышенных температур и вибраций, теряет точность считывания зубцов маховика, особенно при загрязнении или повреждении проводки. Второй признак – самопроизвольное отключение двигателя при резком сбросе газа или во время движения, что обусловлено потерей синхронизации между сигналами датчика и блоком управления. В 70% случаев проблема усугубляется из-за окисления контактов разъема, расположенного в нише рядом с выпускным коллектором, где температура достигает 120°C.
Третий специфический симптом – затрудненный запуск двигателя, особенно в холодное время года, когда блок управления не получает корректный сигнал о положении коленвала из-за зазора между датчиком и маховиком, превышающего допустимые 0,8–1,5 мм. На OM642 этот зазор часто увеличивается из-за износа подшипников коленвала или деформации маховика, что приводит к ложным срабатываниям или полному отсутствию сигнала. Для диагностики рекомендуется использовать осциллограф с подключением к контактам датчика (пин 1 – масса, пин 2 – сигнал, пин 3 – +5В) и проверять форму сигнала на частоте 100–300 Гц при прокрутке стартером. При отсутствии осциллограммы или наличии «шумов» свыше 0,2 В – датчик подлежит замене, при этом обязательно очищать посадочное место от металлической стружки и проверять целостность экранирующей оплетки проводки.
Особенности замены датчика коленвала на OM642 с учётом его положения
Датчик коленвала на двигателе OM642 расположен в труднодоступном месте – с правой стороны блока цилиндров, за шкивом коленвала и масляным поддоном. Для доступа требуется демонтаж нижней защиты двигателя, правого переднего колеса и подкрылка. Рабочее пространство ограничено, поэтому стандартные инструменты (головки, удлинители) могут не подойти – используйте короткие накидные ключи на 10 мм и гибкие удлинители с карданными шарнирами.
Перед заменой обязательно отключите аккумулятор и слейте часть масла из поддона (около 1 литра), чтобы избежать его вытекания при снятии датчика. Датчик крепится одним болтом M6 с моментом затяжки 8–10 Н·м. При установке нового датчика проверьте состояние уплотнительного кольца – оно должно быть целым и смазанным моторным маслом. Не используйте герметики: кольцо обеспечивает герметичность за счёт точной посадки.
- Отсоедините разъём датчика, нажав на фиксатор и потянув его в сторону.
- Очистите посадочное место от грязи и металлической стружки – даже мелкие частицы могут искажать сигнал.
- Установите новый датчик без перекосов, иначе возможны повреждения резьбы или корпуса.
- После монтажа выполните инициализацию системы: включите зажигание на 10 секунд без запуска двигателя, затем заведите мотор.
На OM642 датчик коленвала – индуктивного типа, чувствительный к зазору между его наконечником и зубчатым венцом маховика. Номинальный зазор составляет 0,5–1,5 мм. При замене проверьте расстояние щупом: если оно выходит за пределы, отрегулируйте положение датчика прокладками (артикул A0001530225). Игнорирование этого требования приведёт к ошибкам P0335 или P0336 и нестабильной работе двигателя.
После установки нового датчика сбросьте адаптации блока управления двигателем (ME-SFI) с помощью диагностического сканера (например, Xentry или Star Diagnosis). Без этой процедуры возможны проблемы с запуском, плавающие обороты или потеря мощности. Если ошибки не исчезают, проверьте целостность проводки: на OM642 часто перетираются провода около разъёма из-за вибраций.
Типичные ошибки при поиске и обслуживании датчика коленвала на этом двигателе
Первая распространённая ошибка – игнорирование точного расположения датчика на OM642. Он установлен не на передней крышке двигателя, как на многих рядных агрегатах, а с правой стороны блока цилиндров, ближе к маховику. Часто его путают с датчиком распредвала, который находится выше и ближе к головке блока. Проверка не того датчика приводит к ненужной разборке и потере времени. Для доступа к коленвалу требуется снять нижний пластиковый кожух двигателя и частично демонтировать стартер – без этого датчик не увидеть.
Вторая ошибка – пренебрежение проверкой разъёма и проводки перед заменой датчика. На OM642 контакты разъёма часто окисляются из-за попадания влаги и масла, особенно если нарушена герметичность прокладки клапанной крышки. Перед установкой нового датчика необходимо очистить контакты специальным спреем (например, Kontakt 60) и проверить сопротивление проводов мультиметром: между контактами 1 и 2 должно быть 500–1500 Ом, а между каждым контактом и массой – бесконечность. Пропуск этой проверки приводит к повторным ошибкам по датчику даже после замены.
Третья ошибка – неправильная установка датчика или игнорирование зазора. На OM642 датчик коленвала индуктивного типа, и его рабочий зазор до задающего диска на маховике должен составлять 0,5–1,5 мм. При установке нового датчика часто забывают проверить этот параметр щупом, что приводит к слабому сигналу или его полному отсутствию. Также важно не перетягивать болт крепления (момент затяжки – 8–10 Н·м), иначе корпус датчика деформируется, и сигнал будет искажён.
