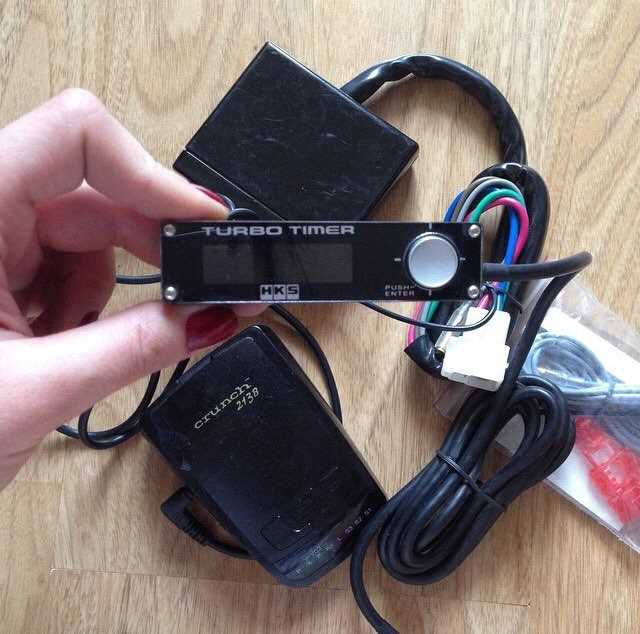

Турботаймер – устройство, продлевающее работу двигателя после выключения зажигания. На дизельных моторах он решает конкретную задачу: предотвращает преждевременный износ турбокомпрессора. После интенсивной нагрузки турбина разогревается до 600–800°C, а вал вращается со скоростью до 150 000 об/мин. Резкая остановка двигателя прекращает подачу масла, но ротор продолжает вращаться по инерции 30–60 секунд. Без охлаждения подшипники перегреваются, масло коксуется, что сокращает ресурс турбины на 20–40%.
На дизелях с системой Common Rail или насос-форсунками турботаймер особенно актуален. Высокое давление впрыска и жесткие режимы работы увеличивают тепловую нагрузку на турбину. Например, на двигателях Volkswagen 2.0 TDI или BMW N57 без турботаймера риск заклинивания вала возрастает после 80 000–100 000 км пробега. Устройство автоматически поддерживает холостые обороты 1–3 минуты, обеспечивая прокачку масла и равномерное остывание деталей.
Установка турботаймера оправдана на автомобилях с пробегом от 50 000 км, особенно если двигатель часто эксплуатируется в городском режиме или с прицепом. Для современных дизелей с электронным управлением подходят модели с CAN-шиной, например, HKS Super Timer или Greddy Profec B Spec II. Они интегрируются с блоком управления и учитывают температуру масла, обороты турбины и нагрузку на двигатель. Время задержки настраивается вручную или автоматически – оптимальный диапазон 1–2 минуты для повседневной езды и 3–5 минут после буксировки или длительной поездки по трассе.
Некоторые владельцы игнорируют турботаймер, полагаясь на рекомендацию «дать двигателю поработать на холостых». Это полумера: холостые обороты снижают температуру турбины на 10–15%, но не обеспечивают достаточного давления масла в подшипниках. Турботаймер же поддерживает оптимальные 800–1000 об/мин, при которых масляный насос создает необходимое давление 2–3 бара. Для дизелей с сажевым фильтром устройство дополнительно помогает избежать перегрева при регенерации, когда температура выхлопных газов достигает 600°C.
Как работает турботаймер на дизельном двигателе
Турботаймер – устройство, продлевающее работу дизельного двигателя после выключения зажигания. Его основная задача – охлаждение турбокомпрессора, который нагревается до 600–800°C при активной эксплуатации. Без принудительного охлаждения масло в подшипниках турбины закоксовывается, сокращая ресурс узла на 30–50%. Турботаймер автоматически поддерживает обороты двигателя на уровне 1000–1500 об/мин в течение 1–5 минут, обеспечивая циркуляцию масла и равномерное остывание деталей.
Работа турботаймера основана на взаимодействии с электронным блоком управления (ЭБУ) двигателя. При выключении зажигания устройство перехватывает сигнал и блокирует остановку мотора до завершения заданного интервала. Современные модели интегрируются с CAN-шиной автомобиля, получая данные о температуре турбины, давлении масла и нагрузке на двигатель. Это позволяет динамически корректировать время охлаждения: например, после длительной езды по трассе таймер продлит работу на 3–4 минуты, а после короткой поездки – на 1–2.
Типовые алгоритмы работы турботаймера:
- Фиксированный таймер – отсчитывает заданное время (обычно 1–3 минуты) независимо от условий эксплуатации. Подходит для городского режима с частыми остановками.
- Температурно-зависимый – время охлаждения определяется датчиком температуры турбины. Если температура превышает 400°C, таймер увеличивает интервал до 5 минут.
- Нагрузочный – анализирует данные о последних оборотах и нагрузке на двигатель. После буксировки прицепа или езды в гору время охлаждения автоматически продлевается.
Эффективность турботаймера зависит от качества масла и состояния системы смазки. В дизельных двигателях с пробегом свыше 150 000 км рекомендуется использовать масла с высоким индексом вязкости (например, 5W-40 или 10W-60) и сокращать интервал замены до 7 000–8 000 км. Забитый масляный фильтр или изношенный масляный насос снижают давление в системе, что делает работу турботаймера менее эффективной. В таких случаях время охлаждения следует увеличивать на 30–50%.
Установка турботаймера требует подключения к цепям зажигания, топливного насоса и датчиков двигателя. В автомобилях с механическим ТНВД (например, старые модели Mercedes OM617 или Toyota 1HD-FTE) устройство подключается параллельно реле топливного насоса. В современных системах Common Rail (CRDi, TDI) – через CAN-модуль или напрямую к ЭБУ. Ошибки при монтаже приводят к сбоям в работе двигателя: например, несвоевременное отключение топливного насоса может вызвать гидроудар или перелив топлива в цилиндры.
Не все дизельные двигатели одинаково нуждаются в турботаймере. Модели с жидкостным охлаждением турбины (например, BMW N57, Volkswagen EA288) менее критичны к резкому останову, так как тепло отводится через антифриз. Однако даже в таких системах турботаймер полезен при экстремальных нагрузках: буксировке, езде по бездорожью или длительном движении на высоких оборотах. Для двигателей с воздушным охлаждением турбины (большинство коммерческих грузовиков и старых легковых дизелей) турботаймер – обязательный элемент, продлевающий ресурс турбокомпрессора на 20–40%.
При выборе турботаймера обращайте внимание на совместимость с конкретной моделью двигателя и наличие защитных функций. Устройства с защитой от перегрева (например, HKS Camp2 или Apexi Power FC) автоматически отключают двигатель при падении давления масла ниже 0,5 бар или превышении температуры турбины 900°C. Бюджетные модели без обратной связи с ЭБУ (стоимостью до 3 000 рублей) подходят только для простых дизелей без сложной электроники. Для современных двигателей с системой Start-Stop рекомендуются турботаймеры с функцией «умного» отключения, например, Greddy e-Manage Ultimate, который синхронизируется с бортовым компьютером.
Почему дизельные турбины требуют охлаждения после остановки
Дизельные турбины работают при температурах до 900–1000°C на валу турбины и 600–700°C в подшипниковом узле. После резкой остановки двигателя циркуляция масла прекращается, но металл сохраняет тепло. Без принудительного охлаждения остаточное тепло вызывает коксование масла в подшипниках – образуются твердые отложения, которые забивают каналы смазки и ускоряют износ. Исследования показывают, что 30% отказов турбин связаны именно с перегревом после остановки.
Основные зоны риска:
- Подшипники скольжения – при температуре выше 250°C масло теряет смазывающие свойства, что приводит к задирам.
- Картридж турбины – неравномерное охлаждение вызывает термические деформации, сокращая ресурс на 15–20%.
- Уплотнения – перегрев разрушает резиновые и графитовые элементы, вызывая утечки масла в компрессор или выпускной коллектор.
Для дизелей с высокой степенью форсировки (например, грузовые автомобили или спецтехника) рекомендуется выдерживать холостой ход 1–3 минуты перед остановкой, чтобы снизить температуру турбины до 150–200°C.
Турботаймер автоматизирует этот процесс, поддерживая работу двигателя на холостых оборотах после выключения зажигания. Оптимальное время охлаждения зависит от нагрузки перед остановкой: после длительной езды по трассе – 2–4 минуты, после городского цикла – 30–60 секунд. Игнорирование этого правила сокращает срок службы турбины с 200–300 тыс. км до 80–120 тыс. км, особенно на дизелях с системой Common Rail, где давление впрыска достигает 2500 бар.
Какие проблемы решает турботаймер в дизельных автомобилях
Турботаймер предотвращает преждевременный износ турбокомпрессора, вызванный резким охлаждением раскалённого вала и подшипников после остановки двигателя. При работе дизеля на высоких оборотах температура турбины достигает 700–900°C, а масло в подшипниковом узле циркулирует под давлением. При мгновенном выключении зажигания масляный насос останавливается, смазка перестаёт поступать, и оставшееся масло в турбине коксуется, образуя твёрдые отложения. Это сокращает ресурс турбины на 30–40% уже через 50–70 тыс. км пробега. Турботаймер обеспечивает работу двигателя на холостых оборотах в течение 1–3 минут, снижая температуру турбины до 200–250°C и позволяя маслу равномерно остыть без образования нагара.
Вторая ключевая проблема – термические деформации корпуса турбины и выпускного коллектора. Резкий перепад температур при остановке двигателя вызывает неравномерное охлаждение металла, что приводит к микротрещинам и короблению фланцев. Особенно критично для дизелей с чугунными коллекторами, где разница температур между горячей и холодной зонами может превышать 500°C. Турботаймер минимизирует этот эффект, поддерживая постепенное снижение температуры. Для автомобилей с частыми короткими поездками (городской режим) рекомендуется устанавливать таймер с функцией автоматического отключения при достижении температуры турбины ниже 150°C, что продлевает срок службы узла до 150–200 тыс. км без ремонта.
Как правильно настроить время работы турботаймера
Время работы турботаймера зависит от режима эксплуатации двигателя и температуры турбины. Для дизельных моторов с умеренной нагрузкой (городской режим, трасса без резких ускорений) достаточно 30–60 секунд охлаждения. Если двигатель работал под высокой нагрузкой (буксировка, длительная езда на высоких оборотах), увеличьте время до 90–120 секунд. Температурные датчики современных турбин автоматически корректируют время, но при их отсутствии ориентируйтесь на показания бортового компьютера или внешнего термометра – температура выхлопных газов не должна превышать 400–450°C перед остановкой двигателя.
Настройте турботаймер с учетом особенностей конкретной модели автомобиля. В инструкции к турботаймеру или руководстве по эксплуатации дизеля указаны рекомендованные параметры для вашего двигателя. Например, для турбированных дизелей Volkswagen TDI с объемом 2.0 л оптимальное время охлаждения после интенсивной езды – 2 минуты, а для моторов Cummins ISF 2.8 – 1,5 минуты. Избегайте чрезмерного увеличения времени: длительная работа на холостых оборотах приводит к закоксовыванию турбины и повышенному расходу топлива.
Можно ли обойтись без турботаймера на дизеле и чем это грозит
Отказ от турботаймера на дизельном двигателе возможен, но сопряжён с рисками преждевременного износа турбокомпрессора. После остановки мотора масло перестаёт циркулировать, а ротор турбины продолжает вращаться по инерции до 30–60 секунд, работая «на сухую». Без охлаждения и смазки подшипники перегреваются, что ведёт к образованию нагара на валу и заклиниванию механизма. Особенно критично это для современных турбин с изменяемой геометрией (VGT), где зазоры минимальны, а температурные нагрузки выше.
Последствия игнорирования турботаймера проявляются не сразу, но неизбежно. Нагар на валу турбины снижает её КПД, увеличивая расход топлива на 5–10% и ухудшая динамику разгона. В запущенных случаях разрушаются уплотнительные кольца, масло начинает попадать в интеркулер и цилиндры, что провоцирует дымление и повышенный расход смазки. Ремонт турбины обойдётся в 50–150 тысяч рублей, а замена – от 100 до 300 тысяч в зависимости от модели двигателя.
Когда можно обойтись без турботаймера? Только при соблюдении жёстких условий: короткие поездки на низких оборотах (до 2000 об/мин), использование масла с высоким индексом вязкости (например, 5W-40 или 10W-60) и обязательное охлаждение турбины перед остановкой. Для этого достаточно проехать последние 2–3 км на пониженных оборотах, давая турбокомпрессору остыть. Однако даже при таком подходе ресурс турбины сокращается на 20–30% по сравнению с эксплуатацией с турботаймером.
Альтернатива турботаймеру – установка электрического насоса для прокачки масла после остановки двигателя. Такие системы (например, TurboSmart или TurboTimer Pro) стоят 8–15 тысяч рублей и автоматически включаются на 1–3 минуты, обеспечивая смазку подшипников. Для дизелей с пробегом свыше 150 тысяч км это оправданное вложение, так как риск заклинивания турбины возрастает из-за естественного износа деталей. Без дополнительных мер защиты обойтись можно, но экономия на турботаймере обернётся дорогостоящим ремонтом.
Какие типы турботаймеров существуют и как выбрать подходящий
Турботаймеры делятся на три основных типа: механические, электронные и интегрированные в блок управления двигателем. Механические – самые простые и дешёвые, работают по принципу реле времени, отключая зажигание через заданный интервал (обычно 1–5 минут). Их минус – отсутствие адаптации к режиму работы двигателя: таймер сработает даже на холодном моторе, когда турбина не нуждается в охлаждении. Подходят для старых дизелей с низкой тепловой нагрузкой, где турбонагнетатель не критичен к резкому останову.
Электронные турботаймеры – более продвинутые устройства с микропроцессорным управлением. Они анализируют температуру масла, обороты двигателя и время работы турбины под нагрузкой, автоматически корректируя время охлаждения. Например, если мотор работал на холостых, таймер может сократить паузу до 30 секунд, а после интенсивной езды – продлить до 3–5 минут. Модели с обратной связью (например, HKS Camp2 или GReddy e-Manage) умеют считывать данные с CAN-шины, что повышает точность. Стоимость – от 5 до 20 тысяч рублей, но окупается за счёт продления ресурса турбины.
Интегрированные решения встраиваются в штатную электронику автомобиля или дополнительные блоки управления (например, Dimsport, Alientech). Они не требуют отдельной установки, так как используют заводские датчики и алгоритмы. Преимущество – полная синхронизация с системой охлаждения и смазки, отсутствие конфликтов с другими устройствами. Однако такие турботаймеры доступны только для определённых моделей авто (чаще премиальных брендов) и требуют прошивки ЭБУ. Цена – от 30 тысяч рублей, но включает профессиональную настройку.
Выбор зависит от типа двигателя, стиля езды и бюджета. Для городских дизелей с частыми остановками подойдёт электронный таймер с датчиком температуры масла (например, Blitz Dual Timer). Владельцам коммерческого транспорта или внедорожников с высокой нагрузкой на турбину стоит рассмотреть интегрированные системы. Механические модели оправданы только для старых моторов без сложной электроники. Перед покупкой проверьте совместимость с вашим авто: некоторые таймеры требуют подключения к датчику давления наддува или тахометру, что усложняет установку.
Как проверить исправность турботаймера на дизельном авто
Первым шагом проверьте наличие питания на турботаймере. Отсоедините разъем устройства и замерьте напряжение на контактах мультиметром при включенном зажигании. Нормальное значение – 12–14 В. Если напряжение отсутствует, проблема в проводке или предохранителе. Убедитесь, что предохранитель не перегорел, а провода не имеют повреждений или окислений.
Проверьте работу реле турботаймера. Найдите реле в монтажном блоке по схеме автомобиля и извлеките его. Подключите контрольную лампу или мультиметр к контактам 85 и 86 (управляющая цепь) – при включении зажигания должно появиться напряжение. Если реле не срабатывает, замените его на заведомо исправное и повторите тест.
Оцените корректность работы таймера. Запустите двигатель, прогрейте его до рабочей температуры и заглушите. Турботаймер должен удерживать двигатель в работе на холостых оборотах в течение заданного времени (обычно 30–180 секунд). Если мотор глохнет сразу или время работы не соответствует настройкам, проверьте настройки устройства или его прошивку.
Протестируйте датчик температуры турбины, если он интегрирован в систему. Подключите диагностический сканер и считайте показания температуры выпускного коллектора или турбины. При прогретом двигателе значения должны быть в пределах 200–400 °C. Если данные отсутствуют или завышены, датчик неисправен и требует замены.
Проверьте сигнал с тахометра. Турботаймер использует данные о частоте вращения коленвала для определения момента отключения. Подключите осциллограф или мультиметр в режиме частотомера к проводу тахометра (обычно сигнал поступает с блока управления двигателем). При работающем моторе частота должна соответствовать оборотам. Если сигнал отсутствует или искажен, проверьте цепь тахометра или ЭБУ.
Изучите логику работы турботаймера в зависимости от нагрузки. Современные устройства учитывают не только температуру, но и время работы под нагрузкой. Прокатитесь на автомобиле с активной ездой (обороты выше 2500 об/мин), затем заглушите двигатель. Турботаймер должен продлить работу мотора дольше, чем после спокойной езды. Если время не меняется, возможно, неисправен датчик нагрузки или алгоритм устройства.
Проверьте механическую часть – вакуумный клапан или электромагнитный привод, если турботаймер управляет системой охлаждения турбины. Отсоедините вакуумную трубку от клапана и создайте разрежение ручным насосом. Клапан должен открываться при подаче вакуума. Для электромагнитного привода подайте напряжение 12 В – должен быть слышен щелчок. При отсутствии реакции замените неисправный элемент.
Если все проверки не выявили неисправностей, но турботаймер работает некорректно, сбросьте его настройки к заводским или перепрошейте устройство. В некоторых случаях помогает замена блока управления турботаймером на новый, особенно если предыдущий подвергался перегреву или скачкам напряжения.
