В автомобильной системе охлаждения вентилятор носит название электровентилятор радиатора или вентилятор охлаждения двигателя. Его основная задача – принудительное охлаждение радиатора и поддержание оптимальной температуры двигателя. В современных автомобилях чаще всего используется электрический привод, но на некоторых моделях (особенно с продольным расположением двигателя) встречаются механические вентиляторы с приводом от коленвала через вискомуфту.
Электровентилятор включается по сигналу от датчика температуры охлаждающей жидкости (ДТОЖ), который обычно расположен в корпусе термостата или на радиаторе. При достижении температуры 90–105°C (зависит от модели) блок управления двигателем подает питание на реле вентилятора, запуская его работу. В режиме высоких нагрузок или при движении в пробках вентилятор может работать непрерывно, обеспечивая отвод тепла даже при отсутствии набегающего потока воздуха.
Конструктивно вентилятор состоит из крыльчатки (обычно 5–9 лопастей), электродвигателя и кожуха, направляющего поток воздуха через соты радиатора. Мощность двигателя варьируется от 120 до 400 Вт, а скорость вращения – от 1500 до 3000 об/мин. На некоторых автомобилях (например, BMW, Mercedes) устанавливаются двухскоростные вентиляторы с раздельным управлением для экономии энергии. При выходе из строя вентилятора двигатель быстро перегревается, что приводит к деформации головки блока цилиндров и дорогостоящему ремонту.
Проверка работоспособности вентилятора проводится мультиметром: сопротивление обмотки двигателя должно составлять 0,5–5 Ом, а потребляемый ток – не более 20–30 А. Если вентилятор не включается, первым делом проверяют предохранитель (обычно 30–50 А), реле и целостность проводки. При замене рекомендуется выбирать оригинальные детали или аналоги с такими же параметрами мощности и направлением вращения (по часовой стрелке или против).
В системах с турбонаддувом или интеркулером часто устанавливается дополнительный вентилятор – интеркулерный, который охлаждает воздух перед подачей в цилиндры. Его работа синхронизирована с включением турбины и управляется отдельным реле. Неисправность такого вентилятора снижает эффективность наддува и может привести к детонации топлива.
Какие виды вентиляторов установлены в автомобиле и их официальные названия
В автомобиле применяются три основных типа вентиляторов, каждый из которых имеет строгое техническое наименование. Первый – вентилятор системы охлаждения двигателя (официально: *электровентилятор радиатора* или *вентилятор охлаждения ДВС*). Он монтируется за радиатором и активируется при достижении критической температуры охлаждающей жидкости (обычно 90–105°C). В современных моделях управляется ЭБУ через реле или ШИМ-сигнал, что позволяет регулировать скорость вращения в зависимости от тепловой нагрузки. При отказе этого узла двигатель перегревается за 5–10 минут работы на холостом ходу, особенно в пробках.
Вентилятор отопителя салона (техническое название: *электродвигатель вентилятора печки* или *блок моторедуктора отопителя*) отвечает за циркуляцию воздуха через радиатор печки. В большинстве автомобилей используется одно- или многоскоростной двигатель постоянного тока с номинальным напряжением 12 В. Часто встречаются модели с дополнительным резистором или электронным регулятором оборотов, который снижает шум на низких скоростях. При износе подшипников или щёток появляется характерный свист или треск – сигнал к замене мотора или его разборке для смазки.
Третий тип – вентилятор конденсатора кондиционера (официально: *вентилятор охлаждения конденсатора* или *дополнительный электровентилятор*). Устанавливается перед конденсатором климатической системы и работает синхронно с компрессором кондиционера. В некоторых автомобилях (например, Volkswagen, BMW) этот вентилятор объединён с вентилятором радиатора в единый блок с двумя крыльчатками. При неисправности кондиционер теряет эффективность уже через 10–15 минут работы, а давление в системе может превысить 25 бар, что приводит к срабатыванию защитного клапана.
Реже встречаются специализированные вентиляторы: вентилятор охлаждения турбины (в дизельных и турбированных бензиновых двигателях) и вентилятор интеркулера (в автомобилях с наддувом). Первый включается после остановки двигателя для принудительного охлаждения турбокомпрессора, предотвращая коксование масла в подшипниках. Второй обеспечивает обдув промежуточного охладителя воздуха, снижая его температуру на 20–40°C перед подачей в цилиндры. Оба узла критически важны для долговечности двигателя – их отказ приводит к детонации, потере мощности и ускоренному износу ЦПГ.

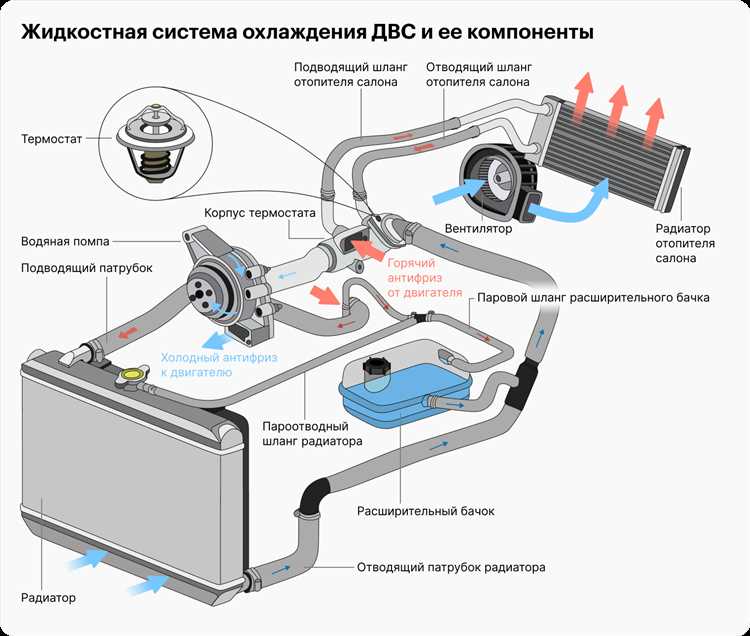

Где находится электровентилятор системы охлаждения и как его распознать
Электровентилятор системы охлаждения расположен за радиатором, между ним и двигателем, в моторном отсеке. В большинстве легковых автомобилей он крепится к радиатору через специальную рамку или непосредственно к его корпусу. На переднеприводных моделях с поперечным расположением двигателя (например, ВАЗ-2110, Renault Logan) вентилятор часто установлен справа от радиатора, если смотреть по ходу движения. В заднеприводных автомобилях (как Toyota Land Cruiser 80) он может находиться слева. У грузовиков и внедорожников с V-образными двигателями (например, УАЗ Патриот) вентиляторов может быть два – по одному на каждый радиаторный блок.
Распознать электровентилятор просто: это пластиковая крыльчатка с 4–7 лопастями, заключённая в круглый или овальный кожух из тонкого металла или пластика. Диаметр крыльчатки варьируется от 250 мм (малолитражки) до 400 мм (грузовики). Кожух часто имеет перфорацию или рёбра жёсткости. К вентилятору подходят два провода – питание от реле и «масса». На некоторых моделях (например, Volkswagen Golf IV) вентилятор объединён с радиатором кондиционера в единый блок. При включении зажигания он может кратковременно запуститься для самодиагностики – это нормально.
Какую роль выполняет вентилятор радиатора в поддержании температуры двигателя
Вентилятор радиатора – ключевой элемент системы охлаждения, обеспечивающий принудительный обдув радиатора при недостаточной эффективности естественного потока воздуха. При движении на скорости выше 40–50 км/ч встречный поток обычно достаточен для охлаждения, но в пробках, на холостых оборотах или при высоких нагрузках (например, буксировке) вентилятор включается автоматически. Его работа снижает температуру охлаждающей жидкости на 10–15°C за 30–60 секунд, предотвращая перегрев. Без него температура двигателя может вырасти до критических 110–120°C за 2–3 минуты в жаркую погоду.
Современные автомобили используют электрические вентиляторы с термостатическим управлением. Датчик температуры (обычно расположенный в корпусе термостата или радиаторе) подает сигнал на реле при достижении 90–95°C, включая вентилятор. На некоторых моделях (например, BMW N57) применяются двухскоростные вентиляторы: первая ступень (60–70% мощности) активируется при 92°C, вторая (100%) – при 98°C. Это позволяет экономить электроэнергию и снижать шум, сохраняя эффективность охлаждения.
Неисправность вентилятора радиатора приводит к быстрому росту температуры и риску деформации головки блока цилиндров. Типичные проблемы: перегоревший предохранитель (обычно на 30–40 А), неисправное реле, износ подшипников двигателя вентилятора или обрыв проводки. Для диагностики достаточно подать напряжение 12 В напрямую на клеммы вентилятора – если он не вращается, требуется замена. На дизельных двигателях (например, VW 2.0 TDI) вентилятор может работать постоянно после выключения зажигания для охлаждения турбины – это нормально.
Регулярная проверка вентилятора – часть профилактики перегрева. Рекомендуется осматривать лопасти на наличие трещин (особенно на пластиковых моделях) и очищать радиатор от грязи каждые 15–20 тыс. км. Забитый радиатор снижает эффективность обдува на 30–40%, заставляя вентилятор работать дольше и чаще. В регионах с высокой запыленностью (например, Средняя Азия) интервал очистки сокращают до 10 тыс. км. Также стоит проверить герметичность системы охлаждения – утечка антифриза приводит к ложному срабатыванию вентилятора из-за воздушных пробок.
При тюнинге двигателя (например, чип-тюнинге с увеличением мощности) штатный вентилятор может не справляться с возросшей тепловой нагрузкой. В таких случаях устанавливают более производительные модели с увеличенным диаметром лопастей (до 400 мм вместо стандартных 300–350 мм) или дополнительные вентиляторы. Например, на турбированных Subaru WRX часто ставят спаренные вентиляторы от более мощных версий. Важно подбирать вентилятор с током потребления не выше 20–25 А, чтобы не перегружать генератор и проводку.
Почему включается вентилятор печки и как он влияет на обогрев салона
Вентилятор печки, или электродвигатель отопителя, активируется при подаче сигнала от блока управления климатической системой или термостата. Его включение зависит от температуры охлаждающей жидкости (ОЖ) в радиаторе отопителя – обычно при достижении 50–60°C. Если двигатель холодный, вентилятор может не запускаться, даже если регулятор печки установлен на максимум, так как теплообменник не прогрет. Современные автомобили оснащены датчиками, которые корректируют работу вентилятора в зависимости от температуры воздуха в салоне и за бортом, предотвращая перегрев или недостаточный обогрев.
Основная функция вентилятора – ускорение теплообмена между радиатором печки и воздухом в салоне. Без него нагретый воздух циркулировал бы только за счет естественной конвекции, что делало бы обогрев неэффективным, особенно на холостых оборотах или при низких скоростях движения. Мощность вентилятора, измеряемая в ваттах (обычно 50–200 Вт), напрямую влияет на скорость прогрева: на максимальных оборотах он способен пропускать через радиатор до 300–500 м³/ч воздуха, обеспечивая быстрый нагрев салона даже в сильный мороз.
Неисправности вентилятора приводят к заметному снижению эффективности отопления. Например, при износе подшипников или щеток электродвигателя обороты падают, а шум увеличивается – в таких случаях теплый воздух поступает слабо, даже если радиатор горячий. Загрязнение крыльчатки или воздуховодов также снижает производительность: слой пыли толщиной 1 мм может уменьшить поток воздуха на 15–20%. Для диагностики рекомендуется проверить сопротивление обмоток мультиметром (норма – 0,5–5 Ом) и осмотреть предохранитель (обычно 20–30 А).
Оптимальная работа вентилятора зависит от правильной настройки системы охлаждения. Если термостат заклинило в открытом положении, ОЖ циркулирует по большому кругу, не успевая нагреться до рабочей температуры – вентилятор будет включаться реже, а печка дуть холодным воздухом. В таких случаях помогает замена термостата (оригинальные модели рассчитаны на 85–95°C) или промывка радиатора отопителя от накипи. При эксплуатации в городском режиме полезно периодически прогревать двигатель до 90°C перед включением печки, чтобы радиатор отдал максимум тепла.
Как проверить работоспособность вентилятора охлаждения без специальных инструментов
Вентилятор охлаждения двигателя включается при достижении температуры охлаждающей жидкости 90–105°C (зависит от модели автомобиля). Если он не срабатывает, перегрев неизбежен. Начните с визуального осмотра: проверьте целостность лопастей, отсутствие трещин, деформаций или посторонних предметов, блокирующих вращение. Даже мелкий мусор может нарушить балансировку и привести к отказу.
Запустите двигатель и дайте ему прогреться до рабочей температуры. На большинстве автомобилей вентилятор должен включиться автоматически при достижении порогового значения. Если этого не происходит, переходите к следующему шагу. Следите за указателем температуры на приборной панели – стрелка не должна подниматься выше среднего положения.
- Откройте капот и найдите радиатор. Вентилятор расположен за ним или перед ним (в зависимости от конструкции).
- При работающем двигателе дождитесь, пока температура охлаждающей жидкости достигнет 95–100°C.
- Если вентилятор не запустился, попробуйте отключить датчик температуры (расположен на корпусе термостата или радиаторе) – на некоторых моделях это принудительно включает вентилятор.
Проверьте предохранитель вентилятора. Обычно он находится в монтажном блоке под капотом или в салоне. Маркировка – «FAN», «COOLING FAN» или аналогичная. Если предохранитель перегорел, замените его на новый с таким же номиналом (указан на корпусе). Повторное перегорание указывает на короткое замыкание в цепи.
Если предохранитель исправен, осмотрите реле вентилятора. Оно также находится в монтажном блоке. Попробуйте заменить его на заведомо исправное реле с такой же маркировкой (например, от звукового сигнала или фар). Если вентилятор заработал – реле неисправно.
Проверьте проводку. Визуально осмотрите провода, идущие к вентилятору и датчику температуры, на предмет обрывов, оплавлений или окисления контактов. Особое внимание уделите разъемам – они часто окисляются. Пошевелите провода рукой: если вентилятор начнет работать рывками, проблема в контакте.
- Отсоедините разъем от датчика температуры.
- Замкните контакты в разъеме перемычкой (например, скрепкой или куском провода).
- Если вентилятор включился – неисправен датчик температуры. Если нет – проблема в электродвигателе или проводке.
Если все предыдущие шаги не дали результата, проверьте сам электродвигатель. Подайте напряжение напрямую от аккумулятора к клеммам вентилятора (плюс на плюс, минус на минус). Если вентилятор не вращается – он неисправен и требует замены. При работе на прямую связь следите за полярностью: неправильное подключение может вывести двигатель из строя.
Какие признаки указывают на неисправность автомобильного вентилятора
Первый и наиболее очевидный симптом – отсутствие вращения лопастей при работающем двигателе и достижении критической температуры охлаждающей жидкости (обычно выше 95–105°C). Вентилятор должен включаться автоматически, если датчик температуры передаёт сигнал на блок управления. Если этого не происходит, проверьте предохранитель (часто F25 или F30 в монтажном блоке), реле (обычно R3 или R4) и проводку к электродвигателю.
Шум при работе – второй характерный признак. Скрежет, визг или стук указывают на износ подшипников электромотора или деформацию лопастей. Подшипники выходят из строя из-за попадания влаги, грязи или перегрева. Лопасти могут деформироваться при механических повреждениях или перекосе крепления. В обоих случаях требуется замена узла, так как ремонт редко даёт долговременный эффект.
- Постоянная работа вентилятора на максимальных оборотах даже при холодном двигателе. Это свидетельствует о неисправности датчика температуры или коротком замыкании в цепи управления. Датчик (обычно NTC-термистор) может выдавать ложный сигнал из-за окисления контактов или внутреннего пробоя.
- Вентилятор включается с задержкой или работает рывками. Причина – нестабильное питание из-за плохого контакта в разъёмах или износа щёток электродвигателя. Проверьте напряжение на клеммах мотора мультиметром: при работающем двигателе оно должно быть в пределах 12–14 В.
Перегрев двигателя при движении на низких скоростях или в пробках – прямой результат неисправности вентилятора. Если система охлаждения исправна, но температура поднимается выше 110°C, а вентилятор не реагирует, проверьте термостат и уровень охлаждающей жидкости. Однако если жидкость в норме, а термостат открывается, проблема именно в вентиляторе.
Запах горелой проводки или пластика из-под капота – экстренный сигнал. Это означает, что электродвигатель перегревается из-за замыкания обмоток или перегрузки. В таких случаях немедленно заглушите двигатель и отключите аккумулятор, чтобы избежать возгорания. После остывания проверьте сопротивление обмоток мотора: нормальное значение – 0,2–0,5 Ом.
Вибрация кузова при включении вентилятора. Причина – дисбаланс лопастей или трещины в креплении мотора. Даже незначительный перекос приводит к биению, которое передаётся на корпус автомобиля. Осмотрите лопасти на предмет сколов и трещин, а также проверьте затяжку болтов крепления мотора.
- Нестабильная работа климат-контроля или кондиционера. Вентилятор охлаждения радиатора часто связан с системой кондиционирования: если он не работает, компрессор кондиционера может отключаться для защиты от перегрева. Проверьте, не срабатывает ли защита по давлению в системе кондиционера (датчик высокого давления).
Повышенный расход топлива без видимых причин. Неисправный вентилятор заставляет двигатель работать в режиме повышенной температуры, что увеличивает нагрузку на систему охлаждения и снижает эффективность сгорания топлива. Если расход вырос на 10–15% при неизменных условиях эксплуатации, проверьте работу вентилятора и датчиков температуры.
