Датчики ABS на BMW F10 (2010–2016 гг.) интегрированы в систему динамического контроля устойчивости (DSC) и расположены непосредственно на ступичных узлах каждого колеса. Конструктивно они делятся на два типа: активные (с магнитным кольцом на ступице) и пассивные (с зубчатым венцом). На F10 чаще встречаются активные датчики, работающие в паре с подшипниками 5-го поколения (например, SNR/NTN 513200 или FAG 713678840).
Передний датчик ABS крепится к поворотному кулаку через болт M6 (момент затяжки 8–10 Н·м) и фиксируется зажимом. Разъем проводки (обычно серого или черного цвета) выведен к кронштейну амортизатора. Задний датчик установлен на тормозном щите, рядом с подшипником ступицы – доступ к нему требует демонтажа тормозного диска и суппорта. Проводка заднего датчика проходит через защитный гофр вдоль заднего рычага подвески.
Типичные признаки неисправности: ошибки 5E1F (датчик передний левый), 5E20 (передний правый), 5E21/5E22 (задние), а также некорректная работа DSC или ABS. Перед заменой проверьте сопротивление датчика мультиметром – рабочее значение 800–1400 Ом. При установке нового датчика (оригинал BMW 34526788864 или аналог ATE 03.6501-6102.3) очистите посадочное место от грязи и смажьте резьбу болта фиксатора медной пастой для предотвращения прикипания.
На моделях с xDrive датчики ABS задних колес могут иметь дополнительный экранированный провод для защиты от помех от электродвигателя системы полного привода. При демонтаже заднего датчика на автомобилях с ручной коробкой передач будьте осторожны с тросиком стояночного тормоза – его легко повредить при снятии тормозного диска.

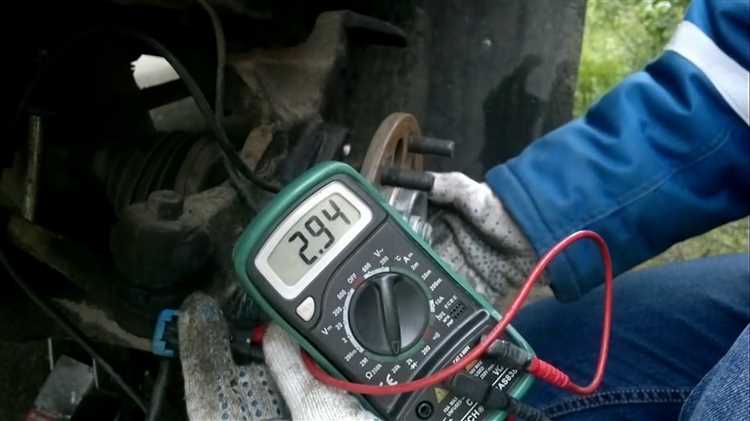

Где находится датчик ABS на BMW F10: расположение
Датчики ABS на BMW F10 интегрированы в ступичные узлы каждого колеса. На передней оси они расположены непосредственно за тормозными дисками, закреплены на поворотных кулаках болтом M6 с моментом затяжки 8–10 Н·м. Доступ к ним возможен только после демонтажа колеса и защитного кожуха тормозного механизма. На задней оси датчики установлены аналогично, но часто требуют снятия суппорта для полного доступа.
Конструктивно датчики представляют собой индуктивные или магниторезистивные элементы, взаимодействующие с зубчатым кольцом (импульсным ротором), закреплённым на ступице. На F10 с 2010 по 2016 годы применялись оба типа, причём магниторезистивные (активные) чаще встречаются на моделях с N57 и N63 двигателями. Их отличает наличие трёх проводов вместо двух у индуктивных.
- Передний левый датчик: закреплён на поворотном кулаке, рядом с нижним рычагом подвески. Кабель проложен вдоль стойки амортизатора и зафиксирован пластиковыми хомутами.
- Передний правый датчик: аналогичное расположение, но кабель проходит ближе к рулевой рейке, требует аккуратного отсоединения от кронштейнов.
- Задний левый/правый: установлены на задних ступицах, кабели идут вдоль продольных рычагов подвески. Для замены часто требуется поддомкрачивание автомобиля с двух сторон.
При диагностике неисправностей обращайте внимание на коды ошибок DSC/ABS: 5E1A–5E1D (передний левый/правый), 5E2A–5E2D (задний левый/правый). Перед заменой датчика проверьте сопротивление обмотки (для индуктивных – 800–1400 Ом, для активных – 1,2–1,8 кОм) и целостность проводки. Окисление контактов в разъёмах – распространённая причина ложных срабатываний.
Замена датчика требует точного позиционирования относительно импульсного ротора. Зазор между датчиком и зубцами кольца должен составлять 0,3–0,8 мм. После установки выполните инициализацию системы через диагностический сканер (например, ISTA) для сброса адаптивных параметров. Без этого возможны ошибки в работе DSC и повышенный износ тормозных колодок.
На моделях с пакетом M Sport или адаптивной подвеской расположение датчиков может отличаться из-за изменённой геометрии подвески. В таких случаях рекомендуется сверяться с электрическими схемами WDS для конкретного VIN. При замене используйте только оригинальные датчики (артикулы 34526788941 – передний, 34526788942 – задний) или аналоги от Lemförder, Febi, ATE с идентичными характеристиками.
Как определить передний датчик ABS на BMW F10 по колесу
На BMW F10 передний датчик ABS расположен в непосредственной близости к ступице колеса, закреплён на поворотном кулаке. Чтобы его идентифицировать, снимите колесо и осмотрите внутреннюю сторону тормозного диска. Датчик представляет собой цилиндрический элемент диаметром ~8 мм с разъёмом на конце провода, который уходит вверх к жгуту проводки. На моделях с 2010 по 2016 год датчик крепится болтом M6 с шестигранной головкой на 5 мм – ищите его в районе 10–11 часов (для левого колеса) или 1–2 часов (для правого), если смотреть на автомобиль спереди.
Провод датчика ABS на передней оси имеет характерную оплётку чёрного или серого цвета с жёлтой полосой и фиксируется пластиковыми хомутами к подвеске. Разъём подключения – двухконтактный, квадратной формы, с защёлкой. Если на проводе обнаружены трещины или повреждения оплётки, замените его вместе с датчиком – стандартный артикул для передних датчиков: 34526788948 (оригинал) или аналоги от ATE (03.0137-0201.2) и Textar (4500201).
Для проверки работоспособности датчика без диагностического сканера используйте мультиметр: отсоедините разъём, измерьте сопротивление между контактами – оно должно быть в пределах 800–1400 Ом. Зазор между наконечником датчика и задающим кольцом на ступице не должен превышать 1,5 мм. При превышении этого значения очистите кольцо от грязи или замените ступицу в сборе – артикул 31306783719 (для моделей с 5-й серией кузова).
Задний датчик ABS на BMW F10 (2010–2016) расположен в непосредственной близости к ступице колеса, интегрирован в задний поворотный кулак. Точное место – с внутренней стороны подвески, рядом с тормозным диском, где датчик взаимодействует с зубчатым кольцом (импульсным ротором), закреплённым на ступице. Для доступа потребуется снять колесо и демонтировать суппорт, так как датчик частично скрыт за тормозной скобой.
На моделях с задней многорычажной подвеской (например, Integral V) датчик крепится болтом M6 с шестигранной головкой на 5 мм. Болт находится в нижней части поворотного кулака, ближе к продольному рычагу. При замене важно не перепутать его с креплением датчика износа колодок – последний расположен выше и имеет другой разъём.
Разъём датчика ABS – двухконтактный, чёрного цвета, с фиксирующим язычком. Провод от датчика идёт вдоль заднего амортизатора, закреплённый пластиковыми хомутами к рычагу подвески. При повреждении провода (частая проблема из-за вибраций) сигнал пропадает, что вызывает ошибку в блоке DSC. Проверка целостности кабеля обязательна при диагностике неисправностей.
Зубчатое кольцо, с которым взаимодействует датчик, изготовлено из магнитного материала и имеет 48 зубцов. Оно запрессовано в ступицу и не подлежит замене отдельно – при износе или повреждении требуется замена всей ступицы. Визуальный осмотр кольца возможен только после снятия тормозного диска и демонтажа датчика.
Для снятия датчика потребуется головка Torx T30 – ею откручивается болт крепления. После этого датчик аккуратно вынимается из посадочного гнезда. Если он прикипел, можно использовать проникающую смазку (например, WD-40) и лёгкие постукивания молотком через деревянную проставку. Запрещается применять металлические инструменты для поддевания – это приведёт к повреждению корпуса датчика.
После установки нового датчика необходимо убедиться в отсутствии зазора между его наконечником и зубчатым кольцом. Допустимый зазор – 0,3–0,5 мм. Проверка осуществляется щупом или пластиковой прокладкой. Если зазор превышен, датчик не будет считывать сигнал, что вызовет ошибку в системе ABS. В некоторых случаях помогает регулировка положения датчика за счёт подкладывания тонких шайб под его корпус.
При сборке важно правильно проложить провод датчика, избегая его натяжения или перегибов. Фиксация хомутами должна быть надёжной, но не чрезмерной – излишнее сжатие может повредить изоляцию. После установки рекомендуется провести тест-драйв с активацией ABS (резкое торможение на низкой скорости) и считать ошибки диагностическим сканером (например, ISTA или Carly).
Инструменты для снятия датчика ABS на BMW F10 без повреждений
Для демонтажа датчика ABS на BMW F10 потребуется набор специализированных инструментов, исключающих риск деформации корпуса или обрыва проводки. Основной – торкс T20 или T25 (в зависимости от года выпуска), так как болты крепления датчика часто имеют шестигранную звездообразную головку. Использование неподходящей биты приведет к срыву шлицов, что усложнит дальнейший демонтаж.
Пластиковые клинья или съемники для обшивки необходимы для аккуратного отделения датчика от ступицы. Металлические инструменты здесь недопустимы – они царапают корпус датчика или повреждают посадочное гнездо. Оптимальны клинья из нейлона или полиамида толщиной 3–5 мм, которые вставляются в зазор между датчиком и суппортом.
Мультиметр с функцией проверки сопротивления (диапазон 0–2 кОм) позволит убедиться в исправности датчика до и после снятия. Типичное сопротивление исправного датчика ABS на F10 – 800–1400 Ом. Проверка исключает ненужный демонтаж при неисправностях в проводке или блоке управления.
Силиконовая смазка или спрей на основе тефлона применяется для обработки нового датчика перед установкой. Она снижает трение при монтаже и предотвращает коррозию металлических элементов. Наносить следует тонким слоем на корпус датчика, избегая попадания на рабочую поверхность сенсора.
Магнитная отвертка или удлинитель с магнитным наконечником упрощает работу с мелкими болтами в труднодоступных местах. На F10 датчики часто расположены за тормозными дисками, где пространство ограничено. Магнит предотвращает падение болта в полость ступицы, что может потребовать снятия колеса и суппорта для его извлечения.
Ключ с трещоткой и удлинителем на 10 мм пригодится для отсоединения разъема датчика. На некоторых модификациях F10 фиксатор разъема выполнен из хрупкого пластика, поэтому требуется осторожное нажатие. Применение плоскогубцев или грубой силы приводит к поломке защелок, после чего разъем придется заменять целиком.
Типичные признаки неисправности датчика ABS на BMW F10
Первый и самый очевидный симптом – постоянное горение индикатора ABS на приборной панели. На BMW F10 ошибка часто сопровождается кодом неисправности, например, 5E1F (датчик переднего левого колеса) или 5E20 (передний правый). Если лампа загорается сразу после запуска двигателя и не гаснет, это указывает на сбой в цепи датчика или его механическое повреждение. Проверка через диагностический сканер (например, Carly или ISTA) поможет локализовать проблему до конкретного колеса.
Неравномерное торможение или «пульсация» педали тормоза при легком нажатии – признак некорректной работы датчика. На F10 с системой DSC (Dynamic Stability Control) неисправный датчик может вызывать ложные срабатывания ABS даже на сухом асфальте. Особенно заметно при скорости выше 60 км/ч: автомобиль начинает «дергаться» при плавном торможении, хотя колодки и диски в норме. В таких случаях система ошибочно определяет блокировку колеса и вмешивается в работу тормозов.
- Скрежет или стук в районе ступицы при движении – частый симптом повреждения проводки датчика. На F10 провода проходят близко к подвижным элементам подвески и могут перетираться о кронштейны или пыльники ШРУСов. Особенно уязвимы датчики задних колес: провода здесь длиннее и чаще подвергаются изгибам.
- Ошибки в работе парктроника или системы PDC (Park Distance Control). Некоторые датчики ABS интегрированы с датчиками парковки, и их неисправность может вызывать ложные срабатывания звукового сигнала при отсутствии препятствий.
- Невозможность активации круиз-контроля или системы Start-Stop. На F10 эти функции зависят от корректных данных о скорости вращения колес. Если датчик передает неверные сигналы, блок управления отключает вспомогательные системы для безопасности.
При резком торможении автомобиль может уводить в сторону. Это происходит из-за разницы в сигналах датчиков: если один из них не работает, ABS неравномерно распределяет тормозное усилие. На F10 с задним приводом проблема чаще проявляется на передних колесах, так как на них приходится до 70% тормозного усилия. Для проверки достаточно провести тест на пустой дороге: при скорости 80–100 км/ч резко затормозить – увод в сторону укажет на неисправный датчик.
Повышенный износ шин с одной стороны – косвенный, но характерный признак. Если датчик заднего колеса неисправен, ABS может «не замечать» его блокировки, что приводит к неравномерному торможению и стиранию протектора. На F10 с 18–19-дюймовыми колесами это особенно заметно: внутренняя кромка шины изнашивается быстрее. Рекомендуется осматривать шины каждые 5 000 км – неравномерный износ часто становится первым сигналом проблемы.
Для точной диагностики используйте мультиметр: сопротивление исправного датчика ABS на F10 должно составлять 800–1400 Ом. Проверка проводится при отключенном разъеме: подсоедините щупы к контактам датчика и сравните показания с эталонными. Если сопротивление стремится к нулю или бесконечности – датчик неисправен. Также проверьте зазор между датчиком и задающим кольцом (должен быть 0,3–1,2 мм): слишком большой зазор приводит к слабому сигналу, а малый – к механическим повреждениям.
