Датчик электроусилителя руля (ЭУР) на Лада Приора – ключевой элемент системы, отвечающий за корректную работу усилителя. Его неисправность приводит к ошибкам в работе ЭУР, появлению индикации на приборной панели (например, ошибка C1044) и ухудшению управляемости. На Приоре с 2007 по 2018 год устанавливались два типа датчиков: датчик момента и датчик положения ротора. Первый расположен непосредственно на валу рулевого механизма, второй – внутри блока управления ЭУР.
Основной датчик момента (артикул 2170-3450080) находится под кожухом рулевой колонки, закреплён на валу рулевого управления. Для доступа к нему потребуется снять нижний пластиковый кожух (три самореза под рулевым колесом) и верхний кожух (два винта под заглушками). Датчик зафиксирован на валу стопорным кольцом – его демонтаж требует специального съёмника или аккуратного поддевания плоской отвёрткой. При замене важно не повредить контактную группу и правильно установить новый датчик, совместив метки на валу и корпусе.
Датчик положения ротора (часть блока управления ЭУР) размещён внутри корпуса усилителя, под капотом, с левой стороны моторного отсека. Блок крепится к рулевому механизму тремя болтами на 13. Для замены датчика потребуется демонтировать весь блок ЭУР, что усложняет процедуру. Перед снятием рекомендуется отключить аккумулятор и слить жидкость из системы охлаждения (если мешает патрубок). После установки нового датчика необходима инициализация системы через диагностический сканер, иначе ошибки не исчезнут.
Признаки неисправности датчика: тяжёлый руль на малых скоростях, рывки при повороте, постоянное свечение индикатора ЭУР. Перед заменой проверьте проводку на обрыв и окисление контактов – часто проблема кроется именно в них. Используйте только оригинальные датчики или проверенные аналоги (например, ERA 550440 для датчика момента). Установка некачественных деталей приведёт к повторным сбоям и возможному выходу из строя всего блока ЭУР.
Как определить местонахождение датчика ЭУР на Лада Приора
Датчик электроусилителя руля (ЭУР) на Лада Приора расположен в моторном отсеке, непосредственно на рулевой колонке. Чтобы его найти, откройте капот и обратите внимание на верхнюю часть рулевого вала – датчик крепится к корпусу рулевой рейки с помощью двух болтов и имеет характерный разъем с проводами. На моделях с 2007 по 2018 год датчик чаще всего скрыт под пластиковым кожухом, который необходимо демонтировать, открутив 3–4 самореза крестовой отверткой.
Для точной идентификации:
- Снимите защитный кожух рулевой колонки, предварительно отсоединив минусовую клемму аккумулятора.
- Осмотрите место стыка рулевого вала и рейки – датчик выглядит как небольшой металлический блок с выступающим штоком (датчик момента) или без него (датчик положения).
- На корпусе датчика нанесена маркировка: для Приоры с ЭУР производства «АвтоВАЗ» – 2170-3450006, для импортных аналогов (например, Koyo) – 6001.3450006.
- Если датчик не виден, проверьте наличие дополнительной звукоизоляции или теплозащитного экрана – иногда их приходится временно снимать.
При замене учитывайте, что датчик момента требует калибровки через диагностический сканер после установки.
Инструменты, необходимые для поиска датчика электроусилителя руля
Шестигранный ключ на 5 мм нужен для демонтажа защитного кожуха рулевой колонки, который закрывает доступ к датчику. Без него снять пластиковые накладки без повреждений практически невозможно. Для отсоединения разъема датчика потребуется тонкая плоская отвертка шириной 3–4 мм или специальный съемник для электрических контактов – стандартные инструменты часто не подходят из-за плотной посадки фиксаторов. Если планируется замена датчика, запаситесь новой уплотнительной прокладкой (артикул 2170-3450080-01) – старая часто деформируется при демонтаже.
Владельцам Приор с кондиционером или климат-контролем может понадобиться дополнительный инструмент: короткая трещотка с головкой на 8 мм для откручивания кронштейна блока управления климатом, если он мешает доступу. Работать удобнее с зеркалом на гибкой ножке – оно позволяет осмотреть зону установки датчика без демонтажа лишних элементов. Избегайте использования ударных отверток или молотка: пластиковые детали рулевой колонки хрупкие и легко ломаются при чрезмерном усилии.
Пошаговая инструкция по доступу к датчику ЭУР под капотом
Датчик электроусилителя руля (ЭУР) на Лада Приора расположен на валу рулевой колонки, под кожухом рулевого механизма. Для доступа потребуются ключи на 10 и 13, отвёртка с плоским шлицем, а также шестигранник на 5 мм. Работу начинайте с отключения минусовой клеммы аккумулятора, чтобы исключить случайное замыкание.
Снимите пластиковый кожух рулевой колонки, открутив два самореза снизу и отщёлкнув фиксаторы по периметру. Кожух состоит из двух частей – верхней и нижней, разделяйте их аккуратно, чтобы не повредить защёлки. После демонтажа откроется доступ к рулевому валу и блоку управления ЭУР.
Найдите датчик момента на валу – это цилиндрический элемент с электрическим разъёмом, закреплённый на рулевой колонке двумя болтами под шестигранник. Перед отсоединением разъёма убедитесь, что руль находится в положении «прямо», иначе при последующей сборке возможны ошибки в работе усилителя.
Открутите болты крепления датчика шестигранником на 5 мм, удерживая вал от проворачивания. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выждите 10–15 минут. Извлеките датчик, потянув его на себя с небольшим усилием – он сидит на шлицах вала.
Проверьте состояние уплотнительного кольца на датчике: при наличии трещин или деформаций замените его, чтобы избежать попадания влаги и пыли в механизм. Очистите посадочное место на валу от грязи и старой смазки ветошью, смоченной в бензине или очистителе карбюратора.
При установке нового датчика совместите шлицы на валу и корпусе, затем затяните болты крепления моментом 8–10 Н·м. Подключите электрический разъём до характерного щелчка фиксатора. Убедитесь, что провода не пережаты и не касаются движущихся частей рулевого механизма.
Соберите кожух рулевой колонки в обратной последовательности, проверьте работу ЭУР на неподвижном автомобиле: при вращении руля усилие должно быть равномерным, без рывков и посторонних шумов. Если загорается ошибка на приборной панели, выполните сброс ошибок диагностическим сканером или отключите аккумулятор на 10 минут.
Типичные ошибки при поиске датчика электроусилителя на Приоре
Первая ошибка – поиск датчика в районе рулевой колонки. На Приоре с ЭУР датчик момента (он же датчик усилия) расположен не на рулевом валу, а непосредственно в корпусе электроусилителя, который интегрирован в рулевой механизм под капотом. Многие автовладельцы тратят время, разбирая облицовку салона, хотя доступ к датчику возможен только снаружи.
Вторая распространённая ошибка – перепутывание датчика момента с датчиком положения руля. Последний действительно находится на рулевой колонке, но к работе ЭУР имеет косвенное отношение. Датчик момента измеряет усилие на рулевом валу и передаёт сигнал блоку управления, а его неисправность вызывает ошибки P0550 или P0551 в диагностике.
Третья ошибка – попытка снять датчик без демонтажа рулевого механизма. На Приоре датчик момента встроен в корпус ЭУР и не является съёмным элементом. Замена возможна только в сборе с усилителем, что требует отсоединения рулевых тяг, снятия подрамника и слива жидкости ГУР (если он гибридный). Игнорирование этого приводит к повреждению проводки или разъёмов.
Четвёртая ошибка – игнорирование предварительной диагностики. Перед поиском датчика необходимо считать ошибки сканером, так как схожие симптомы (тяжёлый руль, вибрации) могут вызывать неисправности блока управления ЭУР, обрыв проводов или даже проблемы с аккумулятором. Без проверки кодов легко заменить исправный узел.
Пятая ошибка – неверное определение модели ЭУР. На Приоре устанавливались два типа электроусилителей: производства «Автоэлектроника» (Калуга) и «Mando» (Корея). Датчик момента в них конструктивно отличается, и процедура доступа разная. Например, в корейском варианте требуется снимать защитный кожух, а в калужском – откручивать крепёжные болты усилителя.
Седьмая ошибка – использование неподходящих инструментов. Для снятия рулевого механизма потребуются головки на 13, 17 и 19 мм, удлинитель, ключ для шаровых опор и съёмник рулевых наконечников. Применение ударного инструмента или рычагов может сорвать резьбу на болтах крепления подрамника, что усложнит ремонт.
Восьмая ошибка – отсутствие меток при разборке. При снятии рулевого механизма необходимо пометить положение рулевого вала относительно рейки, иначе после установки нарушится угол схождения колёс. Также важно зафиксировать положение шлицевого соединения, чтобы избежать смещения датчика положения руля.

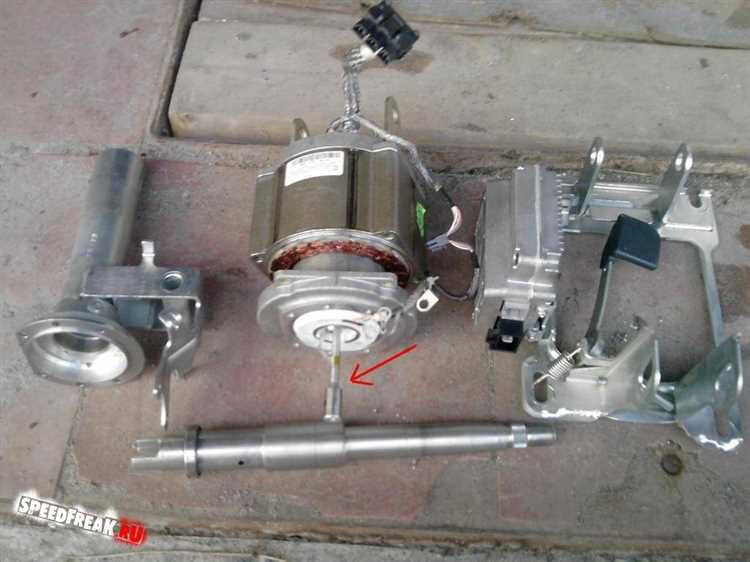

Как проверить работоспособность датчика ЭУР после его обнаружения
Датчик электроусилителя руля (ЭУР) на Приоре расположен на валу рулевого управления и отвечает за передачу данных о положении руля в блок управления. Для проверки потребуется мультиметр с режимом измерения сопротивления (Ом) и напряжения (В). Отсоедините разъем датчика, предварительно сняв минусовую клемму с аккумулятора. Осмотрите контакты на наличие окислов или повреждений – их наличие искажает сигнал.
Если мультиметр недоступен, используйте диагностический сканер с поддержкой протокола KWP-2000. Подключите его к разъему OBD-II и считайте коды ошибок. Ошибки C1044 (неисправность датчика положения руля) или C1045 (неверный сигнал) подтверждают проблему. Сбросьте ошибки и повторите проверку – если коды появляются снова, замените датчик. Не игнорируйте сопутствующие ошибки по CAN-шине, так как они могут влиять на работу ЭУР.
Замена датчика электроусилителя руля: основные этапы
Датчик электроусилителя руля (ЭУР) на Приоре расположен на валу рулевого управления под кожухом рулевой колонки. Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Подготовьте инструменты: торцевую головку на 10 мм, удлинитель, отвёртку с плоским жалом и новый датчик (артикул 2170-3450080 для Приоры с ЭУР). Демонтаж начинайте с снятия нижнего кожуха рулевой колонки – открутите три винта крепления и аккуратно отсоедините разъём подушки безопасности.
После снятия кожуха отсоедините электрический разъём датчика, нажав на фиксатор. Датчик крепится к валу одним болтом на 10 мм – открутите его, удерживая вал от проворачивания. При установке нового датчика совместите метки на валу и корпусе: выступ на валу должен войти в паз датчика. Затяните болт моментом 8–10 Н·м. Перед подключением разъёма убедитесь, что контакты чистые и не окислены – при необходимости зачистите их.
Основные ошибки при замене:
- Неправильная установка датчика без совмещения меток – приведёт к некорректной работе ЭУР или ошибке в бортовом компьютере.
- Повреждение проводки при отсоединении разъёма – используйте пластиковый съёмник или отвёртку с изоляцией.
- Затяжка болта с избыточным моментом – может сорвать резьбу в алюминиевом корпусе.
После установки подключите аккумулятор и проверьте работу усилителя. Включите зажигание и поверните руль в обе стороны – усилие должно изменяться плавно, без рывков. Если на приборной панели загорается ошибка «Неисправность ЭУР», выполните сброс ошибок диагностическим сканером или отключите аккумулятор на 10 минут. При сохранении неисправности проверьте целостность проводки и правильность установки датчика.
Какие признаки указывают на неисправность датчика ЭУР
Первый и наиболее очевидный симптом – нестабильная работа усилителя руля. На холостых оборотах или при движении на малой скорости руль может самопроизвольно «подергиваться» или менять усилие без видимых причин. Это происходит из-за некорректных сигналов, поступающих от датчика крутящего момента на блок управления ЭУР. В некоторых случаях система переходит в аварийный режим, отключая усилитель полностью, что заметно по резкому увеличению усилия на руле.
На приборной панели загорается индикатор неисправности рулевого управления – желтый значок руля с восклицательным знаком. Ошибка часто сопровождается кодом P0551 или P0552, которые указывают на проблемы с датчиком крутящего момента или его цепью. Для точной диагностики требуется сканирование через диагностический разъем OBD-II с помощью адаптера типа ELM327 и программы OpenDiag или аналогичной.
Руль может «закусывать» в одном положении или возвращаться в центральное положение с задержкой. Это связано с тем, что датчик неверно передает данные о приложенном усилии, и блок управления не может корректно регулировать работу электродвигателя ЭУР. Особенно заметно при выполнении маневров на парковке или при движении по извилистой дороге. В таких случаях рекомендуется проверить разъем датчика на наличие окислов и целостность проводки.
При резком повороте руля на месте или при трогании с места может появляться посторонний шум – скрежет или гул из области рулевой колонки. Это свидетельствует о том, что электродвигатель ЭУР работает в нештатном режиме из-за неверных данных от датчика. Если шум сопровождается вибрацией руля, высока вероятность механического износа датчика или его смещения относительно вала рулевой колонки.
