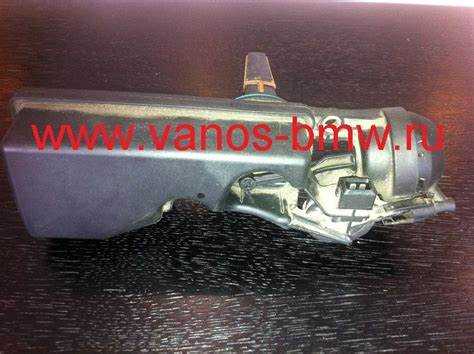

Для чего нужна диса на м54 бмв

Двигатель M54, устанавливавшийся на BMW с 2000 по 2006 годы (модели E46, E39, E53 и другие), отличается высоким крутящим моментом и требовательностью к компонентам трансмиссии. Диск сцепления в этой силовой установке выполняет критическую функцию: передает крутящий момент от маховика к коробке передач, обеспечивая плавное размыкание и замыкание потока мощности. На M54 применяются диски диаметром 240 мм (для механических коробок передач Getrag и ZF), рассчитанные на нагрузки до 400 Н·м, что соответствует характеристикам двигателя в стоковой и тюнингованной конфигурациях.

Конструктивно диск сцепления M54 включает фрикционные накладки из композитных материалов (чаще всего – органические или кевларовые), демпферные пружины для гашения крутильных колебаний и шлицевое соединение с первичным валом КПП. Особенность мотора – неравномерность работы на низких оборотах (до 2000 об/мин), что увеличивает износ фрикционов при агрессивном стиле вождения. Рекомендуемый интервал замены диска – 80–120 тыс. км, но при эксплуатации в городском цикле или с частыми переключениями ресурс сокращается до 50–70 тыс. км.

При выборе диска для M54 важно учитывать не только совместимость с моделью, но и тип накладок. Органические накладки (например, Sachs 1878 000 015) обеспечивают мягкое включение, но менее устойчивы к перегреву. Кевларовые или металлокерамические варианты (LUK 624 3080 10) выдерживают повышенные нагрузки, но требуют адаптации стиля вождения из-за резкого схватывания. Для двигателей с чип-тюнингом (мощность свыше 250 л.с.) рекомендуется устанавливать усиленные диски с увеличенной площадью фрикциона, например, Valeo 826810.

Типичные признаки износа диска сцепления на M54: пробуксовка при нагрузке (особенно на 3–5 передачах), вибрации при трогании, увеличенный свободный ход педали. Диагностика включает проверку толщины накладок (минимально допустимое значение – 0,3 мм) и состояния демпферных пружин. При замене обязательно осматривать маховик на наличие задиров и биения (допуск – не более 0,1 мм). Использование оригинальных комплектующих (BMW 21 21 2 242 222) или аналогов от Sachs, LUK, Valeo гарантирует соответствие техническим требованиям двигателя.

Как диск сцепления передает крутящий момент от двигателя к коробке передач

Диск сцепления в двигателе M54 BMW выполнен из фрикционного материала с высоким коэффициентом трения, нанесенного на стальную основу. При включении сцепления нажимной диск прижимает ведомый диск к маховику, создавая механическую связь. Фрикционные накладки, изготовленные из композитных материалов на основе кевлара или углеродного волокна, обеспечивают передачу крутящего момента до 400 Н·м без проскальзывания при штатных режимах работы.

Передача момента начинается с момента контакта фрикционных поверхностей. Нажимной диск, соединенный с маховиком, вращается с частотой коленчатого вала (до 6500 об/мин в M54). Ведомый диск, установленный на шлицах первичного вала коробки передач, передает усилие через демпферные пружины, гасящие крутильные колебания. Эти пружины снижают нагрузку на трансмиссию на 20–30%, предотвращая преждевременный износ шестерен.

Ключевую роль играет давление прижима, регулируемое диафрагменной пружиной нажимного диска. В M54 усилие прижима составляет 450–550 кгс, что обеспечивает надежное сцепление даже при резком наборе оборотов. При износе фрикционных накладок до толщины менее 2,5 мм давление падает, что приводит к пробуксовке и потере эффективности передачи момента.

Демпферные пружины ведомого диска расположены в три ряда с разной жесткостью: внешние (мягкие) гасят низкочастотные колебания, внутренние (жесткие) – высокочастотные. Это позволяет адаптироваться к различным режимам работы двигателя, от холостого хода до максимальных нагрузок. При разрушении пружин крутящий момент передается рывками, что вызывает вибрации и ускоряет износ синхронизаторов коробки передач.

Шлицевое соединение ведомого диска с первичным валом КПП выполнено с зазором 0,05–0,1 мм для компенсации теплового расширения. Превышение этого зазора приводит к люфту и неравномерной передаче момента, особенно заметной при переключении передач. Для M54 рекомендуется использовать диски с усиленными шлицами, если автомобиль эксплуатируется в режиме частых резких ускорений.

При выключении сцепления гидравлический привод через выжимной подшипник отводит нажимной диск от ведомого, разрывая связь. В этот момент крутящий момент не передается, но инерция вращающихся масс маховика и первичного вала сохраняется. Для плавного переключения передач необходимо синхронизировать обороты двигателя и КПП, иначе возникают ударные нагрузки на синхронизаторы.

Ресурс диска сцепления M54 зависит от стиля вождения: при агрессивной езде фрикционные накладки изнашиваются за 40–60 тыс. км, при спокойной – до 120 тыс. км. Критическим признаком износа является увеличение хода педали сцепления более чем на 20 мм от штатного значения. Замена диска требует одновременной проверки состояния маховика и нажимного диска, так как их износ влияет на эффективность передачи момента.

Основные признаки износа диска сцепления на M54 и их диагностика

Нехарактерные шумы при работе педалью сцепления часто игнорируются, но на M54 они сигнализируют о критическом состоянии. Скрип или скрежет при нажатии указывает на износ выжимного подшипника, а металлический лязг при отпускании – на разрушение демпферных пружин диска. Для диагностики снимите нижнюю крышку картера сцепления и осмотрите диск на наличие трещин или отслоившихся фрагментов накладок. Если пружины смещены или сломаны, диск подлежит замене независимо от остаточной толщины накладок.

Изменение хода педали сцепления – косвенный, но важный признак. На M54 с механическим приводом нормальный свободный ход педали составляет 15–25 мм. Если педаль стала «мягкой» или проваливается до пола, проверьте гидравлику: уровень жидкости в бачке (должен быть между MIN и MAX), герметичность трубок и рабочего цилиндра. При отсутствии утечек причиной может быть износ корзины сцепления – лепестки диафрагменной пружины теряют упругость, увеличивая рабочий ход. Измерьте ход штока рабочего цилиндра: если он превышает 20 мм, требуется регулировка или замена корзины.

Запах горелого фрикционного материала в салоне – явный признак перегрева диска. На M54 это часто происходит при агрессивном стиле вождения или буксировке тяжелых прицепов. Проверьте диск на наличие засаливания – попадание масла на накладки из-за течи сальников коленвала или первичного вала КПП. Для диагностики протрите диск чистой ветошью: если на ткани остаются масляные пятна, устраните утечку перед заменой сцепления. Также осмотрите маховик – глубокие борозды или синий оттенок металла свидетельствуют о необходимости шлифовки или замены.

Вибрации при трогании с места на M54 возникают из-за неравномерного износа диска или деформации маховика. Проверьте биение маховика с помощью индикатора часового типа: допустимое значение – не более 0,1 мм. Если диск изношен неравномерно (толщина накладок отличается более чем на 0,2 мм по окружности), замените его вместе с корзиной. При установке нового комплекта обязательно очистите поверхность маховика от старого клея и продуктов износа, иначе вибрации сохранятся. Используйте только оригинальные запчасти или аналоги с каталожными номерами Sachs (3000 951 030) или LuK (624 3180 09).

Какие материалы используются в диске сцепления для двигателя M54 и их особенности

Диск сцепления для двигателя M54 BMW изготавливается из композитных материалов, где ключевую роль играет фрикционная накладка. В оригинальных запчастях и качественных аналогах применяется органический состав на основе кевларовых волокон, графита и медной стружки. Эти компоненты обеспечивают стабильный коэффициент трения в диапазоне 0,3–0,4 при рабочих температурах до 350°C, что критично для двигателей с крутящим моментом до 350 Н·м.

Металлические элементы диска – ступица и демпферные пружины – выполняются из легированной стали, например, 40Х или 30ХГСА. Ступица подвергается термообработке (закалка + отпуск) для достижения твердости 55–60 HRC, что предотвращает деформацию при высоких нагрузках. Демпферные пружины изготавливаются из пружинной стали с пределом текучести не менее 1200 МПа, что гарантирует ресурс не менее 100 000 км при соблюдении регламента замены масла в коробке передач.

Фрикционные накладки в дисках для M54 часто содержат керамические добавки, особенно в спортивных версиях. Керамика повышает термостойкость до 500°C и увеличивает коэффициент трения до 0,45–0,5, но ускоряет износ маховика. Для гражданской эксплуатации оптимальны органические накладки с медной пропиткой – они сохраняют баланс между долговечностью и плавностью включения, не требуя замены маховика при каждом обновлении сцепления.

Клеевой слой, фиксирующий накладки на металлическом основании, должен выдерживать температурные циклы от -40°C до 400°C без потери адгезии. В оригинальных дисках BMW используется эпоксидно-фенольный клей с наполнителем из алюминиевой пудры. Дешевые аналоги часто применяют полиуретановые составы, которые теряют прочность уже при 250°C, что приводит к отслоению накладок на пробегах свыше 50 000 км.

Для снижения вибраций в конструкции диска применяются резиновые демпферы, расположенные между ступицей и фрикционным кольцом. В дисках для M54 используется резина на основе нитрильного каучука (NBR) с добавлением сажи для повышения износостойкости. При выборе аналогов следует избегать дисков с силиконовыми демпферами – они размягчаются при 150°C, что приводит к появлению «дерганий» при старте с места.

Особое внимание уделяется балансировке диска. Дисбаланс свыше 5 г·см на радиусе 100 мм вызывает вибрации на оборотах выше 3000 об/мин, что ускоряет износ подшипника выжимного и первичного вала КПП. Оригинальные диски балансируются на заводе с точностью до 2 г·см, в то время как бюджетные аналоги часто имеют допуск 10–15 г·см, что требует дополнительной балансировки при установке.

При замене диска сцепления на M54 рекомендуется использовать комплекты одного производителя, например, Sachs или Luk. Смешивание дисков и корзин разных брендов приводит к неравномерному износу фрикционных поверхностей из-за различий в жесткости демпферных пружин и коэффициентах трения. Для двигателей с чип-тюнингом (крутящий момент свыше 400 Н·м) оптимальны диски с керамическими накладками и усиленными пружинами демпфера, например, Sachs Performance или Valeo Xtreme.

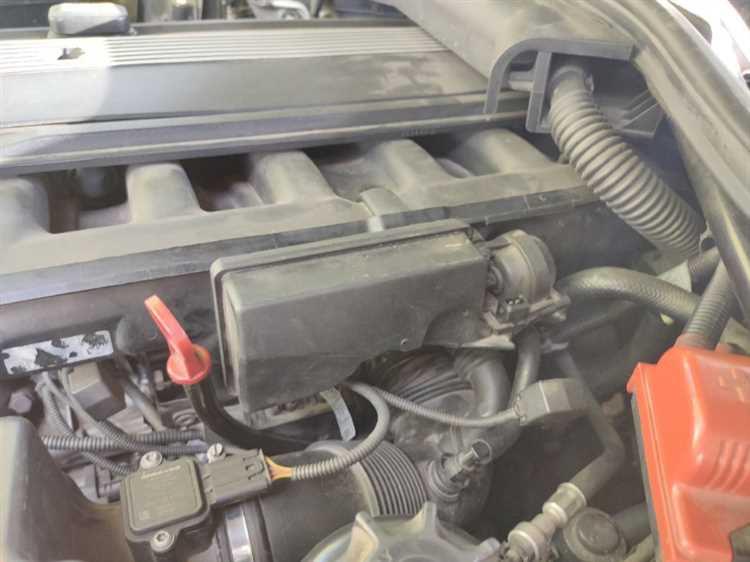

Пошаговая процедура замены диска сцепления на BMW с мотором M54

Перед началом работ подготовьте набор инструментов: торцевые головки на 10, 13, 17 и 19 мм, шестигранники на 5 и 6 мм, динамометрический ключ (моменты затяжки: болты маховика – 110 Н·м, болты корзины сцепления – 25 Н·м), съемник для выжимного подшипника, монтировку и домкрат. Отсоедините аккумулятор, снимите воздухозаборник и корпус воздушного фильтра, затем демонтируйте карданный вал или приводные валы (в зависимости от типа трансмиссии). Открутите болты стартера (3 шт., головка на 13 мм) и отведите его в сторону, не отсоединяя проводку. Слейте масло из коробки передач и отсоедините тросы переключения передач, предварительно отметив их положение.

Демонтаж коробки передач: поддержите двигатель гидравлическим домкратом или подпоркой, открутите верхние болты крепления КПП к блоку цилиндров (головка на 17 мм). Отсоедините разъемы датчиков на коробке (датчик скорости, выключатель фонарей заднего хода) и гидравлический шланг сцепления от рабочего цилиндра. Открутите нижние болты крепления КПП (головка на 19 мм) и болты стартера (если не сняты ранее). Аккуратно сдвиньте коробку назад, избегая перекосов – вес агрегата на M54 составляет ~45 кг. После снятия КПП осмотрите маховик на наличие трещин и износа: допустимая толщина рабочей поверхности – не менее 20,5 мм (для двухмассового маховика). Замените диск сцепления, корзину и выжимной подшипник комплектом (оригинал: Sachs 3000 951 051 или аналог LuK 624 3080 10). При установке нового диска используйте центрирующую оправку, совместив шлицы с первичным валом КПП. Затягивайте болты корзины крест-накрест в три этапа: 10 Н·м, 20 Н·м, 25 Н·м. Перед обратной сборкой смажьте шлицы первичного вала и направляющую выжимного подшипника консистентной смазкой (например, Liqui Moly LM 47).

Типичные ошибки при установке диска сцепления и как их избежать

Первая распространённая ошибка – неправильная центровка диска относительно маховика. На двигателе M54 диск сцепления должен быть строго соосен с первичным валом коробки передач, иначе при затяжке болтов корзины он сместится, что приведёт к биению, неравномерному износу и вибрациям. Для центровки используйте специальную оправку, соответствующую диаметру шлицевого отверстия диска (для M54 – 21,5 мм). Альтернативой может служить старый первичный вал КПП, но только если его шлицы не изношены. Проверяйте соосность визуально и на ощупь: диск должен свободно перемещаться по оправке без заеданий.

Игнорирование состояния направляющего подшипника – вторая критическая ошибка. На M54 этот подшипник (артикул BMW 23111224754) расположен в коленвале и служит опорой для первичного вала. Если он изношен или повреждён, вал будет смещаться, вызывая перекос диска и ускоренный износ сцепления. Перед установкой проверьте подшипник на люфт и шум при вращении. Замена обязательна при малейших признаках неисправности – стоимость детали несоизмерима с последствиями её игнорирования.

Недостаточная очистка поверхностей маховика и корзины приводит к проскальзыванию диска и неравномерному прижиму. Нагар, масло или антифриз на рабочих поверхностях снижают коэффициент трения, что особенно критично для M54 из-за высокого крутящего момента. Используйте только обезжириватель на спиртовой основе (например, Loctite 7063) и безворсовую салфетку. Шлифовка маховика допустима только при наличии глубоких рисок – в остальных случаях достаточно удалить налёт. Не применяйте наждачную бумагу грубее P600: слишком грубая обработка нарушит плоскостность поверхности.

Затяжка болтов корзины без динамометрического ключа – гарантия деформации кожуха или неравномерного прижима диска. Для M54 момент затяжки болтов корзины составляет 25 Н·м с последующей дотяжкой на 90°. Болты затягивайте крест-накрест в три этапа: сначала 10 Н·м, затем 20 Н·м, и только потом окончательный момент. Используйте новые болты (артикул BMW 07129904520) – старые растягиваются и не обеспечивают требуемого усилия. После установки проверьте свободное вращение первичного вала: если он заедает, корзина установлена с перекосом.

Как правильно подобрать диск сцепления для двигателя M54 по характеристикам

Двигатель M54 (2.0–3.0 л) устанавливался на BMW E46, E39, E53 и другие модели с 1998 по 2006 год. Его крутящий момент варьируется от 200 Н·м (M54B20) до 300 Н·м (M54B30). При выборе диска сцепления ключевой параметр – соответствие передаваемому моменту. Для стоковых версий подходят диски с запасом прочности 10–15%, например, Sachs 1878 000 011 (для M54B25) или LuK 624 3160 10 (для M54B30). Превышение допустимого момента приведёт к преждевременному износу, а недостаточный запас – к пробуксовкам.

Материал накладок диска определяет ресурс и условия эксплуатации. Органические накладки (например, Valeo 826802) обеспечивают плавное включение и тихую работу, но менее устойчивы к высоким температурам – оптимальны для городского режима. Металлокерамические (кевларовые или углеродные) выдерживают до 500–600 °C, подходят для трековых заездов или чип-тюнинга (например, Spec Stage 3+). Для M54 с увеличенной мощностью (свыше 350 л.с.) рекомендуются диски с металлокерамикой, но они агрессивнее воздействуют на маховик и корзину.

Диаметр диска должен строго соответствовать заводским параметрам: 240 мм для M54B20/B22/B25 и 265 мм для M54B28/B30. Использование диска меньшего диаметра снизит площадь контакта, увеличит удельное давление и ускорит износ. При замене проверяйте совместимость с корзиной: например, диск Sachs 3000 951 051 подходит только к корзине Sachs MF240 (для M54B30), но не к LuK или Valeo. Несоответствие приведёт к неравномерному прижиму и вибрациям.

Толщина диска и количество демпферных пружин влияют на комфорт и долговечность. Стандартные диски для M54 имеют 6–8 пружин (например, LuK 624 3160 10), что достаточно для стоковых нагрузок. Для форсированных двигателей или частой езды в пробках выбирайте диски с усиленными демпферами (например, Valeo 826802 с 10 пружинами). Толщина нового диска должна быть не менее 8,5 мм – меньшие значения указывают на износ или некачественную подделку.

При подборе учитывайте условия эксплуатации и модификации автомобиля. Для M54 с автоматической коробкой передач (например, ZF 5HP19) требуются диски с более мягкими накладками (Sachs 1878 000 011), чтобы снизить ударные нагрузки на трансмиссию. Если установлен облегчённый маховик (например, UUC или Fidanza), выбирайте диск с металлокерамикой или кевларом – органика быстро износится из-за повышенных оборотов. Всегда сверяйте артикулы с каталогами производителей: ошибка в одной цифре может означать несовместимость с конкретной моделью корзины или выжимного подшипника.

Влияние качества диска сцепления на ресурс коробки передач и двигателя

Диск сцепления на двигателе M54 BMW передает крутящий момент от маховика к первичному валу коробки передач. Низкокачественные фрикционные накладки изнашиваются неравномерно, образуя абразивную пыль, которая проникает в подшипники выжимного и первичного вала. На двигателях M54 с пробегом свыше 150 000 км это приводит к увеличению осевого люфта первичного вала на 0,15–0,3 мм за 20 000 км, что ускоряет износ синхронизаторов и подшипников КПП. В таблице ниже приведены данные по среднему ресурсу коробки передач при использовании дисков разного качества:

Помимо механического износа, некачественные диски вызывают вибрации на первичном валу, которые передаются на коленчатый вал через маховик. На двигателях M54 это приводит к ускоренному разрушению демпферных пружин двухмассового маховика – их ресурс сокращается на 30–40% при использовании дисков с неравномерным коэффициентом трения. Вибрации также увеличивают нагрузку на коренные подшипники коленвала, что проявляется в повышенном расходе масла (до 0,5 л на 1000 км) и появлении стуков на холодную после 100 000 км пробега.

Для продления ресурса КПП и двигателя на M54 рекомендуется использовать только диски сцепления с керамико-металлическими или органическими накладками, сертифицированными BMW (номера деталей: 21217535586, 21212282417). При замене обязательно проверять биение маховика – допустимое значение не более 0,05 мм. После установки нового диска проводить обкатку в течение 500 км без резких разгонов и высоких оборотов (не выше 3000 об/мин), чтобы обеспечить равномерную приработку фрикционных поверхностей.
