Chevrolet Cruze оснащён двумя основными блоками предохранителей: один расположен в салоне, другой – под капотом. Точное расположение зависит от года выпуска и модификации автомобиля, но общие принципы остаются неизменными. Знание этих мест сэкономит время при диагностике неисправностей электрооборудования.
В салоне блок предохранителей находится с левой стороны приборной панели, за пластиковой крышкой. Чтобы получить доступ, откройте дверь водителя и потяните за нижний край крышки – она фиксируется на защёлках. На внутренней стороне крышки нанесена схема с обозначением каждого предохранителя, его номиналом и назначением. Здесь сосредоточены элементы, отвечающие за работу прикуривателя, подогрева сидений, стеклоподъёмников, аудиосистемы и других салонных систем.
Под капотом блок предохранителей размещён в моторном отсеке, рядом с аккумуляторной батареей. Он закрыт чёрной пластиковой крышкой с надписью «FUSE BOX». Для доступа снимите крышку, потянув её вверх. В этом блоке находятся предохранители, защищающие цепи стартера, генератора, фар, вентилятора охлаждения и других критически важных узлов. Номиналы предохранителей варьируются от 5 до 60 ампер – перед заменой сверяйтесь со схемой на крышке или в руководстве по эксплуатации.
Если предохранитель перегорел, используйте только аналогичный по номиналу. Пинцет для извлечения обычно закреплён внутри блока. Проверяйте не только сам предохранитель, но и цепь на наличие короткого замыкания – повторное перегорание указывает на серьёзную неисправность. Для моделей 2011–2016 годов схема может отличаться, особенно в версиях с дизельным двигателем или дополнительными опциями.
В случае затруднений обратитесь к официальному мануалу Chevrolet Cruze или воспользуйтесь VIN-кодом для уточнения расположения блоков. Некоторые предохранители дублируются в обоих блоках – например, отвечающие за систему климат-контроля. Всегда отключайте аккумулятор перед работами с электрооборудованием, чтобы избежать случайного замыкания.
Расположение основного блока предохранителей в салоне автомобиля
В Chevrolet Cruze основной блок предохранителей салона находится слева от рулевой колонки, за крышкой панели приборов. Чтобы получить к нему доступ, откройте дверь водителя и найдите пластиковую заглушку с надписью «FUSES» или пиктограммой предохранителя. Крышка крепится на защёлках – потяните её на себя, не прилагая чрезмерных усилий, чтобы не повредить фиксаторы.
Внутри блока расположены предохранители, отвечающие за критически важные системы: освещение салона, аудиосистему, прикуриватель, электропривод зеркал и стеклоподъёмников. Каждый предохранитель промаркирован номером и цветом, соответствующим его номиналу (например, 10А – красный, 15А – синий). Схема расположения нанесена на обратной стороне крышки блока – сверяйтесь с ней, чтобы избежать ошибок при замене.
Для извлечения предохранителя используйте специальный пинцет, закреплённый в блоке. Если его нет, подойдут тонкие плоскогубцы с изолированными ручками. Перед заменой убедитесь, что зажигание выключено, а соответствующая электрическая цепь обесточена. Проверяйте целостность нити предохранителя визуально или тестером – перегоревший элемент не восстанавливается и требует замены на аналог с идентичным номиналом.
При частых перегораниях одного и того же предохранителя диагностируйте цепь на короткое замыкание или перегрузку. Наиболее уязвимые участки – проводка в дверях (стеклоподъёмники), разъёмы прикуривателя и блок управления климатом. Проверьте контакты на окисление: очистите их спиртом или специальным средством для электрических соединений, если обнаружен налёт.
В редких случаях блок предохранителей может быть скрыт под дополнительной пластиковой накладкой. Если крышка не открывается стандартным способом, осмотрите нижнюю кромку панели – иногда требуется поддеть её плоской отвёрткой в указанном производителем месте. Не применяйте силу: в Chevrolet Cruze первого поколения (2008–2016) пластик хрупкий и склонен к растрескиванию.
Как найти дополнительный блок предохранителей под капотом Chevrolet Cruze

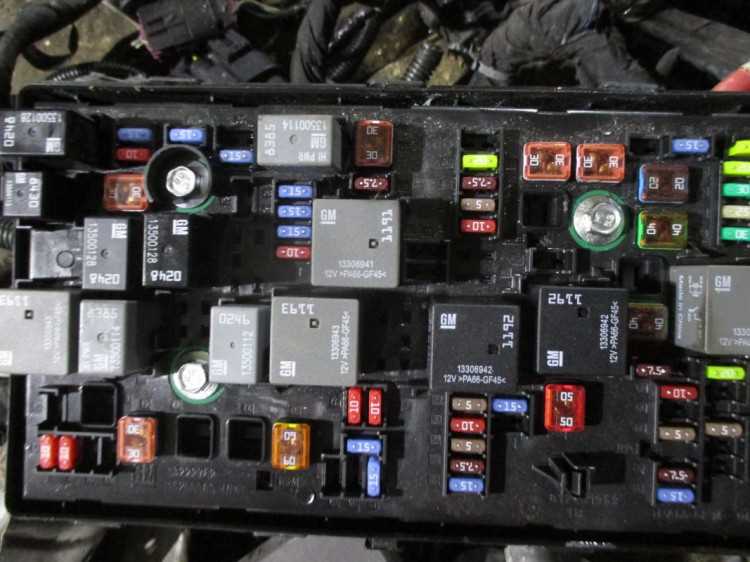

Дополнительный блок предохранителей в Chevrolet Cruze расположен в моторном отсеке, справа от аккумуляторной батареи. Чтобы его обнаружить, откройте капот и зафиксируйте его стойкой. Блок закрыт черной пластиковой крышкой с надписью «FUSE BOX» и пиктограммой молнии. Крышка крепится на защелках – потяните ее вверх, чтобы снять.
Внутри блока находятся предохранители, отвечающие за критические системы автомобиля: ABS, систему зажигания, вентилятор радиатора, топливный насос и другие. Ориентируйтесь по схеме, наклеенной на внутреннюю сторону крышки или в руководстве по эксплуатации. Для моделей 2011–2016 годов ключевые предохранители расположены в следующих позициях:
- F1 (30A) – вентилятор охлаждения;
- F2 (20A) – топливный насос;
- F3 (10A) – система зажигания;
- F4 (15A) – ABS.
Проверяйте предохранители визуально или мультиметром – перегоревший элемент имеет разорванную нить.
При замене используйте предохранители только с указанным номиналом. Установка элемента с большим током приведет к повреждению проводки или возгоранию. Если новый предохранитель сразу перегорает, обратитесь к электрику – проблема может быть в коротком замыкании или неисправности оборудования.
Инструкция по снятию крышки блока предохранителей в салоне
Блок предохранителей Chevrolet Cruze в салоне расположен слева от рулевой колонки, за пластиковой крышкой на нижней части приборной панели. Чтобы получить доступ, сдвиньте водительское сиденье максимально назад для удобства. Крышка крепится на двух пластиковых защёлках – верхней и нижней, которые нужно отжать одновременно.
Возьмитесь за верхний край крышки пальцами обеих рук и потяните на себя с усилием около 3–5 кг. Нижняя защёлка освободится первой, после чего крышка легко снимется. Если защёлки не поддаются, проверьте, не мешает ли резиновый коврик или посторонние предметы под ногами – иногда они блокируют движение.

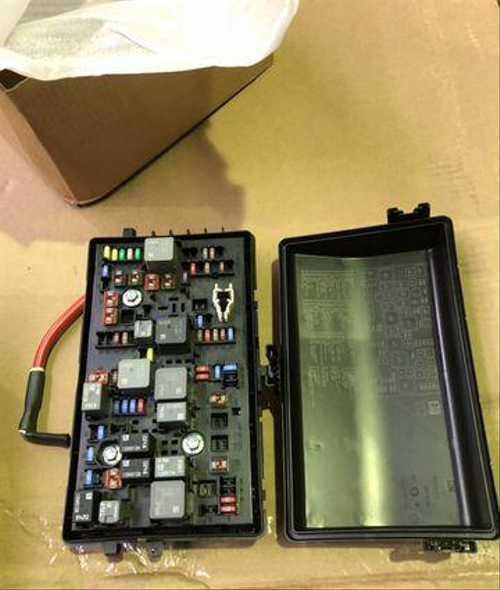

При снятии крышки обратите внимание на её обратную сторону: там нанесена схема расположения предохранителей с указанием номиналов и назначения каждого. Не теряйте крышку – без неё в блок попадёт пыль и влага, что может привести к коррозии контактов. Храните её в бардачке или под сиденьем.
Если крышка снимается с трудом, не используйте отвёртки или другие металлические инструменты – рискуете повредить пластиковые фиксаторы. Вместо этого попробуйте покачать её из стороны в сторону, постепенно увеличивая амплитуду. В крайнем случае, воспользуйтесь пластиковой лопаткой для снятия обшивки, поддев её между крышкой и панелью.
После работы установите крышку на место, совместив нижнюю защёлку с пазом в панели, затем надавите на верхнюю часть до характерного щелчка. Убедитесь, что она плотно прилегает по всему периметру – зазоры недопустимы. Проверьте работу электрооборудования, чтобы исключить случайное повреждение предохранителей при снятии.
Какие инструменты понадобятся для доступа к предохранителям
Для снятия крышки блока предохранителей в Chevrolet Cruze достаточно пальцев, но при закисших креплениях или плотной посадке потребуется пластиковая монтажная лопатка шириной 10–15 мм. Инструмент должен быть неметаллическим, чтобы не повредить пластиковые защёлки панели. Альтернатива – тонкая отвёртка с плоским жалом, обёрнутая изолентой для защиты поверхностей.
При замене предохранителей используйте пинцет с антистатическим покрытием или специальный пластиковый съёмник, который часто идёт в комплекте с запасными предохранителями в бардачке. Для проверки целостности вставок подойдёт мультиметр в режиме прозвонки (диапазон 200 Ом) или тестер с лампочкой на 12 В. Избегайте пальцевого контакта с контактами предохранителей – жировые следы могут вызвать перегрев.
Если требуется демонтаж всего блока (например, для доступа к реле или проводке), подготовьте торцевую головку на 10 мм с трещоткой для откручивания крепёжных болтов. В моделях 2011–2016 годов болты часто покрыты защитным составом, поэтому может понадобиться проникающая смазка (WD-40 или аналог) и кисть для очистки резьбы. Работайте при отключённом аккумуляторе, чтобы избежать короткого замыкания при случайном касании проводов.
Отличия расположения блоков в разных поколениях Chevrolet Cruze
Первое поколение Chevrolet Cruze (2008–2016) имеет два основных блока предохранителей: один под капотом, рядом с аккумулятором (левая сторона моторного отсека), и второй в салоне, за крышкой слева от рулевой колонки. В моторном отсеке блок защищает цепи системы зажигания, ABS и кондиционера, а салонный отвечает за электростеклоподъемники, прикуриватель и освещение. На моделях с 2013 года в салонном блоке появился дополнительный предохранитель для системы Start/Stop, расположенный в нижнем ряду (позиция F34).
Второе поколение (2016–2020) изменило расположение салонного блока: теперь он находится под бардачком, за пластиковой заглушкой, что упростило доступ. Блок под капотом остался на прежнем месте, но его конструкция стала компактнее – предохранители для высоконагруженных цепей (например, вентилятора радиатора) переместились в верхний ряд. На рестайлинговых версиях 2018 года добавился отдельный предохранитель для адаптивного круиз-контроля (позиция F42 в моторном блоке), отсутствующий в первом поколении.
Ключевое отличие – отсутствие в первом поколении блока предохранителей в багажнике, который появился во втором поколении на моделях с электроприводом задней двери. Он расположен за обшивкой левой боковины и содержит предохранители для электропривода и дополнительного освещения. При поиске неисправностей в электрике Cruze 2016+ проверяйте оба салонных блока: под бардачком и в багажнике, особенно если проблема связана с задними фонарями или дверью.
Как определить неисправный предохранитель по схеме на крышке
Крышка блока предохранителей Chevrolet Cruze содержит схему с обозначениями каждого элемента и его назначением. На ней указаны номера предохранителей, их номинал в амперах и соответствующие электрические цепи. Например, предохранитель F36 на 10 А отвечает за прикуриватель, а F41 на 15 А – за стеклоочистители. Перед проверкой сверьтесь с этой схемой, чтобы точно знать, какой предохранитель контролирует проблемный узел.
Если прибор или система перестали работать, первым делом найдите на схеме цепь, к которой она относится. Например, неработающие фары указывают на предохранители F2 (левая фара) или F3 (правая фара) в моторном отсеке. Номинал предохранителя также важен: если он перегорел, замените его только на элемент с таким же значением, иначе рискуете повредить проводку.
Визуальный осмотр – самый быстрый способ выявить неисправность. Извлеките предохранитель с помощью пластикового пинцета, который обычно хранится в блоке, и осмотрите его на просвет. Перегоревший элемент имеет разорванную металлическую нить внутри прозрачного корпуса. Если нить цела, но есть следы оплавления или потемнения, это тоже признак неисправности.
Для проверки предохранителя мультиметром переведите прибор в режим прозвонки или измерения сопротивления. Коснитесь щупами контактов предохранителя: если сопротивление близко к нулю, он исправен. Бесконечное сопротивление или отсутствие звукового сигнала при прозвонке подтверждают обрыв. Этот метод полезен, когда визуальный осмотр не дает однозначного результата.
Некоторые предохранители могут выглядеть целыми, но не обеспечивать надежный контакт из-за окисления или деформации. В таких случаях попробуйте слегка пошевелить предохранитель в гнезде или протереть его контакты спиртом. Если после этого цепь заработала, замените элемент на новый, даже если он внешне исправен – микротрещины могут привести к повторному отказу.
Схема на крышке часто содержит дополнительные обозначения, например, цветовую маркировку или символы. Красный цвет обычно соответствует предохранителям на 10 А, синий – на 15 А, желтый – на 20 А. Эти данные помогают быстро сориентироваться, если надписи стерлись или плохо читаются. Также обратите внимание на обозначения типа «MINI» или «MAXI» – они указывают на размер предохранителя.
Если после замены предохранитель снова перегорает, проблема не в нем, а в коротком замыкании или перегрузке цепи. Проверьте проводку на наличие повреждений, оплавленных участков или замыканий на массу. В таких случаях лучше обратиться к электрику, так как самостоятельный поиск неисправности может быть опасен и привести к возгоранию.
Частые ошибки при поиске блока предохранителей в Chevrolet Cruze
Первая ошибка – игнорирование руководства по эксплуатации. Владельцы часто полагаются на поиск в интернете, не проверяя официальную документацию. В Chevrolet Cruze блок предохранителей в салоне расположен за крышкой на левой стороне приборной панели, а не под капотом или в багажнике, как в некоторых моделях других марок. В мануале указано точное расположение, а также схема с номерами предохранителей и их назначением. Пропустив этот шаг, легко перепутать блоки или потратить время на демонтаж ненужных панелей.
Вторая распространённая ошибка – попытка добраться до блока без подготовки. Крышка панели в салоне крепится на пластиковых защёлках, которые легко сломать при резком усилии. Перед снятием нужно аккуратно поддеть её плоской отвёрткой или пластиковым инструментом, начиная с нижнего края. Также стоит отключить клемму аккумулятора, если планируется замена предохранителей под капотом – в моторном отсеке блок находится рядом с аккумулятором, и случайное короткое замыкание может повредить электронику.
Третья ошибка – неверная идентификация блока. В Chevrolet Cruze два основных блока: один в салоне, другой под капотом. В салоне размещены предохранители для электроники (стеклоподъёмники, аудиосистема, прикуриватель), а под капотом – для систем двигателя, ABS и климат-контроля. Владельцы иногда ищут предохранитель прикуривателя под капотом, хотя он находится в салонном блоке под номером F34 (15 А). Путаница возникает из-за отсутствия маркировки на самой крышке – схему нужно сверять с мануалом или наклейкой на обратной стороне крышки.
Четвёртая ошибка – замена предохранителя без проверки причины перегорания. Если новый предохранитель сразу выходит из строя, проблема не в нём, а в коротком замыкании или неисправности цепи. Например, перегорание предохранителя F41 (10 А) для подсветки приборов часто связано с неисправностью лампы или проводки, а не с самим предохранителем. Перед заменой стоит прозвонить цепь мультиметром или осмотреть провода на предмет повреждений. Игнорирование этого правила приводит к повторным поломкам и риску возгорания.
Где скачать или найти схему предохранителей для вашей модели
Схема предохранителей Chevrolet Cruze зависит от года выпуска и типа кузова (седан, хэтчбек, универсал). Официальные источники – лучший вариант для точной информации. Начните с руководства по эксплуатации автомобиля: в разделе «Электрооборудование» или «Предохранители» обычно приведена актуальная схема. Если книга утеряна, цифровую версию можно найти на сайте производителя или специализированных ресурсах.
Для моделей 2011–2016 годов схема часто дублируется на внутренней стороне крышки блока предохранителей. Проверьте оба блока: один расположен в салоне под панелью приборов (слева от рулевой колонки), второй – в моторном отсеке рядом с аккумулятором. На крышках указаны номера предохранителей и их назначение, но полная схема с цветовой маркировкой проводов там отсутствует.
Онлайн-ресурсы предлагают бесплатные и платные варианты схем. Проверенные источники:
- Официальный сайт Chevrolet – в разделе «Поддержка» или «Документация» выберите свою модель и год. Например, для Cruze 2013 года схема доступна в формате PDF по ссылке chevrolet.com/owners/manuals.
- Drive2.ru – пользователи выкладывают сканы руководств. Ищите по запросу «Chevrolet Cruze [год] схема предохранителей».
- Autodata.ru – платный сервис с детализированными электросхемами, включая распиновку реле.
- Форумы владельцев – cruze-club.ru или chevrolet-cruze.ru содержат темы с прикреплёнными файлами.
Если нужна схема для конкретной модификации (например, с дизельным двигателем или автоматической коробкой), уточняйте VIN-код автомобиля. На сайтах вроде etis.ford.com (несмотря на бренд) или mopar.com можно ввести VIN и получить доступ к заводской документации. Альтернатива – обратиться к дилеру Chevrolet: за небольшую плату или бесплатно (в рамках гарантии) предоставят распечатку схемы.
Мобильные приложения упрощают поиск. Попробуйте:
- Chevrolet MyLink – официальное приложение бренда, где иногда публикуют обновления документации.
- Car Manuals (Android/iOS) – агрегатор руководств, включая электросхемы.
- ElectroDroid – содержит базу данных предохранителей для разных марок, но требует ручного поиска.
При скачивании схемы обращайте внимание на детали: год выпуска, тип двигателя (1.6L, 1.8L, 2.0L дизель) и рынок (Европа, США, Россия). Ошибки в схеме могут привести к неправильной замене предохранителя и повреждению электроники. Если сомневаетесь в источнике, сравните данные из нескольких ресурсов или проконсультируйтесь с электриком.
