Покраска велосипедных рам на производстве – многоступенчатый процесс, требующий точности, контроля параметров и специализированного оборудования. Средняя продолжительность цикла покраски одной рамы составляет 4–8 часов, включая подготовку, нанесение покрытия и сушку. Температура в покрасочной камере поддерживается на уровне 20–25°C при влажности 50–60%, чтобы избежать дефектов пленки. Для алюминиевых рам используют порошковую краску с толщиной слоя 60–100 мкм, для карбоновых – жидкие двухкомпонентные эмали на полиуретановой основе с толщиной 30–50 мкм.
Подготовка поверхности начинается с обезжиривания в щелочных ваннах при температуре 60–70°C в течение 5–10 минут. Затем рамы проходят пескоструйную обработку с использованием корунда зернистостью 80–120 мкм для алюминия и стеклянных шариков 40–70 мкм для карбона. После этого наносится конверсионное покрытие: хроматирование для алюминия (толщина слоя 0,5–1 мкм) или фосфатирование для стали (1–3 мкм). На карбоновые рамы предварительно наносят слой эпоксидного грунта толщиной 15–20 мкм.
Нанесение краски выполняется в безпылевых камерах с ламинарным потоком воздуха. Порошковая краска распыляется электростатическим методом при напряжении 60–100 кВ, что обеспечивает равномерное покрытие даже в труднодоступных местах. Для жидких эмалей используют пневматические распылители с давлением 2–4 бар и диаметром сопла 1,2–1,5 мм. Сушка проводится в конвекционных печах при 160–200°C для порошковых покрытий (15–20 минут) и 60–80°C для жидких (30–60 минут). Контроль качества включает проверку толщины слоя магнитным толщиномером (допуск ±5 мкм) и тест на адгезию методом решетчатого надреза по ГОСТ 15140-78.
Дефекты покраски – подтеки, шагрень, кратеры – устраняются шлифовкой абразивами зернистостью 800–1200 с последующим повторным нанесением покрытия. Для защиты от УФ-излучения в состав красок добавляют стабилизаторы на основе бензотриазолов (0,5–2% от массы). При покраске рам с внутренними полостями (например, алюминиевых гидроформованных) используют специальные заглушки, предотвращающие попадание краски в каналы. Средний расход порошковой краски на одну раму – 120–180 г, жидкой эмали – 80–120 мл.
Подготовка рамы перед нанесением краски
После механической обработки раму обезжиривают в три этапа:
- Промывка щелочным раствором (pH 10–12) при температуре 60–70°C в течение 5–10 минут для удаления масел и смазок.
- Ополаскивание деионизированной водой с электропроводностью не выше 5 мкСм/см.
- Нанесение кислотного активатора (например, 5% раствора фосфорной кислоты) на 2–3 минуты для удаления оксидной пленки и улучшения адгезии.
Для карбоновых рам обезжиривание проводят только изопропиловым спиртом или специальными составами на основе алифатических углеводородов, так как щелочные растворы разрушают эпоксидную матрицу.
Следующий шаг – фосфатирование или хроматирование металлических рам. Для стальных рам применяют цинк-фосфатные покрытия толщиной 2–5 мкм, наносимые методом погружения при 50–60°C в течение 5–15 минут. Алюминиевые рамы обрабатывают хроматными растворами (например, Alodine 1200) или бесхромовыми составами на основе циркония, формируя слой 0,1–0,5 мкм. Процесс контролируют по изменению цвета поверхности: желто-зеленый оттенок указывает на правильное формирование конверсионного слоя.
После фосфатирования раму промывают деионизированной водой и сушат в конвекционной печи при 80–100°C в течение 15–20 минут. Влажность поверхности перед нанесением грунта не должна превышать 0,5% – ее проверяют гигрометром или тестовыми индикаторными полосками. Карбоновые рамы перед грунтовкой обрабатывают плазмой низкого давления (мощность 50–100 Вт, время 30–60 секунд) для активации поверхности и удаления остатков разделительных агентов.
Завершающий этап – маскировка участков, не подлежащих окраске. Используют термостойкие ленты (например, 3M 471) и силиконовые заглушки для резьбовых отверстий. На алюминиевых и стальных рамах дополнительно защищают посадочные места под подшипники антиадгезионной пастой (например, Loctite 8018), предотвращающей прилипание краски. Температура в покрасочной камере на момент начала работ должна составлять 20–25°C при влажности 40–60% – отклонения приводят к дефектам покрытия.
Выбор оборудования для пескоструйной обработки
Пескоструйные камеры для велосипедного производства делятся на три типа: напорные, инжекторные и гравитационные. Напорные системы (например, Clemco 6000) обеспечивают давление до 12 бар и расход абразива 20–30 кг/мин, что сокращает время обработки рамы до 3–5 минут. Инжекторные модели (как Schmidt MS-10) работают при 4–8 бар, подходят для мелких деталей – вилок или рулей, но требуют частой замены сопел из-за износа. Гравитационные установки (например, Empire Pro-Finish) используют силу тяжести для подачи абразива, эффективны при обработке алюминиевых сплавов, но менее производительны – до 15 рам/час.
Ключевой параметр – размер рабочей зоны. Для велосипедных рам стандартные камеры имеют габариты 1200×800×800 мм (например, Guyson Euroblast 4). Этого достаточно для обработки рамы MTB или шоссейника целиком. Для крупносерийного производства (от 500 рам/месяц) выбирают камеры с автоматизированной подачей деталей, как в модели Wheelabrator 1212, где рабочая зона достигает 1500×1200×1000 мм. Компактные установки (600×600×600 мм) подходят только для отдельных компонентов – шатунов или ободов.
Материал сопла определяет срок службы и качество обработки. Карбид вольфрама (например, сопла Clemco 1/4″) выдерживает 300–500 часов работы с кварцевым песком, но изнашивается за 50–80 часов при использовании стальной дроби. Керамические сопла (как у модели BlastOne Ceramax) служат до 1000 часов с корундовым абразивом, но хрупкие – требуют аккуратной установки. Для алюминиевых рам оптимальны сопла из борида титана (срок службы 800–1200 часов), но их стоимость в 3–4 раза выше стандартных.
Система рекуперации абразива снижает расходы на 40–60%. Циклонные сепараторы (например, в установке Pangborn 600) отделяют пригодный абразив с эффективностью 95%, но требуют регулярной очистки фильтров. Вибрационные сита (как у модели Goff 1200) дешевле, но пропускают до 15% мелких частиц, что ухудшает качество обработки. Для производства с объемом от 200 рам/месяц оправданы магнитные сепараторы (например, Wheelabrator 800), удаляющие металлические включения из абразива, продлевая его срок службы на 20–30%.
Тип абразива влияет на шероховатость поверхности и скорость обработки. Кварцевый песок (зернистость 80–120 мкм) дает Ra 1,2–1,8 мкм, но запрещен в ЕС из-за силикоза. Корунд (Al₂O₃, 60–100 мкм) обеспечивает Ra 0,8–1,5 мкм, подходит для подготовки под порошковую покраску. Стальная дробь (0,3–0,8 мм) используется для удаления толстых слоев ржавчины или старой краски, но оставляет Ra 2,5–4,0 мкм – требует дополнительной шлифовки. Для алюминиевых рам рекомендуется стеклянная дробь (зернистость 70–120 мкм), не деформирующая поверхность.
Автоматизация процесса критична для крупных производств. Роботизированные пескоструйные комплексы (например, Rösler KSF 200) обрабатывают раму за 2–3 минуты с точностью ±0,1 мм, но стоят от 250 000 евро. Полуавтоматические системы (как Guyson Euroblast 6) управляются оператором, производительность – до 30 рам/час, цена от 50 000 евро. Для мелкосерийного производства (до 100 рам/месяц) достаточно ручных камер с поворотным столом (например, Empire Pro-Finish 36″), где оператор вручную перемещает деталь.
Система вентиляции должна обеспечивать расход воздуха не менее 1500 м³/час на 1 м³ рабочей зоны. Фильтры HEPA (класс H13) улавливают 99,95% частиц размером 0,3 мкм, но требуют замены каждые 500 часов. Картриджные фильтры (как у модели Schmidt VC-400) дешевле, но эффективность ниже – 95% для частиц 1 мкм. Для производств с объемом от 500 рам/месяц оправданы системы с обратной продувкой (например, Donaldson Torit Downflo), снижающие простои на обслуживание на 30%. Влагоотделители (точка росы -40°C) обязательны – влага в сжатом воздухе приводит к комкованию абразива и коррозии деталей.
Энергопотребление пескоструйных установок варьируется от 5 до 50 кВт. Компрессоры с частотным регулированием (например, Atlas Copco GA 30 VSD+) снижают расход электроэнергии на 30% за счет адаптации к нагрузке. Для камер с рабочим давлением 8 бар достаточно компрессора производительностью 10 м³/мин (мощность 75 кВт), для напорных систем (12 бар) – 15–20 м³/мин (110–132 кВт). Ресиверы объемом 500–1000 л стабилизируют давление, предотвращая скачки при запуске. Для производств с нестабильным электроснабжением рекомендуются дизельные компрессоры (например, Ingersoll Rand P375), но их эксплуатационные расходы выше на 40–60%.

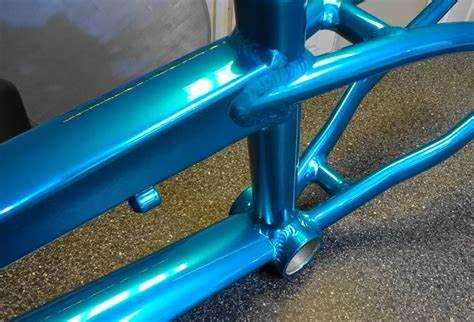

Технологии обезжиривания металлических поверхностей
Обезжиривание – критический этап подготовки рамы велосипеда перед покраской, определяющий адгезию покрытия и долговечность результата. На производстве применяют три основных метода: химический, термический и механический. Химическое обезжиривание наиболее распространено благодаря эффективности и скорости обработки крупных партий. Для алюминиевых сплавов (серии 6000, 7000) используют щелочные растворы на основе гидроксида натрия (NaOH, 3–5%) с добавками ПАВ при температуре 60–80°C. Время экспозиции – 5–10 минут, после чего требуется тщательная промывка деионизированной водой с удельным сопротивлением не менее 1 МОм·см для удаления остатков электролитов.
Для стальных рам (например, хромомолибденовых сплавов 4130) предпочтительны кислотные составы на основе фосфорной кислоты (H₃PO₄, 10–15%) с ингибиторами коррозии. Такие растворы не только удаляют жировые загрязнения, но и пассивируют поверхность, создавая тонкую фосфатную пленку толщиной 0,5–1 мкм. Температурный режим – 40–60°C, время обработки – 3–7 минут. Ключевой параметр контроля – pH промывной воды на выходе (должен быть в диапазоне 6,5–7,5). Превышение концентрации кислоты ведет к травлению металла, снижение – к неполному обезжириванию.
- Ультразвуковое обезжиривание: применяется для деталей сложной геометрии (например, вилки, кареточные узлы). Частота 20–40 кГц, мощность 0,5–1 Вт/см², рабочая среда – водные растворы ПАВ (0,5–2%) при 40–50°C. Длительность – 2–5 минут. Преимущество – удаление загрязнений из микропор и резьбовых соединений без механического воздействия.
- Плазменная очистка: используется в высокотехнологичных производствах для титановых рам. Генерация низкотемпературной плазмы (аргон/кислород, 50–100 Вт) при давлении 0,1–1 мбар. Время обработки – 30–120 секунд. Метод обеспечивает удаление органических загрязнений на молекулярном уровне, но требует вакуумного оборудования и не подходит для крупногабаритных изделий.
- CO₂-очистка: сухой метод с использованием твердого диоксида углерода (сухой лед). Температура струи – -78°C, скорость потока – 150–300 м/с. Эффективен для удаления силиконовых смазок и полимерных пленок, но не справляется с минеральными маслами без предварительной химической обработки.
Контроль качества обезжиривания проводят по ГОСТ 9.402-2004 или ISO 8502-3. Наиболее точный метод – тест на смачиваемость: капля деионизированной воды должна растекаться по поверхности с углом контакта менее 30°. Альтернатива – люминесцентный анализ с УФ-лампой (365 нм): остаточные загрязнения свыше 10 мг/м² видны как светящиеся пятна. Для серийного производства рекомендуется внедрить автоматизированные системы контроля с датчиками поверхностного натяжения, исключающие субъективность оценки.
Методы нанесения грунтовки на велосипедные рамы
Наиболее распространённый метод – электростатическое распыление. Технология основана на создании электростатического поля между распылителем и рамой, за счёт чего частицы грунта притягиваются к поверхности с эффективностью до 95%. Используются порошковые грунты с размером частиц 30–50 мкм, что обеспечивает равномерное покрытие даже в труднодоступных местах. Температура полимеризации – 160–200°C, время выдержки – 15–20 минут. Преимущество метода: минимальные потери материала (до 5%) и высокая адгезия к металлу.
Для рам из алюминиевых сплавов часто применяют анафорезное грунтование. Процесс включает погружение рамы в ванну с водорастворимым грунтом и подачу постоянного тока (напряжение 150–250 В). Толщина слоя регулируется временем экспозиции (3–5 минут) и плотностью тока (0,5–1,5 А/дм²). Метод гарантирует проникновение грунта в поры и сварные швы, что критично для коррозионной стойкости. После нанесения требуется промывка деионизированной водой и сушка при 120–140°C.
Ручное пневматическое распыление остаётся актуальным для мелкосерийного производства или сложных геометрий рам. Используются HVLP-пистолеты с давлением 2–3 бара и соплом диаметром 1,3–1,5 мм. Грунт разбавляется до вязкости 18–22 секунды по вискозиметру DIN4. Расстояние до поверхности – 20–25 см, скорость перемещения – 30–40 см/с. Недостатки: неравномерность слоя (разброс толщины до 30%) и высокий расход материала (потери до 40%).
Для титановых рам применяют плазменное напыление грунта. Метод заключается в нагреве частиц грунта до 10 000–20 000°C в плазменной струе и их нанесении на предварительно обработанную поверхность (шероховатость Ra 2,5–3,5 мкм). Толщина слоя – 50–100 мкм, адгезия достигает 30–40 МПа. Преимущество: возможность нанесения керамических грунтов с высокой термостойкостью. Оборудование требует водяного охлаждения и аргоновой среды, что увеличивает стоимость процесса.
В автоматизированных линиях используют роботизированное нанесение грунта с обратной связью. Роботы оснащаются датчиками толщины покрытия (рабочий диапазон 20–100 мкм) и системами коррекции траектории. Программы учитывают геометрию рамы, скорость конвейера (0,5–1,2 м/мин) и параметры распыла (расход воздуха 200–300 л/мин). Точность нанесения – ±5 мкм, что снижает расход грунта на 15–20% по сравнению с ручным методом. Требуется предварительная калибровка на эталонных образцах.
Для рам из углепластика применяют метод «мокрого» грунтования с использованием эпоксидных составов. Грунт наносится кистью или валиком в 2 слоя с промежуточной сушкой при 60°C в течение 30 минут. Толщина первого слоя – 10–15 мкм, второго – 20–25 мкм. Ключевой параметр: влажность воздуха в цехе не должна превышать 50%, иначе возможно образование пузырей. После нанесения требуется шлифовка абразивом P400 для улучшения адгезии финишного покрытия.
Особенности сушки грунтовочного слоя в промышленных условиях
Сушка грунтовочного слоя на велосипедных рамах требует контроля температуры, влажности и времени. Оптимальный диапазон температур – 40–60°C: ниже 35°C замедляет полимеризацию, выше 70°C вызывает термические напряжения и микротрещины. Влажность в камере не должна превышать 50%, иначе на поверхности образуются дефекты типа «рыбьей чешуи». Время сушки зависит от типа грунта: эпоксидные составы сохнут 15–20 минут, акриловые – 10–12 минут при тех же условиях.
Промышленные сушильные камеры оснащаются инфракрасными излучателями или конвекционными системами. ИК-сушка эффективнее для металлических рам: проникает на глубину до 0,5 мм, равномерно прогревая слой без перегрева поверхности. Конвекционные камеры дешевле, но требуют циркуляции воздуха со скоростью 0,5–1,5 м/с – при меньших значениях образуются застойные зоны, при больших – неравномерное высыхание.
- Типовые ошибки при сушке:
- Преждевременное нанесение финишного покрытия – приводит к отслоению из-за неполной полимеризации.
- Использование неоткалиброванных термодатчиков – разброс температур в камере свыше ±3°C вызывает брак.
- Отсутствие фильтрации воздуха – пыль оседает на влажный грунт, требуя повторной шлифовки.
Для алюминиевых рам критичен предварительный нагрев до 30–35°C перед сушкой. Холодный металл конденсирует влагу, что нарушает адгезию грунта. Стальные рамы менее чувствительны, но требуют удаления остаточной смазки после фосфатирования – иначе на поверхности появляются «кратеры». Титановые сплавы сушат при пониженной температуре (35–45°C) из-за высокой теплопроводности и риска коробления.
Контроль качества сушки включает три этапа:
- Визуальный осмотр – поверхность должна быть матовой, без блестящих участков (недосушенный грунт) или шелушения.
- Тест на адгезию – решетчатый надрез по ГОСТ 31149-2015: отслоение более 5% площади – брак.
- Измерение толщины слоя – допустимое отклонение ±10 мкм от заданного значения (обычно 25–40 мкм).
Автоматизированные линии используют ИК-спектроскопию для мониторинга степени полимеризации в реальном времени. Датчики фиксируют изменение коэффициента отражения на длине волны 8–12 мкм: стабилизация сигнала указывает на завершение сушки. Ручные методы (например, проверка «на отлип» пальцем) ненадежны и применяются только для выборочного контроля.
Энергоэффективность сушильных камер повышают за счет рекуперации тепла. Теплообменники утилизируют до 70% энергии отработанного воздуха, снижая расход электроэнергии на 25–30%. В камерах с ИК-нагревом используют керамические излучатели с КПД 90% – они потребляют на 15% меньше энергии, чем кварцевые аналоги. Режим «импульсной сушки» (чередование нагрева и пауз) сокращает время цикла на 10–12% без ущерба для качества.
При сушке рам с карбоновыми элементами температура не должна превышать 50°C. Превышение вызывает деградацию связующего в композите, снижая прочность на 15–20%. Для таких рам применяют двухстадийную сушку: сначала при 30°C в течение 10 минут, затем при 45°C до полной полимеризации. Контроль осуществляют термопарами, закрепленными на поверхности карбона.
Подбор красок и лаков для разных типов велосипедов
Выбор покрытия зависит от материала рамы, условий эксплуатации и целевой аудитории. Для городских велосипедов из стали или алюминия оптимальны полиуретановые эмали с высокой адгезией и устойчивостью к царапинам. Примеры: PPG Delfleet BC/CC или AkzoNobel Sikkens Autocryl Plus. Эти составы выдерживают ежедневные поездки по асфальту, не выгорают под УФ-лучами и сохраняют глянец 3–5 лет.
Горные велосипеды требуют покрытий с повышенной эластичностью и стойкостью к абразивному износу. Здесь применяют двухкомпонентные эпоксидные грунты (Spies Hecker Permacron 4000) в сочетании с полиуретановыми лаками (Sherwin-Williams Polane T). Такая система защищает раму от сколов при контакте с камнями и грязью, а также предотвращает коррозию при воздействии влаги. Толщина слоя должна составлять 80–120 мкм.
Для карбоновых рам используют специализированные покрытия, совместимые с композитными материалами. Основной критерий – низкая температура сушки (не выше 80°C), чтобы не нарушить структуру углепластика. Рекомендуемые системы: Mankiewicz Alexit 442 (грунт) + Mankiewicz Alexit 443 (лак). Эти материалы обладают высокой адгезией к эпоксидным смолам и устойчивы к растрескиванию при деформации рамы.
Детские велосипеды окрашивают нетоксичными составами на водной основе, соответствующими стандарту EN 71-3. Примеры: Teknos Futura Aqua или Tikkurila Temadur 50. Такие краски не содержат тяжелых металлов, быстро сохнут (15–20 минут между слоями) и допускают нанесение ярких, насыщенных цветов без потери укрывистости. Для дополнительной защиты от истирания поверх краски наносят матовый лак Teknos Futura Aqua Matt.
Шоссейные велосипеды из алюминия или титана часто окрашивают в легкие, полупрозрачные тона с металлическим эффектом. Здесь подходят алюминиевые пигменты в сочетании с полиуретановыми лаками (Standox VOC Xtreme). Толщина покрытия не превышает 60 мкм, чтобы минимизировать вес. Для титановых рам используют кислотные грунты (PPG DP40LF), обеспечивающие адгезию к оксидной пленке металла.
Электровелосипеды требуют покрытий с диэлектрическими свойствами и устойчивостью к высоким температурам (до 120°C). Оптимальный выбор – силиконовые эмали (Dow Corning 805) или полиэфирные порошковые краски (AkzoNobel Interpon D1036). Эти материалы защищают раму от перегрева батареи и предотвращают короткое замыкание при повреждении изоляции проводки.
Для ретро-велосипедов с хромированными деталями применяют нитроцеллюлозные лаки (DuPont Lucite), имитирующие винтажный вид. Такие покрытия легко полируются до зеркального блеска, но требуют частого обновления (раз в 1–2 года). Альтернатива – современные полиуретановые лаки с эффектом «старения» (Sherwin-Williams Polane AM), которые сохраняют внешний вид дольше и не желтеют со временем.
В условиях массового производства критичен баланс между стоимостью и долговечностью. Для бюджетных моделей используют однокомпонентные акриловые эмали (Valspar Industrial Mix), наносимые методом электростатического распыления. Они дешевле полиуретановых на 30–40%, но уступают по стойкости к химикатам и УФ-излучению. Для премиальных велосипедов экономически оправдано применение порошковых красок (Tiger Drylac Series 38), которые обеспечивают равномерное покрытие без подтеков и служат 7–10 лет.
Техники распыления краски в покрасочных камерах
Пневматическое распыление остаётся основным методом для серийного производства велосипедов благодаря скорости и равномерности покрытия. Давление воздуха в системе варьируется от 2 до 6 бар, а диаметр сопла распылителя подбирается под вязкость краски: 1,2–1,5 мм для базовых слоёв, 0,8–1,0 мм для финишных. Расстояние от пистолета до рамы выдерживается в пределах 20–30 см – отклонение на 5 см снижает адгезию на 15–20%. Для минимизации тумана применяют HVLP-системы (High Volume Low Pressure), где расход воздуха достигает 400 л/мин при давлении 0,7 бар, сокращая потери краски до 30% против 50–60% у традиционных установок.
Электростатическое распыление повышает эффективность до 95% за счёт притяжения заряженных частиц краски к заземлённой металлической раме. Напряжение на электроде составляет 60–100 кВ, а ток – 100–200 мкА. Метод требует предварительной обработки поверхности антистатиком и поддержания влажности в камере на уровне 50–60% для предотвращения искрения. Толщина слоя регулируется скоростью конвейера (0,3–0,8 м/мин) и подачей краски (50–120 мл/мин). Недостаток – сложность окраски труднодоступных зон, где напряжённость поля падает на 40–50%.
Безвоздушное распыление используют для густых материалов, таких как грунты на эпоксидной основе или двухкомпонентные лаки. Давление насоса достигает 250 бар, а сопла с диаметром 0,18–0,33 мм формируют факел шириной 15–40 см. Преимущество – отсутствие тумана и возможность нанесения слоёв толщиной до 150 мкм за один проход. Однако требуется точная настройка: при давлении ниже 180 бар краска ложится неравномерно, выше 220 бар – образуются подтёки. Для велосипедных рам оптимален угол распыления 60–70°, а скорость движения пистолета – 0,5–0,7 м/с.
Роботизированные системы с программируемыми траекториями снижают человеческий фактор на 80%. Шестиосевые манипуляторы оснащают датчиками обратной связи, корректирующими расстояние до поверхности с точностью ±2 мм. Для сложных геометрий (например, карбоновых вилок) применяют адаптивное распыление: камера сканирует деталь лазером, а ПО генерирует оптимальную траекторию с шагом 5–10 мм. Время цикла окраски одной рамы сокращается до 3–5 минут при толщине покрытия 80–120 мкм. Ключевой параметр – синхронизация подачи краски с движением робота: задержка в 0,1 с приводит к локальным утолщениям слоя на 25–30%.
