Тросик открывания капота на УАЗ Патриот – слабое место конструкции. Чаще всего он рвётся в месте крепления к замку или у ручки в салоне. Если это произошло вдали от сервиса, капот останется заблокированным, а доступ к двигателю – закрытым. Решение проблемы зависит от модели года: на Патриотах до 2014 года замок расположен под эмблемой, после – смещён влево на 15–20 см.
Первый способ – механическое воздействие на замок через решётку радиатора. Потребуется тонкая отвёртка или проволока диаметром 2–3 мм. Наклоните инструмент под углом 45° и нащупайте язычок замка. Резким движением надавите вниз – капот должен открыться. Если не получается, попробуйте поддеть фиксатор снизу через зазор между бампером и кузовом. Будьте осторожны: чрезмерное усилие может повредить пластиковые элементы.
Второй метод – демонтаж решётки радиатора. На Патриоте она крепится на 6 клипсах и двух винтах под крестовую отвёртку. После снятия откроется прямой доступ к замку. Отожмите фиксатор рукой или плоскогубцами. Если замок заклинило из-за коррозии, обработайте его WD-40 и подождите 10–15 минут. На моделях с кондиционером будьте внимательны: трубки системы проходят рядом с замком.
Третий вариант – использование аварийного троса. На некоторых Патриотах под капотом предусмотрен запасной трос, выведенный к левой фаре. Потяните за него с усилием 10–15 кг. Если троса нет, можно протянуть временный из салона через дренажное отверстие в моторном щите. Для этого потребуется проволока или стальной трос диаметром 1,5–2 мм.
После открытия капота замените тросик на новый. Артикул оригинальной детали – 3160-8404010. Альтернативные варианты: Febi 30870 или Topran 109 005. При установке смажьте трос литолом и проверьте ход ручки в салоне – она должна двигаться плавно, без заеданий.
Какие инструменты понадобятся для вскрытия капота без тросика
Для вскрытия капота УАЗ Патриот без тросика потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – плоская отвёртка с длинным жалом (не менее 200 мм) и шириной лезвия 5–7 мм. Она позволит поддеть защёлку через решётку радиатора или зазор между капотом и кузовом. Альтернатива – металлический крючок из проволоки диаметром 3–4 мм, согнутый под углом 90° на конце. Важно: инструмент должен быть жёстким, чтобы не гнулся при нажатии на механизм.
Дополнительно пригодятся:
- Фонарик с узким лучом – для освещения зоны защёлки через решётку радиатора (особенно актуально для моделей с 2015 года, где доступ усложнён пластиковыми накладками).
- Тонкая пластиковая лопатка или медиатор – для аккуратного разъединения уплотнителей капота, если потребуется доступ к замку сверху.
- Магнит на гибком держателе – поможет извлечь обломок тросика из механизма замка, если причина поломки в нём.
В сложных случаях (например, при заклинивании замка из-за коррозии) может понадобиться WD-40 или аналог – для обработки механизма через технологические отверстия в кузове. Распылять состав нужно за 10–15 минут до попытки вскрытия, чтобы смазка проникла вглубь. Избегайте использования молотка или грубой силы – это приведёт к повреждению лакокрасочного покрытия или деформации капота.
Где находится механизм замка капота на УАЗ Патриот и как к нему подобраться

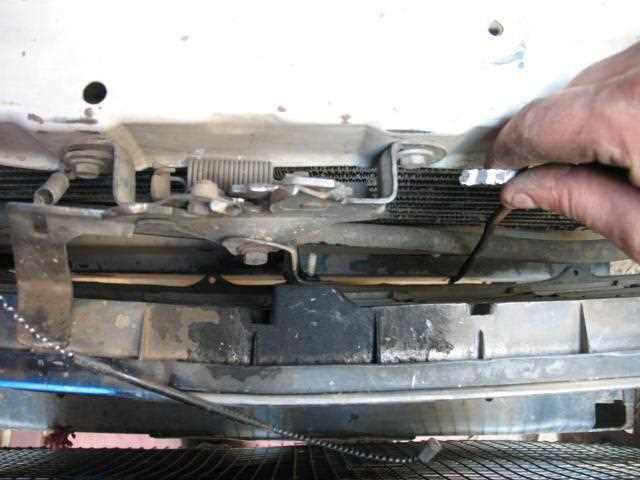

Механизм замка капота на УАЗ Патриот расположен в передней части кузова, непосредственно под решёткой радиатора. Точнее – в центральной зоне между фар, за пластиковой накладкой, которая крепится на защёлках и винтах. Чтобы добраться до него, потребуется снять эту накладку, предварительно открутив два самореза по бокам и отсоединив клипсы по нижнему краю.
Сам замок представляет собой металлический корпус с пружинным механизмом и фиксатором, который удерживает капот в закрытом положении. Он соединён с тросом, идущим к рычагу открывания в салоне. Если тросик оборван или потерял натяжение, замок можно открыть вручную, воздействуя на фиксатор через технологическое отверстие в решётке.
Для доступа к механизму без снятия накладки радиатора можно использовать тонкий металлический пруток или отвёртку с длинным жалом. Вставьте инструмент в щель между решёткой и капотом, нащупайте язычок замка и потяните его вниз или в сторону – в зависимости от конструкции конкретного года выпуска. На моделях до 2015 года фиксатор срабатывает при нажатии вниз, на более новых – при смещении влево.
Если замок не поддаётся, проверьте наличие грязи или коррозии на механизме. Часто причиной заедания становится скопившаяся пыль или замерзшая влага в зимний период. В таких случаях помогает обработка WD-40 или аналогичной смазкой через отверстие в решётке. Распылите состав на подвижные части и подождите 5–10 минут перед повторной попыткой.
При снятой накладке радиатора доступ к замку упрощается. Отсоедините трос от рычага замка, открутив фиксирующую гайку ключом на 10. Сам механизм крепится к кузову двумя болтами на 13 – их нужно выкрутить, чтобы полностью демонтировать замок для ремонта или замены. Обратите внимание на резиновые уплотнители: они предотвращают попадание влаги в подкапотное пространство и должны быть установлены обратно при сборке.
На автомобилях с кондиционером доступ к замку может быть осложнён дополнительными трубками и шлангами. В этом случае потребуется аккуратно отвести их в сторону, не допуская перегибов или повреждений. Используйте пластиковые стяжки или мягкую проволоку для временной фиксации элементов, чтобы они не мешали работе.
Если замок полностью вышел из строя, его можно заменить на новый без снятия радиатора. Артикул оригинального замка – 3160-8401010, но подойдут и аналоги от других производителей, например, «АвтоВАЗ» или «СААЗ». При установке нового механизма отрегулируйте положение так, чтобы капот закрывался без перекосов и фиксировался с первого щелчка.
После завершения работ проверьте герметичность закрытия капота. Если между капотом и кузовом остаются зазоры, подрегулируйте положение замка или ответной части на капоте. Для этого ослабьте крепёжные болты и сместите механизм в нужную сторону, затем затяните их обратно. Убедитесь, что капот не вибрирует на ходу – это признак недостаточной фиксации.
Как снять решетку радиатора для доступа к замку капота
На УАЗ Патриот решетка радиатора крепится на 6 пластиковых пистонах и двух винтах под ключ Torx T20. Пистоны расположены по периметру: два сверху, два снизу и по одному с боков. Для демонтажа потребуется плоская отвертка с тонким жалом или специальный съемник пистонов. Винты находятся в нижней части решетки, ближе к бамперу – их нужно открутить полностью, прежде чем пытаться снять деталь.
Алгоритм действий:
- Подденьте отверткой центральную часть пистона, чтобы освободить фиксатор, затем извлеките его целиком.
- Повторите для всех шести пистонов, избегая перекосов – пластик хрупкий.
- Открутите два винта Torx T20, удерживая решетку рукой, чтобы она не упала.
- Потяните решетку на себя, начиная с нижней части, затем снимите с верхних защелок.
- Отсоедините разъемы подсветки номера (если есть) и отложите решетку в сторону.
При установке обратно сначала защелкните верхние крепления, затем зафиксируйте пистоны и винты. Убедитесь, что решетка плотно прилегает к кузову – зазоры недопустимы.
Способы ручного открытия замка капота через подкапотное пространство
На УАЗ Патриот доступ к замку капота через подкапотное пространство возможен при частичном демонтаже пластиковой накладки радиатора. Для этого отверните два винта под крестовую отвёртку в верхней части решётки и снимите её, потянув на себя. За накладкой расположен механизм замка – металлическая скоба с пружинным фиксатором. Чтобы открыть капот, вставьте плоскую отвёртку в зазор между скобой и корпусом замка, надавите вниз и одновременно потяните скобу на себя. Если фиксатор заклинило, используйте WD-40 или аналогичную смазку, распылив её на пружину и подвижные части.
Альтернативный метод – работа через щель между капотом и кузовом. Подденьте уплотнительную резинку в районе замка тонкой пластиковой лопаткой или проволокой, чтобы получить доступ к тросовому приводу. Если трос цел, но соскочил с направляющей, зацепите его крючком из жёсткой проволоки и потяните в сторону салона. При обрыве троса потребуется снять передний бампер: открутите 6 болтов крепления (ключ на 10) и отсоедините подкрылки. За бампером расположен основной механизм – нажмите на рычаг вручную, удерживая капот другой рукой.
Для экстренного открытия без инструментов используйте метод «поддомкрачивания». Поднимите переднюю часть автомобиля домкратом, чтобы капот приоткрылся на 2–3 см. В образовавшийся зазор просуньте руку и нащупайте замок: надавите на фиксатор большим пальцем, одновременно приподнимая капот свободной рукой. Этот способ требует осторожности – избегайте резких движений, чтобы не повредить лакокрасочное покрытие или уплотнители.
Как использовать отвертку или проволоку для разблокировки замка
Если тросик капота УАЗ Патриот оборвался или заклинил, замок можно открыть подручными средствами. Для этого потребуется тонкая отвертка с плоским жалом или жесткая проволока диаметром 2–3 мм. Оптимальная длина инструмента – 30–40 см, чтобы достать до механизма через решетку радиатора.
Начните с осмотра передней части автомобиля. Замок капота расположен за центральной решеткой радиатора, чуть выше бампера. В решетке есть вертикальные прорези – через них нужно просунуть отвертку или проволоку. Направление движения: снизу вверх, под углом 45 градусов к горизонтали.
При использовании отвертки вставьте жало в прорезь и нащупайте металлический язычок замка. Он находится на расстоянии 10–12 см от нижнего края решетки. Надавите на язычок с усилием 3–5 кг, одновременно потянув капот вверх. Если замок не поддается, попробуйте раскачивать отвертку влево-вправо, чтобы сдвинуть защелку.
Проволока подходит лучше, если решетка имеет узкие прорези. Согните ее конец крючком под углом 90 градусов на длину 1,5–2 см. Заведите крючок за язычок замка и потяните на себя с резким рывком. Важно: проволока должна быть достаточно жесткой, чтобы не сгибалась при нагрузке.
Если замок не реагирует на попытки открытия, проверьте, не заблокирован ли он изнутри. Для этого снимите пластиковую накладку под рулевой колонкой и найдите рычаг аварийного открытия капота. На УАЗ Патриот он расположен слева от педального узла. Потяните рычаг на себя – это должно ослабить натяжение замка.
В случае, когда язычок замка проржавел или деформирован, попробуйте поддеть его отверткой сбоку. Для этого вставьте инструмент в прорезь решетки под углом 30 градусов и надавите на боковую часть механизма. Усилие должно быть направлено не вверх, а в сторону водительской двери.
После успешного открытия капота осмотрите замок и тросик. Если тросик оборван, замените его на новый – артикул 3160-8402010 для УАЗ Патриот. При деформации язычка замка смажьте его литолом или графитовой смазкой. Избегайте использования WD-40 – она вымывает заводскую смазку и ускоряет коррозию.
Для профилактики повторных проблем установите дополнительный трос аварийного открытия. Его можно закрепить за рычаг замка и вывести в салон через отверстие в моторном щите. В качестве троса подойдет стальной канат диаметром 2 мм с пластиковой оболочкой. Фиксируйте его хомутами к штатной проводке, чтобы избежать перетирания.
Что делать, если капот не открывается после разблокировки замка
Первым шагом проверьте механизм замка под капотом УАЗ Патриот на наличие деформаций или заклинивания. Откройте решетку радиатора (если она съемная) и осмотрите тягу, соединяющую замок с рычагом в салоне. Частая причина – смещение или обрыв пластикового фиксатора тяги. Если фиксатор цел, попробуйте поддеть замок отверткой с плоским жалом, одновременно потянув за рычаг в салоне. Усилие прилагайте плавно, чтобы не повредить ответную часть замка.
Если визуальный осмотр не выявил проблем, снимите защиту картера (при наличии) и получите доступ к замку снизу. На УАЗ Патриот замок крепится двумя болтами М8 к передней поперечине рамы. Открутите их и отсоедините тягу. Проверьте пружину замка – она должна возвращать крюк в исходное положение. При поломке пружины замените замок целиком (артикул 3163-8401010-10). Для временного решения можно зафиксировать крюк проволокой, чтобы открыть капот.
В случае, когда замок исправен, но капот не поддается, осмотрите петли и упоры. На Патриоте часто закисают петли из-за скопления грязи и отсутствия смазки. Обработайте их проникающей смазкой (например, WD-40) и покачайте капот вверх-вниз, прилагая усилие к передней кромке. Если упоры не держат – замените их (артикул 3163-8403010). Избегайте резких движений, чтобы не повредить лакокрасочное покрытие.
Если все манипуляции не дали результата, высверлите личинку замка сверлом диаметром 6 мм. Вставьте в отверстие отвертку и поверните ее против часовой стрелки, чтобы открыть капот. После этого замените замок на новый. При сверлении контролируйте глубину, чтобы не повредить радиатор или патрубки системы охлаждения – расстояние от личинки до радиатора на Патриоте составляет около 50 мм.
Как временно зафиксировать капот УАЗ Патриот в открытом положении без тросика
Если тросик капота оборван, а ремонт откладывается, используйте подручные средства для фиксации. Подойдут деревянные бруски сечением 40×40 мм или металлические трубки диаметром 20–25 мм – их устанавливают вертикально между рамой радиатора и кромкой капота. Длина опоры должна составлять 30–35 см, чтобы обеспечить зазор 15–20 см между капотом и двигателем. Для надежности закрепите брусок скотчем или стяжками к петлям капота, чтобы исключить смещение при вибрации.
- Избегайте пластиковых предметов – они могут треснуть под нагрузкой.
- Не используйте домкраты или гидравлические подъемники – капот может сорваться при резком толчке.
- Проверяйте фиксацию каждые 10–15 минут работы под капотом: брусок может сместиться из-за вибрации двигателя.
- В дождь или снег накройте моторный отсек пленкой, закрепив ее по периметру – это защитит электрику от влаги.
Альтернатива – заводская стойка капота от УАЗ Хантер (артикул 3160-8401020): она совместима с Патриотом и продается в магазинах запчастей за 800–1200 рублей. Установите ее на штатное место, закрепив болтом М8 в отверстии на раме радиатора.
Как заменить или отремонтировать сломанный тросик капота самостоятельно
Сломанный тросик капота УАЗ Патриот – распространённая проблема, особенно после 50–70 тысяч километров пробега. Признаки неисправности: рычаг в салоне не возвращается в исходное положение, капот открывается с усилием или не фиксируется в закрытом состоянии. Первым делом проверьте целостность оболочки троса – трещины или разрывы указывают на необходимость замены. Если оболочка цела, но трос не тянет, возможно, он просто соскочил с креплений или порвался внутри рубашки.
Для замены потребуются: новый тросик (артикул 3160-8404010 для Патриота до 2019 года, 3163-8404010 – для рестайлинговых моделей), плоскогубцы, отвёртка с плоским жалом, ключ на 10 мм и смазка типа WD-40. Начните с демонтажа старого троса: снимите пластиковую накладку под рулевой колонкой, отсоедините трос от рычага открывания капота, затем вытащите его из салона через отверстие в моторном щите. С внешней стороны отсоедините трос от замка капота, предварительно сняв защитный кожух.
Перед установкой нового троса сравните его длину со старым – разница не должна превышать 5 см. Если трос короче, он не дотянется до замка; если длиннее – будет провисать, что приведёт к преждевременному износу. Смажьте внутреннюю поверхность оболочки силиконовой смазкой или литолом, чтобы уменьшить трение. Пропустите трос через моторный щит, закрепите его на рычаге в салоне, затем выведите наружу и зафиксируйте на замке капота. Убедитесь, что трос не перекручен и не зажат под пластиковыми элементами.
Если трос порвался не у замка, а ближе к рычагу, можно попробовать отремонтировать его временно. Для этого используйте алюминиевую или медную трубку диаметром 4–5 мм и длиной 3–4 см. Разрежьте трубку вдоль, наденьте на место разрыва и обожмите плоскогубцами. Такой ремонт продержится несколько недель, но не заменит полноценную замену. Избегайте пайки или сварки – трос потеряет гибкость и быстро сломается снова.
При установке обратите внимание на правильное положение троса в районе замка капота. Он должен проходить через металлический кронштейн и фиксироваться стопорной шайбой. Если шайба отсутствует или деформирована, замените её – иначе трос будет выскакивать при вибрации. После монтажа проверьте работу механизма: потяните рычаг в салоне и убедитесь, что капот открывается без заеданий. Если трос провисает, укоротите его, отрезав лишнюю часть и закрепив наконечник заново.
Для продления срока службы троса регулярно очищайте его от грязи и смазывайте. Особое внимание уделите участку у замка капота – здесь скапливается влага и реагенты, вызывающие коррозию. Раз в год снимайте трос, промывайте его в керосине и наносите свежую смазку. Избегайте резких рывков при открывании капота – это приводит к растяжению троса и обрыву жил. Если трос часто рвётся, проверьте состояние замка: изношенные пружины или деформированные детали увеличивают нагрузку на механизм.
В случае, когда трос заклинило в оболочке, попробуйте вытащить его полностью и прочистить. Для этого снимите оболочку с креплений и аккуратно вытяните трос, одновременно прокручивая его. Если трос не поддаётся, используйте проволоку диаметром 1–1,5 мм, чтобы протолкнуть его изнутри. После очистки смажьте трос и оболочку, затем соберите механизм обратно. Если трос всё равно не двигается, замените его – ремонт в этом случае неэффективен.
При выборе нового троса отдавайте предпочтение оригинальным запчастям или аналогам от проверенных производителей (например, «БелМаг» или «Триалли»). Дешёвые тросы из мягкого металла быстро растягиваются и рвутся. Обратите внимание на наконечники – они должны быть опрессованы, а не припаяны. После установки нового троса отрегулируйте натяжение: капот должен открываться при лёгком усилии на рычаг, но не самопроизвольно при движении. Если регулировка не помогает, проверьте геометрию замка – возможно, он смещён или деформирован.
