Трехконтактный выключатель – это устройство, позволяющее управлять освещением из двух точек, например, в коридоре или на лестнице. В отличие от одноклавишного, он имеет три клеммы: общую (COM) и две перекидные (L1, L2). Правильное подключение требует точного соблюдения схемы, иначе схема не будет работать или возникнет короткое замыкание.
Для работы понадобятся: отвертка с индикатором напряжения, кусачки, изолента или термоусадочные трубки, трехжильный кабель сечением не менее 1,5 мм². Перед началом отключите электропитание на щитке и убедитесь в отсутствии напряжения на проводах с помощью индикатора. Неправильная проверка может привести к поражению током.
Стандартная схема подключения предполагает соединение общей клеммы первого выключателя с фазой, а второго – с нагрузкой (светильником). Перекидные контакты обоих выключателей соединяются между собой двумя проводами. Если перепутать клеммы, схема не заработает. Важно маркировать провода перед подключением, чтобы избежать ошибок.
При монтаже в распределительной коробке оставляйте запас кабеля не менее 15 см для удобства подключения и возможного ремонта. Затягивайте клеммы с усилием, но не переусердствуйте – это может повредить жилы. После сборки проверьте работу выключателей, включая и выключая свет из разных точек. Если лампа мигает или не включается, отключите питание и перепроверьте соединения.
Какие инструменты и материалы понадобятся для монтажа
Для подключения трехконтактного выключателя потребуется минимальный набор инструментов, но с четкими характеристиками. Основные: индикаторная отвертка с функцией прозвонки (например, UNI-T UT18C или Testboy 30+), плоскогубцы с изолированными ручками (диэлектрические до 1000 В, Knipex 03 06 160), кусачки для проводов (Jokari 20050), нож для снятия изоляции с регулируемой глубиной резки (Weidmüller Stripax). Для сверления отверстий под подрозетник – перфоратор с коронкой диаметром 68 мм (Bosch SDS-plus-7) и буром 6 мм. Обязателен мультиметр (Fluke 17B или Mastech MS8268) для проверки напряжения и целостности цепи.
- Материалы:
- Трехконтактный выключатель (например, Legrand Valena, Schneider Electric Unica или ABB Basic 55) – выбирайте модель с винтовыми или пружинными зажимами в зависимости от типа проводки.
- Подрозетник для кирпичных/бетонных стен (Gusi Electric 68х45 мм) или гипсокартона (Schneider Electric 65х45 мм с лапками).
- Кабель ВВГнг-LS 3х1,5 мм² (для освещения) или 3х2,5 мм² (если нагрузка превышает 3 кВт). При скрытой проводке – гофра ПВХ диаметром 16 мм (DKC 16 мм).
- Клеммники WAGO 221 серии (для соединения проводов без пайки) или гильзы ГМЛ 1,5 мм² с пресс-клещами (KVT PK-16).
- Изолента ПВХ (3M Scotch Super 33+) или термоусадочные трубки диаметром 4–6 мм (Raychem RNF-100).
- Саморезы 3,5х25 мм для крепления подрозетника и выключателя, дюбели 6х40 мм (для бетона) или Molly (для гипсокартона).
Перед началом работ отключите автомат на щитке, проверьте отсутствие напряжения индикатором и мультиметром. Для монтажа в деревянных домах используйте кабель ВВГнг-FRLS и металлические подрозетники.
Как правильно обесточить цепь перед началом работ
Перед любыми манипуляциями с трехконтактным выключателем отключите питание на автоматическом выключателе, соответствующем линии освещения. Найдите электрощит и определите нужный автомат по маркировке или схеме, если она есть. В большинстве квартирных щитов линии освещения защищены автоматами на 6–10 А, но в старых домах могут использоваться пробки или пакетные выключатели. Если маркировка отсутствует, отключайте поочередно автоматы, проверяя индикаторной отверткой наличие напряжения на проводах выключателя.
После отключения автомата убедитесь в отсутствии напряжения на всех трех контактах выключателя с помощью мультиметра или двухполюсного индикатора. Однополюсные индикаторы могут давать ложные срабатывания из-за наведенного напряжения или неисправностей в цепи. Проверяйте не только фазный провод, но и нейтраль, особенно если в схеме присутствует подсветка или другие дополнительные элементы. При работе с трехконтактным выключателем особое внимание уделите контакту, подключенному к нагрузке – он может оставаться под напряжением даже при отключенном автомате.
Если в помещении установлено несколько выключателей, управляющих одной группой светильников, отключите все связанные с ними автоматы. В распределительных коробках или на самом выключателе могут быть перемычки, сохраняющие питание на отдельных участках цепи. В сомнительных случаях обесточьте весь этаж или квартиру, чтобы исключить случайную подачу напряжения. Зафиксируйте рычаг автомата в положении «выключено» изолентой или предупреждающей табличкой, если работы ведутся в общем щите.
Не полагайтесь на механические выключатели или диммеры – они не разрывают цепь полностью. Даже после отключения автомата разрядите конденсаторы в светильниках с электронными балластами или LED-драйверами, кратковременно замкнув контакты нагрузки отверткой с изолированной ручкой. Храните инструменты с изолированными рукоятками (отвертки, пассатижи) в сухом месте и проверяйте их на отсутствие повреждений перед каждым использованием.

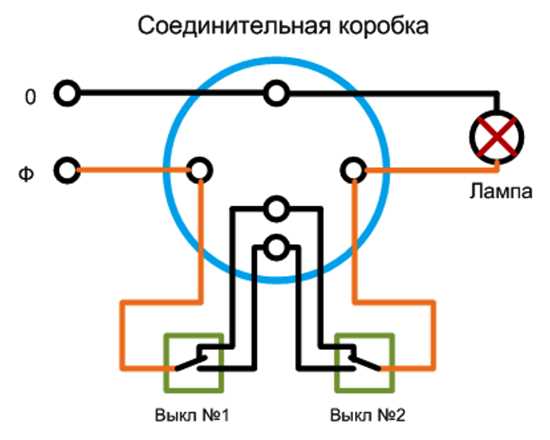

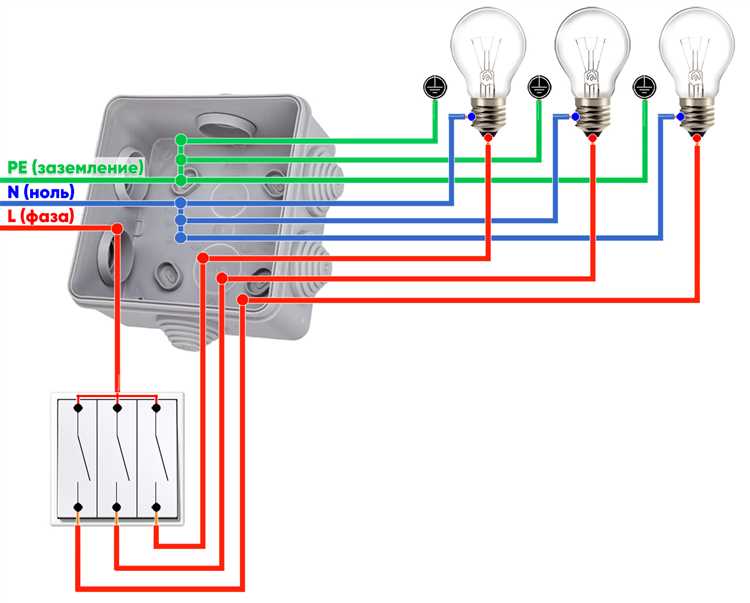

Разбор схемы подключения трехконтактного выключателя
Трехконтактный выключатель (проходной или перекрестный) имеет три клеммы: общую (COM) и две переключаемые (L1, L2). На схеме фазный провод подключается к общей клемме первого выключателя, а нейтраль идет напрямую к светильнику. Переключаемые контакты соединяются между выключателями попарно: L1 первого с L1 второго, L2 первого с L2 второго. Общая клемма второго выключателя подводится к светильнику. Такая схема позволяет управлять освещением из двух точек, меняя путь тока через переключаемые контакты.
При монтаже используйте кабель с тремя жилами (например, ВВГнг 3×1,5) между выключателями и двухжильный (ВВГнг 2×1,5) от второго выключателя к светильнику. Перед подключением проверьте маркировку клемм мультиметром в режиме прозвонки: при переключении клавиши общий контакт должен замыкаться поочередно с L1 и L2. Убедитесь, что фаза подается именно на общую клемму – ошибка приведет к некорректной работе или короткому замыканию.
Подготовка проводов и проверка их целостности
Перед подключением трехконтактного выключателя отключите питание на автомате или УЗО, соответствующем данной линии. Проверьте отсутствие напряжения мультиметром или индикаторной отверткой: коснитесь щупами фазного и нулевого проводов, затем фазного и заземляющего. Показания прибора должны быть нулевыми. Если напряжение присутствует – ищите ошибку в отключении или неисправность в цепи.
Осмотрите провода на наличие повреждений изоляции, окисления жил или перегибов. Для медных проводов сечением 1,5 мм² допустимый износ изоляции – не более 10% от общей площади поверхности. Зачистите концы проводов на 8–10 мм, используя стриппер с регулировкой глубины резки. Избегайте надрезов жил: даже микроскопические повреждения снижают токопроводящую способность на 15–20%. Для алюминиевых проводов применяйте специальные клеммы с антиокислительной пастой.
- Проверьте целостность жил прозвонкой: подключите щупы мультиметра к концам одного провода. Сопротивление должно стремиться к нулю (менее 0,5 Ом). Если прибор показывает обрыв – замените провод или удлините его с помощью гильзы под опрессовку.
- Для многожильных проводов скрутите жилы по часовой стрелке и облудите их паяльником мощностью 60–80 Вт с использованием канифоли. Это предотвратит расползание жил при затяжке винтовых клемм.
- Маркируйте провода изолентой или термоусадочными трубками: фаза – красный/коричневый, ноль – синий, заземление – желто-зеленый. Это исключит путаницу при подключении.
Пошаговая инструкция по соединению контактов
Перед началом работы убедитесь, что питание отключено на автомате или выключателе в электрощитке. Проверьте отсутствие напряжения мультиметром или индикаторной отверткой на всех проводах, включая фазу, ноль и заземление. Трехконтактный выключатель имеет три клеммы: L (вход фазы), L1 и L2 (выходы на нагрузку). Запомните их расположение – обычно входная клемма маркирована иначе или находится отдельно.
Зачистите концы проводов на 8–10 мм, используя стриппер или нож. Избегайте повреждения жил – это снижает надежность соединения. Если провода многожильные, скрутите их по часовой стрелке и обожмите наконечником НШВИ. Для одножильных проводов достаточно прямого подключения. Вставьте фазный провод в клемму L, затяните винт отверткой с усилием 1,2–1,5 Н·м – перетяжка может сорвать резьбу.
Подключите выходные провода к клеммам L1 и L2. Если выключатель управляет двумя группами освещения (например, люстрой с двумя режимами), распределите провода от светильников между этими клеммами. Убедитесь, что зачищенные участки полностью скрыты под клеммой, а изоляция не зажата – это предотвратит короткое замыкание. При использовании пружинных клемм (например, Wago) вставляйте провода до упора, пока не услышите щелчок.
Проверьте механическую прочность соединений: слегка потяните каждый провод – он не должен выходить из клеммы. Если выключатель имеет металлический корпус, подключите заземляющий провод (желто-зеленый) к соответствующей клемме на рамке или основании. Уложите провода в монтажную коробку аккуратно, избегая перегибов с радиусом менее 4 диаметров провода. Закрепите выключатель в коробке винтами, выровняв его по уровню.
Включите питание и протестируйте работу выключателя. Переведите клавиши в разные положения, проверяя срабатывание каждой группы нагрузки. Если свет не включается, отключите питание и перепроверьте соединения: часто ошибка кроется в неправильно подключенной фазе или ослабленном контакте. При необходимости подтяните винты или переподключите провода. Завершите монтаж установкой декоративной рамки и клавиш.
Крепление выключателя в монтажной коробке
Перед фиксацией выключателя убедитесь, что монтажная коробка установлена заподлицо со стеной и не имеет перекосов. Используйте строительный уровень для проверки вертикали – отклонение более 2° приведет к неравномерному распределению нагрузки на крепежные лапки. Если коробка утоплена глубже 5 мм, подложите под рамку выключателя пластиковые или металлические шайбы толщиной 1–3 мм, чтобы избежать зазоров. Для коробок диаметром 60 мм применяйте выключатели с регулируемыми лапками (распорными винтами), для 68 мм – модели с жесткими фиксаторами.
Затягивайте распорные винты поочередно, делая по ¼ оборота на каждом, пока лапки не упрутся в стенки коробки. Избегайте чрезмерного усилия – предел крутящего момента для пластиковых коробок составляет 1,2 Н·м, для металлических – 1,8 Н·м. После фиксации проверьте устойчивость: выключатель не должен прогибаться при нажатии на клавиши. Если монтажная коробка имеет резьбовые отверстия под винты (евростандарт), используйте саморезы 3,5×25 мм с потайной головкой – они обеспечат надежное крепление без риска повреждения механизма.
Проверка работоспособности после подключения
После завершения монтажа трехконтактного выключателя первым шагом проверьте целостность изоляции проводов мультиметром в режиме прозвонки. Установите щупы на фазный и нулевой провода – прибор не должен издавать звуковой сигнал. Повторите проверку между фазой и заземлением, а также между нулем и заземлением. Сопротивление должно стремиться к бесконечности. Если мультиметр показывает короткое замыкание, немедленно отключите питание и устраните дефект.
Включите автоматический выключатель в щитке и проверьте наличие напряжения на входных клеммах выключателя индикаторной отверткой или мультиметром. Фаза должна присутствовать только на одном из контактов (обычно маркированном как «L» или «1»). Если напряжение отсутствует, убедитесь, что автомат исправен и провода подключены к правильным клеммам в распределительной коробке. При наличии напряжения на двух контактах одновременно – отключите питание и перепроверьте схему.
Переведите выключатель в положение «включено» и измерьте напряжение на выходных клеммах (обычно «L1» и «L2»). На одном из контактов должно появиться напряжение 220 В, на втором – отсутствовать. Переключите выключатель в другое положение – теперь напряжение должно появиться на втором контакте, а на первом исчезнуть. Если этого не происходит, проверьте механизм переключения: возможно, подвижный контакт не замыкается или заклинило рычаг.
Подключите нагрузку (например, светильник) к выходным клеммам и протестируйте работу выключателя. Свет должен включаться и выключаться при переключении клавиш без мерцания или задержек. Если нагрузка не реагирует, отключите питание и проверьте целостность цепи от выключателя до светильника. Особое внимание уделите соединениям в распределительной коробке – часто проблема кроется в плохо обжатых скрутках или окисленных контактах.
Для проверки заземления используйте мультиметр в режиме измерения переменного напряжения. Подключите один щуп к фазе, второй – к заземляющему контакту розетки или корпуса светильника. Прибор должен показать 220 В ±10%. Если напряжение отсутствует или значительно ниже, проверьте подключение заземляющего провода в щитке и его целостность по всей трассе. В системах TN-C-S убедитесь, что PEN-проводник разделен на PE и N в щитке, а не в распределительной коробке.
Завершите проверку визуальным осмотром всех соединений. Убедитесь, что провода не пережаты клеммами, изоляция не оплавлена, а корпус выключателя не имеет трещин. Затяните все винтовые соединения с усилием 1,2–1,5 Н·м (для клемм с сечением провода 1,5 мм²). Если выключатель установлен в металлический подрозетник, проверьте отсутствие контакта между фазным проводом и корпусом – это может привести к утечке тока и срабатыванию УЗО.

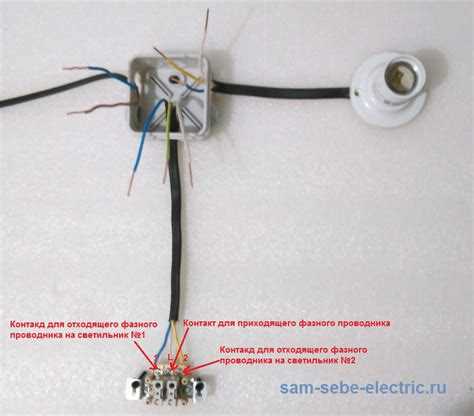

Типичные ошибки и способы их устранения
Одна из частых ошибок – подключение фазного провода к клемме заземления выключателя вместо фазной. Это приводит к короткому замыканию или неработоспособности цепи. Проверьте маркировку клемм: L – фаза, L1/L2 – выходы на светильники, ⏚ – заземление (если есть). Используйте мультиметр в режиме прозвонки: при выключенном автомате фаза должна определяться только на входе L. Если ошибка обнаружена, отключите питание, переподключите провода согласно схеме и затяните клеммы с усилием 0,5–0,8 Н·м.
Неправильная последовательность подключения проводов в распределительной коробке вызывает срабатывание УЗО или отсутствие света. Запомните: фаза с автомата идет на L выключателя, ноль и заземление – напрямую к светильнику. При сборке коробки скрутки пропаивайте или используйте гильзы под опрессовку, изолируйте термоусадочной трубкой. Если после монтажа выключатель не работает, проверьте целостность цепи тестером: прозвоните каждый провод от коробки до светильника, исключите обрывы или замыкания на корпус.
