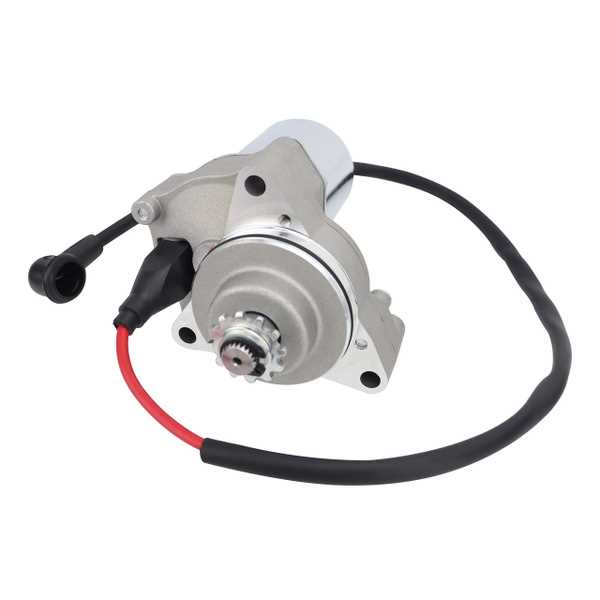

Как поставить электростартер на мотор 125yx cc

Двигатели объёмом 125 кубов, особенно в мотоциклах и скутерах, часто оснащаются кикстартером, но электростартер повышает комфорт и ускоряет запуск. Модернизация требует точного подбора комплектующих: стартер на 12 В мощностью не менее 0,5 кВт, зубчатый венец с модулем 1,25–1,5 (подходит от двигателей Honda CB125 или аналогичных), реле стартера на 30 А и аккумулятор ёмкостью от 7 А·ч. Перед началом работ убедитесь, что генератор выдаёт не менее 14 В при 5000 об/мин – иначе система не будет работать стабильно.

Основная сложность – совмещение стартера с существующей трансмиссией. На большинстве 125-кубовых двигателей (например, 157QMJ, GY6) маховик не имеет посадочного места под венец, поэтому потребуется его замена или доработка токарным станком. Венец должен крепиться на маховик с натягом 0,05–0,1 мм, иначе при запуске возможен проворот. Для фиксации используйте термоклей или болты М6 с резьбовым фиксатором. Не экономьте на качестве венца – дешёвые аналоги быстро изнашиваются и приводят к проскальзыванию.

Электрическая часть требует особого внимания. Проводка стартера должна быть сечением не менее 16 мм², а контакты реле – лужеными. Подключайте стартер напрямую к аккумулятору через предохранитель на 30 А, минуя штатную проводку, если её сечение меньше 4 мм². Установите кнопку стартера на руле с нормально разомкнутыми контактами и подключите её через реле, чтобы избежать падения напряжения. Не забывайте о блокировке запуска при включённом сцеплении или передаче – это критично для безопасности.

После установки проверьте зазор между шестернёй стартера и венцом: он должен составлять 0,5–1 мм. Регулировка выполняется смещением стартера на крепёжных отверстиях или подкладкой шайб. Первый запуск проводите без нагрузки, контролируя ток потребления – он не должен превышать 100 А. Если стартер не проворачивает двигатель, проверьте напряжение на клеммах (должно быть не ниже 10 В) и состояние зубьев венца. При правильной установке двигатель должен запускаться с первой попытки даже при температуре до -10°C.

Необходимые инструменты и комплектующие для монтажа

Для установки электростартера на двигатель 125 кубов потребуется набор специфических инструментов, адаптированных под работу с компактными моторами. Базовый комплект включает динамометрический ключ с диапазоном 5–50 Н·м для точной затяжки крепежа, торцевые головки на 8, 10, 12 и 13 мм, а также шестигранники на 4 и 5 мм. Обязательны отвёртки с плоским и крестовым шлицем (PH2, PZ2), пассатижи с удлинёнными губками и съёмник маховика – без него демонтаж штатного зажигания превратится в многочасовую борьбу. Для работы с электропроводкой понадобятся кримпер для обжимки клемм (под сечения 0,5–2,5 мм²), стриппер для снятия изоляции и мультиметр с функцией прозвонки цепей.

Ключевые комплектующие зависят от модели двигателя, но универсальный список выглядит так:

• Электростартер мощностью 0,5–0,8 кВт с посадочным диаметром 50–60 мм (например, MZW 12V 0.6kW или QD1212).
• Зубчатый венец маховика с модулем 1,0–1,25 и количеством зубьев 80–90 (подбирается по штатному маховику).
• Реле стартера 12В с током срабатывания 30–50А (рекомендуются модели с клеммами M6 для надёжного контакта).
• Аккумуляторная батарея 12В ёмкостью 7–9 А·ч (гелевые или AGM предпочтительнее из-за вибростойкости).
• Комплект проводов с сечением 6–10 мм² для силовой цепи и 1,5–2,5 мм² для управляющей (длина подбирается по месту установки).

Дополнительные элементы часто упускаются из виду, но критичны для корректной работы системы. В их числе – предохранитель на 30А с держателем, установленный в разрыв плюсового провода стартера, и диодный разделитель для предотвращения обратных токов при подключении к генератору. Потребуется также кнопка старта с фиксацией или без (в зависимости от схемы), рассчитанная на ток 10–15А, и концевик нейтрали КПП, если двигатель оснащён механической коробкой. Для моторов с воздушным охлаждением стоит предусмотреть термодатчик (например, KSD301), отключающий стартер при перегреве свыше 120°C.

Расходные материалы включают термоусадочные трубки диаметром 4–12 мм, изоленту 3M Super 33+ для герметизации соединений, а также медную смазку Liqui Moly Kupfer-Spray для обработки клемм и резьбовых соединений. Для фиксации проводов используйте пластиковые хомуты-стяжки шириной 3–5 мм или нейлоновые клипсы – металлические аналоги могут повредить изоляцию при вибрации. Не забудьте о герметике для резьбы (Loctite 243 или аналог) при установке венеца маховика, чтобы исключить самопроизвольное ослабление крепежа.

При выборе стартера обратите внимание на тип шестерни: для двигателей с горизонтальным расположением цилиндра подойдут модели с планетарным редуктором (например, Mitsuba SM-1345), а для вертикальных – прямоприводные. Венец маховика должен быть изготовлен из стали 40Х или аналога с твёрдостью HRC 45–50 – мягкие сплавы быстро износятся. Если штатный маховик не имеет посадочного места под венец, потребуется его доработка на токарном станке с допуском ±0,05 мм по диаметру.

Для проверки совместимости комплектующих используйте данные из технической документации двигателя. Например, для моторов Honda GX120/160 подходит стартер DENSO DS-121 с венецом на 86 зубьев, а для Lifan 168F-2 – QD1225 с 90 зубьями. Перед покупкой измерьте расстояние от посадочного места стартера до центра маховика – оно должно совпадать с межосевым расстоянием шестерни стартера (обычно 30–35 мм). Несоответствие приведёт к неполному зацеплению или быстрому износу зубьев.

Подготовка двигателя: демонтаж крышки и проверка совместимости

Перед установкой электростартера на двигатель объемом 125 кубов снимите левую крышку картера – на большинстве моделей (например, Honda CB125, Yamaha YBR125, Suzuki GSX-R125) она крепится на 8–12 болтах под ключ на 8 или 10 мм. Отложите болты в магнитный лоток, чтобы избежать потерь: три из них часто отличаются длиной (верхний – 25 мм, средний – 20 мм, нижний – 15 мм). Отсоедините тросик кикстартера, если он мешает, и аккуратно снимите крышку, поддев её пластиковой лопаткой у стыка с картером – металлические инструменты могут повредить прокладку. Осмотрите внутреннюю поверхность крышки: масляные отложения удалите безворсовой салфеткой, смоченной в бензине, а остатки старой прокладки счистите пластиковым скребком.

Проверьте совместимость электростартера с вашим двигателем по трем ключевым параметрам: посадочное место маховика, тип зубчатого венца и наличие свободного пространства для установки. В таблице ниже приведены данные для популярных моделей:

Если на вашем двигателе установлен кикстартер с пружинным механизмом (например, на старых моделях Honda или китайских клонах), потребуется его полный демонтаж: открутите болт крепления оси (ключ на 12 мм), снимите возвратную пружину и храповик. Проверьте состояние зубчатого венца маховика – износ более 0,3 мм на сторону или сколы зубьев требуют замены венца. Для двигателей с раздельным картером (как на большинстве китайских 125-кубовых моторов) дополнительно проверьте зазор между маховиком и картером: минимально допустимое значение – 0,5 мм, иначе стартер не встанет без доработки корпуса.

Установка зубчатого венца на маховик: центровка и фиксация

Перед началом работ проверьте соответствие венца посадочному диаметру маховика. Для двигателей объемом 125 см³ стандартный диаметр составляет 120–130 мм, допуск ±0,05 мм. Используйте штангенциркуль с точностью 0,02 мм для измерения внутреннего диаметра венца и наружного диаметра маховика. Разница не должна превышать 0,1 мм – иначе венец будет смещаться при работе стартера.

Нагрейте венец до 180–200°C в муфельной печи или газовой горелкой. Контролируйте температуру термопарой: перегрев выше 220°C приводит к отпуску металла и потере прочности. Маховик оставьте при комнатной температуре – разница в 150–180°C обеспечит свободную посадку без деформации. Нагревайте равномерно, вращая венец над пламенем.

Установите маховик на ровную поверхность, зафиксировав его от прокручивания. Используйте оправку из мягкого металла (алюминий, латунь) для центровки венца. Опускайте венец строго вертикально, избегая перекосов – даже 0,5° смещения вызовет биение и преждевременный износ зубьев. При посадке контролируйте глубину: зазор между венцом и маховиком должен быть не более 0,1 мм.

После остывания проверьте биение венца индикатором часового типа. Допустимое значение – 0,05 мм на диаметре 120 мм. Если биение превышает норму, демонтируйте венец и повторите нагрев с корректировкой центровки. Для фиксации используйте три–четыре винта М6 с потайной головкой, равномерно распределив их по окружности. Момент затяжки – 8–10 Н·м.

Зубья венца должны быть сориентированы по направлению вращения маховика. На большинстве двигателей 125 см³ вращение происходит против часовой стрелки (если смотреть со стороны стартера). Нанесите на зубья тонкий слой консистентной смазки (например, Литол-24) для защиты от коррозии и облегчения первого пуска.

После установки проверните маховик вручную, убедившись в отсутствии заеданий. Подключите стартер и выполните 3–5 кратковременных включений (по 1–2 секунды) без подачи топлива. Прислушайтесь к шуму: равномерный гул без металлических стуков подтверждает правильность центровки.

Для дополнительной фиксации нанесите на стык венца и маховика термостойкий герметик (например, Loctite 518). Избегайте попадания герметика на зубья – это нарушит зацепление. Дайте составу полимеризоваться в течение 24 часов перед эксплуатацией.

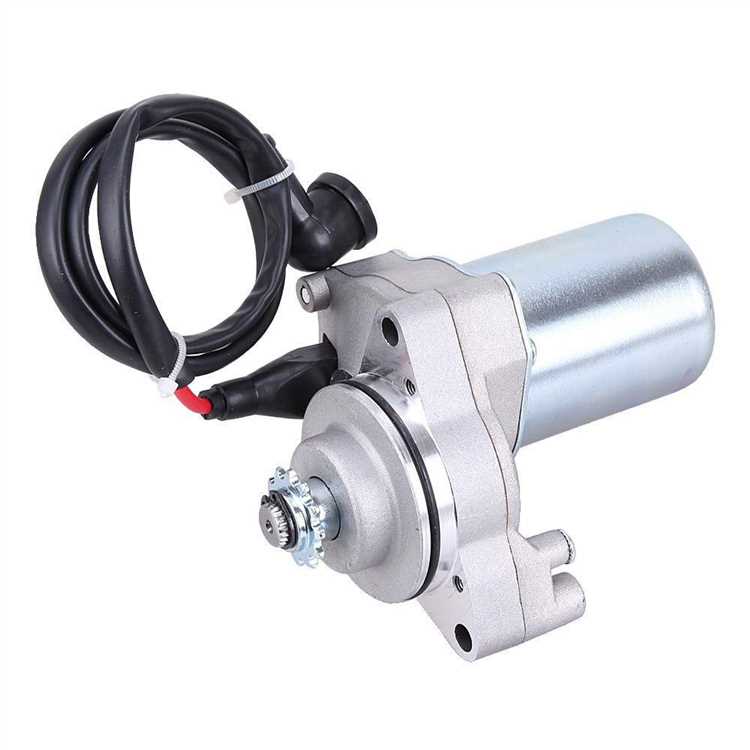

Монтаж стартера: крепление к картеру и регулировка зазора

Перед установкой стартера на картер двигателя 125 кубов убедитесь, что посадочное место очищено от грязи, масла и остатков старого герметика. Используйте металлическую щетку и безворсовую салфетку, смоченную в бензине или очистителе карбюратора. Неровности на поверхности картера могут привести к перекосу стартера и преждевременному износу шестерни бендикса.

Нанесите тонкий слой высокотемпературного герметика (например, ABRO 999 или Loctite 518) на фланец стартера, избегая попадания состава на зубья шестерни. Герметик должен образовать непрерывную полосу шириной 2–3 мм по периметру. Излишки, выдавленные при затяжке, удалите сразу – после полимеризации их сложно убрать без повреждения прокладки.

Закрепите стартер на картере двумя или тремя болтами М8 (зависит от модели двигателя), используя динамометрический ключ. Момент затяжки – 18–22 Н·м. Болты затягивайте крест-накрест, начиная с верхнего, чтобы избежать деформации фланца. Если в комплекте идут пружинные шайбы, установите их под головки болтов для предотвращения самопроизвольного ослабления.

После фиксации стартера проверьте зазор между шестерней бендикса и венцом маховика. Оптимальное значение – 0,5–1,0 мм. Для измерения используйте щуп или штангенциркуль. Если зазор меньше 0,3 мм, шестерня будет задевать венец, что приведет к быстрому износу зубьев. При зазоре свыше 1,5 мм стартер может не сцепляться с маховиком.

Регулировка зазора осуществляется прокладками толщиной 0,1–0,5 мм, устанавливаемыми между фланцем стартера и картером. Начните с одной прокладки 0,3 мм, затяните болты и проверьте зазор. При необходимости добавьте или уберите прокладки, пока не достигнете требуемого значения. Не используйте более трех прокладок – это снижает жесткость крепления.

После регулировки прокрутите коленвал вручную на два полных оборота, чтобы убедиться в отсутствии задевания шестерни о венец. Проверьте работу стартера на холостом ходу: при нажатии на кнопку шестерня должна выдвигаться плавно, без заеданий, и возвращаться в исходное положение под действием возвратной пружины.

Завершите монтаж установкой защитного кожуха стартера, если он предусмотрен конструкцией. Убедитесь, что провода не касаются вращающихся частей двигателя и надежно зафиксированы пластиковыми хомутами. Перед первым запуском проверьте уровень заряда аккумулятора – напряжение должно быть не ниже 12,6 В, иначе стартер не разовьет достаточный крутящий момент.

Подключение электропроводки: схема и изоляция соединений

Схема подключения электростартера на двигатель 125 кубов строится вокруг трех ключевых узлов: аккумулятора, стартера и кнопки запуска. Используйте провод сечением не менее 16 мм² для силовой цепи (аккумулятор–стартер) и 1,5–2,5 мм² для цепи управления (кнопка–реле–стартер). Подключите «+» аккумулятора к клемме 30 реле стартера, а от клеммы 87 – к стартеру. Клемму 85 реле соедините с кнопкой запуска, а 86 – с массой через выключатель зажигания. Убедитесь, что все соединения выполнены через предохранитель на 10–15 А, установленный в разрыв «+» провода от аккумулятора.

Для изоляции соединений применяйте термоусадочные трубки диаметром на 20–30% больше сечения провода. Перед установкой трубки прогрейте ее строительным феном до полной усадки – это исключит попадание влаги и короткое замыкание. Альтернатива – изолента ПВХ в два слоя с нахлестом 50%, но только для временных соединений. Особое внимание уделите местам пайки: после лужения проводов обожмите их гильзами и заизолируйте. Избегайте скруток – используйте клеммы типа «мама-папа» или обжимные гильзы с термоусадкой.

• Проверьте полярность подключения: перепутанные «+» и «–» приведут к выходу из строя реле или стартера.
• Закрепите провода пластиковыми хомутами через каждые 15–20 см, избегая натяжения и контакта с подвижными частями двигателя.
• Для защиты от вибрации используйте гофрированные трубки в местах прохождения проводов вдоль рамы или двигателя.
• После сборки прозвоните цепь мультиметром: сопротивление между «+» аккумулятора и клеммой стартера должно быть близко к 0 Ом, а изоляция – не менее 1 МОм.

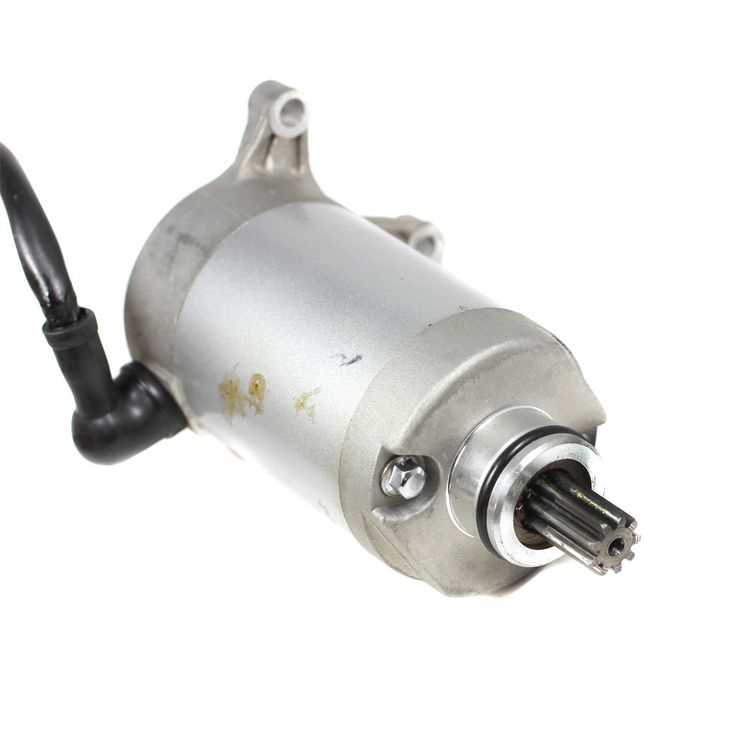

Настройка механизма зацепления: проверка хода бендикса

Бендикс – ключевой элемент стартера, отвечающий за передачу крутящего момента на маховик. Его ход должен составлять 8–12 мм при полном втягивании втягивающего реле. Измерьте этот параметр штангенциркулем, подключив стартер к аккумулятору 12 В: приложите щупы к торцу шестерни и корпусу стартера. Если значение выходит за пределы, требуется регулировка или замена деталей.

Перед проверкой демонтируйте стартер с двигателя. Очистите вал якоря и шестерню от грязи и смазки – даже микронные частицы искажают результаты. Используйте безворсовую ветошь и очиститель карбюратора. Осмотрите зубья бендикса и маховика: сколы или заусенцы свыше 0,3 мм – повод для замены.

• При подаче напряжения на реле шестерня должна выдвигаться плавно, без заеданий.
• Если ход меньше 8 мм, проверьте пружину бендикса – её упругость должна соответствовать заводским параметрам (например, для стартеров на 125 см³ – 15–18 Н).
• Ход свыше 12 мм указывает на износ втулок якоря или ослабление возвратной пружины реле.

Для точной диагностики соберите стенд: закрепите стартер в тисках, подключите к АКБ через амперметр. При срабатывании реле ток не должен превышать 80 А (для стартеров мощностью до 1 кВт). Превышение на 20% и более сигнализирует о заедании бендикса или коротком замыкании обмоток.

Регулировка хода выполняется изменением положения ограничительной шайбы на валу якоря. Снимите стопорное кольцо, добавьте или удалите шайбы толщиной 0,5–1 мм. После каждой корректировки повторяйте замер хода. Допустимое отклонение – ±0,5 мм от целевого значения.

Проверьте зацепление бендикса с маховиком на двигателе. Нанесите на зубья маховика тонкий слой консистентной смазки (например, Литол-24) и прокрутите стартер 3–4 раза. Осмотрите отпечаток: равномерное пятно контакта на 70–80% площади зуба – норма. Локальные следы указывают на перекос или износ венца.

При замене бендикса выбирайте деталь с идентичным числом зубьев (обычно 9 или 10 для 125-кубовых моторов). Перед установкой смажьте шлицы вала якоря молибденовой пастой. Затяните гайку крепления моментом 12–15 Н·м – перетяжка приводит к деформации вала.

После сборки проведите тестовый запуск двигателя. Стартер должен срабатывать с первого раза, без посторонних шумов. Если наблюдается скрежет, повторно проверьте ход бендикса и соосность стартера с маховиком – допустимое смещение не более 0,2 мм.

Тестирование работы стартера без запуска двигателя

Перед проверкой отсоедините высоковольтный провод от свечи зажигания, чтобы исключить случайный запуск двигателя. Подключите мультиметр в режиме измерения постоянного тока (до 20 А) последовательно с клеммой «+» аккумулятора и проводом стартера. При нажатии кнопки стартера ток должен резко возрасти до 50–120 А (зависит от модели стартера) и стабильно держаться в этом диапазоне 1–2 секунды. Если ток ниже 30 А или превышает 150 А – стартер неисправен или установлен с перекосом, что вызывает повышенное сопротивление.

При тестировании на мотоцикле снимите крышку генератора и визуально проконтролируйте зацепление шестерни стартера с венцом маховика. Зазор между зубьями должен составлять 0,5–1 мм. Если зазор отсутствует или превышает 1,5 мм – отрегулируйте положение стартера с помощью прокладок или замените изношенный венец. После проверки восстановите все соединения и протестируйте стартер с подключенной свечой, но без топлива, чтобы убедиться в отсутствии короткого замыкания.
