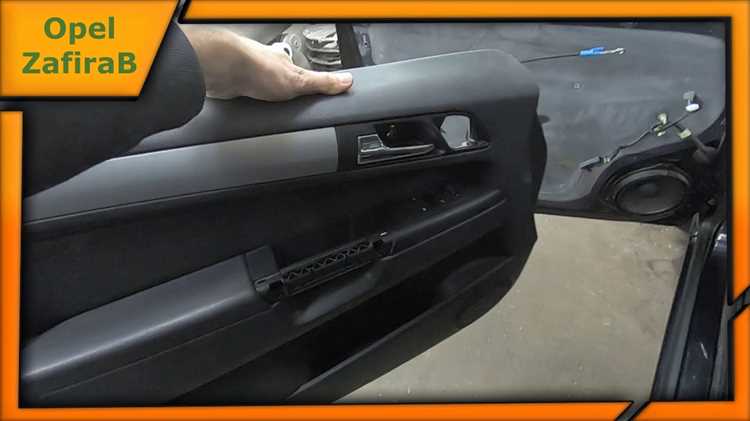

Обшивка задней двери Opel Zafira B (выпуск 2005–2014 гг.) крепится на пластиковых клипсах, скрытых винтах и защёлках. Для её демонтажа потребуются отвёртка с плоским жалом, крестовая отвёртка (PH2), пластиковая лопатка или аналогичный инструмент для снятия панелей без повреждений. Работайте в перчатках – края обшивки могут быть острыми.
Перед началом отключите аккумулятор, если планируете работать с электропроводкой (например, при замене динамиков или стеклоподъёмников). На моделях с электрическими стеклоподъёмниками сначала опустите стекло до упора – это упростит доступ к нижним креплениям. Если дверь оборудована ручным стеклоподъёмником, снимите ручку, поддев её фиксатор тонкой отвёрткой через отверстие в основании.
Основные точки крепления обшивки: два винта под заглушками в нижней части двери (под ручкой открывания), один винт под подлокотником (если предусмотрен) и 8–10 пластиковых клипс по периметру. Клипсы расположены неравномерно – наибольшее их количество сосредоточено в верхней и боковых частях. При демонтаже действуйте последовательно: сначала открутите винты, затем аккуратно отщёлкните клипсы, начиная с нижнего угла, чтобы избежать перекоса панели.
После снятия обшивки отсоедините разъёмы проводки (если есть) – обычно это контакты подсветки дверного проёма или кнопки стеклоподъёмника. Не тяните за провода: нажмите на фиксаторы разъёмов и разъедините их плавным движением. При обратной установке убедитесь, что все клипсы целы – треснувшие или деформированные замените новыми (артикул оригинальных клипс: 13 36 758).
Какие инструменты понадобятся для демонтажа обшивки
Для снятия обшивки задней двери Opel Zafira B потребуется набор пластиковых монтажных лопаток шириной 5–7 мм. Они предотвратят повреждение пластиковых защёлок и облицовки. Избегайте металлических инструментов – даже тонкие отвёртки могут оставить царапины на дверной панели или сорвать крепёжные пистоны.
Ключ Torx T20 необходим для откручивания винтов, фиксирующих обшивку в нижней части двери и возле ручки. В некоторых модификациях Zafira B встречаются винты под крестовую отвёртку PH2, но Torx надёжнее – его грани не срываются при закисшем крепеже.
Плоскогубцы с узкими губками пригодятся для извлечения пластиковых пистонов, если они сломаются при демонтаже. Особенно это актуально для пистонов диаметром 6 мм, расположенных по периметру обшивки. Запасные пистоны лучше приобрести заранее – артикул оригинальных креплений Opel 13 36 780.
Фонарик с магнитным креплением или налобный освободит руки и обеспечит освещение труднодоступных мест, например, за динамиком или в районе замка. Без подсветки легко пропустить скрытые защёлки или мелкие винты, что приведёт к повреждению обшивки при попытке её снять.
Для отсоединения электрических разъёмов подсветки или кнопок стеклоподъёмника используйте тонкую отвёртку с плоским жалом 2–3 мм. Аккуратно подденьте фиксаторы разъёмов, не прилагая чрезмерных усилий – пластиковые защёлки хрупкие и ломаются при резком нажатии.
Антистатическая перчатка или ткань из микрофибры защитит обшивку от отпечатков пальцев и статического электричества, которое может повредить электронные компоненты. Храните снятую панель на ровной поверхности, избегая контакта с острыми предметами – даже небольшие вмятины на пластике будут заметны после установки.
Как отсоединить электрические разъемы и ручки двери
Перед началом отсоединения разъемов отключите аккумулятор автомобиля, чтобы избежать короткого замыкания. На Opel Zafira B электрические разъемы расположены в нижней части дверной карты, за блоком управления стеклоподъемниками. Найдите фиксаторы: большинство разъемов имеют пластиковые защелки, которые нужно нажать или потянуть в сторону.
Для отсоединения разъема стеклоподъемника сожмите пальцами боковые фиксаторы и одновременно потяните корпус разъема на себя. Если разъем не поддается, проверьте наличие дополнительных защелок или винтового крепления – на некоторых моделях используется комбинированная фиксация. Не тяните за провода: это может повредить контакты.
- Разъем динамика: обычно крепится на защелке, которую нужно поддеть тонкой отверткой.
- Разъем центрального замка: имеет металлический фиксатор, который отгибается вверх.
- Разъем подогрева зеркала (если есть): часто спрятан под заглушкой, требует аккуратного отсоединения.
Внутренняя ручка двери крепится двумя винтами под пластиковыми заглушками. Заглушки расположены в нижней части ручки – подденьте их плоской отверткой и выкрутите винты Torx T20. После этого ручка останется на месте только за счет тяги замка: аккуратно сдвиньте ее в сторону и отсоедините тягу, нажав на пластиковый фиксатор.
Наружная ручка снимается после демонтажа внутренней. Для этого потребуется открутить два болта с внутренней стороны двери (доступны после снятия обшивки). Болты часто прикипают – используйте проникающую смазку WD-40 за 10–15 минут до работы. После откручивания ручка вынимается наружу вместе с тягой замка, которую нужно отсоединить, сжав фиксатор плоскогубцами.
При обратной сборке убедитесь, что все разъемы защелкнулись до упора – слабый контакт может вызвать неисправность электрооборудования. Тяги ручек должны свободно двигаться без перекосов, иначе дверь не будет закрываться правильно. Проверьте работу стеклоподъемников и замков до установки обшивки.
Где находятся скрытые крепления обшивки и как их снять
Первое скрытое крепление расположено под пластиковой заглушкой в нижней части обшивки, рядом с ручкой открывания двери. Чтобы добраться до него, подденьте заглушку плоской отвёрткой или пластиковым клином, начиная с верхнего края. Под ней находится винт Torx T20 – открутите его, придерживая обшивку, чтобы не повредить защёлки. Второе крепление прячется за подлокотником: снимите накладку, потянув её вверх, затем открутите два винта под ней (один – под заглушкой, второй – ближе к центру).
В верхней части обшивки, у стойки кузова, есть третье скрытое крепление – пластиковый пистон, который фиксируется за металлический выступ двери. Чтобы его снять, надавите на центр пистона тонкой отвёрткой, чтобы освободить защёлку, затем потяните пистон на себя. Если пистон сломался, замените его на новый (артикул Opel 13221237). Четвёртое крепление – за динамиком: открутите два винта крепления динамика (Torx T15), отсоедините разъём и аккуратно отведите динамик в сторону, чтобы получить доступ к последнему винту под ним.
После демонтажа всех креплений обшивка держится только на пластиковых защёлках по периметру. Начинайте отделять её с нижнего угла, используя пластиковый клин, чтобы не поцарапать металл. Если защёлки не поддаются, проверьте, не осталось ли незамеченных винтов – часто один из них прячется под резиновым уплотнителем стекла. При обратной установке сначала защёлкните верхнюю часть обшивки, затем зафиксируйте нижнюю и вкрутите винты в обратном порядке.
Как аккуратно поддеть и отделить обшивку от металлического каркаса
Начните с нижнего угла обшивки, где она крепится пластиковыми пистонами. Используйте плоскую отвёртку шириной 10–15 мм, обёрнутую малярным скотчем или тканью, чтобы не повредить лакокрасочное покрытие. Вставьте инструмент между обшивкой и каркасом на глубину 5–7 мм и плавно отогните пластик, пока не услышите щелчок пистона. Повторите действие по периметру, двигаясь от низа к верху двери, – так снизите риск перекоса панели.
Особое внимание уделите зонам с дополнительными креплениями:
- Ручка открывания двери: подденьте обшивку снизу, затем аккуратно отсоедините тягу, нажав на фиксатор пальцем.
- Динамик: если он встроен в панель, отключите разъём питания до отделения обшивки.
- Блок управления стеклоподъёмниками: снимите его заранее, открутив два винта TORX T20.
Не тяните обшивку резко – пистоны Opel Zafira B изготовлены из хрупкого пластика и ломаются при сильном нажиме.
После освобождения всех креплений потяните обшивку на себя под углом 30–45 градусов, начиная с верхней части. Если панель не поддаётся, проверьте скрытые защёлки в районе замка двери – их часто упускают. Для финального отделения используйте пластиковые клинья толщиной 3–4 мм, вставляя их в зазор между обшивкой и каркасом, чтобы равномерно распределить усилие.
Что делать, если обшивка не снимается из-за заклинивших клипс
Первым признаком заклинивших клипс станет сопротивление при попытке отщёлкнуть обшивку после откручивания всех видимых креплений. На Opel Zafira B чаще всего проблема возникает с пластиковыми фиксаторами типа «ёлочка» в нижней части двери и по периметру панели. Проверьте, не осталось ли незамеченных винтов под декоративными заглушками – в Zafira B их может быть до 5 штук: два под ручкой открывания, один под кнопкой блокировки и два в нижней части обшивки.
Если обшивка не поддаётся, не тяните её на себя с усилием – рискуете сломать пластиковые выступы или повредить металлический каркас двери. Вместо этого используйте пластиковую лопатку для снятия панелей, вставляя её между обшивкой и дверью в местах расположения клипс. Начинайте с нижнего угла, постепенно продвигаясь вверх. Для Zafira B оптимальная точка старта – область вокруг динамика, где зазор между панелями шире.
Заклинившие клипсы часто требуют прогрева. Используйте строительный фен на расстоянии 15–20 см, направляя поток горячего воздуха на проблемные участки в течение 30–40 секунд. Температура не должна превышать 60°C, иначе пластик деформируется. После прогрева попробуйте снова поддеть обшивку лопаткой – размягчённый пластик легче отпустит фиксаторы. Особое внимание уделите клипсам в районе замка и подлокотника, где крепления испытывают наибольшую нагрузку.
Если клипса сломалась, замените её на новую. Артикул оригинальных фиксаторов для Zafira B – GM 90528144 или аналоги от Febi (27395). Перед установкой смажьте ножку клипсы силиконовой смазкой – это снизит трение при последующем демонтаже. Для временного решения можно использовать пластиковые хомуты или саморезы с широкими шайбами, но это крайняя мера, так как нарушает заводскую конструкцию.
При работе с заклинившими клипсами избегайте металлических инструментов – они царапают лакокрасочное покрытие двери. Вместо отвёртки используйте деревянные клинья или специальные съёмники для автостёкол, которые мягче воздействуют на пластик. Если обшивка застряла из-за деформированного металлического каркаса двери, аккуратно подогните его плоскогубцами, предварительно защитив поверхность ветошью.
После снятия обшивки осмотрите клипсы на предмет износа. На Zafira B часто ломаются фиксаторы с треснувшими лепестками или стержнями, погнутыми под углом более 15°. Замените все повреждённые элементы сразу – даже одна неисправная клипса может вызвать дребезжание обшивки на ходу. При установке новых фиксаторов вставляйте их строго перпендикулярно поверхности, иначе они не защёлкнутся до конца.
Если обшивка снимается с трудом из-за заводского брака (например, несоответствия размеров панели и двери), проверьте наличие заусенцев на металле. Удалите их напильником, а края двери обработайте антикоррозийным составом. В редких случаях помогает подрезка пластиковых выступов на обшивке на 1–2 мм – это компенсирует допуски при сборке. Однако такую модификацию стоит проводить только при полной уверенности в её необходимости.
Как правильно отсоединить динамик и другие элементы под обшивкой
После снятия обшивки задней двери Opel Zafira B обнажается металлический каркас с закреплёнными на нём компонентами. Динамик фиксируется тремя винтами Torx T20 – два по бокам и один снизу. Открутите их, удерживая динамик, чтобы он не упал. Разъём питания расположен сзади: нажмите на фиксатор пальцем и потяните колодку на себя, избегая рывков, чтобы не повредить контакты.
Рядом с динамиком может находиться датчик положения стекла или концевик замка. Если они мешают доступу, отсоедините их разъёмы аналогичным способом. Концевик обычно крепится на защёлке – подденьте её плоской отвёрткой, но не прилагайте чрезмерных усилий, чтобы не сломать пластиковые выступы. Запомните расположение проводов: на Zafira B они часто идут в гофре, которую легко повредить при неаккуратном обращении.
В нижней части двери иногда установлен моторчик стеклоподъёмника. Если требуется его демонтаж, сначала отключите разъём питания, затем открутите два болта на 10 мм. Моторчик держится на направляющих – снимите его, сдвигая в сторону от механизма. Будьте готовы к тому, что после отсоединения стекло может самопроизвольно опуститься: зафиксируйте его малярным скотчем в верхнем положении, чтобы избежать повреждения троса.
При работе с проводкой обращайте внимание на цветовую маркировку. Например, на динамике Zafira B провода чёрный (масса) и серый с полосой (плюс) – перепутав их при обратной сборке, можно вывести из строя аудиосистему. Используйте мультиметр для проверки целостности цепи, если возникают сомнения. Изоляция проводов на старых автомобилях часто трескается – при обнаружении повреждений замените участок или обмотайте изолентой.
Если под обшивкой обнаружены следы коррозии на металле, зачистите поражённые участки наждачной бумагой P800, обработайте преобразователем ржавчины и покройте антикоррозийным составом. Это предотвратит дальнейшее разрушение и сохранит герметичность двери. Особое внимание уделите дренажным отверстиям в нижней части – они должны быть чистыми, иначе влага будет скапливаться внутри, ускоряя коррозию.
Перед обратной сборкой проверьте работоспособность всех отсоединённых элементов. Подключите динамик и включите музыку на минимальной громкости – звук должен быть чистым, без хрипов. Убедитесь, что стеклоподъёмник работает плавно, а концевик замка щёлкает при нажатии. Если что-то не функционирует, вернитесь к разъёмам и креплениям: чаще всего проблема кроется в плохом контакте или неправильной установке.
