Турбонаддув работает в узком диапазоне давлений – от 0,5 до 2,5 бар в зависимости от модели двигателя. Превышение этих значений на 0,2–0,3 бара приводит к детонации, снижение на те же величины – к потере мощности до 15–20%. Манометр позволяет контролировать реальное давление наддува с точностью до 0,05 бара, что критично для настройки вестгейта, буст-контроллера и предотвращения передува.
Для установки потребуется манометр с диапазоном измерения 0–3 бара (класс точности не ниже 1,5), вакуумный шланг с внутренним диаметром 4 мм, тройник 4 мм (латунный или алюминиевый), хомуты 6–8 мм и герметик для резьбовых соединений. Из инструментов – ключи на 10 и 12 мм, пассатижи, нож для резки шланга и тефлоновая лента. Расположение точки подключения зависит от конструкции турбины: на большинстве моделей оптимальным местом является штуцер на впускном коллекторе или патрубке между интеркулером и дроссельной заслонкой.
Перед монтажом сбросьте давление в системе, отсоединив разъем датчика абсолютного давления (MAP) или сняв минусовую клемму с аккумулятора на 10 минут. Подключите тройник в разрыв штатного вакуумного шланга, ведущего к вестгейту или буст-контроллеру. Манометр закрепите на приборной панели или кронштейне под капотом – вибрация двигателя не должна влиять на показания. После установки проверьте герметичность соединений: при работающем двигателе на холостом ходу манометр должен показывать 0 бар, при резком открытии дросселя – плавный рост давления без скачков.
Калибровку проводите на прогретом двигателе (температура масла 80–90°C). Сравните показания манометра с данными диагностического сканера: расхождение не должно превышать 0,1 бара. Если разница больше, замените манометр или проверьте целостность шлангов. Для турбин с электронным управлением (например, Garrett GTX или BorgWarner EFR) дополнительно настройте буст-контроллер по показаниям манометра, корректируя карту наддува в прошивке.
Установка манометра на турбину: пошаговая инструкция
Перед началом работ убедитесь, что турбина остыла до температуры ниже 40°C. Используйте манометр с диапазоном измерений 0–2,5 бар для бензиновых двигателей и 0–4 бар для дизельных. Подготовьте инструменты: торцевой ключ на 10 мм, разводной ключ, тефлоновую ленту, штуцер с резьбой M10×1 или M12×1,5 (в зависимости от модели турбины), а также силиконовый шланг внутренним диаметром 4 мм.
Найдите штатное место для подключения манометра на корпусе турбины. Обычно это резьбовое отверстие диаметром 10 или 12 мм, закрытое заглушкой. Если отверстие отсутствует, просверлите его в верхней части корпуса компрессора, предварительно сняв турбину с двигателя. Используйте сверло диаметром 8,5 мм для последующей нарезки резьбы метчиком M10×1.
Очистите резьбу в отверстии от стружки и масла. Намотайте на штуцер 3–4 витка тефлоновой ленты по часовой стрелке, избегая перекрытия канала. Закрутите штуцер в отверстие с усилием 15–20 Н·м. Для герметичности нанесите на резьбу анаэробный герметик, если турбина эксплуатируется в условиях высоких температур (свыше 200°C).
Подсоедините силиконовый шланг к штуцеру, зафиксировав его хомутом. Второй конец шланга подключите к манометру. Расположите манометр на приборной панели или в моторном отсеке с помощью кронштейна, избегая мест с вибрацией и прямым контактом с горячими деталями. Длина шланга не должна превышать 1,5 м, чтобы минимизировать задержку показаний.
Запустите двигатель и прогрейте его до рабочей температуры. Проверьте герметичность соединений: при работающем двигателе не должно быть утечек воздуха. Если манометр показывает нулевое давление, убедитесь в отсутствии перегибов шланга и правильности подключения. Для дизельных двигателей давление наддува на холостом ходу должно составлять 0,1–0,3 бар, для бензиновых – 0,2–0,5 бар.
При резком нажатии на педаль газа давление должно плавно возрастать до 0,8–1,2 бар (бензин) или 1,2–1,8 бар (дизель) в зависимости от модели турбины. Если показания манометра скачут или не соответствуют норме, проверьте состояние турбины, клапана wastegate и интеркулера. Засорение воздушного фильтра или неисправность датчика массового расхода воздуха также могут влиять на показания.
После установки откалибруйте манометр, сравнив его показания с эталонным прибором на СТО. Допустимая погрешность не должна превышать 0,1 бар. Для длительной эксплуатации используйте манометры с металлическим корпусом и защитным стеклом, устойчивым к вибрации. Регулярно проверяйте герметичность соединений, особенно после поездок по бездорожью.
В случае замены турбины или манометра повторите процедуру установки, предварительно слив остатки масла из системы. Не используйте для подключения шланги из ПВХ – они теряют эластичность при высоких температурах. Для турбин с электронным управлением (например, VGT) подключайте манометр только через штатный штуцер, чтобы не нарушить работу системы.

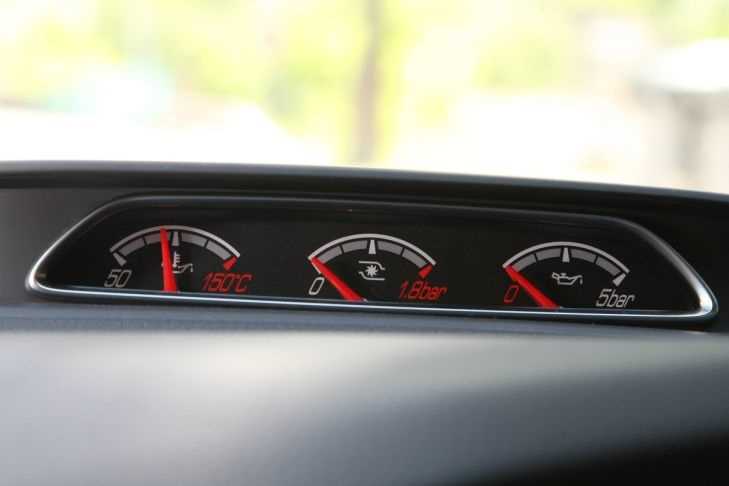

Выбор подходящего манометра для турбированного двигателя
Турбированные двигатели работают в диапазоне давлений от 0,5 до 2,5 бар (избыточное давление), поэтому манометр должен иметь шкалу до 3 бар с ценой деления не более 0,1 бара. Для дизельных турбомоторов с высоким наддувом (например, BMW N57 или VW 2.0 TDI) оптимальны приборы с пределом измерения 4 бара. Избегайте манометров с универсальной шкалой до 10 бар – они снижают точность показаний в рабочем диапазоне.
Ключевые параметры при выборе:
- Тип датчика: Механические манометры с трубкой Бурдона дешевле, но уязвимы к вибрациям. Электронные с тензодатчиками (например, AEM 30-4100) точнее и интегрируются с бортовыми системами.
- Диаметр корпуса: Для установки в панель приборов подходят модели 52 мм (стандарт для большинства автомобилей) или 60 мм (для крупных циферблатов). Компактные 25-мм манометры используют в ограниченном пространстве, но их сложнее считывать.
- Материал подводящей трубки: Для бензиновых турбомоторов – нержавеющая сталь AISI 316 или медные сплавы с никелевым покрытием. На дизелях с высоким содержанием серы в топливе применяйте только нержавейку.
Точность манометра должна быть не хуже ±1,5% от полной шкалы. Для гоночных приложений (например, Subaru WRX STI) выбирайте модели с классом точности 1,0% или лучше, такие как Defi BF или Prosport EVO. Бюджетные варианты (например, GlowShift) часто завышают показания на 0,2–0,3 бара при давлении выше 1,5 бара.
При выборе обращайте внимание на способ подключения. Для систем с внешним вестгейтом (например, Garrett GTX) требуется манометр с резьбовым штуцером 1/8″ NPT или метрической резьбой M10×1. В контурах с интегрированным вестгейтом (как у BorgWarner EFR) удобнее использовать быстросъемные соединения типа AN-4 или push-in фитинги для шлангов 6 мм.
Дополнительные функции повышают удобство эксплуатации:
- Подсветка: Для ночных условий выбирайте манометры с регулируемой яркостью (например, AutoMeter Ultra-Lite) или RGB-подсветкой (Prosport). Белый или синий свет меньше отвлекает, чем красный.
- Датчик температуры: Комбинированные приборы (давление + температура масла/воздуха) экономят место. Полезны для моторов с масляным охлаждением турбины (например, Porsche 911 Turbo).
Избегайте манометров с пластиковыми корпусами – они деформируются при нагреве свыше 80°C. Для установки в моторном отсеке выбирайте модели с металлическим корпусом и термостойким стеклом (например, Stainless Steel Series от Defi). При монтаже на приборную панель проверяйте совместимость с крепежными кольцами – стандартные размеры: 52 мм (внешний диаметр), 48 мм (посадочный диаметр).
Подготовка инструментов и расходных материалов перед монтажом
Для установки манометра на турбину потребуется набор специфических инструментов, адаптированных под условия высокого давления и температуры. Основной комплект включает динамометрический ключ с диапазоном 20–100 Н·м для точной затяжки резьбовых соединений, так как перетяжка или недотяжка могут привести к утечкам или повреждению штуцера. Обязателен набор торцевых головок с шестигранными профилями (обычно 8, 10, 12 мм) для работы с крепежом турбины. Для демонтажа старых уплотнений понадобятся пластиковые или медные скребки – металлические инструменты могут повредить поверхности, что вызовет негерметичность. Дополнительно подготовьте штангенциркуль для проверки диаметра штуцеров и резьбомер для идентификации шага резьбы (чаще всего M10×1,0 или M12×1,5).
Расходные материалы подбираются с учетом рабочих параметров турбины: давление до 3 бар и температура до 200°C. В качестве уплотнителей используйте медные или алюминиевые прокладки толщиной 1,5–2 мм – они выдерживают термические нагрузки и не деформируются при затяжке. Для резьбовых соединений применяйте анаэробный герметик (например, Loctite 574 или Permatex 51813), который полимеризуется в отсутствие воздуха и предотвращает утечки масла. Избегайте тефлоновой ленты – она не выдерживает вибрации и высоких температур. Если манометр устанавливается через адаптер, проверьте его материал: латунные или нержавеющие адаптеры (марки AISI 304) предпочтительнее алюминиевых, так как последние склонны к коррозии при контакте с маслом.
Для защиты манометра от пульсаций давления и гидроударов установите демпфер – устройство, сглаживающее колебания. Подойдут модели с дроссельным отверстием 0,5–1 мм, например, WIKA A-10 или Ashcroft 1005P. Если турбина оснащена системой наддува, дополнительно потребуется обратный клапан (например, Norgren 11-818-990) для предотвращения обратного потока воздуха при резком сбросе газа. Перед монтажом проверьте совместимость манометра с рабочей средой: для масляных систем используйте приборы с мембранным разделителем (например, WIKA 432.50), для воздушных – стандартные модели с латунным корпусом.
Непосредственно перед началом работ подготовьте емкость для слива масла объемом не менее 1 л и ветошь из безворсового материала (например, микрофибру) для удаления остатков жидкости с поверхностей. Для проверки герметичности после установки используйте мыльный раствор (1 часть жидкого мыла на 10 частей воды) или электронный течеискатель (например, Inficon TEK-Mate). Избегайте аэрозольных пенных индикаторов – они могут оставлять следы на деталях турбины. Если монтаж проводится на двигателе с пробегом более 100 тыс. км, заранее приобретите ремкомплект штуцеров (обычно включает прокладки, гайки и уплотнительные кольца), так как старые соединения часто имеют износ.
Определение оптимального места врезки на впускном коллекторе
Выбор точки врезки манометра на впускном коллекторе критически влияет на точность показаний и долговечность системы. Оптимальное место должно соответствовать трем ключевым критериям: минимальная турбулентность потока, равномерное распределение давления по цилиндрам и доступность для монтажа без нарушения штатной геометрии коллектора. На большинстве турбированных двигателей (например, VAG 1.8T, Subaru EJ20, BMW N54) рекомендуется врезка в центральную часть коллектора, на расстоянии 10–15 см от фланца турбины. Это обеспечивает усредненные показания давления, исключая локальные пики или провалы, характерные для зон рядом с дроссельной заслонкой или ресивером.
Избегайте установки манометра в следующих зонах:
- Непосредственно у фланца турбины – высокие температуры (до 150°C) искажают показания и сокращают срок службы датчика.
- Рядом с резкими изгибами или сужениями коллектора – турбулентность вызывает пульсации давления, особенно на оборотах выше 4000 об/мин.
- Вблизи впускных клапанов – разрежение при закрытых клапанах создает ложные пики, не отражающие реальное давление наддува.
Для двигателей с индивидуальными впускными каналами (например, Honda K20, Toyota 2JZ) врезку выполняют в общий ресивер или в канал первого цилиндра, если конструкция не предусматривает единой точки. Диаметр штуцера манометра не должен превышать 4 мм – больший размер нарушает ламинарность потока и увеличивает риск утечек. При использовании адаптеров из алюминия или нержавеющей стали толщина стенки коллектора в месте сверления должна быть не менее 3 мм, чтобы исключить деформацию при затяжке фитингов.
Перед сверлением проверьте коллектор на наличие внутренних перегородок или каналов охлаждения – их повреждение приведет к разгерметизации или попаданию металлической стружки в двигатель. На пластиковых коллекторах (распространены на атмосферных моторах с турбонаддувом, например, Ford EcoBoost) используйте специальные термостойкие вставки или врезайтесь в металлический переходник между турбиной и коллектором. После установки штуцера обязательно продуйте систему сжатым воздухом под давлением 0,5 бар, чтобы удалить остатки стружки и проверить герметичность соединений.
На двигателях с изменяемой геометрией впуска (VGT, например, на дизелях Cummins или бензиновых моторах Mercedes M274) врезку манометра выполняйте после механизма изменения длины каналов. Это гарантирует стабильные показания независимо от режима работы системы. В случае установки дополнительного датчика для логгирования данных (например, через Arduino или Megasquirt) дублируйте врезку на расстоянии 5–7 см от основной – разница в показаниях поможет выявить неисправности турбины или утечки во впуске.

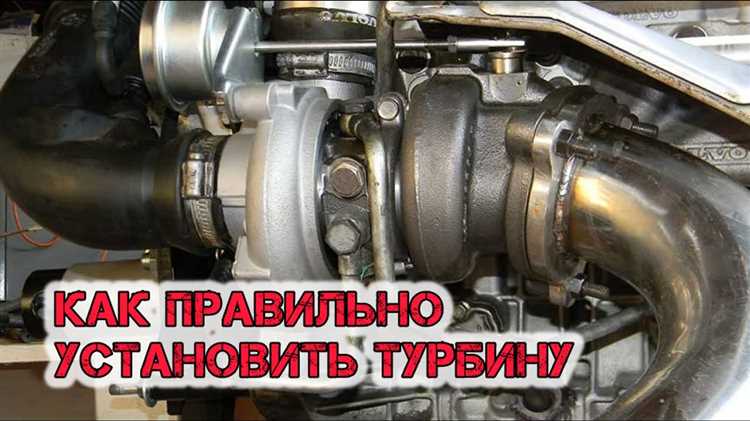

Снятие защитных элементов и обеспечение доступа к турбине
Перед началом работ отключите аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при демонтаже электропроводки. На большинстве двигателей с турбонаддувом (например, VAG 2.0 TDI, BMW N57) защитный кожух турбины крепится на 4–6 болтах под ключ на 10 или TORX T30 – используйте удлинитель с трещоткой для доступа к труднодоступным точкам. На моделях с интеркулером (как у Ford EcoBoost 2.3) потребуется предварительно снять патрубки охлаждения, ослабив хомуты плоскогубцами или специальным ключом для пружинных зажимов. Если турбина расположена близко к выпускному коллектору, дайте двигателю остыть не менее 30 минут, чтобы избежать ожогов и деформации пластиковых элементов.
На дизельных агрегатах (например, Mercedes OM642) часто встречаются дополнительные теплозащитные экраны из нержавеющей стали – они фиксируются на шпильках гайками на 13 или защелками. При демонтаже экрана обратите внимание на прокладки: если они повреждены, замените их на новые (артикул для OM642 – A642 094 01 80). Для бензиновых турбин (как у Subaru FA20) может потребоваться снятие резонатора или части впускного тракта – используйте головку на 8 для болтов крепления, а при работе с пластиковыми деталями избегайте чрезмерных усилий, чтобы не сломать защелки.
После снятия защитных элементов очистите поверхность турбины от масла и грязи безворсовой ветошью, смоченной в очистителе карбюратора (например, ABRO CC-220). Проверьте состояние вакуумных и масляных шлангов: трещины или размягчение резины – повод для замены. На турбинах с изменяемой геометрией (VGT) убедитесь, что тяга актуатора свободно перемещается – заедание может указывать на необходимость смазки или ремонта. Закрепите снятые детали на магнитном лотке или подписанных пакетах, чтобы избежать потери мелких крепежных элементов.

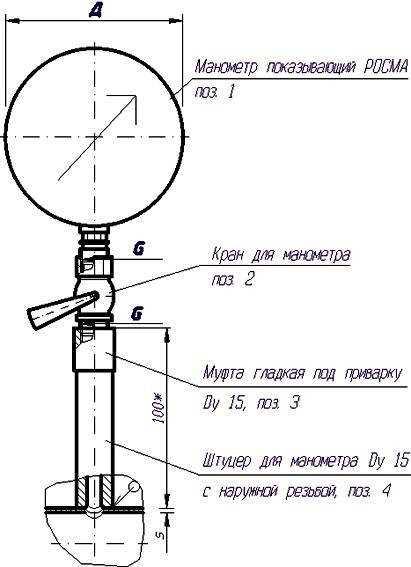

Установка штуцера и прокладка соединительной магистрали
Выберите штуцер с резьбой, соответствующей посадочному месту на турбине. Для большинства турбокомпрессоров подходит метрическая резьба M10×1 или M8×1,25 – уточните параметры в документации производителя. Используйте штуцер из нержавеющей стали AISI 304 или 316, если планируется работа с высокими температурами (свыше 200°C) или агрессивными средами. Перед установкой нанесите на резьбу тонкий слой герметика для резьбовых соединений, например, Loctite 577 или аналог, устойчивый к маслу и вибрации.
Очистите посадочное отверстие на корпусе турбины от остатков старого герметика, масла и стружки. Используйте метчик соответствующего размера для восстановления резьбы, если обнаружены задиры или коррозия. Затягивайте штуцер динамометрическим ключом с моментом 12–15 Н·м для M10 и 8–10 Н·м для M8 – превышение усилия может привести к срыву резьбы в алюминиевом или чугунном корпусе.
Подберите медную или алюминиевую прокладку толщиной 1,5–2 мм для уплотнения соединения. Прокладка должна быть отожженной – это обеспечит лучшую деформацию и герметичность. Перед установкой проверьте её на отсутствие трещин и заусенцев. Если прокладка отсутствует, допускается использование кольца из отожженной медной проволоки диаметром 1,5–2 мм, но это временное решение.
Для прокладки магистрали используйте трубку из нержавеющей стали с внутренним диаметром 4–6 мм. Избегайте гибких шлангов из резины или силикона – они деградируют под воздействием масла и высоких температур. Оптимальная длина магистрали – 300–500 мм, чтобы минимизировать пульсации давления и избежать избыточного сопротивления потоку. Закрепите трубку на расстоянии не менее 100 мм от выпускного коллектора, чтобы снизить тепловую нагрузку.
При монтаже магистрали избегайте резких изгибов – радиус должен быть не менее 50 мм для трубки диаметром 4 мм и 70 мм для 6 мм. Используйте обжимные фитинги с никелевым покрытием для соединения трубки со штуцером и манометром. Перед окончательной затяжкой проверьте соосность соединений – перекос может привести к утечкам или разрушению фитингов под давлением.
После сборки заполните магистраль маслом под давлением 0,5–1 бар для проверки герметичности. Используйте мыльный раствор для обнаружения утечек – пузырьки укажут на негерметичные соединения. Если утечка обнаружена, подтяните фитинги с усилием не более 10% от рекомендованного момента затяжки. При повторном появлении утечки замените прокладку или фитинг.
Для защиты магистрали от вибрации закрепите её пластиковыми хомутами с шагом 150–200 мм. Избегайте металлических хомутов – они могут перетереть трубку. Убедитесь, что магистраль не касается подвижных частей двигателя и не провисает, чтобы исключить механические повреждения во время эксплуатации.
