Как устроен трехфазный асинхронный двигатель с короткозамкнутым ротором

Трехфазный асинхронный двигатель (ТАД) – основа промышленных электроприводов, обеспечивающая до 80% всех механических мощностей в мире. Его конструкция включает статор с трехфазной обмоткой, ротор типа «беличья клетка» или фазный, и подшипниковые узлы. Статор создает вращающееся магнитное поле с частотой n₁ = 60f/p, где f – частота сети (50 Гц в РФ), p – число пар полюсов. Для двигателя с p=2 синхронная скорость составит 1500 об/мин, но реальная скорость ротора n₂ всегда ниже из-за скольжения s = (n₁ — n₂)/n₁, которое в номинальном режиме достигает 2–5%.

Ротор «беличья клетка» состоит из алюминиевых или медных стержней, замкнутых накоротко кольцами. При пуске ток в роторе превышает номинальный в 5–7 раз, что требует применения устройств плавного пуска или частотных преобразователей для двигателей мощностью свыше 10 кВт. Фазный ротор с контактными кольцами позволяет регулировать пусковые характеристики за счет внешних резисторов, снижая пусковой ток до 2–2,5 номинального. КПД современных ТАД достигает 90–95% при мощности 10–100 кВт, но падает до 70–80% для двигателей менее 1 кВт из-за роста потерь в стали и обмотках.

Вращающееся поле статора индуцирует в роторе ЭДС частотой f₂ = s·f, создающую ток и собственный магнитный поток. Взаимодействие полей статора и ротора формирует электромагнитный момент M = k·Φ·I₂·cosφ₂, где Φ – магнитный поток, I₂ – ток ротора, φ₂ – угол сдвига фаз. Максимальный момент развивается при скольжении s_кр ≈ R₂/X₂ (0,1–0,2 для стандартных двигателей), где R₂ – активное сопротивление ротора, X₂ – индуктивное. Превышение нагрузки выше M_max приводит к «опрокидыванию» двигателя и остановке.

Для выбора ТАД критичны: номинальная мощность (с запасом 10–15% от расчетной), класс энергоэффективности (IE3 или IE4 для новых установок), режим работы (S1–S10 по ГОСТ Р 52776-2007) и условия охлаждения. При эксплуатации в сетях с несимметрией напряжений свыше 2% резко возрастают потери в стали и обмотках, сокращая срок службы изоляции. Рекомендуется использовать термодатчики в обмотках для защиты от перегрева, особенно в двигателях с частыми пусками (режим S4). Для реверсивных приводов применяют схемы с переключением двух фаз, но при этом пусковой ток увеличивается на 10–15% из-за изменения направления вращения поля.

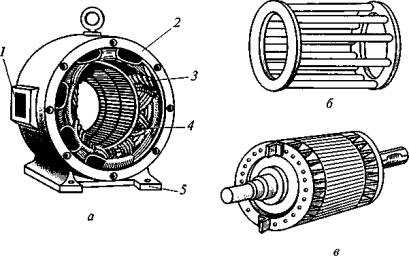

Конструкция статора и назначение его основных элементов

Статор – неподвижная часть трехфазного асинхронного двигателя, формирующая вращающееся магнитное поле. Его конструкция включает три ключевых компонента: сердечник, обмотку и корпус. Сердечник набирается из тонких (0,35–0,5 мм) листов электротехнической стали с изоляционным покрытием, что снижает потери на вихревые токи до 30–40%. Листы штампуются с пазами для укладки обмоток и скрепляются шпильками или сваркой. Оптимальная толщина изоляции между листами – 0,01–0,03 мм, что обеспечивает минимальные потери при частоте сети 50 Гц.

Обмотка статора выполняется из медного провода с эмалевой изоляцией (класс нагревостойкости F или H) и укладывается в пазы сердечника. Для трехфазных двигателей используют схемы соединения «звезда» или «треугольник», выбор которых зависит от напряжения сети (например, 380 В для «звезды» и 220 В для «треугольника»). Число витков в фазе определяется по формуле:

N = (Uф * 108) / (4,44 * f * Bm * Sc),
где Uф – фазное напряжение, f – частота, Bm – амплитуда магнитной индукции (0,8–1,2 Тл), Sc – площадь поперечного сечения сердечника. Шаг обмотки выбирают равным или укороченным для снижения гармоник.

• Корпус статора – литой или сварной элемент из чугуна, стали или алюминиевых сплавов. Его функции: защита обмоток от механических повреждений, отвод тепла и крепление двигателя. Для улучшения теплоотдачи корпус часто оснащают ребрами охлаждения. В двигателях мощностью свыше 10 кВт применяют оребренные корпуса с принудительным обдувом.
• Пазовая изоляция – многослойный материал (пленка, стеклоткань, лакоткань) толщиной 0,2–0,5 мм, предотвращающий пробой обмотки на сердечник. При выборе изоляции учитывают класс нагревостойкости (например, полиимид для температур до 220°C).

Сердечник статора имеет цилиндрическую форму с внутренним диаметром, определяемым габаритами ротора и воздушным зазором (0,2–1,5 мм в зависимости от мощности). Для двигателей до 100 кВт зазор обычно составляет 0,3–0,5 мм, что обеспечивает баланс между потерями и пусковым моментом. Пазы сердечника бывают полузакрытыми (для всыпных обмоток) или открытыми (для жестких катушек). Глубина паза влияет на индуктивность обмотки и выбирается из расчета плотности тока (4–6 А/мм² для медных проводников).

При проектировании статора критически важно соблюдать симметрию обмоток: отклонение сопротивления фаз не должно превышать 3–5%, иначе возникает дисбаланс токов, перегрев и вибрация. Для проверки используют мост постоянного тока или анализатор обмоток. В процессе эксплуатации контролируют состояние изоляции мегомметром (сопротивление должно быть не менее 0,5 МОм при 500 В). При ремонте обмоток рекомендуется применять провода с аналогичным сечением и изоляцией, чтобы избежать изменения электромагнитных характеристик.

Ротор с короткозамкнутой обмоткой: особенности исполнения и материалы

Короткозамкнутый ротор (беличья клетка) – основной тип ротора в асинхронных двигателях мощностью до 100 кВт. Его конструкция состоит из стержней, замкнутых накоротко кольцами с торцов, без изоляции между обмоткой и магнитопроводом. Такая схема исключает необходимость в щеточно-коллекторном узле, снижая эксплуатационные затраты и повышая надежность.

Стержни ротора изготавливают методом литья под давлением или штамповки. Литые конструкции преобладают в двигателях мощностью свыше 5 кВт: алюминий или его сплавы (АК12, АК9) заливают в пазы шихтованного магнитопровода, формируя монолитную клетку. Штампованные стержни из меди или латуни применяют в высокоскоростных машинах (свыше 3000 об/мин), где требуется повышенная механическая прочность.

Материалы для короткозамкнутой обмотки выбирают по критериям:

• электропроводность (медь – 58 МСм/м, алюминий – 37 МСм/м);
• удельное сопротивление (влияет на пусковые токи и КПД);
• температурный коэффициент расширения (должен соответствовать материалу магнитопровода);
• стоимость и технологичность (алюминий дешевле меди на 30–40%).

Алюминиевые роторы доминируют в массовом производстве из-за низкой плотности (2,7 г/см³ против 8,9 г/см³ у меди) и простоты литья. Однако при температурах свыше 150°C алюминий теряет прочность, что ограничивает его применение в двигателях с частыми пусками или перегрузками. Медные стержни, несмотря на высокую стоимость, обеспечивают на 10–15% меньшие потери и работают при температурах до 200°C.

Форма пазов ротора влияет на электромагнитные характеристики двигателя. Наиболее распространены:

• круглые пазы – просты в изготовлении, но увеличивают пусковые токи;
• овальные или грушевидные – снижают эффект вытеснения тока, улучшая пусковые свойства;
• двойные клетки (пусковая и рабочая) – применяют в двигателях с тяжелыми условиями пуска (например, в компрессорах).

Замыкающие кольца ротора выполняют из того же материала, что и стержни. Их сечение рассчитывают с запасом по току, так как через них протекает суммарный ток всех стержней. Для алюминиевых роторов толщина колец составляет 10–15 мм, для медных – 5–10 мм. Кольца часто снабжают лопатками для улучшения вентиляции, особенно в закрытых двигателях.

Термическая обработка ротора критична для стабильности параметров. Алюминиевые литые роторы подвергают отжигу при 300–350°C для снятия внутренних напряжений. Медные стержни проходят рекристаллизационный отжиг при 500–600°C, что повышает пластичность и снижает риск трещин при вибрациях. Несоблюдение режимов термообработки приводит к деформации клетки и увеличению потерь на 5–8%.

Контроль качества короткозамкнутого ротора включает:

1. визуальный осмотр на отсутствие раковин, трещин и недоливов (для литых конструкций);
2. измерение сопротивления обмотки (допустимое отклонение – ±5% от расчетного);
3. испытание на механическую прочность (ротор должен выдерживать частоту вращения на 20% выше номинальной);
4. проверку балансировки (допустимый дисбаланс – не более 0,5 г·см для двигателей мощностью до 10 кВт).

В двигателях специального назначения (например, взрывозащищенных) применяют биметаллические роторы: стержни из меди, а замыкающие кольца – из алюминия. Такое сочетание снижает массу ротора на 15–20% при сохранении высокой электропроводности. Для работы в агрессивных средах используют покрытия стержней никелем или оловом толщиной 10–20 мкм.

Как формируется вращающееся магнитное поле в трехфазной обмотке

Вращающееся магнитное поле в трехфазном асинхронном двигателе возникает благодаря сдвигу фаз токов в обмотках статора на 120 электрических градусов. Каждая из трех обмоток, расположенных под углом 120° друг к другу, создает пульсирующее магнитное поле, амплитуда которого изменяется по синусоидальному закону. При подаче трехфазного напряжения токи в обмотках достигают максимума последовательно, что приводит к суммированию их магнитных полей в пространстве и времени.

Для наглядного понимания процесса рассмотрим момент времени, когда ток в первой фазе максимален, а в двух других – равен половине амплитуды с противоположным знаком. Вектор магнитного поля первой обмотки направлен вдоль ее оси, а поля второй и третьей обмоток – под углом 60° к ней. Результирующий вектор магнитного поля смещается на 60° относительно исходного положения. Через 1/6 периода (3,33 мс при частоте 50 Гц) аналогичный сдвиг повторяется, обеспечивая непрерывное вращение поля.

Скорость вращения магнитного поля, называемая синхронной, определяется формулой n₁ = 60f/p, где f – частота питающей сети, p – число пар полюсов. Для стандартной сети 50 Гц и двухполюсной обмотки (p=1) синхронная скорость составит 3000 об/мин. Увеличение числа пар полюсов снижает скорость пропорционально: при p=2 – 1500 об/мин, при p=3 – 1000 об/мин. Это позволяет подбирать двигатели под конкретные задачи без изменения частоты сети.

Ключевым условием формирования кругового вращающегося поля является симметрия токов в фазах. Асимметрия более 5% приводит к эллиптичности поля, что снижает КПД двигателя на 10–15% и увеличивает вибрации. Для контроля симметрии используют токовые клещи или анализаторы качества электроэнергии. При обнаружении дисбаланса проверяют сопротивление обмоток (допустимое отклонение – не более 3%) и целостность питающих кабелей.

В двигателях с короткозамкнутым ротором вращающееся поле индуцирует токи в стержнях ротора, создавая собственное магнитное поле. Взаимодействие этих полей порождает электромагнитный момент, заставляющий ротор вращаться. Скольжение – разница между синхронной скоростью и фактической скоростью ротора – составляет 2–8% в номинальном режиме. Для точного расчета скольжения используют формулу s = (n₁ – n₂)/n₁, где n₂ – скорость ротора.

При проектировании обмоток статора шаг катушек выбирают равным полюсному делению или укороченным на 1/3 для снижения гармоник. Например, для четырехполюсного двигателя (p=2) полюсное деление составляет 90 электрических градусов, а укороченный шаг – 60°. Это уменьшает пульсации момента на 20–30% и снижает шум на 5–7 дБ. Для проверки правильности укладки обмоток применяют метод «бегущей волны» с использованием генератора низкой частоты и осциллографа.

Принцип возникновения скольжения и его влияние на частоту вращения ротора

Скольжение в асинхронном двигателе возникает из-за разницы между синхронной частотой вращения магнитного поля статора (n₁) и фактической частотой вращения ротора (n₂). Синхронная частота определяется по формуле n₁ = 60f/p, где f – частота питающей сети (обычно 50 Гц), p – число пар полюсов. Например, для двигателя с двумя парами полюсов (p=2) при f=50 Гц n₁ составит 1500 об/мин. Ротор, однако, никогда не достигает этой скорости, так как для индуцирования в его обмотках ЭДС и создания момента требуется относительное движение между полем статора и ротором.

Скольжение (s) выражается в процентах или долях единицы: s = (n₁ — n₂)/n₁. При пуске двигателя скольжение максимально (s=1), а по мере разгона ротора уменьшается до номинального значения, которое для большинства промышленных двигателей составляет 2–5%. Например, при n₁=1500 об/мин и номинальном скольжении 4% фактическая частота вращения ротора составит 1440 об/мин. Эта разница критична для генерации момента: при s=0 ток в роторе отсутствует, и двигатель не развивает полезной мощности.

Зависимость момента от скольжения описывается механической характеристикой двигателя. В рабочем диапазоне (s от 0 до s_кр, где s_кр – критическое скольжение, обычно 10–20%) момент пропорционален скольжению. При превышении s_кр момент резко падает, что приводит к опрокидыванию двигателя. Для двигателя мощностью 11 кВт с s_кр=15% максимальный момент достигается при n₂=1275 об/мин (n₁=1500 об/мин). Это определяет допустимый диапазон нагрузок: превышение момента нагрузки над критическим вызывает остановку ротора.

Частота тока в роторе (f₂) связана со скольжением соотношением f₂ = s·f. При номинальном режиме (s=4%) и f=50 Гц f₂ составит 2 Гц. Эта низкая частота обуславливает малые потери в роторе на вихревые токи и гистерезис, что повышает КПД двигателя. Однако при пуске (s=1) f₂=50 Гц, что приводит к значительным потерям и нагреву ротора. Для ограничения пусковых токов применяют устройства плавного пуска или частотные преобразователи, снижающие f при разгоне.

Влияние скольжения на энергоэффективность проявляется через потери в роторе: P_эл2 = s·P_эм, где P_эм – электромагнитная мощность. При s=5% и P_эм=10 кВт потери в роторе составят 500 Вт. Снижение скольжения за счет оптимизации конструкции (например, уменьшения сопротивления обмотки ротора) позволяет повысить КПД на 1–3%. Однако чрезмерное снижение s ухудшает пусковые характеристики: двигатель с s_ном=1% будет иметь низкий пусковой момент, что неприемлемо для нагрузок с высоким моментом инерции.

Регулирование частоты вращения ротора возможно изменением скольжения. На практике используют два метода: изменение напряжения питания (снижение U уменьшает момент и увеличивает s) или введение добавочного сопротивления в цепь ротора (для двигателей с фазным ротором). Например, при увеличении сопротивления ротора в 2 раза критическое скольжение возрастает пропорционально, что расширяет диапазон регулирования частоты вращения до 50% от n₁. Однако этот метод сопровождается ростом потерь и снижением КПД, поэтому применяется только для кратковременного регулирования.

Для точного расчета скольжения в эксплуатационных условиях используют данные паспортной таблички двигателя. Например, если на шильдике указано n_ном=1450 об/мин при f=50 Гц, то s_ном = (1500 — 1450)/1500 = 0,033 (3,3%). При изменении нагрузки скольжение корректируют по формуле s = s_ном·(M/M_ном), где M – текущий момент. Для двигателя с M_ном=70 Н·м и M=50 Н·м скольжение составит 2,36%. Контроль скольжения в реальном времени позволяет диагностировать перегрузки: увеличение s на 30% от номинального значения сигнализирует о необходимости снижения нагрузки или проверки механической части.
