Снятый двигатель требует проверки компрессии для оценки состояния поршневой группы, клапанов и прокладок. Метод отличается от диагностики на установленном моторе: отсутствует влияние стартера, топливной системы и зажигания. Измерения проводятся при температуре деталей 15–25°C – холодный двигатель исключает тепловое расширение, искажающее результаты. Для работы понадобится компрессометр с резьбовым наконечником (диапазон измерений 0–30 бар), динамометрический ключ и набор адаптеров под свечные колодцы.
Перед началом снимите все свечи зажигания (или форсунки для дизеля) и проверьте их состояние: масляный нагар на электродах указывает на износ маслосъемных колец, сухой черный налет – на богатую смесь или негерметичность клапанов. Продуйте свечные колодцы сжатым воздухом (4–6 бар), чтобы исключить попадание грязи в цилиндры. Убедитесь, что дроссельная заслонка полностью открыта – это критично для точного замера.
Вкрутите компрессометр в первый цилиндр, затянув адаптер с усилием 12–15 Н·м. Прокрутите коленвал вручную (ключом на гайке шкива) или с помощью пневматического гайковерта до достижения верхней мертвой точки (ВМТ) такта сжатия. Контролируйте положение по меткам на маховике или шкиве распредвала. Сделайте 5–7 оборотов коленвала, фиксируя максимальное значение на манометре. Повторите процедуру для остальных цилиндров, записывая показания.
Разница компрессии между цилиндрами не должна превышать 10% от максимального значения. Для бензиновых двигателей нормальный диапазон – 10–14 бар, для дизелей – 20–30 бар. Падение ниже 8 бар (бензин) или 18 бар (дизель) сигнализирует о критическом износе. Если показания занижены равномерно, проверьте герметичность клапанов и прокладки ГБЦ. При разнице более 15% между цилиндрами диагностируйте залегание колец или прогар клапана.
Для уточнения диагноза залейте в цилиндр 10–15 мл моторного масла через свечное отверстие и повторите замер. Рост компрессии на 2–3 бара указывает на износ поршневых колец, отсутствие изменений – на негерметичность клапанов или прокладки. Не используйте масло для дизельных двигателей с сажевым фильтром – оно может исказить результаты из-за высокой вязкости.
Необходимые инструменты и подготовка рабочего места
Для проверки компрессии на снятом двигателе потребуется набор специализированных инструментов, без которых процедура невозможна или будет выполнена с ошибками. Основной прибор – компрессометр с набором адаптеров под разные типы свечных колодцев (резьбовые M14×1,25 или M18×1,5, а также конические). Диапазон измерения должен составлять не менее 0–30 бар для бензиновых двигателей и 0–60 бар для дизельных. Дополнительно понадобятся: динамометрический ключ (для затяжки свечей с усилием 15–25 Н·м), пусковая рукоятка или стартер с дистанционным управлением, манометр для проверки давления масла (если двигатель частично собран), а также набор головок и удлинителей для демонтажа свечей или форсунок. Для дизелей обязателен адаптер под форсуночные отверстия, так как стандартные компрессометры не подходят.
- Рабочее место должно быть оборудовано подъемником или прочной опорной рамой, способной выдержать вес блока цилиндров (например, для двигателя ВАЗ-2108 – не менее 100 кг, для дизеля Cummins ISF2.8 – до 250 кг). Поверхность стола или верстака очистите от масла, стружки и посторонних предметов – даже мелкие частицы могут попасть в цилиндры и повредить зеркало. Обеспечьте хорошее освещение (светодиодная лампа с магнитным креплением или переносной прожектор на 10 000 люкс), особенно при работе с двигателями с глубокими колодцами (например, Subaru EJ20). Подготовьте емкость для слива остатков масла из поддона и ветошь из безворсового материала (микрофибра или хлопок) – синтетические ткани оставляют волокна. Перед началом работ отключите аккумулятор и снимите высоковольтные провода или катушки зажигания, чтобы исключить случайный запуск.
- Для точности измерений двигатель должен быть прогрет до рабочей температуры (70–90°C), но не горячее – это снижает риск ожогов и деформации резьбы при установке компрессометра. Если мотор снят давно, проверьте состояние прокладки ГБЦ и сальников: течь масла в камеру сгорания исказит результаты. При работе с дизелями убедитесь, что топливная система разгерметизирована (отключены форсунки или ТНВД), иначе топливо под давлением может выплеснуться при прокрутке. Зафиксируйте коленвал от проворачивания (например, заклинив маховик через технологическое отверстие) – это предотвратит смещение поршней во время установки компрессометра.
Демонтаж свечей зажигания и подготовка цилиндров
Перед проверкой компрессии на снятом двигателе свечи зажигания демонтируют в строгой последовательности, начиная с первого цилиндра. Используйте торцевой ключ на 16 или 21 мм (в зависимости от модели двигателя) с удлинителем и карданным шарниром для доступа к свечам в глубоких колодцах. Если свеча «прикипела», нанесите на резьбу проникающую смазку (например, WD-40) и выждите 10–15 минут – попытка выкрутить силой приведёт к срыву резьбы в головке блока.
После демонтажа свечей осмотрите их состояние: чёрный маслянистый нагар указывает на износ маслосъёмных колец или направляющих клапанов, сухой белый налёт – на обеднённую смесь или перегрев. Проверьте зазор между электродами: для большинства бензиновых двигателей он составляет 0,7–0,9 мм. При отклонении более чем на 0,1 мм свечи заменяют, иначе показания компрессии будут искажены.
Подготовка цилиндров включает очистку камер сгорания от нагара и масляных отложений. Для этого через свечные отверстия залейте в каждый цилиндр 20–30 мл керосина или специального очистителя (например, Liqui Moly Ventil Sauber) и оставьте на 1–2 часа. Затем прокрутите коленвал стартером 5–7 секунд, чтобы жидкость распределилась по стенкам. Остатки удалите сжатым воздухом под давлением 6–8 бар, направляя струю в свечные колодцы.
Проверьте герметичность клапанов: установите поршень проверяемого цилиндра в ВМТ такта сжатия (оба клапана закрыты), затем подайте воздух под давлением 2–3 бар через свечное отверстие. Утечка через впускной коллектор свидетельствует о негерметичности впускного клапана, через выпускной – выпускного. Если воздух выходит через маслозаливную горловину или щуп, проблема в поршневых кольцах или гильзе.
Для точной диагностики компрессии убедитесь, что дроссельная заслонка полностью открыта – это исключит влияние разрежения на показания. На двигателях с механическим приводом заслонки зафиксируйте её в открытом положении отвёрткой или специальным приспособлением. На инжекторных моторах отсоедините разъём датчика положения дроссельной заслонки (ДПДЗ) и подайте на контакты напряжение 5 В – заслонка откроется полностью.
Завершающий этап – установка адаптера компрессометра. Используйте резиновую конусную насадку для герметизации свечного отверстия или резьбовой адаптер (если предусмотрен производителем двигателя). Перед замером прокрутите коленвал стартером 3–4 секунды, чтобы удалить остатки очистителя и масла из цилиндров – это предотвратит гидравлический удар и искажение результатов.

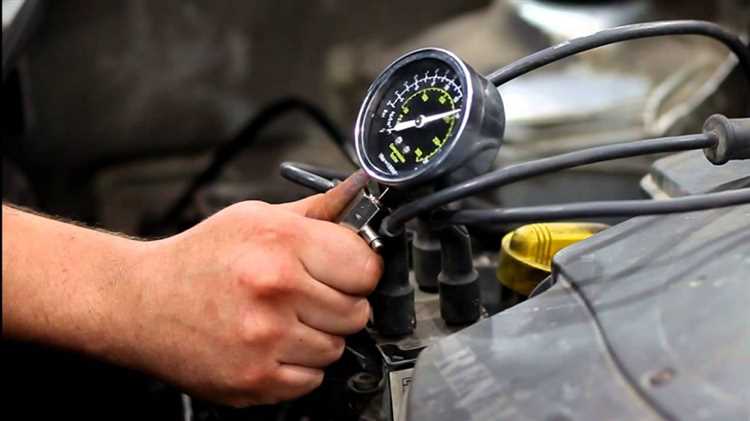

Установка компрессометра в первый цилиндр
Перед началом убедитесь, что двигатель остыл до температуры не выше 30°C – горячий блок цилиндров может исказить показания из-за теплового расширения металла. Снимите высоковольтный провод со свечи первого цилиндра, предварительно промаркировав его, чтобы избежать ошибок при обратной сборке. Если на проводе есть резиновый наконечник, проверьте его целостность: трещины или оплавления могут привести к утечке тока и некорректным результатам.
Выкрутите свечу зажигания специальным ключом с удлинителем, удерживая его строго перпендикулярно головке блока. При наличии нагара на свече очистите резьбу металлической щеткой, но не используйте абразивные материалы – они могут повредить керамический изолятор. Осмотрите электроды: черный маслянистый налет указывает на износ маслосъемных колец, сухой серый – на нормальную работу.
Подберите адаптер компрессометра, соответствующий типу свечного отверстия. Для большинства бензиновых двигателей подходит резьбовой адаптер M14×1,25 или M18×1,5, но на некоторых моделях (например, старых ВАЗ) может потребоваться конический уплотнитель без резьбы. Проверьте уплотнительное кольцо на адаптере: даже микроскопические повреждения приведут к утечке воздуха и заниженным показаниям.
Вверните адаптер в свечное отверстие от руки до упора, затем затяните динамометрическим ключом с моментом 12–15 Н·м. Превышение усилия чревато срывом резьбы в алюминиевой головке блока – ремонт потребует снятия ГБЦ и нарезания новой резьбы. Если адаптер не вкручивается свободно, не применяйте силу: возможно, в отверстии остались частицы нагара или повреждена резьба.
Подсоедините шланг компрессометра к адаптеру, убедившись в надежной фиксации быстросъемного соединения. На моделях с манометром на гибком шланге (например, Jonnesway AG040001) избегайте перегибов – они создают дополнительное сопротивление и искажают показания. Для двигателей с турбонаддувом используйте компрессометр с диапазоном измерений до 30 бар, для атмосферных – до 20 бар.
Перед прокруткой коленвала отключите систему зажигания, сняв разъем с катушки или отсоединив центральный провод от трамблера. На инжекторных двигателях дополнительно отключите топливный насос, вынув предохранитель или реле. Это предотвратит подачу топлива в цилиндры и возможное возгорание паров при прокрутке стартером.
Попросите помощника прокрутить стартер, удерживая педаль газа в пол – на двигателях с электронной дроссельной заслонкой это откроет клапан на максимум, обеспечив свободный впуск воздуха. Время прокрутки не должно превышать 5 секунд: более длительная работа стартера приводит к перегреву обмоток и разрядке аккумулятора. Зафиксируйте показания манометра после 4–5 оборотов коленвала – стабильное значение указывает на завершение такта сжатия.
Если компрессия ниже нормы (для бензиновых двигателей – 10–14 бар, для дизельных – 20–30 бар), повторите измерение, залив в цилиндр 10–15 мл моторного масла через свечное отверстие. Рост показаний на 2–3 бара укажет на износ поршневых колец, отсутствие изменений – на негерметичность клапанов или прокладки ГБЦ. Запишите результаты для каждого цилиндра: разница более 1 бара между ними свидетельствует о неравномерном износе.
Прокрутка коленвала и фиксация показаний манометра
Перед началом прокрутки убедитесь, что стартер отключен, а аккумулятор заряжен не менее чем на 75%. Подключите дистанционный выключатель стартера или используйте специальный инструмент для принудительного вращения коленвала через шкив. Для бензиновых двигателей достаточно 5–7 секунд прокрутки на цилиндр, для дизельных – 8–10 секунд из-за более высокой степени сжатия. Превышение времени приведет к перегреву стартера и искажению результатов.
Вращайте коленвал строго по часовой стрелке, если смотреть со стороны шкива. Для четырехцилиндровых рядных двигателей порядок проверки обычно 1-3-4-2, для V-образных – сначала левый ряд, затем правый. При каждом замере фиксируйте положение поршня в ВМТ такта сжатия: совместите метку на шкиве коленвала с указателем на блоке, а кулачки распредвала соответствующего цилиндра должны быть направлены вверх.
Манометр подключайте через переходник, соответствующий диаметру свечного отверстия (обычно 14 или 18 мм). Перед установкой нанесите на резьбу уплотнительную пасту или используйте медную шайбу – это предотвратит утечку давления. Затягивайте переходник динамометрическим ключом с моментом 12–15 Н·м для алюминиевых головок и 18–22 Н·м для чугунных.
Во время прокрутки следите за стрелкой манометра: она должна резко подняться до максимального значения и стабилизироваться. Если показания растут медленно или скачкообразно, это указывает на износ поршневых колец или негерметичность клапанов. Записывайте пиковое значение для каждого цилиндра с точностью до 0,1 бара. Разница между цилиндрами не должна превышать 10% от максимального показания – в противном случае требуется диагностика ЦПГ.
После фиксации показаний сбросьте давление в манометре, нажав на клапан сброса, и только затем отсоединяйте переходник. Не выкручивайте его под давлением – это может привести к травме или повреждению резьбы. Для дизельных двигателей с системой Common Rail перед проверкой отключите топливные форсунки, чтобы избежать впрыска топлива в цилиндры во время прокрутки.
При анализе результатов учитывайте поправку на температуру: при +20°C нормальная компрессия для бензиновых двигателей составляет 10–14 бар, для дизельных – 20–30 бар. Если температура окружающей среды ниже +10°C, прибавляйте 0,5 бара на каждые 5°C снижения. Для двигателей с наддувом допустимое значение может быть выше на 2–3 бара из-за конструктивных особенностей.
Проверка компрессии в остальных цилиндрах по порядку
После первого цилиндра переходите к проверке остальных в последовательности, соответствующей порядку работы двигателя. Для большинства 4-цилиндровых агрегатов это 1-3-4-2, для V6 – 1-5-3-6-2-4, для рядных 6-цилиндровых – 1-5-3-6-2-4. Используйте тот же компрессометр, предварительно сбросив показания до нуля. Перед каждым замером продувайте свечное отверстие сжатым воздухом (0,5–0,7 МПа) для удаления абразивных частиц, способных повредить зеркало цилиндра при прокрутке стартером.
- Установите компрессометр в следующее свечное отверстие, затянув резьбовой адаптер моментом 12–15 Н·м или плотно прижав резиновый наконечник.
- Прокрутите коленвал стартером 5–7 секунд (не менее 8–10 оборотов) при полностью открытой дроссельной заслонке. Зафиксируйте максимальное значение на манометре.
- Сравните показания с предыдущими: разница между цилиндрами не должна превышать 10% от максимального значения (например, при 12 атм допустимый разброс – ±1,2 атм).
- При отклонении более 15% проверьте герметичность клапанов (путем заливки 10–15 см³ моторного масла в цилиндр и повторного замера) или состояние поршневых колец.
- Записывайте результаты для каждого цилиндра с указанием температуры масла (должна быть 70–90°C) и оборотов прокрутки (не менее 200 об/мин).
Анализ полученных данных и сравнение с нормативными значениями
После измерения компрессии на снятом двигателе полученные значения сравнивают с заводскими нормативами, указанными в технической документации. Для большинства бензиновых двигателей нормальная компрессия составляет 10–14 бар, для дизельных – 20–30 бар. Допустимое отклонение между цилиндрами не должно превышать 1 бар для бензиновых и 2 бар для дизельных агрегатов. Если разница больше, это указывает на неравномерный износ или локальные повреждения.
При значениях ниже нормы на 10–15% проверяют состояние поршневых колец, клапанов и прокладки ГБЦ. Например, если заводская норма 12 бар, а фактическое значение 10 бар, вероятны залегание колец или износ гильз. Для дизелей падение компрессии до 18 бар при норме 25 бар сигнализирует о критическом износе ЦПГ или негерметичности форсунок.
Резкое снижение компрессии в одном цилиндре (на 30–50% от нормы) чаще всего вызвано прогаром клапана или трещиной в поршне. В таких случаях требуется разборка и визуальный осмотр деталей. Если значения во всех цилиндрах занижены равномерно, причиной может быть общий износ двигателя или неисправность системы газораспределения.
Для точной диагностики проводят дополнительные тесты: заливают 10–15 мл моторного масла в цилиндр и повторяют замер. Если компрессия вырастает на 2–3 бара, проблема в поршневых кольцах. Если изменений нет – неисправны клапаны или прокладка ГБЦ. У дизельных двигателей аналогичный тест помогает выявить износ плунжерных пар или распылителей форсунок.
Сравнение данных с предыдущими замерами (если они есть) позволяет отследить динамику износа. Например, падение компрессии на 1 бар за 20 000 км у бензинового двигателя указывает на ускоренный износ ЦПГ. Для дизелей критичным считается снижение на 3–4 бара за тот же пробег – это повод для капитального ремонта.
Нормативные значения зависят от степени сжатия двигателя. Для моторов с высокой степенью сжатия (11:1 и выше) компрессия может достигать 15–17 бар. У турбированных агрегатов допустимый разброс между цилиндрами ужесточается до 0,5 бара из-за повышенных нагрузок. Игнорирование этих нюансов приводит к ошибочной диагностике.
При анализе учитывают условия проведения замеров: температуру двигателя, состояние аккумулятора и стартера. Холодный двигатель показывает на 1–2 бара ниже из-за увеличенных зазоров. Слабый стартер занижает результаты на 10–15%, поэтому перед проверкой убедитесь в его исправности. Для дизелей критична температура масла – при +20°C компрессия может быть на 2–3 бара ниже, чем при +80°C.
Если компрессия выше нормы на 1–2 бара, проверяют наличие нагара на поршнях или клапанах. У дизелей это часто сопровождается детонацией и повышенным расходом топлива. В таких случаях рекомендуется промывка двигателя или замена масла на менее вязкое. Превышение нормы на 3 бара и более указывает на ошибки при сборке или неправильную регулировку фаз газораспределения.
Определение причин низкой компрессии в отдельных цилиндрах
Низкая компрессия в одном или нескольких цилиндрах указывает на локализованную неисправность. Первым шагом станет анализ показаний компрессометра: разница более 10% между цилиндрами требует детальной диагностики. Если значения в соседних цилиндрах близки, а в одном существенно ниже, вероятны повреждения поршневых колец, клапанов или прокладки головки блока.
Проверка состояния клапанов начинается с визуального осмотра их рабочих поверхностей и сёдел. Прогар выпускного клапана часто сопровождается чёрным нагаром на тарелке и характерным запахом выхлопных газов при прокрутке коленвала. Впускные клапаны страдают от износа направляющих втулок, что приводит к подсосу масла и образованию нагара, ухудшающего герметичность.
Износ или залегание поршневых колец диагностируется методом заливки 10–15 мл моторного масла в цилиндр через свечное отверстие. Если после этого компрессия резко возрастает (на 20–30%), проблема в кольцах. При отсутствии изменений дефект кроется в клапанах или прокладке ГБЦ. Залегшие кольца часто сопровождаются повышенным расходом масла и сизым дымом из выхлопной трубы.
Трещины в гильзе цилиндра или поршне выявляются эндоскопом или опрессовкой. Микротрещины на зеркале цилиндра приводят к утечке газов в картер, что фиксируется по падению давления при прокрутке стартером. В дизельных двигателях подобные дефекты часто возникают из-за термических перегрузок или детонации.
Повреждение прокладки головки блока между цилиндрами определяется по белому налёту на масляном щупе или эмульсии в расширительном бачке. Компрессия в соседних цилиндрах при этом может быть одинаково низкой. Для точной локализации используют течеискатель с ультрафиолетовым красителем или опрессовку системы охлаждения.
Износ направляющих втулок клапанов приводит к перекосу стержня и неплотному прилеганию тарелки к седлу. Симптомы – стук клапанов на холодную и повышенный расход масла. Диагностируется микрометром: зазор между стержнем и втулкой не должен превышать 0,15 мм для бензиновых и 0,2 мм для дизельных двигателей.
Неправильная регулировка тепловых зазоров клапанов вызывает их неполное закрытие, особенно на холодном двигателе. Проверка проводится щупом: для бензиновых моторов зазор впускных клапанов обычно составляет 0,15–0,25 мм, выпускных – 0,25–0,35 мм. Нарушение этих значений на 0,05 мм уже критично.
Коррозия или эрозия сёдел клапанов возникает из-за некачественного топлива или длительной эксплуатации на холостом ходу. Визуально проявляется в виде раковин и выкрашиваний на рабочей фаске. Восстановление требует фрезеровки сёдел с последующей притиркой клапанов. Без механической обработки герметичность не восстановить.
