Снятие панели автоматической коробки передач (АКПП) на Opel Astra J – задача, требующая точности и соблюдения последовательности действий. Модель оснащена 6-ступенчатой коробкой передач 6T40/6T45 (в зависимости от года выпуска и двигателя), которая интегрирована с электронным блоком управления. Перед началом работ убедитесь, что автомобиль зафиксирован на подъемнике или надежных опорах, а аккумулятор отключен – это предотвратит случайное срабатывание электрических систем.
Основные причины демонтажа панели АКПП: диагностика неисправностей соленоидов, замена датчиков (например, датчика скорости выходного вала или датчика температуры масла), ремонт гидроблока или устранение течей сальников. Работа осложняется необходимостью отсоединения многочисленных разъемов и тросов, а также слива трансмиссионной жидкости. Подготовьте инструменты: торцевые головки 10 мм, 13 мм, 17 мм, шестигранник 5 мм, динамометрический ключ, отвертку с плоским жалом и емкость для слива масла.

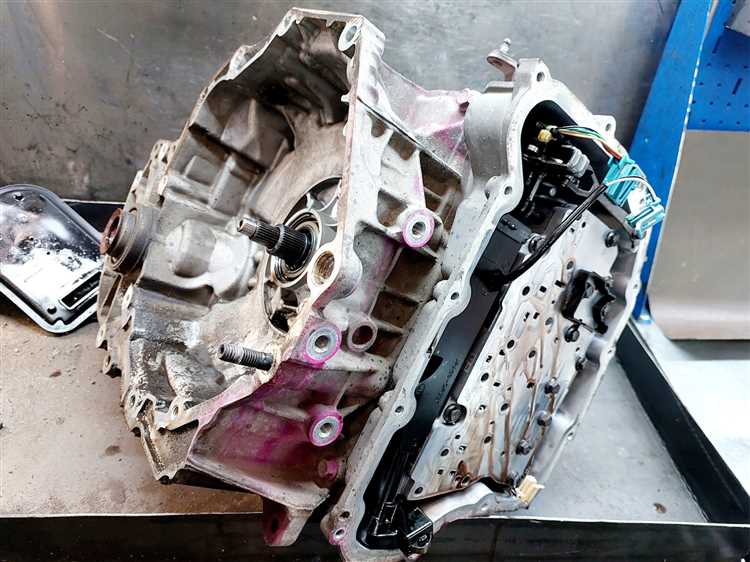

На Opel Astra J панель АКПП крепится к картеру коробки 12 болтами (размер M8 и M10), а также фиксируется направляющими штифтами. Особое внимание уделите разъему TCM (Transmission Control Module) – его повреждение приведет к ошибкам в работе коробки. Перед отсоединением троса селектора передач пометьте его положение, чтобы избежать проблем с регулировкой после сборки. Не допускайте попадания грязи в открытые полости коробки – это критично для гидравлической системы.
В процессе демонтажа потребуется снять поддон АКПП, что связано с риском утечки остатков масла. Используйте герметик Loctite 574 или аналогичный при обратной установке поддона – это предотвратит течи. Если цель работ – замена соленоидов, учитывайте, что на данной модели они часто выходят из строя из-за загрязнения продуктами износа фрикционов. После снятия панели осмотрите гидроблок на наличие металлической стружки и промойте его специализированным очистителем.
Необходимые инструменты и материалы для демонтажа панели АКПП
Для снятия панели АКПП на Opel Astra J потребуется набор специфических инструментов, адаптированных под конструкцию автомобиля. Основной комплект включает:
- Торцевые головки на 8, 10, 13 и 17 мм с удлинителями (желательно магнитными) – для болтов крепления панели и кожуха трансмиссии.
- Трещотка с динамометрическим ключом (диапазон 20–100 Н·м) – для контроля момента затяжки при обратной сборке.
- Отвёртки с плоским и крестовым шлицем (PH2, PZ2) – для снятия клипс и электрических разъёмов.
- Пластиковые лопатки или съёмники для панелей (например, из нейлона) – предотвращают повреждение пластиковых защёлок.
- Мультиметр – для проверки целостности проводки селектора АКПП перед демонтажем.
- Шестигранники на 5 и 6 мм – для винтов крепления декоративных накладок.
- Съёмник для стопорных колец (если требуется демонтаж тяг селектора).
Дополнительно подготовьте расходные материалы и вспомогательные средства: ветошь для протирки поверхностей, силиконовую смазку (для обработки резиновых уплотнителей после сборки), изоленту или термоусадочные трубки (для изоляции повреждённых проводов), а также контейнеры для мелких деталей (болтов, гаек, клипс). При работе с электрическими разъёмами используйте контактный очиститель (например, CRC Contact Cleaner) – окисление контактов часто становится причиной некорректной работы селектора. Если планируется замена панели, заранее приобретите оригинальный артикул 13321637 или проверенный аналог (например, Febi 44550).
Подготовка автомобиля: отключение аккумулятора и снятие центральной консоли
Перед началом работ снимите минусовую клемму аккумулятора, расположенного в моторном отсеке Opel Astra J. Используйте ключ на 10 мм для ослабления гайки на клемме, затем отсоедините провод и зафиксируйте его в стороне, чтобы избежать случайного контакта. Это предотвратит короткое замыкание и сброс настроек электронных систем, включая адаптации АКПП, которые потребуют повторной инициализации после сборки.
Для доступа к центральной консоли демонтируйте декоративную накладку вокруг селектора АКПП. Подденьте её пластиковым съёмником или плоской отвёрткой, начиная с переднего края, где находятся защёлки. Отсоедините разъём подсветки селектора, нажав на фиксатор пальцем, и аккуратно выньте накладку, избегая резких движений – пластик хрупкий и склонен к трещинам.
Открутите два винта Torx T20, крепящие нижнюю часть центральной консоли к кузову: один расположен под пепельницей, второй – за заглушкой рядом с кнопкой аварийной сигнализации. Снимите пепельницу, потянув её на себя, затем выньте заглушку тонкой отвёрткой. После этого консоль можно будет сдвинуть назад, но не полностью – мешают провода климат-контроля и аудиосистемы.
Отсоедините разъёмы от блока управления климатом и магнитолы. Для этого нажмите на фиксаторы разъёмов и потяните их вниз или в сторону – у Opel Astra J они часто закисают, поэтому может потребоваться WD-40. Если магнитола защищена кодом, заранее уточните его или подключите резервное питание через прикуриватель, чтобы избежать блокировки. Провода отложите в сторону, не допуская их натяжения.
Снимите облицовку тоннеля пола, потянув её вверх: она держится на пластиковых защёлках и не требует инструментов. Под ней обнаружится ещё один винт Torx T20, крепящий металлический кронштейн консоли к кузову. Открутите его, затем аккуратно приподнимите консоль, чтобы освободить её от направляющих. На этом этапе будьте осторожны с тросиком стояночного тормоза – он проходит под консолью и может быть повреждён при резком движении.
Перед окончательным снятием консоли проверьте наличие скрытых креплений: у некоторых модификаций Astra J под подстаканниками или в нише для мелочей могут быть дополнительные винты. Если консоль не поддаётся, не применяйте силу – осмотрите её на предмет защёлок или заглушек, которые могли остаться незамеченными. После демонтажа уложите консоль на мягкую поверхность, чтобы не поцарапать пластик.
Демонтаж декоративных накладок и облицовки вокруг селектора АКПП
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. На Opel Astra J декоративные элементы вокруг селектора АКПП крепятся на защёлках и винтах, скрытых под заглушками. Основные зоны фиксации: передняя часть панели под селектором, боковые накладки и центральный тоннель.
Снимите резиновый коврик под селектором, потянув его вверх с передней стороны. Под ним обнаружите два пластиковых фиксатора, удерживающих переднюю часть облицовки. Аккуратно подденьте их плоской отвёрткой с тонким жалом, избегая сильного нажима – пластик хрупкий и может треснуть. После освобождения фиксаторов потяните переднюю часть накладки на себя, высвобождая её из пазов.
- Боковые накладки (левая и правая) крепятся на трёх точках: две защёлки сверху и один винт снизу. Винт скрыт под заглушкой – подденьте её отвёрткой и выкрутите крестовой отвёрткой Torx T20.
- После удаления винта сдвиньте накладку вперёд, чтобы высвободить её из зацепления с центральным тоннелем. Не тяните вверх – верхние защёлки сломаются.
- Повторите процедуру для второй накладки.
Центральная облицовка вокруг селектора удерживается на четырёх защёлках: две спереди и две сзади. Начните с передних – вставьте отвёртку в щель между панелью и облицовкой у основания селектора, аккуратно отожмите защёлку и приподнимите край. Переместитесь к задней части, повторив действие. Если облицовка не поддаётся, проверьте наличие дополнительных винтов под пепельницей или подстаканниками – на некоторых модификациях они присутствуют.
После снятия облицовки отсоедините разъёмы подсветки селектора и кнопки блокировки (если есть). Разъёмы имеют фиксаторы – нажмите на них пальцем или отвёрткой, прежде чем тянуть. Не дёргайте провода: на Opel Astra J они часто ломаются у основания из-за жёсткой фиксации в пластике.
При обратной установке сначала подключите разъёмы, затем защёлкните заднюю часть облицовки, после – переднюю. Боковые накладки вставляйте под углом, заводя верхние защёлки в пазы, затем прижмите до щелчка. Винты закручивайте с усилием 2–3 Н·м – перетяжка приведёт к растрескиванию пластика.
Если после сборки остались зазоры или накладки не садятся плотно, проверьте наличие посторонних предметов в пазах или деформацию защёлок. На Astra J часто встречается заводской брак – сломанные фиксаторы на левой боковой накладке. В этом случае замените деталь или зафиксируйте её на двухкомпонентный клей для пластика.
Отсоединение электрических разъемов и тросов управления коробкой передач
Перед началом работ отключите отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. На Opel Astra J основные разъемы АКПП расположены на верхней части коробки: 16-контактный разъем блока управления (TCM) и 4-контактный датчика скорости. Для их отсоединения нажмите на фиксатор (обычно серого или черного цвета) и потяните разъем вверх, избегая перекосов. Если фиксатор не поддается, используйте пластиковый клин или отвертку с плоским жалом, но не прилагайте чрезмерных усилий – корпус разъема хрупкий.
Трос селектора передач крепится к рычагу переключения на коробке через пластиковый зажим с металлической скобой. Чтобы снять трос, сожмите скобу плоскогубцами и одновременно потяните зажим в сторону от рычага. Если трос закис, обработайте соединение проникающей смазкой (например, WD-40) и дайте постоять 10–15 минут. Второй конец троса (в салоне) отсоединяется аналогично, но требует предварительного снятия центральной консоли.
Дополнительно на АКПП Opel Astra J может присутствовать разъем датчика положения селектора (2-контактный, белого цвета) и разъем соленоидов (6-контактный, черный). При отсоединении соленоидов запомните или сфотографируйте порядок подключения – неправильная установка приведет к ошибкам в работе коробки. Все разъемы перед отключением осмотрите на предмет коррозии или повреждений изоляции; при обнаружении дефектов замените проводку или контакты.
После отсоединения всех электрических разъемов и тросов закрепите их проволокой или пластиковыми стяжками к кузову, чтобы избежать случайного повреждения при демонтаже панели. Проверьте отсутствие натяжения проводов – они должны свободно провисать. Если в процессе работы потребуется отвести жгут проводов в сторону, используйте мягкую подкладку (например, ветошь), чтобы не повредить изоляцию о края металлических деталей.
Снятие креплений и фиксаторов панели АКПП к кузову автомобиля
Перед началом работ отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание проводки. На Opel Astra J панель АКПП крепится к кузову через комбинацию болтов, пластиковых фиксаторов и металлических зажимов. Основные точки крепления расположены по периметру нижней части панели: два болта M8 с головкой на 13 мм у левого и правого краев, а также три пластиковых пистона в центральной зоне.
Для доступа к болтам потребуется снять декоративную накладку под рулевой колонкой – она держится на двух защелках и одном винте Torx T20. После демонтажа накладки откроется доступ к левому болту, который часто покрыт защитной резиновой заглушкой. Правый болт скрыт за пластиковой крышкой воздуховода – ее можно поддеть плоской отверткой, избегая повреждения защелок.
Пластиковые пистоны извлекаются специальным съемником или тонкой плоской отверткой, вставленной под шляпку. Приложите усилие строго вертикально, чтобы не сломать фиксаторы – они выполнены из хрупкого полиамида. Если пистон не поддается, прогрейте его строительным феном в течение 10–15 секунд: материал размягчится, и риск поломки снизится.
Металлические зажимы, удерживающие панель в верхней части, расположены за блоком климат-контроля. Их два: один слева, другой справа. Для снятия потребуется отжать фиксирующие язычки тонкой отверткой, одновременно потянув панель на себя. Зажимы часто окисляются – в этом случае обработайте их WD-40 и дайте пропитаться 5 минут перед демонтажем.
В нижней части панели, рядом с педальным узлом, находится дополнительный фиксатор в виде металлической скобы. Она крепится одним болтом M6 с головкой на 10 мм. Болт часто закисает – используйте ударную отвертку или предварительно нанесите проникающую смазку. После откручивания скоба снимается движением вниз и на себя.
При снятии панели обратите внимание на электрические разъемы: датчик положения селектора и концевик стоп-сигнала. Их необходимо отсоединить, нажав на фиксаторы и потянув колодки на себя. Разъемы имеют ключ, поэтому перепутать их невозможно. Если колодка не снимается, проверьте наличие дополнительных защелок – иногда они скрыты под резиновыми уплотнителями.
После демонтажа всех креплений панель можно извлекать. Делайте это аккуратно, наклоняя ее в сторону салона под углом 30–40 градусов, чтобы не повредить тяги селектора АКПП. Если панель застревает, проверьте наличие скрытых фиксаторов – на Opel Astra J они могут располагаться за блоком предохранителей или в зоне крепления подушки безопасности пассажира.
Извлечение панели селектора АКПП из посадочного места
После демонтажа облицовки отсоедините разъемы подсветки и датчика положения селектора. Разъем подсветки – стандартный двухконтактный, фиксируется защелкой, которую нужно отжать тонкой отверткой. Разъем датчика – четырехконтактный, с пластиковым фиксатором, требующим нажатия сверху для освобождения. Потяните разъемы строго по оси, избегая перекосов, чтобы не повредить контакты.
Следующий шаг – освобождение троса селектора от рычага на коробке передач. На Opel Astra J трос крепится пластиковым фиксатором с защелкой, которую нужно сжать пальцами и потянуть трос на себя. Если фиксатор не поддается, используйте плоскогубцы с узкими губками, но действуйте аккуратно – пластик хрупкий и может треснуть при чрезмерном усилии.
Теперь переходите к боковым защелкам панели. Вставьте плоскую отвертку в щель между панелью и центральной консолью с левой стороны, на уровне нижнего края селектора. Аккуратно отожмите защелку, одновременно потянув панель на себя. Повторите действие с правой стороны. Если панель не поддается, проверьте, не осталось ли незамеченных креплений – иногда дополнительный винт прячется под резиновым уплотнителем.
После освобождения боковых защелок панель останется удерживаться центральным креплением. Оно расположено под декоративной накладкой селектора, которую можно поддеть отверткой с плоским жалом. Под накладкой скрыт винт Torx T15 – открутите его, удерживая панель, чтобы она не упала. Теперь панель можно извлечь движением вверх и на себя, избегая резких рывков.
При извлечении следите за положением троса селектора – он не должен перекручиваться или зацепляться за соседние элементы. Если трос слишком натянут, ослабьте его регулировку на коробке передач, повернув контргайку на 2–3 оборота против часовой стрелки. Это упростит последующую установку панели и предотвратит повреждение механизма.
После снятия панели осмотрите посадочное место на предмет загрязнений или повреждений. Удалите пыль и мусор сжатым воздухом или мягкой кистью. Особое внимание уделите контактам разъемов – окисление или коррозия могут стать причиной некорректной работы селектора. При необходимости очистите их спиртом и контактным спреем.
Если планируете замену панели, сравните маркировку новой и старой деталей. На Opel Astra J встречаются варианты с разными схемами подсветки (красная или белая) и конструкцией фиксаторов. Убедитесь, что новая панель совместима с вашей модификацией АКПП – код детали указан на обратной стороне старой панели или в сервисной документации.
