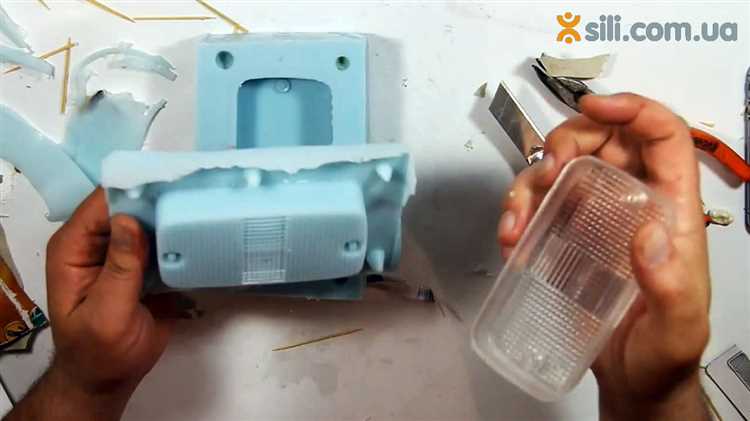

Пластиковые детали применяются в прототипировании, мелкосерийном производстве и даже в домашних мастерских. Для начала определите тип пластика: АБС (прочный, термостойкий), ПЭТ (прозрачный, химически стойкий) или Полипропилен (гибкий, устойчивый к износу). Каждый материал требует специфических параметров обработки: температура плавления АБС – 220–250°C, ПЭТ – 250–280°C. Выбор зависит от назначения детали и доступного оборудования.
Для литья под давлением потребуется пресс-форма из алюминия или стали. При проектировании учитывайте усадку материала: АБС дает 0,5–0,8%, полипропилен – 1,5–2%. Используйте программное обеспечение SolidWorks или Fusion 360 для создания 3D-модели с учетом уклонов (1–3°) и радиусов скруглений (0,5–1 мм). Это предотвратит деформацию детали при извлечении из формы.
Нагрев пластика проводите в экструдере или термопластавтомате. Температурный режим контролируйте термопарой: перегрев выше 280°C для большинства пластиков приводит к деструкции. Давление впрыска для АБС – 80–120 МПа, время выдержки под давлением – 5–15 секунд. Охлаждение формы водой или воздухом ускоряет цикл, но резкий перепад температур вызывает внутренние напряжения.
После извлечения детали удалите литники и облой. Для механической обработки используйте фрезы с твердосплавными пластинами (скорость резания 100–200 м/мин). Полировку проводите абразивными пастами или пламенем для глянцевой поверхности. Проверьте размеры штангенциркулем или координатно-измерительной машиной с точностью ±0,05 мм.
Выбор подходящего типа пластика для конкретной задачи
Полиэтилен низкой плотности (LDPE) и высокой плотности (HDPE) – оптимальные варианты для изделий, требующих гибкости и ударопрочности. LDPE (плотность 0,91–0,93 г/см³) подходит для упаковки, гибких трубок и крышек с уплотнителями, выдерживая температуры до +80°C. HDPE (плотность 0,94–0,97 г/см³) применяют для прочных контейнеров, бутылок и деталей с нагрузкой, сохраняя стабильность при −50°C до +120°C. Оба материала устойчивы к химикатам, но HDPE превосходит по жесткости и износостойкости.
Полипропилен (PP) – универсальный выбор для деталей с высокими требованиями к термостойкости и механической прочности. Температура плавления +160°C позволяет использовать его в автодеталях, медицинских инструментах и посуде для микроволновок. PP устойчив к кислотам, щелочам и спиртам, но теряет прочность при −20°C. Для улучшения ударопрочности добавляют эластомеры (например, EPDM), что расширяет применение в корпусах электроники и фитингах.
Поликарбонат (PC) незаменим там, где нужна прозрачность и ударопрочность: защитные экраны, линзы, детали медицинского оборудования. Материал выдерживает удары в 250 раз сильнее стекла, сохраняя оптические свойства при температурах от −40°C до +135°C. Однако PC чувствителен к УФ-излучению и растворителям (ацетон, бензин), поэтому требует стабилизаторов или покрытий. Для снижения стоимости часто смешивают с ABS, жертвуя частью прозрачности.

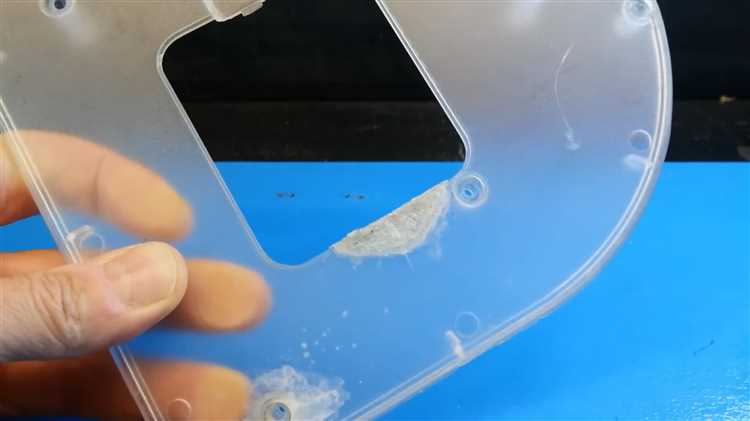

Подготовка 3D-модели детали перед производством
Первый шаг – проверка геометрии модели в специализированном ПО. Используйте MeshMixer, Blender или Netfabb для анализа замкнутости поверхностей (watertight). Модель должна быть единым замкнутым объёмом без разрывов, пересекающихся граней или внутренних полостей. Допустимое отклонение нормалей – не более 0,1 мм, иначе принтер или литьевая машина не смогут корректно интерпретировать данные. Экспортируйте файл в формате .STL с разрешением не ниже 0,05 мм для FDM-печати и 0,02 мм для SLA или литья под давлением.
Оптимизируйте толщину стенок с учётом материала и технологии. Для ABS минимальная толщина – 1,2 мм, для полипропилена – 0,8 мм, для поликарбоната – 1,5 мм. При литье под давлением избегайте резких переходов: радиус скругления должен быть не менее 0,5 мм, иначе в углах возникнут напряжения, ведущие к трещинам. Проверьте уклоны: для извлечения из пресс-формы требуется угол не менее 1,5° на вертикальных поверхностях. Используйте инструмент Draft Analysis в Fusion 360 или SolidWorks для автоматической проверки.
Удалите мелкие элементы, которые не выдержат нагрузок или усложнят производство. Детали размером менее 0,5 мм при FDM-печати часто отслаиваются, а при литье – забивают литниковые каналы. Если модель содержит резьбу, замените её на вставки или предусмотрите технологические отверстия для последующей нарезки. Для подвижных соединений оставляйте зазор не менее 0,2 мм: при усадке пластика меньший зазор приведёт к заеданию.
Разместите модель на платформе с учётом направления печати. Для FDM ориентируйте слои вдоль вектора наибольшей нагрузки: например, зубчатое колесо лучше печатать вертикально, чтобы слои не ломались под радиальной силой. При SLA избегайте горизонтальных плоскостей большого размера – они склонны к короблению. Добавьте опорные структуры для нависающих элементов под углом более 45°: в PrusaSlicer или Chitubox настройте плотность опор на уровне 15–20% для баланса прочности и лёгкости удаления.
Проведите симуляцию производства. В Moldflow или Simplify3D оцените заполнение формы, скорость охлаждения и вероятность усадки. Для литья под давлением критически важно равномерное распределение материала: толщина стенок не должна варьироваться более чем на 20%. При 3D-печати проверьте траекторию экструдера на отсутствие «пустот» в заполнении – они снижают прочность на 30–40%. Экспортируйте G-code с параметрами: для PLA – температура 200–210°C, скорость 50–60 мм/с; для PETG – 230–240°C, скорость 40 мм/с.
Создайте техническую документацию с допусками. Укажите критические размеры с точностью до 0,1 мм, например: «диаметр отверстия 10±0,1 мм». Для сборных узлов добавьте метки совмещения – выступы или пазы размером 2–3 мм. Приложите файл в формате .STEP для возможной доработки конструкторами. Если деталь будет окрашиваться, предусмотрите технологические уклоны для равномерного нанесения покрытия и избегайте глубоких карманов, где скапливается краска.

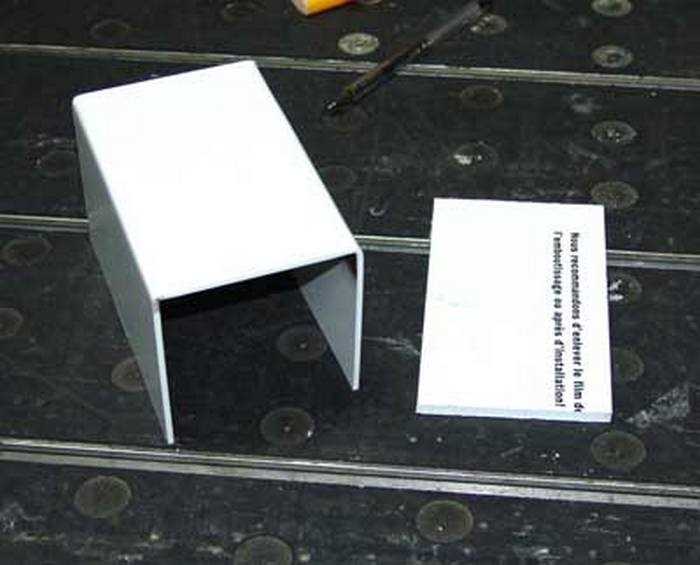

Настройка оборудования для литья или 3D-печати
Перед началом работы с термопластавтоматом (ТПА) проверьте температурные параметры материала. Для полипропилена (PP) оптимальный диапазон – 200–240°C, для ABS – 220–250°C, для поликарбоната (PC) – 280–310°C. Превышение температуры на 10–15°C ускоряет деградацию полимера, снижая прочность детали на 20–30%. Используйте пирометр для калибровки термопар: разница между показаниями датчика и фактической температурой сопла не должна превышать ±2°C.
Давление впрыска на ТПА зависит от вязкости расплава и геометрии детали. Для тонкостенных изделий (толщина ≤1 мм) требуется 80–120 МПа, для толстостенных (3–5 мм) – 40–70 МПа. Настройте профиль давления в три этапа: быстрое заполнение (70% давления), уплотнение (100%), выдержка под давлением (50–60%). Время впрыска рассчитывайте по формуле: t = (V × 0.8) / Q, где V – объем отливки (см³), Q – производительность насоса (см³/с).
Для 3D-принтеров с FDM-технологией калибровка стола критична. Допустимый зазор между соплом и платформой – 0.1–0.2 мм для сопел диаметром 0.4 мм. Используйте щуп или лист бумаги: при протягивании должно ощущаться легкое сопротивление. Для материалов с высокой усадкой (ABS, PETG) нагрейте стол до 80–110°C и нанесите клей-карандаш или специальный адгезив. При печати PLA достаточно 50–60°C и чистой стеклянной поверхности.
Скорость печати влияет на адгезию слоев и качество поверхности. Для PLA оптимальная скорость – 50–80 мм/с, для ABS – 30–60 мм/с. При превышении 100 мм/с возрастает риск расслоения и снижения прочности на 15–25%. Настройте скорость в слайсере по зонам: периметры – 30–50 мм/с, заполнение – 60–90 мм/с, поддержки – 40–70 мм/с. Для сопел диаметром 0.2 мм уменьшите скорость на 20–30% от стандартных значений.
В литьевых машинах контроль времени охлаждения предотвращает коробление. Рассчитайте его по эмпирической формуле: t = s² × k, где s – максимальная толщина стенки (мм), k – коэффициент материала (для PP – 2.5, для ABS – 3.0, для PC – 4.0). Например, для детали из ABS с толщиной 4 мм время охлаждения составит 48 секунд. Увеличение времени на 10% снижает внутренние напряжения на 12–18%.
Настройка экструдера 3D-принтера требует точной калибровки шагов на миллиметр (steps/mm). Для большинства принтеров с шаговыми двигателями NEMA 17 и редуктором 1:1 стандартное значение – 80–100 steps/mm. Проверьте фактическое значение, измерив длину экструдированного филамента: при подаче 100 мм реальная длина должна совпадать с точностью ±0.5 мм. Для Bowden-экструдеров увеличьте steps/mm на 5–10% из-за упругости трубки.
В литьевых формах критичен контроль температуры пресс-формы. Для PP поддерживайте 20–50°C, для ABS – 50–80°C, для PC – 80–120°C. Используйте терморегуляторы с точностью ±1°C и каналы охлаждения диаметром 6–8 мм. Расположите каналы на расстоянии 1.5–2 диаметров от полости формы: слишком близкое расположение вызывает неравномерное охлаждение, слишком далекое – увеличивает цикл на 15–20%. Для сложных деталей применяйте конформное охлаждение с лазерной сваркой.
Фильтрация воздуха в зоне печати снижает дефекты. Для PLA и PETG достаточно HEPA-фильтра с классом очистки H13 (эффективность 99.95%). Для ABS и нейлона установите угольный фильтр для поглощения стирола и формальдегида. Скорость воздушного потока должна составлять 0.3–0.5 м/с: при меньших значениях пары оседают на детали, при больших – нарушается адгезия слоев. Размещайте вытяжку на расстоянии 30–50 см от принтера для равномерного отвода загрязнений.
Особенности формовки пластика под давлением
Формовка под давлением – метод, при котором расплавленный пластик впрыскивается в пресс-форму под высоким давлением (обычно 50–150 МПа). Ключевой параметр – скорость впрыска: слишком медленная приводит к недоливу, быстрая – к дефектам типа струйного течения или подгаров. Для полипропилена оптимальная скорость составляет 50–100 мм/с, для поликарбоната – 100–200 мм/с. Давление удержания (20–80% от впрыска) компенсирует усадку материала при охлаждении, предотвращая утяжины.
Температурный режим критичен: перегрев вызывает деструкцию полимера, недогрев – неполное заполнение формы. Например, для ABS рекомендуемый диапазон – 220–260°C, для POM – 180–220°C. Температура формы также влияет на качество: при 40–80°C для аморфных пластиков (PS, PC) снижается внутреннее напряжение, для кристаллических (PA, POM) – 80–120°C для равномерной кристаллизации.
- Точность дозировки: избыток материала увеличивает время цикла и расход сырья, недостаток – недолив. Современные термопластавтоматы (ТПА) оснащены системами контроля массы впрыска с погрешностью ±0,1%.
- Время охлаждения: зависит от толщины стенки детали. Для стенки 2 мм при 20°C охлаждение занимает 10–15 с, для 4 мм – 30–45 с. Ускорение охлаждения на 10% сокращает цикл на 5–8%.
- Конструкция литниковой системы: горячеканальные формы снижают отходы на 30–50%, но требуют точного контроля температуры (±2°C). Холодноканальные дешевле, но увеличивают время цикла на 15–20%.
Внутренние напряжения – частая проблема при формовке. Их минимизируют за счет равномерного охлаждения, оптимальной геометрии формы и постобработки (отжиг при 80–120°C в течение 2–4 часов). Для деталей с толщиной стенки >3 мм рекомендуется использовать многогнездные формы с балансированной литниковой системой, чтобы избежать разницы в усадке.
Выбор материала влияет на параметры процесса. Например, стеклонаполненные пластики (PA6+30% стекловолокна) требуют давления впрыска на 20–30% выше, чем ненаполненные, из-за повышенной вязкости. Полимеры с высоким ПТР (индекс текучести расплава) легче заполняют форму, но склонны к провисанию при удержании давления. Для таких материалов (например, LDPE) рекомендуется снижать давление удержания на 10–15%.
Дефекты формовки часто связаны с неверными настройками. При короблении детали проверяют симметричность охлаждения, при облое – зазоры в форме (допуск не более 0,02 мм). Для устранения следов течения регулируют скорость впрыска и температуру расплава. Автоматизированные системы мониторинга (например, датчики давления в форме) позволяют выявлять отклонения в реальном времени и корректировать параметры с точностью до 1%.
Постобработка деталей: удаление литников и заусенцев
Литники и заусенцы – неизбежные артефакты литья под давлением, требующие механического удаления. Для пластиков типа ABS или поликарбоната оптимальна температура резки 180–220°C: при превышении материал оплавляется, ниже – трескается. Используйте термоножи с регулировкой нагрева или фрезерные станки с частотой вращения 12 000–18 000 об/мин для чистого среза без сколов. При работе с мягкими пластиками (полиэтилен, полипропилен) эффективны ручные кусачки с заточкой под 30° – они минимизируют деформацию кромки.
Заусенцы на внутренних углах или ребрах удаляют абразивными инструментами: для грубой обработки подойдут нейлоновые щетки с зерном P80–P120, для финишной – шлифовальные губки P320–P400. При обработке полиамида (PA6) избегайте перегрева: используйте прерывистое шлифование с охлаждением сжатым воздухом (давление 4–6 бар). Для деталей с допусками ±0,1 мм применяйте координатно-шлифовальные станки с алмазными кругами – они сохраняют геометрию без термических искажений.
Ручные методы актуальны для мелкосерийного производства. Скальпели с лезвиями №11 или №15 срезают литники у основания с точностью до 0,05 мм, но требуют фиксации детали в тисках с мягкими губками (силикон, резина). Для удаления облоя на криволинейных поверхностях используйте наждачную бумагу на поролоновой основе – она повторяет контуры без образования плоских участков. При работе с хрупкими пластиками (полистирол) предварительно нагрейте зону резки инфракрасным излучателем до 60–80°C, чтобы снизить риск микротрещин.
Автоматизированные решения сокращают время обработки на 70–90%. Роботизированные фрезерные комплексы с ЧПУ оснащают инструментом из твердого сплава (марки K10–K20) для обработки термопластов и полиуретанов. Программное обеспечение должно поддерживать адаптивную траекторию резания: например, при удалении литников на деталях с толщиной стенки 1,5–2 мм шаг фрезы не должен превышать 0,3 мм. Для контроля качества интегрируйте системы машинного зрения с разрешением 0,02 мм/пиксель – они выявляют остаточные заусенцы размером от 0,1 мм.
Финальная очистка критична для адгезии покрытий или склейки. После механической обработки удалите пыль и стружку сжатым воздухом (давление 2–3 бар) или ультразвуковой ванной с частотой 40 кГц. Для химической очистки используйте изопропиловый спирт (99,9%) или специализированные составы: например, для полиоксиметилена (POM) подходит раствор на основе метиленхлорида. Избегайте ацетона при работе с поликарбонатом – он вызывает растрескивание. Сушку проводите при 50–60°C в течение 15–30 минут для удаления остатков растворителя.
Методы шлифовки и полировки пластиковых поверхностей
Переход к финишной шлифовке требует последовательного уменьшения зернистости. После P240 используйте P400, затем P600 и P800, каждый раз меняя направление штрихов на 90° для равномерного снятия материала. На этом этапе критически важно удалить все риски от предыдущей обработки – оставшиеся царапины будут видны даже после полировки. Для сложных поверхностей применяйте шлифовальные губки с зернистостью P1000–P1500: они гибкие и повторяют контуры детали, не оставляя завалов.
Полировка пластика делится на механическую и химическую. Механический метод предполагает использование полировальных паст с оксидом алюминия или алмазной пылью. Для начальной стадии подойдет паста с размером частиц 3–5 мкм, наносимая на войлочный или фетровый круг. Скорость вращения полировального станка не должна превышать 1500–2000 об/мин: высокая скорость приводит к локальному перегреву и помутнению поверхности. Для ручной полировки используйте микрофибру или хлопковую ткань, втирая пасту круговыми движениями с равномерным нажимом.
Химическая полировка эффективна для прозрачных пластиков (акрил, поликарбонат) и основана на растворении микрошероховатостей специальными составами. Например, для ПММА применяют смесь метиленхлорида и изопропилового спирта в соотношении 1:1, наносимую кистью или тампоном. Время воздействия – 10–30 секунд, после чего поверхность промывают дистиллированной водой и сушат. Важно: работать только в хорошо проветриваемом помещении с использованием средств защиты, так как пары растворителей токсичны.
Для достижения зеркального блеска комбинируйте механическую и химическую полировку. После обработки пастой с частицами 1 мкм нанесите тонкий слой полироли на основе воска или силикона (например, Meguiar’s PlastX) и отполируйте мягкой тканью. Это заполняет микроцарапины и придает поверхности водоотталкивающие свойства. На финальном этапе используйте антистатическую салфетку, чтобы удалить пыль и предотвратить налипание ворсинок.
Контроль качества полировки проводите визуально и тактильно. Осветите деталь под углом 45° к источнику света: на идеально отполированной поверхности не должно быть матовых участков или бликов. Проведите пальцем по пластику – шероховатости ощущаются даже при минимальных дефектах. Для прозрачных деталей используйте поляризационные очки: они выявляют внутренние напряжения, которые могут привести к растрескиванию после полировки. При обнаружении дефектов вернитесь к шлифовке зернистостью P1000 и повторите процесс.
