На модификациях Lada Granta с 8-клапанным двигателем (11186, 11183) конструкция привода генератора не предусматривает автоматический натяжитель. Это упрощает механизм, но требует точного соблюдения последовательности действий при замене ремня. Ошибки в установке приводят к проскальзыванию, ускоренному износу или обрыву ремня, что чревато разрядом АКБ и перегревом двигателя.
Ремень генератора на Гранте без натяжителя имеет маркировку 6PK823 (длина 823 мм, 6 ручьев). Альтернативные варианты: Contitech 6PK825 или Gates 6PK823. Перед установкой проверьте состояние шкивов – на них не должно быть заусенцев, трещин или сильного износа. Особое внимание уделите шкиву коленвала: его биение не должно превышать 0,1 мм.
Для работы потребуются: ключ на 13 мм (для болта генератора), ключ на 17 мм (для регулировочного болта), монтировка или специальный инструмент для отвода генератора. Если ремень меняется впервые, зафиксируйте исходное положение генератора – это упростит последующую регулировку. Натяжение ремня проверяется прогибом на участке между шкивами коленвала и генератора: при усилии 10 кгс прогиб должен составлять 8–12 мм.
При установке ремня сначала наденьте его на шкив коленвала, затем на шкив генератора. Последним устанавливается ремень на шкив помпы. Избегайте перекосов – ремень должен лежать ровно в ручьях шкивов. Если после натяжения ремень издает свист, проверьте соосность шкивов: смещение более 1 мм недопустимо. В случае необходимости отрегулируйте положение генератора, ослабив болты крепления.
Необходимые инструменты для замены ремня генератора
Для работы потребуется минимальный набор: головка на 13 мм с удлинителем (длина 10–15 см) для откручивания болта крепления генератора, ключ на 10 мм – им фиксируют регулировочный болт при ослаблении натяжения. Торцевой ключ на 17 мм пригодится, если на автомобиле установлены дополнительные элементы, мешающие доступу. Обязателен монтажный инструмент – лопатка или большая отвёртка с плоским жалом (ширина 10–12 мм) для смещения генератора при натяжении ремня. Рекомендуется использовать динамометрический ключ с диапазоном 20–50 Н·м для точной затяжки болтов после установки.
Дополнительно понадобятся: домкрат (если требуется приподнять переднюю часть автомобиля для удобства), перчатки из плотной ткани – защищают руки от острых кромок и грязи, а также фонарик с узким лучом для освещения труднодоступных зон. При отсутствии заводского ремня (6PK823) допустимо использовать аналог с маркировкой 6PK820–825, но не короче – иначе натяжение будет недостаточным. Перед началом работ проверьте состояние шкивов: наличие заусенцев или износа требует их замены.
Как правильно снять старый ремень генератора на Гранте
Перед началом работ убедитесь, что двигатель остыл, а автомобиль зафиксирован на ровной поверхности с включенным стояночным тормозом. Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное замыкание. На Гранте без натяжителя ремень снимается через смещение генератора к блоку цилиндров – для этого потребуется ключ на 13 мм и головка на 10 мм.
Снимите правое переднее колесо и подкрылок (если установлен) для доступа к генератору. На моделях с кондиционером дополнительно демонтируйте защитный кожух ремня компрессора, открутив два болта крепления головкой на 8 мм. Без этого шага снять ремень генератора не получится из-за ограниченного пространства.
Ослабьте нижний болт крепления генератора ключом на 13 мм, затем открутите верхнюю регулировочную гайку на 10 мм. Генератор должен свободно перемещаться в пазах кронштейна. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой.
Сместите генератор максимально близко к блоку цилиндров, чтобы ослабить натяжение ремня. На Гранте без натяжителя ремень снимается вручную – сначала снимите его со шкива генератора, затем с коленчатого вала. Если ремень заклинило, проверните коленвал ключом на 19 мм за болт шкива на четверть оборота против часовой стрелки.
Проверьте состояние снятого ремня: трещины, расслоения или вытертые участки указывают на необходимость замены. Осмотрите шкивы на предмет износа или загрязнений – налипшая грязь или заусенцы могут сократить срок службы нового ремня. При обнаружении дефектов шкивы очистите металлической щеткой или замените.
Запомните маршрут прохождения ремня по шкивам: на Гранте без кондиционера он идет от коленвала на генератор, с кондиционером – дополнительно через шкив компрессора. Новый ремень должен устанавливаться строго по той же схеме, иначе возможен перекос или соскакивание при работе двигателя.

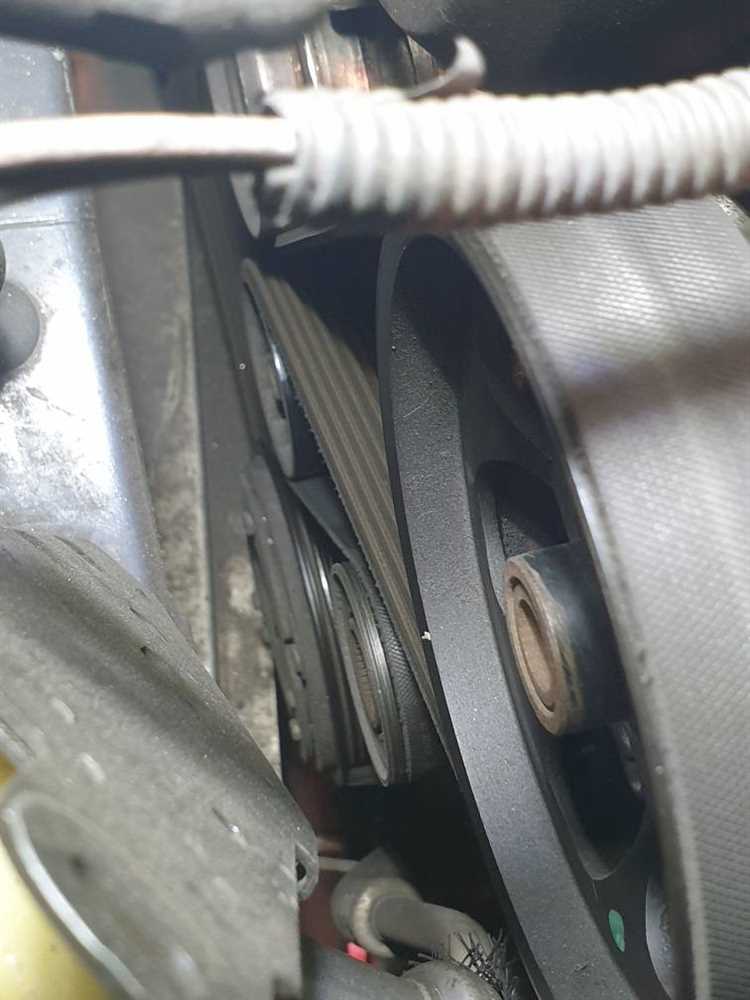

Проверка состояния шкивов перед установкой нового ремня
Шкивы генератора, коленвала и вспомогательных агрегатов на Лада Гранта без натяжителя подвержены износу, который напрямую влияет на ресурс ремня. Осмотрите рабочие поверхности на наличие задиров, выработки или неравномерного износа – даже минимальные дефекты глубиной 0,2–0,3 мм сокращают срок службы ремня на 30–40%. Особое внимание уделите шкиву генератора: на его поверхности не должно быть следов коррозии или отслоения металла, так как это приводит к локальному перегреву ремня и преждевременному растрескиванию.
Проверьте биение шкивов с помощью индикатора часового типа. Допустимое радиальное биение для шкива коленвала – не более 0,1 мм, для шкива генератора – 0,15 мм. Превышение этих значений вызывает вибрацию ремня, неравномерный износ и шум при работе. Если биение выше нормы, шкив подлежит замене или проточке на токарном станке с последующей балансировкой.
- Шкив коленвала: осмотрите зубья (если привод ремня зубчатый) на предмет сколов или деформации. Даже один повреждённый зуб нарушает синхронизацию и приводит к проскальзыванию ремня.
- Шкив генератора: проверьте крепление – ослабленный болт (момент затяжки 20–25 Н·м) вызывает осевое смещение и перекос ремня.
- Шкив кондиционера/ГУР (при наличии): убедитесь в отсутствии люфта в подшипнике. Вращайте шкив рукой – заедания или посторонние шумы указывают на необходимость замены.
Очистите шкивы от грязи, масла и продуктов износа ремня. Используйте металлическую щётку и обезжириватель – абразивные частицы, застрявшие в канавках, ускоряют износ нового ремня. Для шкивов с поликлиновым профилем проверьте глубину канавок: минимально допустимая глубина – 2,5 мм. Если канавки стёрты до 2 мм, шкив требует замены.
Перед установкой ремня проверьте соосность шкивов. Натяните нить между крайними шкивами (коленвал и генератор) – отклонение от прямой линии не должно превышать 1 мм на 100 мм длины. Перекос приводит к неравномерной нагрузке на ремень и его быстрому износу по краям. При необходимости отрегулируйте положение генератора или замените изношенные кронштейны.
Если на шкивах обнаружены следы масла или антифриза, устраните течь перед установкой ремня. Даже небольшое количество жидкости снижает коэффициент трения, вызывая проскальзывание и перегрев ремня. Проверьте сальники коленвала и генератора, а также прокладки крышек ГРМ – утечки через них часто остаются незамеченными до полного выхода ремня из строя.
Выбор подходящего ремня генератора для Лады Гранты
Для Лады Гранты без натяжителя подходит ремень генератора с маркировкой 6PK823 или его аналог длиной 823 мм. Оригинальный артикул Lada – 21100-3701720-00, но на рынке представлены качественные заменители от Contitech (6PK823), Gates (6PK823), Dayco (6PK823) и Bosch (1987947870). Эти производители обеспечивают ресурс не менее 50–60 тыс. км при соблюдении условий эксплуатации. Избегайте дешёвых аналогов с неизвестным происхождением – они часто растягиваются уже через 10–15 тыс. км.
При выборе обращайте внимание на профиль ремня: Гранта без натяжителя требует шестиручейкового ремня (6PK), где «6» – количество клиньев, а «PK» – обозначение профиля. Ширина ремня должна составлять 17 мм, а высота клина – 3,5 мм. Проверяйте соответствие этих параметров на упаковке или в технической документации. Некоторые продавцы предлагают ремни 5PK или 7PK – они не подойдут из-за несовпадения геометрии шкивов.
Для двигателей 1.6 л (8 и 16 клапанов) без кондиционера подходит только ремень 6PK823. Если на автомобиле установлен кондиционер, потребуется ремень 6PK1113 – его длина больше из-за дополнительного шкива компрессора. Убедитесь в отсутствии натяжителя перед покупкой: на Грантах без него ремень устанавливается с фиксированным натяжением, и ошибка в длине приведёт к проскальзыванию или чрезмерному натягу.
Перед установкой осмотрите ремень на предмет дефектов: трещин, расслоений, неравномерного износа клиньев. Даже новый ремень может иметь заводской брак. Храните его в сухом месте, избегая перегибов – это продлит срок службы. При замене рекомендуется одновременно менять ролик генератора (артикул 21100-3701720-01), если он не оригинальный или имеет люфт.
Способы ослабления крепления генератора для установки ремня
На Гранте без натяжителя генератор фиксируется двумя болтами: верхним регулировочным (М10×1,25, длина 30 мм) и нижним крепежным (М10×1,25, длина 45 мм). Для ослабления потребуется головка на 13 мм с удлинителем – стандартный вороток не пройдет из-за ограниченного пространства. Сначала открутите нижний болт на 2–3 оборота, затем ослабьте верхний, удерживая генератор рукой, чтобы избежать перекоса. Если болты прикипели, нанесите проникающую смазку (WD-40, LIQUI MOLY LM-40) за 10–15 минут до работы и используйте ударный гайковерт или рычаг для срыва резьбы.
Альтернативный метод – ослабление через кронштейн. На Гранте с 8-клапанным двигателем (модели 11186, 21116) доступ к нижнему болту затруднен из-за расположения компрессора кондиционера. В этом случае открутите гайку на 17 мм, фиксирующую генератор к кронштейну (находится с обратной стороны агрегата), и сдвиньте его в сторону двигателя. Для удобства снимите правое переднее колесо и подкрылок – это даст дополнительные 5–7 см рабочего пространства. При сборке затягивайте болты моментом 25–30 Н·м, начиная с нижнего крепежа.

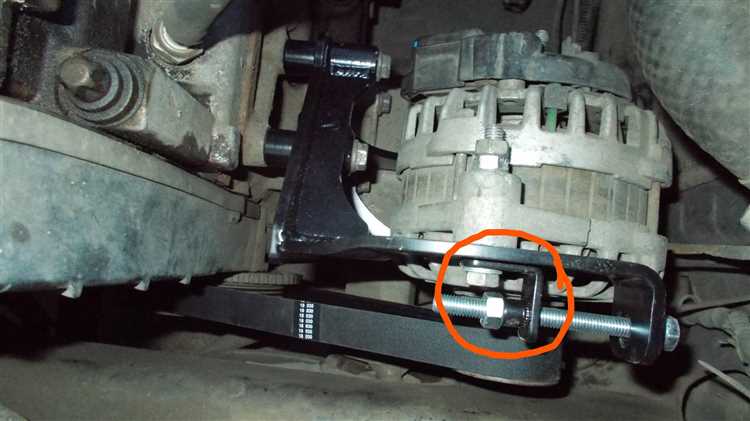

Пошаговая инструкция по надеванию ремня на шкивы
- Наденьте ремень на шкив коленвала, убедившись, что внутренние зубья ремня точно вошли в пазы шкива. Проверьте отсутствие перекосов – ремень должен лежать ровно, без смещений.
- Протяните ремень под генератором и наденьте на его шкив, прижав рукой к поверхности. Для фиксации используйте монтажную лопатку, аккуратно поддев ремень и направляя его на место.
- Переведите ремень на шкив помпы (если есть) и натяжной ролик, контролируя натяжение – прогиб в средней части ветви между шкивами должен составлять 8–10 мм при усилии 10 кгс.
- Проверните коленвал на 2 оборота, чтобы ремень занял рабочее положение. Осмотрите все шкивы: ремень не должен сползать на края, а метки на коленвале и распредвале должны совпасть.
Как отрегулировать натяжение ремня без натяжителя
На автомобилях Lada Granta без автоматического натяжителя ремень генератора регулируется смещением самого генератора. Для этого ослабьте нижний и верхний болты крепления генератора ключом на 13 мм, затем вставьте монтировку или лом между генератором и блоком двигателя. Плавно отжимайте генератор от двигателя, контролируя натяжение ремня: при усилии 10 кгс прогиб должен составлять 8–10 мм на участке между шкивами коленвала и генератора. Затяните болты крепления моментом 25–30 Н·м, удерживая генератор в нужном положении.
Проверьте натяжение повторно после запуска двигателя и прогрева до рабочей температуры – ремень может слегка ослабнуть. Если прогиб превышает 12 мм, повторите регулировку. Избегайте чрезмерного натяжения: это сокращает ресурс подшипников генератора и самого ремня. Для точности используйте динамометрический ключ или безмен с крюком – зацепите его за ремень и тяните перпендикулярно ветви до достижения усилия 10 кгс.
Проверка правильности установки и натяжения ремня
После установки ремня на шкивы генератора, коленвала и помпы (для Гранты 8-клапанной) убедитесь, что он лежит в канавках без перекосов. Проверьте визуально: ремень должен быть смещён к внутренней стороне шкивов, а не свисать с краёв. Надавите пальцем на участок между шкивами генератора и коленвала с усилием 10 кг – прогиб должен составлять 8–12 мм. Если значение меньше, ремень перетянут, что приведёт к быстрому износу подшипников генератора; если больше – недостаточное натяжение вызовет проскальзывание и свист.
Запустите двигатель на 2–3 минуты, затем заглушите и повторно измерьте прогиб. Допустимое отклонение от первоначального значения – не более 1–2 мм. Обратите внимание на звук: равномерный гул без посторонних шумов указывает на корректную работу. При появлении свиста или визга проверьте соосность шкивов – смещение даже на 1–2 мм вызывает неравномерное натяжение. Для точной диагностики используйте лазерный нивелир или линейку, приложив её к плоскостям шкивов.
Через 500 км пробега осмотрите ремень на предмет трещин, расслоений и потёртостей. Особое внимание уделите кромкам: износ с одной стороны сигнализирует о перекосе шкивов или неисправности подшипников. При обнаружении дефектов замените ремень, даже если пробег не достиг регламентных 60 000 км – на Гранте без натяжителя ресурс ремня зависит от точности установки и условий эксплуатации.
Типичные ошибки при установке ремня и как их избежать
Первая и самая распространённая ошибка – неправильный выбор длины ремня. На Гранту без натяжителя подходит ремень 6PK823 (823 мм) для 8-клапанных двигателей или 6PK882 (882 мм) для 16-клапанных. Использование ремня другой длины приводит к проскальзыванию или чрезмерному натяжению, что сокращает срок службы как самого ремня, так и подшипников генератора. Перед покупкой сверяйте маркировку на старом ремне или уточняйте по VIN-коду автомобиля.
Вторая ошибка – игнорирование состояния шкивов. Грязь, заусенцы или износ поверхности шкивов увеличивают трение, что ведёт к преждевременному износу ремня. Перед установкой очистите шкивы металлической щёткой и проверьте их на наличие радиального биения (допуск – не более 0,1 мм). Если шкив генератора люфтит, замените его вместе с подшипником, иначе новый ремень быстро выйдет из строя.
Неправильное натяжение – третья критическая ошибка. На Гранте без натяжителя ремень натягивается смещением генератора. Оптимальное натяжение: при нажатии с усилием 10 кгс прогиб ремня должен составлять 8–10 мм в средней части между шкивами коленвала и генератора. Слабое натяжение вызывает свист и проскальзывание, сильное – перегружает подшипники. Используйте динамометрический ключ или специальный прибор для контроля.
- Установка ремня без проверки совпадения ручьёв шкивов. Даже небольшое смещение приводит к неравномерному износу и шуму. Перед монтажом убедитесь, что ремень ложится строго в канавки всех шкивов, включая обводной ролик (если есть).
- Использование инструмента для принудительного натяжения. Монтировка или лом могут повредить корпус генератора или кронштейн. Для смещения генератора применяйте только специальные приспособления или деревянный брусок.
- Пренебрежение проверкой после установки. Запустите двигатель и дайте ему поработать 2–3 минуты на холостых оборотах. Проверьте отсутствие свиста, вибраций и перегрева ремня. Если ремень «уходит» в сторону, откорректируйте положение генератора.
Четвёртая ошибка – установка ремня на загрязнённую поверхность. Масло, антифриз или грязь снижают сцепление ремня со шкивами, вызывая проскальзывание. Перед монтажом обезжирьте шкивы и ремень спиртосодержащим раствором. Если на ремень попало масло, замените его – восстановить свойства резины невозможно.
Пятая ошибка – работа без фиксации генератора. После натяжения ремня многие забывают затянуть болты крепления генератора, что приводит к его смещению под нагрузкой. Затягивайте болты крест-накрест с моментом 25–30 Н·м. Проверьте затяжку после пробной поездки.
Шестая ошибка – использование изношенных или некачественных ремней. Дешёвые аналоги часто имеют неравномерную толщину корда, что вызывает вибрации и преждевременный разрыв. Выбирайте ремни проверенных производителей: Contitech, Gates или Dayco. Срок службы оригинального ремня – 60–80 тыс. км, но при агрессивной эксплуатации (частые холодные пуски, пыль) меняйте его каждые 40–50 тыс. км.

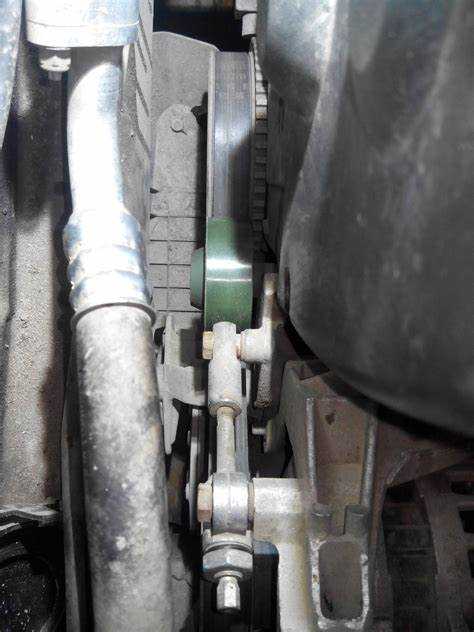

Запуск двигателя и проверка работы генератора после замены
Перед первым запуском убедитесь, что ремень генератора установлен без перекосов и не касается соседних деталей – особенно шкива коленвала и кронштейна компрессора кондиционера. Проверьте рукой свободный ход ремня: он должен проворачиваться на 90 градусов с усилием не более 5 кг, приложенным к середине длинной ветви. Если сопротивление выше, ослабьте крепление генератора и повторите регулировку.
Запустите двигатель на холостом ходу. В первые 10 секунд прислушайтесь к посторонним звукам: свист, скрежет или стук указывают на неправильную установку. Нормальный режим – равномерный гул без вибраций. Если ремень издает шум, заглушите мотор и проверьте соосность шкивов: смещение более 1 мм недопустимо.
После прогрева до 60–70°C включите все мощные потребители: дальний свет, обогрев заднего стекла, вентилятор отопителя на максимум. Напряжение на клеммах аккумулятора должно оставаться в пределах 13,8–14,4 В. Падение ниже 13,5 В при нагрузке сигнализирует о проскальзывании ремня или неисправности генератора.
Используйте мультиметр в режиме измерения постоянного напряжения. Подключите щупы к клеммам АКБ: красный – к «+», черный – к «–». При работающем двигателе и включенных потребителях отклонение более 0,3 В от нормы требует повторной проверки натяжения ремня или диагностики регулятора напряжения.
Обратите внимание на индикатор заряда на приборной панели. Если лампа горит или мигает после запуска, немедленно заглушите двигатель. Причина – отсутствие возбуждения генератора из-за обрыва цепи или слабого натяжения ремня. Проверьте предохранитель F2 (10 А) в монтажном блоке и целостность проводов к генератору.
Проедьте 5–7 км со скоростью 50–60 км/ч, периодически включая и выключая потребители. Температура ремня на ощупь не должна превышать 50°C. Перегрев свидетельствует о чрезмерном натяжении или трении о кромки шкивов. В этом случае ослабьте крепление генератора и сместите его на 2–3 мм в сторону блока цилиндров.
Через 100–150 км пробега повторно проверьте натяжение ремня. Усадка нового ремня в первые часы работы может достигать 5–7%. Подтяните его до первоначального усилия, если прогиб превышает 10 мм при нагрузке 10 кг. Используйте динамометрический ключ с моментом 25–30 Н·м для фиксации болтов генератора.
Зафиксируйте показания бортового компьютера по напряжению заряда. Среднее значение при штатной эксплуатации должно быть 14,1–14,3 В. Отклонения более 0,2 В в течение длительного времени требуют проверки состояния щеток генератора и диодного моста. Замените ремень, если на его поверхности появились трещины или расслоения глубиной более 1 мм.
