Модернизация зеркал заднего вида на ВАЗ 2110 с установкой встроенных поворотников – задача, требующая точного подхода. Стандартные зеркала этой модели не оснащены дополнительной световой индикацией, поэтому для интеграции поворотников потребуются зеркала от более современных автомобилей, например, от ВАЗ 2114 или иномарок с аналогичным креплением. Важно выбрать комплект с совместимым разъемом или подготовиться к перепайке проводки.
Перед началом работ подготовьте инструменты: мультиметр для проверки цепей, паяльник с расходниками, изоленту или термоусадочные трубки, а также набор отверток и ключей. Основная сложность заключается в прокладке проводки от зеркал к блоку управления световыми приборами. На ВАЗ 2110 сигнал поворотников подается через реле-прерыватель, расположенное под панелью приборов. Потребуется подключиться к проводам, идущим к передним повторителям или задним фонарям.
Демонтаж штатных зеркал выполняется путем снятия обшивки двери и откручивания крепежных болтов. При установке новых зеркал обратите внимание на герметичность соединений – попадание влаги в электрические контакты приведет к коррозии и отказу поворотников. Проводку лучше прокладывать через гофру двери, фиксируя ее пластиковыми хомутами, чтобы избежать перетирания изоляции.
После монтажа проверьте работоспособность системы: поворотники в зеркалах должны мигать синхронно с остальными указателями. Если сигнал не поступает, прозвоните цепь мультиметром, начиная от реле и заканчивая контактами в зеркалах. Частая ошибка – неправильное подключение массы, что приводит к мерцанию или полному отказу светодиодов. В случае использования зеркал с обогревом дополнительно потребуется подключение к цепи питания обогрева заднего стекла.
Какие инструменты и материалы понадобятся для установки
Для подключения зеркал с поворотниками на ВАЗ 2110 потребуется набор инструментов, адаптированный под специфику автомобиля. Основной комплект включает:
- Крестовая и плоская отвёртки (размер PH2 и 5 мм) – для демонтажа обшивки двери и фиксации проводки.
- Набор торцевых головок (8, 10, 13 мм) с трещоткой – для снятия штатного зеркала и крепления нового.
- Пассатижи и бокорезы – для обрезки и зачистки проводов, а также обжима клемм.
- Мультиметр (с функцией прозвонки) – для проверки цепей и поиска неисправностей в подключении.
- Пластиковые клипсы для обшивки двери (артикул 2110-6102082) – заменят повреждённые при разборке.
Материалы для электрической части должны соответствовать стандартам автомобильной проводки. Используйте провода сечением не менее 0,75 мм² (для поворотников – 1,5 мм²) с термостойкой изоляцией. Обязательны:
- Клеммы «мама» и «папа» (под разъёмы 2,8 и 6,3 мм) – для подключения к штатной проводке и реле.
- Термоусадочные трубки (диаметр 3–6 мм) – защита соединений от влаги и короткого замыкания.
- Двухсторонний скотч 3M VHB (толщина 1 мм) – для дополнительной фиксации зеркала на кронштейне.
- Герметик для автомобильной электрики (например, ABRO ER-200) – обработка мест пайки или обжима.
Если зеркала не укомплектованы штатными разъёмами, потребуется переходник для подключения к блоку управления светом. На ВАЗ 2110 это колодка типа «папа» на 6 контактов (артикул 2110-3724026) – её можно приобрести в магазинах автоэлектрики. Для пайки соединений используйте припой ПОС-61 и флюс ЛТИ-120, избегая кислотных составов, которые провоцируют коррозию.
Дополнительно пригодятся: изолента ПВХ (чёрная, ширина 19 мм) – временная фиксация проводов, антистатические перчатки – предотвращение повреждения электроники статическим электричеством, и динамометрический ключ (момент затяжки 8–10 Н·м) – для равномерного крепления зеркала без перекосов. Все работы проводите при отключённом аккумуляторе, чтобы исключить случайные замыкания.

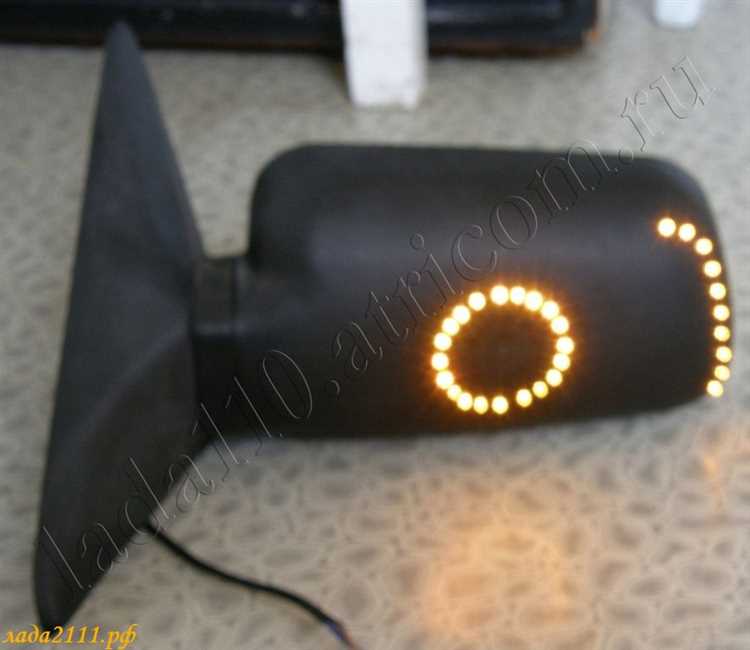

Как снять штатные зеркала без повреждения проводки
Перед началом демонтажа отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На ВАЗ 2110 проводка зеркал проходит через гофру в двери и подключается к разъему в стойке. Основной риск повреждения – обрыв проводов при резком вытягивании или перекручивании жгута.
Снимите обшивку двери: открутите два винта под ручкой открывания, один – в нише подлокотника и три – в нижней части панели. Подденьте пластиковые клипсы по периметру плоской отверткой, начиная с нижнего угла. Отсоедините разъемы стеклоподъемника и центрального замка, если они мешают доступу к зеркалу.
Открутите три гайки крепления зеркала ключом на 10 мм: две сверху и одна снизу. Гайки часто прикипают – используйте проникающую смазку WD-40 за 10–15 минут до работы. Придерживайте зеркало рукой, чтобы оно не упало после откручивания последней гайки.
Аккуратно вытяните зеркало на себя, одновременно отсоединяя разъем проводки. На штатных зеркалах ВАЗ 2110 используется двухконтактный разъем с фиксатором – нажмите на язычок и потяните колодку в сторону. Если разъем не поддается, проверьте наличие дополнительных защелок или винтового крепления.
Проводка зеркала проходит через резиновую гофру между дверью и стойкой. Чтобы не порвать провода, снимите гофру с дверной кромки, потянув ее на себя. Если гофра закреплена хомутом, ослабьте его плоскогубцами. Протяните жгут через отверстие в двери вместе с зеркалом, избегая резких рывков.
Проверьте состояние проводов перед отсоединением: на штатной проводке ВАЗ 2110 часто перетираются изоляция в местах перегиба. Если обнаружены повреждения, заизолируйте участки термоусадочной трубкой или изолентой. Запомните цветовую маркировку проводов: желтый – «+» поворотника, черный – масса.
При обратной установке новых зеркал используйте штатные крепежные отверстия. Если новые зеркала имеют другое расположение креплений, просверлите дополнительные отверстия в двери, предварительно разметив их по шаблону. Затягивайте гайки с моментом 8–10 Н·м, чтобы избежать деформации пластикового корпуса.
После установки проверьте работоспособность поворотников и обогрева (если есть) до сборки обшивки. Подключите аккумулятор и включите габариты – лампа поворотника должна мигать синхронно с передними фарами. Если сигнал не работает, прозвоните провода мультиметром: сопротивление между контактами разъема должно быть не более 1 Ом.

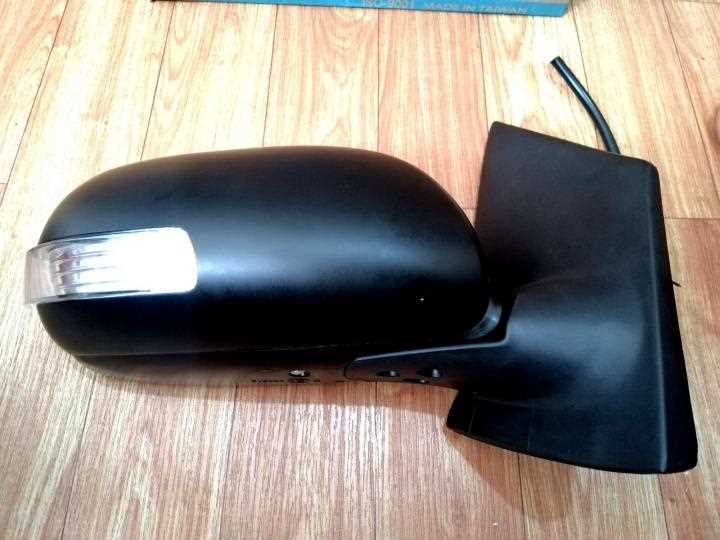

Подбор и проверка совместимости зеркал с поворотниками
На ВАЗ 2110 устанавливаются зеркала с поворотниками от производителей «АСМ», «Норма» или «ProSport», но ключевой фактор – соответствие посадочному месту и электрической схеме. Стандартные зеркала без подогрева имеют разъем на 3 контакта (масса, +12В, сигнал поворотника), а модификации с подогревом – на 5 (добавляются два провода для нагревательного элемента). Перед покупкой проверьте артикул: для левого зеркала – 2110-8201050-10 (с поворотником), для правого – 2110-8201051-10. Несовпадение разъемов потребует перепайки или использования переходников, что усложнит монтаж.
Совместимость проверяется по трем параметрам: крепление к двери, габариты корпуса и тип электрического подключения. Зеркала от ВАЗ 2114 или Приоры не подойдут из-за другой формы кронштейна – потребуется доработка посадочного места напильником или замена крепежной пластины. Габариты корпуса должны точно повторять оригинальные (длина – 220 мм, ширина – 120 мм), иначе возникнут проблемы с регулировкой угла обзора. Электрическая часть проверяется мультиметром: сопротивление нагревательного элемента должно быть в пределах 5–7 Ом, а лампа поворотника – соответствовать штатной мощности 21 Вт.
При выборе зеркал с интегрированными поворотниками обратите внимание на тип лампы: светодиодные модели (например, «LED-Style») требуют установки дополнительного резистора на 6 Ом/50 Вт, иначе реле поворотников будет работать в ускоренном режиме. Если штатная проводка автомобиля не рассчитана на дополнительную нагрузку, замените предохранитель F19 (10 А) на более мощный – 15 А. Для зеркал с подогревом убедитесь, что кнопка включения подогрева в салоне совместима с новой системой: некоторые модели требуют установки отдельного реле или доработки штатного блока управления.
Перед окончательной установкой протестируйте зеркала на работоспособность без фиксации к двери. Подключите их напрямую к аккумулятору через предохранитель, подайте питание на поворотник и нагревательный элемент. Лампа должна мигать с частотой 60–120 раз в минуту, а нагрев – достигать температуры 40–50°C за 3–5 минут. Если зеркало не реагирует на сигналы или перегревается, проверьте целостность проводки и соответствие полярности. Для моделей с автоскладыванием дополнительно убедитесь в совместимости с блоком управления центральным замком – некоторые версии ВАЗ 2110 требуют перепрошивки ЭБУ.

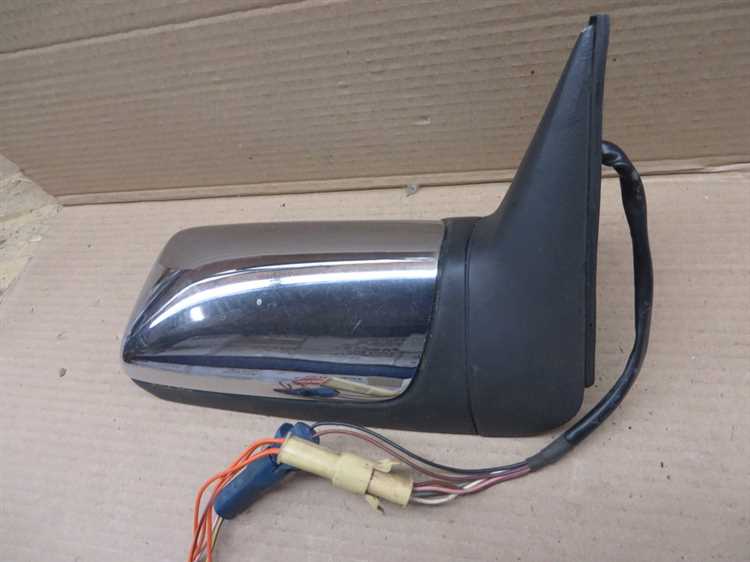

Разборка двери и прокладка проводов к зеркалам
Сними обшивку двери, открутив три винта под ручкой открывания, два самореза в нижней части и один под заглушкой динамика. Отсоедини разъемы стеклоподъемника и центрального замка, аккуратно поддев фиксаторы пластиковой лопаткой. Не тяни за провода – они легко ломаются в местах пайки.
Демонтируй штатное зеркало, открутив три гайки ключом на 10. Отсоедини разъем подогрева, если он есть. В новых зеркалах с поворотниками разъемы часто унифицированы, но проверь соответствие распиновки: контакты для лампы обычно идут на 12В (+) и массу (-).
Прокладывай провода через гофру между дверью и стойкой. Используй дополнительный провод сечением 0,75 мм² для поворотников – штатная проводка не рассчитана на дополнительную нагрузку. Заранее протяни проволоку-протяжку через гофру, чтобы избежать повреждения изоляции.
В двери закрепи провода к штатной косе пластиковыми стяжками, избегая острых кромок металла. Для фиксации используй точки крепления жгутов заводской проводки – это предотвратит перетирание изоляции при движении стекла. Оставляй запас длины 10–15 см у зеркала для удобного подключения.
Подключи провода к блоку управления поворотниками. На ВАЗ 2110 удобнее всего врезаться в цепь реле указателей поворота (контакт 49а) или использовать отдельное реле для разгрузки штатной проводки. Проверь полярность тестером перед подключением – обратная полярность выведет из строя светодиоды в зеркалах.
Для герметизации гофры используй термоусадочную трубку или силиконовый герметик. Наноси его только на внешнюю часть гофры, избегая попадания внутрь – это усложнит последующий ремонт. После сборки проверь отсутствие замыканий мультиметром в режиме прозвонки.
При установке обшивки следи, чтобы провода не попали под клипсы крепления. Перед окончательной сборкой подключи аккумулятор и проверь работу поворотников в зеркалах. Если лампы не горят, ищи обрыв в цепи или неправильное подключение массы – частая проблема при самостоятельной прокладке.
Для защиты от влаги обработай места пайки и разъемы контактной смазкой типа CRC Contact Cleaner. Избегай использования изоленты в местах сгибов – она со временем отклеивается. Вместо нее применяй термоусадочные трубки с клеевым слоем.
Схема подключения поворотников в зеркалах к штатной электрике
Для интеграции поворотников в зеркала ВАЗ 2110 потребуется подключение к цепи штатных указателей поворота. Основной сигнал берётся с провода, идущего от реле-прерывателя к передним поворотникам. На автомобилях с 1996 по 2007 год этот провод имеет изоляцию зелёного цвета с чёрной полосой (на левой стороне) и зелёного с красной полосой (на правой). Проверьте цветовую маркировку мультиметром, подключив щуп к проводу при включённом поворотнике – напряжение должно появляться с частотой мигания.
Разберите дверную обшивку и доберитесь до штатного разъёма зеркала. В большинстве случаев там присутствуют три провода: масса (чёрный), подогрев (коричневый) и питание моторчика регулировки (синий). Для поворотников потребуется проложить два дополнительных провода сечением не менее 0,75 мм² – один для питания светодиодов, второй для массы. Используйте термоусадочные трубки на всех соединениях, чтобы исключить короткое замыкание.
Подключите плюсовой провод поворотника в зеркале к штатному проводу указателя поворота через диод 1N4007. Диод необходим для предотвращения обратного тока, который может вызвать ложное срабатывание реле-прерывателя. Массу подведите к ближайшему болту крепления кузова, зачистив поверхность до металла. Избегайте соединения массы с пластиковыми элементами – это приведёт к нестабильной работе.
Если зеркала оснащены светодиодными поворотниками, учитывайте их полярность. Анод (плюс) подключается к проводу поворотника через диод, катод (минус) – к массе. При неправильном подключении светодиоды не будут работать, но не выйдут из строя. Для проверки используйте тестер в режиме прозвонки: при касании щупами анода и катода светодиод должен слабо светиться.
На автомобилях с бортовым компьютером (например, ВАЗ 2110 с контроллером Январь 5.1) подключение поворотников в зеркалах может вызвать ошибку «Низкий уровень сигнала поворотников». Решение – установка резистора нагрузки 5–10 Ом мощностью 5 Вт параллельно светодиодам. Резистор монтируется в разрыв плюсового провода перед диодом и компенсирует недостаточную нагрузку светодиодов для корректной работы реле.
Прокладку проводов от двери к кузову выполните через штатный резиновый гофр. Для этого снимите уплотнитель двери, протяните провода с помощью стальной проволоки, затем зафиксируйте их пластиковыми стяжками к жгуту штатной проводки. Избегайте натяжения и перегибов – это может привести к обрыву проводов при открывании двери. В местах трения (например, о металлический край кузова) наденьте гофру или изоленту.
После сборки проверьте работу поворотников в зеркалах при включённом зажигании. Если светодиоды горят постоянно или не мигают, проверьте:
- наличие диода в цепи;
- правильность подключения массы;
- соответствие полярности светодиодов;
- отсутствие короткого замыкания на кузов.
При необходимости откорректируйте схему, используя принципиальную документацию на конкретную модель зеркал.
Для долговечной работы системы используйте качественные компоненты: провода с медной жилой, термостойкие клеммы и герметичные разъёмы. Избегайте скруток – применяйте пайку с последующей изоляцией термоусадкой. При эксплуатации в зимних условиях регулярно проверяйте соединения на предмет окисления, особенно в местах выхода проводов из двери.
