Стандартная RGB-подсветка корпуса со временем теряет яркость или выходит из строя. Замена светодиодных лент, ARGB-контроллеров или отдельных светодиодов требует точного подхода. В большинстве современных корпусов используются адресуемые светодиоды типа WS2812B (5V) или SK6812 (12V), совместимые с системами управления ASUS Aura Sync, MSI Mystic Light или Gigabyte RGB Fusion. Перед началом работ проверьте совместимость компонентов: напряжение питания, тип разъема (3-pin ARGB или 4-pin RGB) и протокол управления.
Для замены потребуется: мультиметр (для проверки напряжения на разъемах), паяльник с тонким жалом (если требуется перепайка), термоусадочные трубки, изолента и инструмент для снятия статической нагрузки. Работайте при отключенном питании – даже в спящем режиме на плате может присутствовать дежурное напряжение. Если корпус оснащен заводской подсветкой с нестандартным подключением (например, через SATA-разъем), изучите схему распиновки в инструкции к материнской плате или контроллеру.
При выборе новых светодиодных лент обратите внимание на плотность светодиодов: 30 LED/м подходит для равномерного свечения, 60 LED/м – для более ярких акцентов. Для корпусов с прозрачными стенками оптимальны ленты с углом свечения 120° и цветовой температурой 4000–6500K (белый свет). Если планируется синхронизация с другими устройствами, выбирайте ленты с поддержкой протокола, используемого вашей системой (например, Aura Sync для ASUS). Избегайте дешевых аналогов без сертификации – они часто перегреваются и выгорают за несколько месяцев.
Перед установкой протестируйте новую подсветку на столе: подключите ее к контроллеру или материнской плате и проверьте работу всех режимов через ПО производителя. Если лента не загорается, проверьте полярность подключения (для ARGB: +5V, DATA, GND; для RGB: +12V, R, G, B) и целостность проводов. При пайке соблюдайте температурный режим (не выше 300°C) и время контакта (не более 3 секунд на точку), чтобы не повредить светодиоды. После монтажа зафиксируйте ленту двусторонним скотчем или пластиковыми стяжками – вибрация от вентиляторов может привести к отсоединению контактов.
Как выбрать совместимую подсветку для своего корпуса

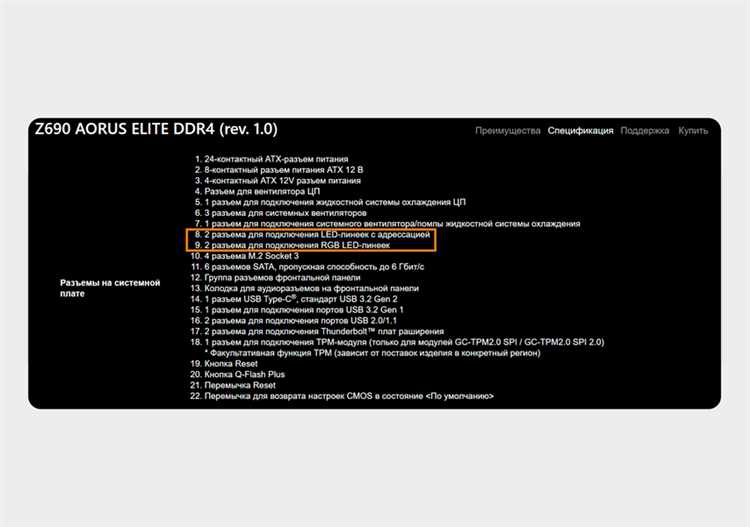

Первым шагом определите тип разъема на материнской плате или контроллере корпуса. Современные системы используют преимущественно адресуемую RGB-подсветку с разъемами 3-pin (5V ARGB) или 4-pin (12V RGB). Проверьте документацию к плате: ASUS Aura Sync, MSI Mystic Light, Gigabyte RGB Fusion и ASRock Polychrome работают только с соответствующими экосистемами. Для корпусов без встроенного контроллера подойдут автономные решения с пультом или USB-контроллером, например, Corsair iCUE LS100 или Razer Chroma Addressable RGB Controller. Учитывайте длину ленты – стандартные варианты на 30, 60 или 120 светодиодов на метр; для полноразмерных корпусов ATX потребуется 2–3 метра.
Обратите внимание на плотность светодиодов и угол рассеивания. Ленты с 60 диодами на метр дают равномерное свечение без «точек», а угол 120° обеспечивает широкое покрытие без темных зон. Для корпусов с закаленным стеклом выбирайте ленты с клеевым слоем 3M VHB – он выдерживает вибрации и перепады температур. Если корпус имеет вентиляционные решетки или перфорацию, используйте силиконовые трубки для защиты ленты от пыли и влаги. При подключении к материнской плате проверьте максимальную нагрузку на разъем: например, ASUS ROG Strix B550-F поддерживает до 3A на 5V ARGB, чего хватает на 100–120 светодиодов.
Необходимые инструменты и материалы для замены
Для замены подсветки потребуется крестовая отвёртка PH1 или PH2 (зависит от винтов корпуса), пластиковые лопатки для снятия панелей без повреждений, пинцет с антистатическим покрытием для работы с мелкими светодиодами или лентами. Мультиметр пригодится для проверки напряжения на разъёмах питания (обычно 5В или 12В), а термоусадочные трубки диаметром 2–4 мм – для изоляции соединений. Если новая подсветка требует пайки, используйте паяльник мощностью 30–40 Вт с тонким жалом и припой с флюсом. Для RGB-систем подготовьте контроллер совместимый с вашей материнской платой (например, ARGB 5V для ASUS Aura Sync или 12V для Corsair iCUE).
Выбирайте светодиодные ленты с плотностью не менее 60 диодов на метр для равномерного свечения – адресные (WS2812B) подойдут для динамических эффектов, одноцветные (SMD 5050) – для статичного освещения. Клейкая основа ленты должна быть на основе 3M VHB или аналогичной для надёжной фиксации на металлических и пластиковых поверхностях. Запаситесь соединительными проводами сечением 0,2–0,5 мм² (для RGB – 4 жилы) и разъёмами JST SM или Dupont в зависимости от типа подключения. Для корпусов с ограниченным пространством используйте гибкие ленты шириной 5–8 мм или точечные светодиоды диаметром 3–5 мм.
Отключение питания и демонтаж старой подсветки
Перед началом работ полностью обесточьте систему: отключите кабель питания от блока и нажмите кнопку включения на корпусе на 5–10 секунд, чтобы разрядить конденсаторы материнской платы. Если подсветка подключена к SATA-разъёму или 4-пиновому Molex, отсоедините кабель от блока питания – не ограничивайтесь выключением тумблера на БП, так как дежурное напряжение +5VSB может сохраняться. Для RGB-систем с контроллерами на базе 5V ARGB или 12V RGB проверьте подключение к материнской плате: отсоедините 3-пиновый (5V) или 4-пиновый (12V) разъём от соответствующего заголовка (например, JRAINBOW1 или RGB_HEADER), предварительно запомнив полярность или сфотографировав соединение.
Демонтируйте старую подсветку, начиная с креплений: открутите винты или отщёлкните пластиковые фиксаторы, удерживающие светодиодные ленты или модули на внутренних стенках корпуса. Если лента приклеена на двусторонний скотч, прогрейте её строительным феном (температура 60–80°C) в течение 30 секунд – это ослабит адгезию и предотвратит повреждение поверхности. При снятии гибких лент избегайте резких рывков: тяните параллельно плоскости крепления, придерживая корпус свободной рукой. Остатки клея удалите изопропиловым спиртом (концентрация ≥90%) и безворсовой салфеткой. Проверьте состояние проводов: если изоляция потрескалась или жилы окислены, замените кабель целиком – восстановление пайкой ненадёжно и может вызвать короткое замыкание.
Подготовка поверхности корпуса перед установкой
Перед монтажом новой подсветки удалите все загрязнения с поверхности корпуса. Используйте безворсовую салфетку из микрофибры, смоченную в изопропиловом спирте (концентрация 70% и выше). Протрите металлические и пластиковые элементы, уделяя внимание углам и стыкам – там скапливается пыль, которая может помешать адгезии двустороннего скотча или клея. Избегайте бытовых чистящих средств: они оставляют маслянистую пленку, снижающую сцепление.
Для удаления заводских наклеек или остатков старой подсветки примените пластиковый скребок или кредитную карту. Если клей не поддается, прогрейте поверхность феном (температура 60–80°C) в течение 30–40 секунд – это размягчит адгезив. Остатки клея уберите с помощью уайт-спирита или специального очистителя для электроники (например, DeoxIT), нанесенного на салфетку. Не используйте ацетон на пластике – он вызывает помутнение и растрескивание.
- Проверьте поверхность на шероховатости: заусенцы на металле или задиры на пластике могут повредить светодиодную ленту. Обработайте их мелкозернистой наждачной бумагой (P600–P800), затем протрите спиртом.
- Если корпус окрашен порошковой краской, протестируйте растворитель на незаметном участке – некоторые составы разрушают покрытие.
- Для анодированного алюминия используйте только спирт: другие растворители могут снять защитный слой.
Обезжирьте поверхность дважды: сначала спиртом, затем сухой салфеткой. Между этапами выдержите паузу в 2–3 минуты, чтобы испарились остатки влаги. Если планируете крепить подсветку на магнитные держатели, убедитесь, что металл корпуса не покрыт антикоррозийным составом – он снижает магнитную адгезию. В таких случаях зачистите участок до чистого металла.
При работе с корпусами из закаленного стекла (например, в моделях Lian Li PC-O11 Dynamic) избегайте контакта с абразивами. Очищайте поверхность только спиртом и микрофиброй. Если на стекле есть защитная пленка, снимите её перед установкой – под ней часто остаются следы клея, которые сложно удалить без повреждения покрытия.
Завершите подготовку проверкой на статическое электричество. Проведите сухой рукой по поверхности – если слышен треск или ощущается легкое покалывание, протрите корпус антистатической салфеткой. Это предотвратит повреждение светодиодов при монтаже. Для корпусов с вентиляционными решетками продуйте их сжатым воздухом (давление 2–3 бара) перед финишной очисткой.
Монтаж новой ленты или модуля подсветки
Перед креплением ленты измерьте длину участков корпуса, где планируется установка. Стандартные адресные RGB-ленты (например, WS2812B) режутся строго по меткам – обычно через каждые 3 светодиода (10 см для лент с плотностью 30 диодов/м). Для неадресных лент (5050) рез допустим между любыми контактными площадками, но соблюдайте полярность: «+12V» к «+», «G» или «GND» к «–». Используйте ножницы с тонкими лезвиями, чтобы не повредить дорожки, и зачистите изоляцию на 2–3 мм для пайки или подключения коннекторов.
Клейкая основа большинства лент (3M VHB) теряет адгезию при нагреве выше 60°C или после снятия защитной пленки. Для надежной фиксации обезжирьте поверхность корпуса изопропиловым спиртом (90%+) и прижмите ленту с усилием 3–5 кг на 30 секунд. В местах изгибов (например, на углах блока питания) используйте алюминиевый профиль с рассеивателем – он защитит диоды от перегрева и равномерно распределит свет. Если профиль не предусмотрен, оставляйте зазор 5 мм между лентой и металлическими элементами во избежание короткого замыкания.
Подключите ленту к контроллеру или материнской плате через соответствующий разъем: 3-pin для ARGB (5V, Data, GND) или 4-pin для RGB (12V, R, G, B). Для удлинения цепи используйте провода сечением не менее 0,25 мм² – тонкие жилы (0,14 мм²) вызывают падение напряжения на участках длиннее 1,5 м. При пайке соблюдайте температуру паяльника 280–320°C и время контакта до 3 секунд, чтобы не перегреть диоды. После монтажа проверьте работоспособность тестовым запуском: подайте питание на 10–15 секунд и убедитесь в равномерном свечении всех сегментов.
Для модулей подсветки (например, Corsair iCUE LT100) закрепите кронштейны на задней стенке корпуса с шагом 15–20 см, используя винты M3 или прилагаемый двусторонний скотч. Подключите модули к хабу через фирменные кабели, избегая перекручиваний – изгиб радиусом менее 3 см повреждает проводники. Настройте синхронизацию через ПО производителя: выставьте задержку 50–100 мс между модулями для плавных переходов и отключите «эффект стробоскопа» при частоте обновления выше 144 Гц, чтобы избежать мерцания.
Подключение подсветки к блоку питания или контроллеру
Перед подключением определите тип светодиодной ленты: адресная (WS2812B, SK6812) или одноцветная (12V/5V). Адресные ленты требуют контроллера с поддержкой протокола (например, Arduino, Raspberry Pi или специализированные RGB-контроллеры с разъёмом 3-pin). Одноцветные подключаются напрямую к блоку питания через разъём Molex или SATA, но обязательно через резистор (220–470 Ом) для 5V-лент, чтобы избежать перегрева.
Для подключения к блоку питания используйте свободные разъёмы: 4-pin Molex (12V) или SATA (5V/12V). Отрежьте нужный коннектор от старого кабеля и припаяйте провода к ленте, соблюдая полярность (+12V к красному, GND к чёрному). Если мощность ленты превышает 20 Вт, подключайте её к отдельному разъёму, чтобы не перегружать шину питания материнской платы. Для лент длиной более 5 метров используйте дополнительный блок питания или усилитель сигнала (репитер).
- Адресные ленты (WS2812B): подключайте к контроллеру через 3-pin разъём (5V, Data, GND). Питание подавайте с блока питания, а сигнал – с контроллера. Избегайте длинных проводов для сигнальной линии (максимум 3 метра), иначе возможны артефакты.
- Одноцветные ленты (12V): используйте диммер или переключатель для регулировки яркости. Подключайте через предохранитель на 3–5 А, если лента потребляет более 2 А.
- RGB-ленты (4-pin): требуют контроллера с пультом или программным управлением. Проверьте совместимость протокола (например, 5050 RGB использует стандартный 4-pin, а ARGB – 3-pin).
После подключения проверьте работу ленты без корпуса. Если светодиоды мигают или не горят, отключите питание и проверьте: пайку (холодные спаи), полярность, напряжение на разъёмах (мультиметром). Для адресных лент убедитесь, что контроллер настроен на правильный тип ленты (например, «WS2812B» в программе Arduino IDE). При использовании нескольких лент объединяйте их параллельно, а не последовательно, чтобы избежать падения напряжения.
Настройка и проверка работы новой подсветки
После установки ленты или модулей подсветки подключите их к контроллеру или материнской плате. Если используется адресная RGB-лента (например, WS2812B), убедитесь, что коннекторы подключены к соответствующим портам: 5V, D (data) и GND. Для стандартных RGB-лент (12V) проверьте полярность – неправильное подключение приведёт к отсутствию свечения или выходу из строя. При использовании фирменных решений (ASUS Aura Sync, MSI Mystic Light) сверьтесь с документацией: некоторые контроллеры требуют питания от SATA или Molex.
Запустите ПО для управления подсветкой. Для адресных лент подойдут программы OpenRGB, SignalRGB или фирменные утилиты производителя. В настройках выберите тип устройства и количество светодиодов – ошибка в этом параметре приведёт к рассинхронизации эффектов. Для проверки работы каждого сегмента используйте режим «Тест» или «Статический цвет»: если часть ленты не горит, проверьте пайку контактов или целостность проводов. В случае мерцания или неравномерного свечения уменьшите яркость на 20–30% – это снизит нагрузку на блок питания.
Настройте эффекты с учётом особенностей корпуса. Для открытых систем (например, с сетчатыми панелями) оптимальны динамичные режимы: «Радуга», «Дыхание» или «Волна». В закрытых корпусах лучше использовать статичные цвета или медленные градиенты, чтобы избежать визуального шума. Если подсветка синхронизируется с другими устройствами (клавиатура, мышь), выберите общий профиль в ПО – разные производители могут использовать несовместимые протоколы (например, ASUS Aura не работает с Corsair iCUE без посредника).
Проверьте температурный режим. При длительной работе на максимальной яркости адресные ленты могут нагреваться до 50–60°C – это нормально, но если температура превышает 70°C, установите дополнительное охлаждение или снизьте яркость. Для RGB-вентиляторов убедитесь, что подсветка не мешает вращению лопастей: минимальное расстояние между светодиодами и крыльчаткой – 3 мм. Если эффекты работают нестабильно, обновите прошивку контроллера через официальное ПО – устаревшие версии часто содержат баги.
Зафиксируйте ленту или модули, чтобы избежать смещения. Используйте двусторонний скотч с высокой адгезией (например, 3M VHB) или пластиковые стяжки. Для прозрачных корпусов выбирайте ленты с чёрной подложкой – она скрывает проводку и улучшает контраст. После финальной проверки закройте боковую панель и оцените результат: если свет «пробивает» через щели, заклейте их светонепроницаемой плёнкой или измените угол установки ленты.
Устранение распространённых проблем после установки
Если подсветка не включается, проверьте подключение кабелей к материнской плате или контроллеру. Убедитесь, что разъём RGB/ARGB вставлен в соответствующий порт (обычно маркирован как *RGB_HEADER* или *ARGB_Header* с напряжением 5V/12V). Для систем с адресуемой подсветкой (ARGB) важно соблюдать полярность: красный провод – плюс, чёрный – минус. Если используется фирменный контроллер (например, ASUS Aura Sync, MSI Mystic Light), обновите ПО до последней версии через официальный сайт производителя.
Мерцание или неравномерное свечение часто вызвано нестабильным питанием. Подключите подсветку напрямую к блоку питания через SATA-разъём, если она потребляет более 3A (стандартный порт ARGB на материнской плате выдаёт до 3A). Для проверки используйте мультиметр: напряжение на разъёме должно быть в пределах 4.8–5.2V (ARGB) или 11.4–12.6V (RGB). При падении напряжения ниже 4.5V замените кабель или используйте усилитель сигнала (например, *DeepCool RGB Hub*).
Проблемы с синхронизацией между подсветкой и ПО решаются переустановкой драйверов. Удалите текущую версию через «Панель управления» → «Программы и компоненты», затем скачайте свежий пакет с сайта производителя материнской платы. Для ASUS Aura Sync дополнительно установите *Aura Service* из Microsoft Store. Если подсветка не распознаётся, сбросьте настройки BIOS: загрузитесь в BIOS, выберите *Load Optimized Defaults*, сохраните изменения и перезагрузитесь. В 10% случаев помогает временное отключение других USB-устройств, конфликтующих с контроллером.
Неправильная цветопередача или ограниченный диапазон цветов указывает на несовместимость протоколов. Стандартные RGB-ленты (12V) не поддерживают индивидуальную адресацию светодиодов – для этого требуется ARGB (5V). Проверьте спецификации ленты и порта на материнской плате. Если используется сторонний контроллер (например, *Corsair iCUE*), отключите встроенное ПО материнской платы, чтобы избежать конфликтов. Для лент с плотностью светодиодов выше 60 на метр используйте внешний блок питания на 5V/10A – стандартные порты не справляются с нагрузкой.
