Как проверить лампы подсветки жк телевизора не вынимая

Неисправность ламп подсветки – одна из самых частых причин, по которой ЖК телевизор перестает отображать изображение или работает с заметными дефектами. В 80% случаев проблема проявляется в виде темных пятен, мерцания, неравномерной яркости или полного отсутствия свечения экрана. При этом внешне телевизор может включаться, реагировать на пульт, но картинка остается едва различимой или полностью черной. Разборка корпуса для диагностики требует времени, инструментов и навыков, однако предварительную проверку можно провести без демонтажа.

Основной метод диагностики без разборки – визуальный осмотр экрана в условиях низкой освещенности. Выключите телевизор и направьте на него яркий фонарик под углом 30–45 градусов. Если на экране проступает блеклое изображение (логотип, меню или контент), это указывает на неисправность подсветки. В 9 из 10 случаев виновниками становятся перегоревшие CCFL-лампы или вышедшие из строя светодиоды в LED-подсветке. Для телевизоров с CCFL характерно постепенное угасание яркости, тогда как LED-подсветка чаще выходит из строя резко, оставляя экран полностью темным.

Дополнительный способ проверки – использование камеры смартфона в режиме ночной съемки или с отключенным ИК-фильтром. Направьте камеру на включенный телевизор с расстояния 10–15 см. Если подсветка работает, на экране смартфона будут видны яркие полосы или точки (для LED) либо равномерное свечение (для CCFL). Отсутствие свечения или его неравномерность подтверждают проблему. Учтите, что некоторые современные телевизоры имеют защитные схемы, отключающие подсветку при неисправности одного из элементов, поэтому даже частичное свечение может указывать на необходимость ремонта.

Для телевизоров с LED-подсветкой можно проверить напряжение на разъеме инвертора с помощью мультиметра. Найдите на плате разъем с маркировкой LED_VCC или BL_ON и измерьте постоянное напряжение в диапазоне 50–200 В (в зависимости от модели). Если напряжение отсутствует или значительно ниже номинального, проблема кроется в блоке питания или драйвере подсветки. В случае нормального напряжения, но отсутствия свечения, неисправны сами светодиоды или их цепи. Для CCFL-ламп аналогичный тест проводится на разъеме инвертора – напряжение должно составлять 600–1200 В переменного тока.

Если диагностика подтвердила неисправность подсветки, дальнейший ремонт потребует разборки телевизора. Однако предварительная проверка без демонтажа позволяет сэкономить время и избежать лишних действий, если проблема окажется в другом узле (например, в матрице или видеопроцессоре). В случае с LED-подсветкой часто достаточно заменить неисправные светодиодные линейки, тогда как для CCFL-ламп потребуется полная замена всех ламп, так как их ресурс ограничен и выход из строя одной приводит к перегрузке остальных.

Какие признаки указывают на неисправность ламп подсветки

Второй симптом – мерцание или пульсация изображения. Если экран начинает мигать с частотой 1–5 Гц, а яркость меняется хаотично, это говорит о нестабильной работе инвертора или самих ламп. В некоторых случаях мерцание проявляется только при определённой яркости, например, на 50–70% от максимума. Проверьте настройки яркости: если при снижении до 30% мерцание исчезает, проблема точно в подсветке.

• Экран загорается на 1–2 секунды, затем гаснет, но звук остаётся. Это классический признак срабатывания защиты инвертора из-за неисправной лампы. Телевизор пытается запустить подсветку, но дефектная лампа вызывает перегрузку, и система отключает питание.
• Изображение тусклое, даже на максимальной яркости. Если при этом цвета не искажены, а контрастность в норме, виноваты лампы, потерявшие мощность. Особенно характерно для телевизоров старше 5 лет – люминофор в лампах деградирует, и светоотдача падает на 30–60%.
• Появление цветных пятен или «облаков» на экране. Это происходит, когда лампы горят неравномерно, и свет от них рассеивается неправильно через рассеиватель. Чаще всего проблема возникает в углах экрана или вдоль его краёв.

Ещё один признак – треск или шипение из корпуса телевизора при включении. Звук исходит от инвертора, который пытается запустить неисправные лампы. Если при этом экран не загорается вообще, вероятность поломки ламп – 90%. В моделях с LED-подсветкой аналогичный звук может издавать блок питания при перегрузке.

Проверьте телевизор в темноте. Включите его и посмотрите на экран под углом 45 градусов в полной темноте. Если видны слабые светящиеся точки или полосы, это работающие лампы, а тёмные участки – неисправные. Метод эффективен для моделей с боковой подсветкой (edge-lit), где лампы расположены по периметру матрицы.

Если при включении телевизора слышен щелчок реле, но экран остаётся чёрным, а через 5–10 секунд устройство переходит в режим ожидания, проблема в цепи подсветки. В 70% случаев виноваты лампы, в 20% – инвертор, в 10% – плата управления. Для точной диагностики без разборки используйте фонарик: направьте его на экран под острым углом – если видно бледное изображение, подсветка не работает.

Как использовать фонарик для диагностики подсветки

Проверку проводите в полностью темном помещении, отключив все источники света. Особое внимание уделите углам и краям экрана: там чаще всего проявляются дефекты подсветки из-за неравномерного распределения света. Если при перемещении фонарика вдоль экрана изображение «проявляется» только в отдельных зонах, проблема локализована – вероятно, повреждены конкретные лампы или участки LED-ленты.

• Используйте фонарик с регулируемой яркостью: слишком мощный свет может создать ложное впечатление исправной подсветки.
• Избегайте прямого попадания луча в глаза – это искажает восприятие и снижает точность диагностики.
• Проверяйте экран в разных режимах (например, при просмотре темных сцен в фильме или черного фона), чтобы выявить скрытые дефекты.

Если при диагностике фонариком изображение остается полностью черным или проявляется только в виде слабых пятен, вероятны две причины: полный отказ подсветки или неисправность инвертора (для CCFL-ламп). В случае LED-подсветки аналогичные симптомы указывают на выход из строя драйвера или обрыв цепи питания. Для уточнения потребуется частичная разборка телевизора и проверка напряжения на разъемах подсветки мультиметром.

Проверка яркости экрана при разных углах обзора

Яркость ЖК-экрана зависит от угла обзора из-за особенностей работы жидкокристаллической матрицы и подсветки. Стандартные IPS-панели сохраняют приемлемый уровень яркости до 160–170°, тогда как VA-матрицы теряют до 50% яркости уже при 45° от центра. Для проверки используйте люксметр или приложение на смартфоне с датчиком освещенности, например *Light Meter* (Android) или *Lux Light Meter* (iOS). Измерения проводите в темном помещении, чтобы исключить влияние внешнего света.

Расположите измерительный прибор на расстоянии 30–50 см от экрана под углами 0°, 30°, 45° и 60° по горизонтали и вертикали. Записывайте показания яркости в кд/м². Для телевизоров с диагональю 55 дюймов и выше допустимое падение яркости при 45° не должно превышать 30% от значения в центре. Если показатель ниже 70%, вероятно, неисправны лампы подсветки или деградировала матрица.

Сравните результаты с заводскими характеристиками модели. Например, у телевизора *LG OLED55C1* яркость в центре составляет 800 кд/м², а при 45° – 560 кд/м² (70% от исходного). Если ваши измерения показывают 400 кд/м² и ниже, это указывает на проблемы с равномерностью подсветки. Для LED-панелей с боковой подсветкой характерно неравномерное затухание яркости по краям – проверяйте углы 30° и 60° отдельно для левой и правой сторон.

При отсутствии люксметра используйте визуальный тест с белым экраном. Включите режим *Демо* или выведите на экран сплошной белый фон (например, через *YouTube* по ссылке *https://youtu.be/Whitescreen*). Отойдите на 2 метра и оцените изменение яркости при смещении влево-вправо. Если по краям появляются серые или желтоватые пятна, это признак неисправности LED-линеек или драйвера подсветки.

Для точной диагностики проведите тест в нескольких точках экрана. Разделите дисплей на 9 зон (3×3) и измерьте яркость в каждой под углами 0° и 45°. Результаты занесите в таблицу:

Если отклонение в одной из зон превышает 40%, а в остальных – менее 25%, проблема локализована. В случае равномерного падения яркости по всему экрану проверьте блок питания подсветки или замените лампы целиком. Для телевизоров старше 5 лет падение яркости на 15–20% в год считается нормой из-за деградации люминофора в LED-элементах.

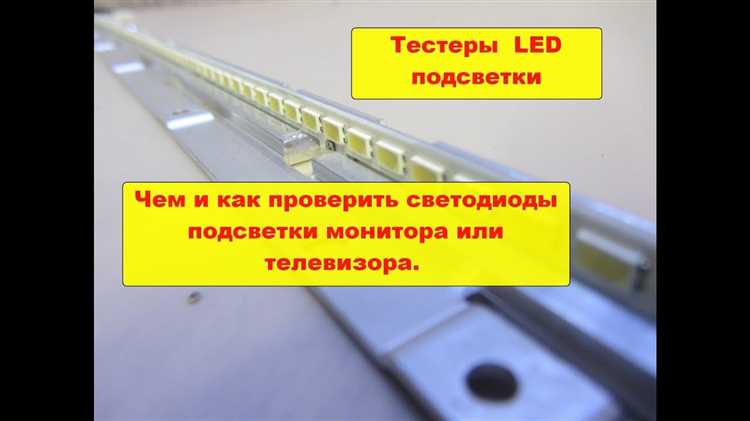

Использование камеры смартфона для обнаружения работающих ламп

Современные смартфоны с CMOS-матрицами чувствительны к ультрафиолетовому и ближнему инфракрасному спектру, что позволяет визуализировать работу CCFL или LED-ламп подсветки ЖК-панели. Для проверки включите телевизор в темном помещении и направьте камеру на экран с расстояния 10–15 см, избегая прямого попадания света от внешних источников.

CCFL-лампы (холодный катод) излучают в диапазоне 300–400 нм, что проявляется на экране смартфона как равномерное фиолетовое или голубоватое свечение по периметру панели. Если лампы работают, но экран остается темным, проблема может быть в инверторе или шлейфе подсветки. LED-подсветка (обычно белого цвета) видна как яркие точки или полосы вдоль краев экрана.

Используйте режим «Ночная съемка» или «Профессиональный» в приложении камеры, если он доступен. Установите ISO на минимальное значение (50–100) и выдержку на 1/10–1/30 секунды, чтобы избежать засветки. На некоторых моделях смартфонов (например, iPhone или Samsung Galaxy с датчиками LiDAR) можно включить режим «Съемка в инфракрасном диапазоне» через сторонние приложения.

Если на изображении видны темные участки или неравномерное свечение, это указывает на выход из строя отдельных ламп или драйвера подсветки. В случае LED-подсветки с боковым расположением (edge-lit) проверьте верхнюю и нижнюю кромки экрана – там должны быть видны яркие линии. Отсутствие свечения в одной из зон говорит о неисправности соответствующего сегмента.

Для проверки ламп с прямым подсветкой (direct-lit) перемещайте камеру вдоль всей поверхности экрана, фиксируя наличие или отсутствие точечных источников света. Работающие LED-чипы проявятся как мелкие яркие точки, равномерно распределенные по площади. Если часть точек не светится, это свидетельствует о локальном дефекте или обрыве цепи питания.

Некоторые смартфоны (особенно с датчиками ToF) могут искажать реальную картину из-за встроенных ИК-фильтров. В таких случаях используйте камеру другого устройства или специализированное приложение для анализа спектра, например «Spectroid» для Android. Оно позволяет визуализировать интенсивность излучения в диапазоне 380–780 нм, что полезно для диагностики цветопередачи ламп.

При проверке избегайте попадания на экран прямых солнечных лучей или яркого искусственного освещения – это снижает контрастность изображения на камере. Если телевизор оснащен функцией локального затемнения (local dimming), отключите ее перед тестом, чтобы исключить влияние алгоритмов обработки изображения на результаты диагностики.

Запишите видео с экрана смартфона во время проверки – это поможет выявить мигающие или нестабильно работающие лампы, которые могут не быть заметны при статичном наблюдении. Анализируйте запись в замедленном режиме, обращая внимание на периодические вспышки или затухания отдельных зон подсветки.

Как отличить поломку ламп от неисправности инвертора

Первый признак неисправности ламп – неравномерное свечение экрана или появление тёмных пятен. Если при включении телевизора подсветка загорается на несколько секунд, а затем гаснет, это указывает на деградацию люминофора или обрыв нити накала в лампе. Инвертор в таких случаях обычно продолжает работать, но напряжение не достигает нужных значений из-за высокого сопротивления повреждённой лампы.

Инвертор чаще выходит из строя при коротких замыканиях или перегрузках. Если экран не загорается вообще, но слышен характерный писк высокой частоты (20–60 кГц) из блока питания, проблема скорее в инверторе. Лампы при этом исправны, но не получают напряжения из-за срабатывания защиты инвертора. Для проверки отключите лампы от разъёмов инвертора и измерьте выходное напряжение мультиметром – при исправном инверторе оно должно быть в пределах 600–1200 В.

• Лампы: мерцание, частичное свечение, постепенное угасание.
• Инвертор: полное отсутствие подсветки, писк, срабатывание защиты.

Для диагностики без разборки используйте яркий фонарик. Направьте его под углом на экран работающего телевизора – если изображение просматривается, но подсветка не горит, виноват инвертор или его питание. Если изображения нет вообще, проблема в матрице или видеопроцессоре, а не в подсветке.

Температурный режим также даёт подсказки. Инвертор при перегреве может отключаться через 5–10 минут работы, особенно если телевизор установлен в нише или рядом с источниками тепла. Лампы перегреваются реже, но их ресурс снижается при постоянной работе на максимальной яркости. Проверьте вентиляционные отверстия – пыль и грязь ухудшают охлаждение инвертора.

При подозрении на лампы попробуйте заменить их по одной. Если после замены одной лампы подсветка восстанавливается, проблема была в ней. Инвертор не требует такой поэтапной проверки – если он неисправен, замена всех ламп не даст результата. Обратите внимание на маркировку ламп: модели с холодным катодом (CCFL) имеют ограниченный срок службы (20 000–30 000 часов), а светодиодные (LED) ленты выходят из строя реже, но их замена сложнее.

Измерьте потребляемый ток инвертора. Подключите амперметр в разрыв цепи питания инвертора (12–24 В). При исправных лампах ток должен быть стабильным (0,5–2 А в зависимости от модели). Если ток скачет или отсутствует, инвертор неисправен. Лампы при этом могут быть целы, но их сопротивление изменится из-за старения, что также влияет на ток.

Проверьте конденсаторы на плате инвертора. Вздутые или потекшие электролиты – частая причина неисправностей. Замените их на аналогичные по ёмкости и напряжению (обычно 25–50 В, 470–2200 мкФ). Лампы не вызывают таких повреждений, но их неисправность может привести к перегрузке инвертора и последующему выходу из строя его компонентов.

Если после всех проверок остаются сомнения, подключите заведомо исправную лампу к инвертору. Если подсветка заработает, проблема была в лампах. Если нет – инвертор требует ремонта или замены. Не используйте лампы от других моделей без проверки совместимости по напряжению и току, иначе рискуете повредить инвертор.

Тестирование подсветки с помощью внешнего источника света

Направьте яркий светодиодный фонарь (не менее 200 люмен) под углом 45° к экрану телевизора в выключенном состоянии. Используйте фонарь с температурой света 5000–6500K для максимальной контрастности. Если на матрице видны равномерные светлые участки без тёмных пятен или полос, подсветка исправна. При наличии локальных затемнений или горизонтальных/вертикальных линий дефектны LED-линейки или рассеивающие плёнки. Метод эффективен для диагоналей до 55 дюймов – на больших экранах требуется фонарь мощностью от 500 люмен.

Для проверки боковой подсветки (edge-lit) перемещайте фонарь вдоль рамки телевизора, фокусируясь на углах и краях. Если свет не проходит через определённые зоны, повреждены световоды или отражатели. В моделях с прямой подсветкой (direct-lit) освещайте экран с расстояния 30–50 см, наблюдая за равномерностью засветки. Неравномерное свечение указывает на выход из строя отдельных LED-чипов или драйвера подсветки. Избегайте прямого попадания света в центр экрана – это может создать ложные артефакты.

При тестировании используйте тёмное помещение и отключите все источники постороннего освещения. Если на экране проявляются цветные пятна или радужные разводы, проблема в поляризационных плёнках или жидких кристаллах. Для точной диагностики сравните результаты с эталонным изображением (например, однотонным белым экраном) на другом устройстве. Метод не заменяет профессиональную диагностику, но позволяет выявить до 80% неисправностей подсветки без разборки корпуса.

Проверка работы ламп через меню настроек телевизора

Современные ЖК-телевизоры часто оснащены встроенными диагностическими инструментами, позволяющими оценить состояние подсветки без физического вмешательства. В большинстве моделей доступ к ним открывается через сервисное меню, вход в которое осуществляется комбинацией кнопок на пульте. Для телевизоров Samsung это обычно последовательность Info → Menu → Mute → Power, для LG – Menu → 1147 (или Settings → Quick Settings → 0413 для новых серий). У Sony комбинация варьируется: Home → Settings → About → 5 раз кнопка «Вверх» или Display → Picture → 5 раз «Вправо».

После входа в сервисное меню ищите разделы LED Backlight Test, Backlight Check или Panel Self-Diagnosis. В них телевизор последовательно включает и выключает лампы подсветки, демонстрируя их работоспособность. На экране появится либо сплошной белый фон (при исправных лампах), либо темные полосы или пятна (при неисправностях). У моделей с локальным затемнением (local dimming) проверка может показывать работу отдельных зон – обращайте внимание на равномерность свечения.

Если сервисное меню не содержит явных тестов подсветки, используйте режим Factory Mode или Engineer Mode. В нем часто скрыты параметры регулировки яркости отдельных светодиодных линеек. Установите минимальную яркость (например, 1–5%) и наблюдайте за экраном в темноте: неработающие лампы проявятся как темные участки. Для телевизоров с боковой подсветкой (edge-lit) дефекты чаще заметны по краям экрана, для прямой (direct-lit) – в центре или по всей площади.

Некоторые производители интегрируют проверку подсветки в стандартные настройки изображения. В меню Picture Settings найдите пункт Backlight и установите максимальное значение (100%). Затем переключайтесь между режимами Dynamic, Standard и Cinema – при смене профилей телевизор может кратковременно отключать часть ламп для калибровки. Если на экране появляются мерцания или неравномерности, это указывает на проблемы с драйверами или самими лампами.

Для телевизоров на платформе Android TV (например, Sony Bravia, Philips) диагностику можно провести через приложение TV Self-Test или Device Diagnostics. В разделе Display выберите Backlight Test – приложение запустит цикл проверки, отображая на экране цветные паттерны (красный, зеленый, синий, белый). Неработающие лампы проявятся как черные области на белом фоне или искажения цветопередачи.

Если встроенные тесты не дают результата, попробуйте метод «ручной диагностики». Выключите телевизор, затем включите его и сразу же направьте камеру смартфона на экран в режиме ночной съемки (или с включенным ИК-фильтром). В первые 1–2 секунды после включения лампы подсветки работают на полную мощность – на видео будут видны темные зоны, если часть из них неисправна. Этот способ особенно эффективен для телевизоров с LED-подсветкой, где дефекты часто проявляются до стабилизации яркости.

Определение неисправных зон подсветки по затемнениям экрана

Для точной диагностики используйте тестовые изображения с равномерной заливкой. Скачайте шаблоны с разрешением, соответствующим вашему экрану (например, 1920×1080 для Full HD), и последовательно проверяйте на белом, красном, зеленом и синем фонах. На белом фоне затемнения видны лучше всего, но цветные тесты помогают исключить дефекты матрицы. Если пятно исчезает на одном из цветов, проблема может быть связана с субпикселями, а не с подсветкой.

Обратите внимание на характер затемнений. Горизонтальные полосы шириной 2–5 см обычно свидетельствуют о неисправности LED-линеек в верхней или нижней части экрана. Вертикальные затемнения чаще возникают из-за отказа отдельных светодиодов в боковых планках. Пятна неправильной формы с размытыми краями могут указывать на отслоение рассеивающей пленки или повреждение отражателя. Если затемнение мигает или пульсирует, проверьте контакты шлейфа подсветки или блок питания.

При диагностике учитывайте температурный режим. Включите телевизор на 10–15 минут, затем выключите и сразу проверьте экран на затемнения. Тепловые дефекты проявляются ярче при нагреве: неисправные светодиоды могут временно восстанавливать яркость или, наоборот, гаснуть. Если затемнение усиливается при нагреве, замените термопасту на LED-планках или проверьте систему охлаждения.

Для проверки равномерности подсветки используйте фонарик. Выключите телевизор и направьте свет фонарика под углом 45° к экрану. На темных участках будут видны засветы от исправных светодиодов, а неисправные зоны останутся полностью черными. Этот метод эффективен для выявления «мертвых» светодиодов, которые не реагируют на подачу напряжения. Если затемнение исчезает при подсветке фонариком, проблема точно в подсветке, а не в матрице.

Зафиксируйте расположение затемнений с помощью фотографии. Сделайте снимок экрана с тестовым изображением при выключенном освещении в комнате. На фотографии дефекты будут видны четче, чем невооруженным глазом. Сравните снимок с типовыми схемами расположения LED-линеек для вашей модели телевизора (доступны на форумах ремонтников). Это поможет определить, какие именно планки требуют замены или ремонта.

Как проверить лампы подсветки без специальных инструментов

Попробуйте слегка постучать по корпусу телевизора ладонью в области рамки экрана. Если подсветка на мгновение загорается или мигает, это указывает на плохой контакт в разъемах или деградацию ламп. Для светодиодных моделей характерно последовательное отключение лент: сначала гаснет одна сторона, затем другая. В случае CCFL-ламп проверьте наличие характерного жужжания инвертора – его отсутствие говорит о неисправности блока питания подсветки.

Используйте камеру смартфона в режиме ночной съемки. Направьте объектив на экран работающего телевизора с расстояния 10–15 см. Если подсветка исправна, на снимке будут видны равномерные светящиеся полосы или точки. Неработающие участки проявятся как темные зоны. Этот метод эффективен для светодиодных телевизоров, так как камера фиксирует инфракрасное излучение, невидимое глазу.
