На какой частоте должен работать радиопередатчик

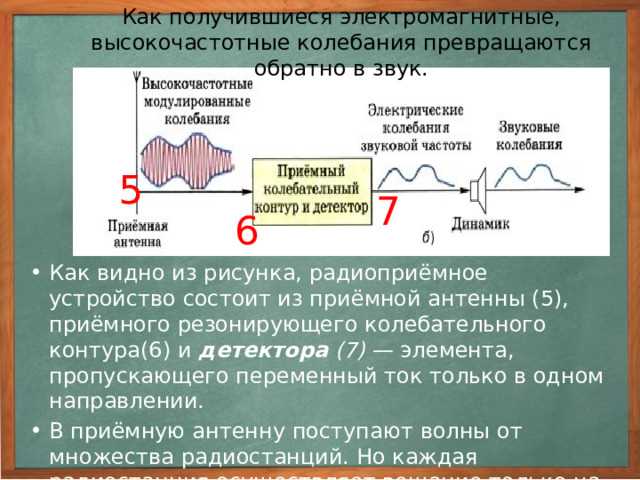

На какой частоте должен работать радиопередатчик

Выбор рабочей частоты радиопередатчика определяет дальность связи, помехоустойчивость и эффективность использования спектра. Для диапазонов LF (30–300 кГц) характерно распространение поверхностной волной с затуханием ~0,01 дБ/км над морем и до 0,1 дБ/км над сушей. В MF (300 кГц–3 МГц) дневное поглощение в ионосфере достигает 20–30 дБ, но ночью отражение от слоя E обеспечивает дальность до 1500 км. На частотах HF (3–30 МГц) критическим параметром становится высота отражающего слоя F2, которая варьируется от 200 до 400 км в зависимости от солнечной активности.

Для VHF (30–300 МГц) и выше распространение близко к прямой видимости с потерями, описываемыми формулой Фрииса: L = 32,4 + 20·lg(d[км]) + 20·lg(f[МГц]). На частоте 150 МГц при расстоянии 50 км потери составят ~100 дБ. В городских условиях затухание увеличивается на 10–20 дБ из-за многолучевости. В диапазоне UHF (300 МГц–3 ГГц) начинают сказываться поглощение в атмосфере (0,01 дБ/км на 1 ГГц) и влияние осадков (до 0,2 дБ/км при сильном дожде).

При расчете оптимальной частоты учитывают три ключевых фактора: требуемую дальность, доступную мощность передатчика и допустимый уровень помех. Для связи на 1000 км в HF-диапазоне выбирают частоту на 15–20% ниже максимально применимой частоты (MUF), рассчитанной по ионосферным прогнозам. В VHF/UHF для фиксированных линий связи используют частоты с минимальным затуханием в атмосфере: 146–174 МГц для мобильных систем и 400–470 МГц для стационарных. При мощности передатчика 10 Вт и чувствительности приемника –120 дБм на частоте 450 МГц достигается дальность 30–50 км в условиях прямой видимости.

В условиях плотной застройки или при необходимости проникновения сигнала в здания смещаются в нижнюю часть диапазона: 30–80 МГц для аварийных служб, 136–174 МГц для профессиональной мобильной радиосвязи. Для спутниковых каналов выбирают частоты с минимальным поглощением в атмосфере: 1,5–1,6 ГГц (L-диапазон) для мобильной связи, 4–8 ГГц (C-диапазон) для фиксированных линий. При этом учитывают доплеровский сдвиг, который на низкоорбитальных спутниках достигает ±40 кГц на частоте 1,5 ГГц.

Расчет начинают с определения минимально необходимой напряженности поля в точке приема. Для аналоговой ЧМ-связи требуется 0,5–1 мкВ/м, для цифровых систем (DMR, TETRA) – 0,2–0,3 мкВ/м. Далее используют уравнение радиосвязи: P_пр = P_прд + G_прд + G_прм – L_св – L_доп, где P_пр – мощность на входе приемника, G – коэффициенты усиления антенн, L_св – потери в свободном пространстве, L_доп – дополнительные потери (затухание в атмосфере, поляризационные потери). Для компенсации замираний вводят запас по мощности 10–15 дБ.

Оптимальная частота для радиопередатчика: выбор и расчет

Оптимальная частота для радиопередатчика: выбор и расчет

Выбор частоты радиопередатчика зависит от трех ключевых факторов: дальности связи, помехозащищенности и нормативных ограничений. Для коротких дистанций (до 1 км) оптимальны диапазоны 27 МГц (CB) и 433 МГц (ISM) – они обеспечивают низкое энергопотребление и простоту реализации. При необходимости передачи на 5–50 км используют 144–174 МГц (VHF) или 400–470 МГц (UHF), где баланс между проникновением сигнала и затуханием наиболее эффективен. Для глобальной связи (спутниковые системы, морская навигация) применяют 3–30 МГц (HF) с учетом ионосферного отражения, но требуется мощность от 100 Вт и антенны длиной 10–40 м.

Расчет частоты начинается с анализа условий эксплуатации:

  • Городская среда: предпочтительны 868 МГц (EU) / 915 МГц (US) – меньшее поглощение стенами и меньшая загруженность эфира по сравнению с 2,4 ГГц.
  • Лес/горная местность: оптимальны 30–88 МГц – длинные волны огибают препятствия, но требуют антенн с высоким коэффициентом усиления (от 6 дБи).
  • Мобильные приложения: 1,8–2,0 ГГц (LTE/5G) – компромисс между скоростью передачи и энергоэффективностью, но с ограничением дальности до 2–5 км без ретрансляторов.

Для точного подбора используют формулу затухания в свободном пространстве: L = 32.44 + 20·lg(d) + 20·lg(f), где d – расстояние в км, f – частота в МГц. Например, на 10 км при 433 МГц потери составят ~105 дБ, что требует передатчика мощностью не менее 1 Вт и чувствительности приемника -110 дБм.

Нормативные ограничения критичны: в России для безлицензионной работы разрешены 433,05–434,79 МГц (мощность до 10 мВт) и 2,4–2,4835 ГГц (до 100 мВт). В США FCC допускает 902–928 МГц (до 1 Вт) и 2,4 ГГц (до 4 Вт с расширением спектра). При превышении мощности или выходе за диапазон требуется регистрация оборудования и получение разрешения. Для промышленных систем (например, телеметрия на нефтепромыслах) выбирают 865–868 МГц – здесь меньше помех от бытовых устройств, а разрешенная мощность достигает 500 мВт.

Критерии выбора диапазона частот для конкретных задач связи

Критерии выбора диапазона частот для конкретных задач связи

Выбор диапазона частот определяется тремя ключевыми факторами: дальностью связи, помехоустойчивостью и нормативными ограничениями. Для коротких дистанций (до 1 км) оптимальны УКВ-диапазоны 136–174 МГц и 400–470 МГц – они обеспечивают высокую скорость передачи данных при минимальных энергозатратах. В городских условиях 400–470 МГц предпочтительнее из-за лучшего проникновения через стены и меньшей чувствительности к многолучевому распространению.

Для средних расстояний (1–50 км) используют КВ-диапазоны 3–30 МГц, где ионосферное отражение позволяет обойти кривизну Земли. Однако эффективность зависит от солнечной активности: днем лучше работают частоты 10–20 МГц, ночью – 3–10 МГц. При этом ширина полосы ограничена, что снижает скорость передачи до 1–10 кбит/с. Для стабильной связи на таких дистанциях требуется направленная антенна с усилением не менее 6 дБи.

Дальняя связь (свыше 50 км) реализуется на частотах ниже 3 МГц (СДВ, ДВ) или через спутниковые каналы (L-диапазон 1–2 ГГц). СДВ (3–30 кГц) проникает в воду на глубину до 20 м, что критично для подводной связи, но требует антенн длиной в сотни метров и мощности передатчика от 10 кВт. Спутниковые системы на 1,5–1,6 ГГц (например, Inmarsat) обеспечивают глобальное покрытие, но задержка сигнала достигает 250 мс, а стоимость оборудования превышает $10 000.

  • Помехозащищенность: В зашумленных средах (промышленные зоны, мегаполисы) выбирают диапазоны с узкой полосой – 433 МГц (LoRa) или 868 МГц (Sigfox), где уровень индустриальных помех ниже. Для военных применений используют скачкообразную перестройку частоты (FHSS) в диапазоне 225–400 МГц, что снижает вероятность подавления сигнала до 0,1%.
  • Энергоэффективность: Для IoT-устройств с автономным питанием критичны диапазоны 868 МГц (Европа) и 915 МГц (США), где допустимая мощность излучения ограничена 25 мВт, но дальность достигает 15 км при прямой видимости. В сравнении с 2,4 ГГц (Wi-Fi) энергопотребление снижается в 5–10 раз.
  • Ширина канала: Для передачи видео требуются частоты выше 1 ГГц – 2,4 ГГц (Wi-Fi) или 5,8 ГГц (FPV-дроны), где доступна полоса до 80 МГц. Однако на таких частотах сигнал сильно затухает при прохождении через листву или дождь: затухание на 5,8 ГГц в дожде интенсивностью 25 мм/ч достигает 0,3 дБ/м.

Нормативные ограничения диктуют жесткие рамки: в России для гражданской связи без лицензии разрешены только 27 МГц (CB), 433 МГц (маломощные устройства) и 2,4 ГГц (ISM). В США FCC выделяет для любительской радиосвязи диапазоны 1,8–2 МГц, 3,5–4 МГц, 7–7,3 МГц и другие, но с ограничением мощности до 1,5 кВт. Нарушение регламента влечет штрафы до 100 000 рублей или конфискацию оборудования.

Для мобильных приложений (автомобильные рации, дроны) критична устойчивость к доплеровскому сдвигу. На скорости 100 км/ч сдвиг на частоте 2,4 ГГц составляет 222 Гц, что требует использования модуляции с расширенным спектром (например, DSSS). В авиации используют диапазон 118–137 МГц с шагом каналов 8,33 кГц, чтобы минимизировать интерференцию при плотном трафике.

В условиях Арктики или пустынь выбор частоты зависит от температурных градиентов и ионизации воздуха. На частотах ниже 10 МГц сигнал может распространяться на тысячи километров за счет волновода Земля-ионосфера, но только в темное время суток. Для связи с подводными лодками используют СНЧ (3–30 Гц), где длина волны достигает 10 000 км, но скорость передачи не превышает 1 бит/с.

При проектировании систем с динамическим выбором частот (например, когнитивное радио) учитывают загруженность спектра. В диапазоне 700 МГц (освобожденном после перехода на цифровое ТВ) занятость каналов в городах достигает 80%, тогда как на 900 МГц – не более 30%. Алгоритмы адаптивного выбора частот (например, IEEE 802.22) анализируют спектр в реальном времени и переключаются на свободные участки с задержкой менее 100 мс.

Для критически важных систем (аварийная связь, военные) резервируют несколько диапазонов. Например, в стандарте TETRA используют 380–400 МГц для основного канала и 800 МГц для резервного, что обеспечивает отказоустойчивость при глушении одного из диапазонов. В экстремальных условиях (ядерный взрыв) СДВ-диапазон остается единственным работоспособным, так как ионосферные возмущения не влияют на сверхнизкие частоты.

Методы расчета допустимой мощности передатчика на разных частотах

Методы расчета допустимой мощности передатчика на разных частотах

Допустимая мощность передатчика определяется нормативными ограничениями, условиями распространения сигнала и техническими характеристиками оборудования. На частотах ниже 30 МГц (КВ-диапазон) ключевую роль играет затухание в ионосфере и поверхностной волне. Для расчета используют формулу Фрииса с поправкой на поглощение: Pдоп = (4πR)²Pпр / (GпGпрλ²Lи), где R – расстояние, Pпр – минимальная мощность приемника, Gп и Gпр – коэффициенты усиления антенн, λ – длина волны, Lи – потери в ионосфере (для 10 МГц – 10–15 дБ).

В УКВ-диапазоне (30–300 МГц) доминирует прямая видимость, а потери зависят от рельефа. Расчет ведут по модели Окамуры-Хата: L = 69.55 + 26.16lg(f) − 13.82lg(hп) + (44.9 − 6.55lg(hп))lg(R), где f – частота в МГц, hп – высота антенны передатчика в метрах. Допустимую мощность определяют как Pдоп = Pпр + L − Gп − Gпр + M, где M – запас на замирания (обычно 10–20 дБ). Для городских условий на 150 МГц потери могут достигать 120 дБ на 10 км.

На частотах выше 1 ГГц (СВЧ) критичны атмосферные потери и поглощение в дожде. Используют модель ITU-R P.676: γ = kRα, где k и α – коэффициенты, зависящие от частоты (для 10 ГГц k=0.013, α=1.15 при интенсивности дождя 50 мм/ч). Допустимая мощность рассчитывается с учетом энергетического бюджета линии: Pдоп = Pпр + Lсв + Lатм + Lдождь − Gп − Gпр. На 24 ГГц потери в дожде могут превышать 30 дБ/км.

Для спутниковых систем мощность ограничивается международными регламентами (ITU-R S.524). В Ku-диапазоне (12–18 ГГц) допустимая ЭИИМ (эквивалентная изотропно излучаемая мощность) не должна превышать 55 дБВт для фиксированной службы. Расчет ведут по формуле: ЭИИМ = Pп + Gп − Lф, где Lф – потери в фидере (0.5–1.5 дБ на 10 м кабеля). При использовании антенны с усилением 40 дБи мощность передатчика ограничивается 15 дБВт (32 Вт).

В диапазоне 60 ГГц (V-диапазон) поглощение кислородом достигает 15 дБ/км, что требует коррекции расчетов. Модель ITU-R P.676 дает γO2 = 15.1 дБ/км на 60 ГГц. Допустимая мощность определяется как Pдоп = (Pпр + Lсв + γR − Gп − Gпр) / η, где η – КПД антенно-фидерного тракта (0.7–0.9). Для связи на 1 км при Pпр = −80 дБм и Gп = Gпр = 25 дБи требуется мощность не менее 10 дБм (10 мВт).

Для любительских диапазонов (например, 144–146 МГц) мощность ограничена национальными нормами. В России согласно Регламенту радиосвязи максимальная мощность составляет 5 Вт для III категории, 10 Вт – для II и 100 Вт – для I. Расчет ведут с учетом потерь в кабеле и согласовании: Pдоп = Pнорм − Lк − Lс, где Lк – потери в кабеле (0.2–0.5 дБ/м для RG-213), Lс – потери на рассогласование (0.5–1 дБ при КСВ 1.5). При длине фидера 20 м и КСВ 1.3 допустимая мощность на выходе передатчика снижается на 5–7 дБ.

В системах радиорелейной связи (РРЛ) мощность выбирают исходя из энергетического запаса на замирания. Для частот 7–8 ГГц используют формулу: Pдоп = Pпр + Lсв + Fм − Gп − Gпр + M, где Fм – множитель ослабления (для 99.9% времени – 30 дБ), M – запас на аппаратуру (3–5 дБ). При Pпр = −70 дБм, Lсв = 140 дБ и Gп = Gпр = 35 дБи требуется мощность 20 дБм (100 мВт).

Для оценки тепловых ограничений мощности на высоких частотах применяют формулу: Pдоп = (Tдоп − T0) / (RθKп), где Tдоп – допустимая температура кристалла (150°C для GaAs), T0 – температура окружающей среды (25°C), Rθ – тепловое сопротивление (10°C/Вт для транзистора), Kп – коэффициент потерь (0.5–0.7). На 10 ГГц при Rθ = 8°C/Вт и Kп = 0.6 допустимая мощность составляет 2.6 Вт. Для снижения тепловой нагрузки используют радиаторы с принудительным охлаждением или распределенные усилители.

Влияние условий распространения радиоволн на выбор рабочей частоты

Влияние условий распространения радиоволн на выбор рабочей частоты

Распространение радиоволн зависит от частотного диапазона и физических свойств среды. В диапазоне СДВ (3–30 кГц) волны огибают земную поверхность, проникая в воду на глубину до 20 м, что делает их незаменимыми для связи с подводными объектами. Однако низкая скорость передачи данных (единицы бит/с) ограничивает применение. Для наземной связи на расстояниях до 1000 км оптимальны средние волны (300 кГц–3 МГц), где дневное поглощение в ионосфере минимально, а ночью отражение от слоя E позволяет увеличить дальность до 2000 км.

Коротковолновый диапазон (3–30 МГц) критически зависит от солнечной активности. При высоком числе Вольфа (W > 150) слой F2 ионосферы обеспечивает отражение на частотах до 25 МГц, позволяя глобальную связь на расстояниях 3000–20000 км. В периоды минимума активности (W < 50) максимально применимая частота (МПЧ) падает до 8–12 МГц, требуя переключения на более низкие частоты. Для стабильной связи рекомендуется использовать частоты на 10–15% ниже расчетной МПЧ, чтобы компенсировать флуктуации ионосферы.

Ультракороткие волны (30 МГц–3 ГГц) распространяются квазиоптически, что ограничивает дальность прямой видимости. На частотах 150–450 МГц затухание в лесистой местности составляет 0,1–0,3 дБ/м, а в городской застройке – до 1 дБ/м из-за многолучевого распространения. Для мобильной связи в условиях плотной застройки эффективны частоты 700–900 МГц, где дифракция на препятствиях снижает потери на 20–30% по сравнению с 2,4 ГГц. В открытой местности при высоте антенн 10 м дальность связи на 433 МГц достигает 30–40 км, на 2,4 ГГц – 15–20 км.

В диапазоне СВЧ (3–30 ГГц) доминируют атмосферные потери. На 10 ГГц затухание в дожде интенсивностью 25 мм/ч достигает 0,5 дБ/км, на 24 ГГц – 2 дБ/км. Для спутниковой связи на геостационарной орбите оптимальны частоты 4–6 ГГц (C-диапазон), где потери в атмосфере минимальны (0,1–0,2 дБ), а полоса пропускания достаточна для передачи данных со скоростью до 1 Гбит/с. В Ka-диапазоне (26–40 ГГц) пропускная способность увеличивается до 10 Гбит/с, но требуется адаптивная коррекция мощности при осадках.

Тропосферное рассеяние на частотах 100 МГц–10 ГГц позволяет организовать связь за горизонтом на расстояниях до 800 км. Эффективность метода зависит от градиента показателя преломления воздуха: при стандартных условиях (градиент −40 N-единиц/км) дальность на 2 ГГц составляет 300–400 км, на 5 ГГц – 200–250 км. Для стабильной работы требуется мощность передатчика 10–50 кВт и антенны с коэффициентом усиления 30–40 дБи. В условиях арктического климата тропосферное рассеяние усиливается из-за повышенной рефракции, что позволяет снизить мощность на 3–5 дБ.

Выбор частоты для радиорелейных линий определяется компромиссом между пропускной способностью и устойчивостью к помехам. На частотах 6–8 ГГц затухание в атмосфере не превышает 0,15 дБ/км, а ширина канала достигает 56 МГц, что достаточно для передачи 4K-видео. При увеличении частоты до 80 ГГц затухание возрастает до 0,5 дБ/км, но появляется возможность использовать узкие лучи (ширина диаграммы направленности 0,5°), снижая взаимные помехи. Для линий длиной 50–100 км оптимальны частоты 18–23 ГГц, где потери составляют 0,2–0,3 дБ/км, а оборудование доступно по стоимости.

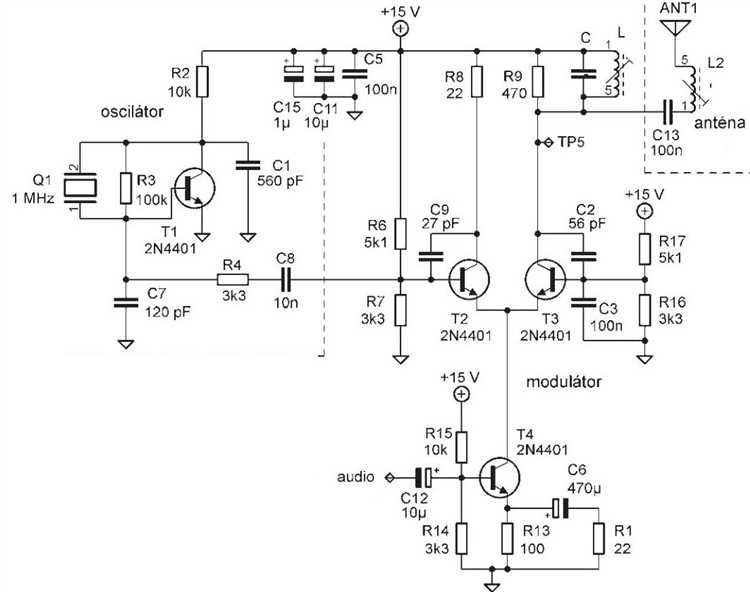

Практическое сравнение частотных диапазонов для городских и загородных сетей

Практическое сравнение частотных диапазонов для городских и загородных сетей

В городских условиях диапазон 400–470 МГц демонстрирует оптимальный баланс между проникающей способностью и дальностью связи. Сигнал на этих частотах эффективно огибает препятствия, такие как здания и металлические конструкции, за счет дифракции, но при этом сохраняет достаточную мощность для устойчивой связи на расстояниях до 3–5 км при использовании типовых антенн с коэффициентом усиления 3–6 дБи. Однако в плотной застройке с высотными зданиями наблюдается затухание до 20–30 дБ на каждые 100 м прямой видимости, что требует установки ретрансляторов или увеличения мощности передатчика до 5–10 Вт.

Для загородных сетей диапазон 136–174 МГц предпочтителен при необходимости покрытия больших территорий с минимальными затратами на инфраструктуру. На открытой местности сигнал на этих частотах распространяется на 10–15 км без значительных потерь, а в условиях холмистого рельефа – до 7–10 км. При этом чувствительность к помехам от промышленных объектов и линий электропередач ниже, чем в диапазоне 400 МГц, но требуется учитывать влияние ионосферных возмущений, особенно в ночное время, когда дальность связи может увеличиваться на 30–50% за счет отражения от слоя D.

Диапазон 800–900 МГц в городских сетях обеспечивает высокую плотность каналов и минимальные интерференционные помехи, но критически зависит от прямой видимости. В условиях плотной застройки дальность связи редко превышает 1–2 км даже при использовании направленных антенн с усилением 9–12 дБи, а затухание в железобетонных конструкциях достигает 40–50 дБ. Для компенсации потерь требуется увеличение мощности до 20–30 Вт или развертывание сети микроячеек с шагом 500–800 м, что экономически оправдано только для коммерческих операторов.

В загородных условиях диапазон 2,4 ГГц и выше применяется исключительно для точечных соединений или локальных сетей с радиусом действия до 1–3 км. Основное преимущество – высокая пропускная способность (до 100 Мбит/с в режиме прямой видимости), но сигнал практически полностью блокируется лесными массивами, холмами и даже густой растительностью. Затухание в листве составляет 0,2–0,5 дБ/м, что делает этот диапазон непригодным для мобильных сетей без использования ретрансляторов или mesh-топологии. Для стабильной работы требуется антенны с узкой диаграммой направленности (10–15°) и мощностью передатчика не менее 1 Вт.

При выборе частоты для городских сетей с высокой плотностью абонентов (например, системы диспетчеризации или IoT) диапазон 433 МГц остается компромиссным решением. Он обеспечивает проникновение через стены на уровне 70–80% от сигнала 150 МГц, но при этом позволяет использовать более компактные антенны и снизить влияние помех от бытовых устройств. Однако в условиях сильной загруженности эфира (например, в мегаполисах) рекомендуется переходить на узкополосные режимы (25 кГц или менее) или использовать технологии скачкообразной перестройки частоты (FHSS) для снижения вероятности коллизий.

Для загородных сетей с низкой плотностью абонентов и необходимостью покрытия больших площадей диапазон 30–50 МГц остается актуальным, несмотря на ограниченную пропускную способность. Сигнал на этих частотах распространяется на 20–30 км в условиях прямой видимости и до 10–15 км при наличии естественных преград, таких как лес или холмы. Основной недостаток – высокая чувствительность к атмосферным помехам и необходимость использования антенн значительных размеров (например, диполь длиной 5–7 м). Для стабильной работы в этом диапазоне рекомендуется применять передатчики мощностью 25–50 Вт и антенны с вертикальной поляризацией для минимизации потерь при отражении от земной поверхности.
