Двигатель ЗМЗ 409 Евро, устанавливаемый на автомобили УАЗ и ГАЗ, требует точного подбора компонентов для стабильной работы. Регулятор холостого хода (РХХ) – ключевой элемент системы управления оборотами, от которого зависит плавность холостого хода и адаптация к нагрузкам. На модификациях Евро-2, Евро-3 и Евро-4 применяются разные типы РХХ, отличающиеся конструкцией и совместимостью с электронными блоками управления (ЭБУ).
На двигателях Евро-3 и Евро-4 (ЭБУ Микас 11 или Bosch ME17.9.7) используется РХХ 40904.1147050-01 или его эквивалент Hella 6NW 008 131-011. Эти регуляторы отличаются пятиконтактным разъемом и адаптацией под протоколы CAN-шины. При установке на Евро-3 важно убедиться в наличии обратной связи с ЭБУ: отсутствие сигнала вызывает ошибку P0506 (заниженные обороты холостого хода). Для Евро-4 критична калибровка через диагностический сканер – без нее возможны скачки оборотов при включении нагрузки (кондиционер, генератор).
При выборе аналогов избегайте дешевых подделок: проверенные производители – ERA, Hella, Valeo. У оригинальных РХХ корпус выполнен из термостойкого пластика, а шток имеет антикоррозийное покрытие. Перед установкой очистите посадочное место от нагара и смажьте уплотнительное кольцо силиконовой смазкой. После замены выполните сброс адаптаций ЭБУ: для Микас 7.1 – снятием клеммы АКБ на 10 минут, для Микас 11 – через диагностический разъем.
Основные типы регуляторов холостого хода для двигателя ЗМЗ 409 Евро
Для двигателя ЗМЗ 409 Евро применяются два основных типа регуляторов холостого хода (РХХ): шаговые и соленоидные. Шаговые РХХ, такие как 406.1147050-01 или его аналог 406.1147050-02, управляются блоком ЭСУД через последовательность импульсов, регулируя положение клапана с точностью до шага. Эти модели совместимы с системами впрыска Микас 7.1 и Микас 11, обеспечивая стабильные обороты при изменении нагрузки (включение кондиционера, электрооборудования). Соленоидные РХХ, например, 406.1147050-03, работают по принципу широтно-импульсной модуляции (ШИМ), открывая или закрывая канал подачи воздуха пропорционально сигналу ЭБУ. Они менее распространены на ЗМЗ 409 Евро, но встречаются в модификациях с упрощенной системой управления.
На рынке представлены универсальные РХХ с адаптерами, но их использование на ЗМЗ 409 Евро не рекомендуется из-за риска несовместимости с заводской системой управления. При замене обязательно проверяйте уплотнительное кольцо – его повреждение приводит к подсосу воздуха и нестабильной работе двигателя. Для диагностики неисправностей используйте сканер, анализируя параметры «Положение РХХ» и «Коррекция ХХ» в реальном времени.
Как отличить оригинальный регулятор от аналогов и подделок
Оригинальный регулятор холостого хода для ЗМЗ 409 Евро маркируется артикулом 406.1147050-02 или 409.1147050. На корпусе присутствует лазерная гравировка с логотипом завода-изготовителя – ОАО «Пекар» или «Автоэлектроника». Аналоги часто используют похожие обозначения, но с мелкими отклонениями: например, 406-1147050-02 вместо стандартного формата. Проверяйте соответствие номера на упаковке и самом изделии – расхождения указывают на подделку.
Материал оригинального регулятора – термостойкий пластик с гладкой поверхностью, без заусенцев и наплывов. Подделки часто изготавливают из более дешевого сырья, что заметно по шероховатости, неоднородному цвету или остаткам литников на стыках деталей. Оригинальная крышка имеет ровные края и четкие углы, в то время как у аналогов могут быть неровности или несимметричные вырезы.
Внутри оригинального регулятора установлен шаговый двигатель с медной обмоткой и магнитным ротором. При встряхивании не должно быть посторонних звуков – только легкий шелест. Подделки часто оснащают более дешевыми компонентами, что приводит к дребезжанию или стуку при проверке. Также обратите внимание на качество пайки контактов: у оригинала она аккуратная, без излишков припоя, у подделок – неровная, с потеками.
Упаковка оригинала выполнена из плотного картона с четкой полиграфией и защитными голограммами. На коробке указывается полный артикул, дата производства и штрих-код, совпадающий с базой данных производителя. Аналоги часто упаковывают в тонкий картон с размытыми надписями или отсутствием голограмм. Проверяйте наличие инструкции на русском языке – ее отсутствие или некачественный перевод – признак контрафакта.
Оригинальный регулятор проходит заводскую калибровку, поэтому его шток движется плавно, без заеданий. Для проверки подключите устройство к 12 В: при подаче напряжения шток должен выдвигаться и втягиваться равномерно, без рывков. Подделки часто имеют люфт или неравномерный ход, что приводит к нестабильной работе двигателя. Также измерьте сопротивление обмоток мультиметром: у оригинала оно составляет 50–60 Ом, у аналогов может отличаться на 10–15%.
Приобретайте регуляторы только у официальных дилеров или проверенных поставщиков. На сайте производителя можно найти список авторизованных точек продаж. Избегайте покупок на рынках или у частных лиц – там высока вероятность нарваться на подделку. Если цена на 30–40% ниже среднерыночной, это повод насторожиться: оригинальные запчасти редко продаются с такими скидками.

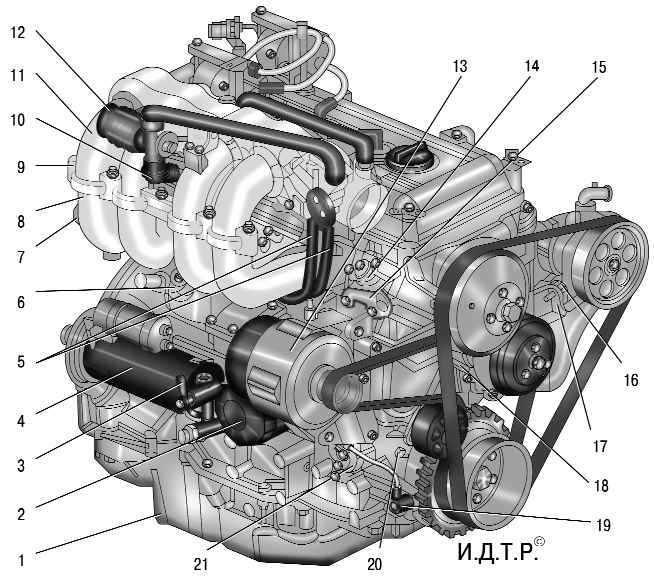

Совместимость регуляторов холостого хода с разными версиями Евро-норм ЗМЗ 409
ЗМЗ 409 в версиях Евро-2 и Евро-3 оснащается регулятором холостого хода (РХХ) с артикулом 406.1147051-01. Этот клапан шагового типа совместим с блоками управления Микас 5.4 и Микас 7.1, но требует калибровки при установке на двигатели Евро-3 из-за изменений в алгоритмах управления. На Евро-2 допускается использование аналогов от производителей Пекар (артикул 406.1147051-01П) или Автоэлектроника (АЭ-406.1147051), но с обязательной проверкой сопротивления обмоток (40–80 Ом).
Для ЗМЗ 409 Евро-4 стандартным является РХХ 40904.1147051-01, отличающийся конструкцией штока и прошивкой ЭБУ. Этот регулятор не взаимозаменяем с предыдущими версиями без перепрограммирования контроллера Микас 11 или Bosch ME17.9.7. Попытки установки РХХ от Евро-3 приведут к нестабильным оборотам и ошибкам P0505 или P0506. Допускается замена на оригинальный ЗМЗ или аналог от ERA (артикул 556042), но только при условии обновления ПО блока управления.
Двигатели ЗМЗ 409 Евро-5 комплектуются РХХ 40905.1147051, который имеет усиленный корпус и изменённую геометрию клапана для соответствия жёстким экологическим требованиям. Этот регулятор работает только с ЭБУ Bosch ME17.9.7 или Микас 12, и его замена на модели от Евро-4 невозможна без доработок проводки и прошивки. Аналоги отсутствуют в массовом производстве – только оригинальные запчасти или контрактные узлы с разборок.
При подборе РХХ для ЗМЗ 409 Евро-2/3 важно учитывать тип дроссельного узла. На двигателях с механическим приводом дросселя (до 2008 года) устанавливается РХХ с прямой посадкой, а на электронных дросселях (с 2009 года) – с угловым креплением. Артикулы отличаются: 406.1147051-01 (прямой) и 406.1147051-02 (угловой). Ошибка в выборе приведёт к некорректной работе системы и повреждению посадочного места.
Для ЗМЗ 409 Евро-4 с электронным дросселем (например, на УАЗ Патриот 2015+) требуется РХХ 40904.1147051-02, который интегрирован в общую схему управления дроссельной заслонкой. Замена на механический РХХ от Евро-3 вызовет конфликт с датчиком положения дросселя и отказ системы. Восстановление работоспособности возможно только при установке оригинального узла или его аналога от Denso (артикул DCV100010), но с обязательной адаптацией через диагностический сканер.
На двигателях Евро-5 с системой впрыска топлива под высоким давлением (Common Rail) РХХ 40905.1147051 работает в паре с датчиком массового расхода воздуха (ДМРВ) Bosch HFM6. Использование регуляторов от предыдущих версий Евро приведёт к несовпадению сигналов и аварийному режиму работы двигателя. Единственный допустимый аналог – Pierburg (артикул 7.00375.01.0), но его установка требует проверки совместимости с конкретной версией прошивки ЭБУ.
При замене РХХ на ЗМЗ 409 любой версии Евро необходимо сбросить адаптации ЭБУ через диагностический разъём. Для Евро-2/3 достаточно отключить аккумулятор на 10 минут, для Евро-4/5 – использовать сканер с функцией «Сброс обучения». Без этой процедуры двигатель может работать с повышенными оборотами или глохнуть на холостом ходу. Также рекомендуется проверить герметичность впускного тракта – подсос воздуха часто маскируется под неисправность РХХ.
Пошаговая инструкция по замене регулятора холостого хода на ЗМЗ 409
Отключите аккумуляторную батарею, сняв клемму «минус». На двигателях ЗМЗ 409 Евро регулятор холостого хода (РХХ) расположен на корпусе дроссельного узла, закреплён двумя винтами М6 под ключ на 8. Для доступа к нему демонтируйте патрубок воздуховода, ослабив хомуты крепления. Отсоедините разъём проводки от РХХ, нажав на фиксатор.
Выкрутите два винта крепления РХХ, удерживая корпус от проворачивания. Аккуратно извлеките регулятор, избегая повреждения уплотнительного кольца. Проверьте состояние посадочного места на дроссельном узле: очистите его от загрязнений и масляных отложений безворсовой салфеткой, смоченной в бензине. Убедитесь в отсутствии механических повреждений резьбы и уплотнительной поверхности.
Установите новый РХХ, совместив его с посадочным местом. Для ЗМЗ 409 Евро подходят регуляторы с артикулами 406.1147550-01, 406.1147550-02 или аналоги (например, ERA 556060, Pierburg 7.00375.01.0). Затяните винты крепления моментом 3–4 Н·м. Подключите разъём проводки до характерного щелчка фиксатора. Установите на место патрубок воздуховода, затянув хомуты.
Подключите аккумулятор. Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Проверьте стабильность оборотов: при исправном РХХ они должны удерживаться в диапазоне 750–850 об/мин. Если обороты плавают, выполните адаптацию дроссельного узла с помощью диагностического сканера (например, Launch X431) или по алгоритму: включите зажигание на 10 секунд, выключите на 15 секунд, повторите 3 раза.
Какие бренды регуляторов холостого хода рекомендуют владельцы УАЗ и Газель
На форумах владельцев УАЗ и Газель с двигателями ЗМЗ-409 Евро чаще всего упоминают три бренда: Пекар, АвтоВАЗ и ERA. Пекар выделяется стабильностью работы и доступной ценой – около 1200–1500 рублей. Владельцы отмечают, что регуляторы этого производителя редко требуют повторной настройки после установки, а ресурс составляет 50–70 тысяч километров. Однако встречаются жалобы на брак в партиях после 2022 года, поэтому рекомендуют проверять корпус на наличие трещин и тестировать сопротивление обмоток мультиметром перед установкой.
АвтоВАЗовские регуляторы (артикул 406.1147540-10) ценятся за совместимость с ЭБУ Микас и отсутствие проблем с адаптацией. Цена – 1800–2200 рублей. Пользователи Газелей отмечают, что эти РХХ реже «зависают» при низких температурах, а срок службы достигает 80 тысяч километров. Из минусов – высокая чувствительность к качеству топлива: при использовании бензина ниже АИ-92 начинаются плавающие обороты. Рекомендуют устанавливать вместе с оригинальным фильтром тонкой очистки.
ERA (Италия) – выбор тех, кто готов платить за импортное качество. Стоимость – 2500–3000 рублей. Владельцы УАЗ Патриот хвалят за точность регулировки и устойчивость к перепадам напряжения. Ресурс – до 100 тысяч километров, но только при условии регулярной чистки дроссельного узла (каждые 20–30 тысяч). Частая проблема – подделки: оригинальный РХХ ERA имеет гравировку на корпусе и голограмму на упаковке. Продавцы советуют заказывать только у официальных дилеров.
- Бюджетный вариант: Пекар – оптимальное соотношение цены и надежности для повседневной эксплуатации.
- Для коммерческого транспорта: АвтоВАЗ – лучший выбор для Газелей с интенсивной нагрузкой.
- Премиум-сегмент: ERA – для тех, кто готов инвестировать в долговечность и стабильность.
Перед покупкой проверяйте артикул: для ЗМЗ-409 Евро подходит только РХХ с шестиконтактным разъемом и сопротивлением обмоток 50–80 Ом.
Признаки неисправности регулятора холостого хода и диагностика своими руками
Первый и самый очевидный симптом – нестабильные обороты на холостом ходу. Двигатель ЗМЗ 409 Евро может самопроизвольно повышать или понижать обороты в диапазоне 500–1500 об/мин без нажатия на педаль газа. Особенно заметно это после холодного пуска, когда обороты «плавают» в течение 10–15 секунд, прежде чем стабилизироваться. Если при включении потребителей (фары, кондиционер, печка) обороты падают ниже 600 об/мин или глохнут – регулятор холостого хода (РХХ) требует проверки.
Второй признак – затруднённый запуск двигателя. При неисправном РХХ ЭБУ не может корректно выставить начальное положение штока клапана, что приводит к недостаточному количеству воздуха на впуске. Стартер крутит дольше обычного, а двигатель схватывает только после нескольких попыток. На прогретом моторе проблема может не проявляться, так как ЭБУ компенсирует неисправность за счёт других датчиков.
Третий симптом – резкое падение оборотов при переключении передач или сбросе газа. Если при переходе с первой на вторую передачу двигатель «клюёт» носом или глохнет, а затем резко поднимает обороты – это указывает на заедание штока РХХ или загрязнение канала холостого хода. В норме клапан должен мгновенно реагировать на изменение нагрузки, поддерживая обороты в пределах 800–900 об/мин.
Для диагностики РХХ на ЗМЗ 409 Евро потребуется мультиметр и сканер OBD-II. Сначала отключите разъём от регулятора и замерьте сопротивление между контактами A и B, C и D – оно должно быть в пределах 50–80 Ом. Если значение выходит за эти рамки или стремится к бесконечности, РХХ неисправен. Далее подключите сканер и проверьте параметр «Положение РХХ» в режиме реального времени: при включении зажигания шток должен выдвигаться на 20–30 шагов, а на холостом ходу – находиться в диапазоне 30–50 шагов.
Если мультиметр показывает нормальные значения, но симптомы неисправности сохраняются, снимите РХХ и осмотрите шток. На нём не должно быть масляных отложений, нагара или механических повреждений. Проверьте подвижность штока, нажав на него пальцем – он должен перемещаться плавно, без заеданий. Загрязнённый регулятор можно промыть очистителем карбюратора, но если шток изношен или имеет люфт, деталь подлежит замене.
Последний этап – проверка цепи питания. Подключите мультиметр в режиме вольтметра к контактам разъёма РХХ при включённом зажигании: между контактами A и D должно быть напряжение 12 В, между B и C – 5 В. Если напряжение отсутствует или занижено, проверьте предохранитель F1 (15 А) в монтажном блоке и целостность проводки от ЭБУ до регулятора. При исправной цепи и отсутствии механических дефектов РХХ, но сохраняющихся проблемах – замените регулятор на новый, совместимый с протоколом Евро-3/4 для ЗМЗ 409.
Где купить качественный регулятор холостого хода для ЗМЗ 409 Евро по выгодной цене
Оригинальные регуляторы холостого хода (РХХ) для ЗМЗ 409 Евро производятся под артикулом 406.1147050-01 или его аналогами с индексами -02, -03. Продаются они в официальных дилерских центрах УАЗ и ГАЗ, где цена варьируется от 2800 до 3500 рублей. Запчасти здесь проходят входной контроль, но сроки поставки могут достигать 7–10 дней. Альтернатива – фирменные магазины «ЗМЗ-Запчасти» в Москве, Самаре и Тольятти, где цены ниже на 10–15%, а наличие проверяется по телефону.
Среди проверенных интернет-магазинов выделяются «Exist.ru» и «Autodoc.ru», где РХХ для ЗМЗ 409 Евро предлагается по цене от 2200 до 2700 рублей. Оба ресурса предоставляют гарантию 6 месяцев и доставку в течение 2–3 дней по России. Важно выбирать товары с пометкой «оригинал» или «OEM», избегая дешевых аналогов с артикулами типа «Noname» или «China». На «Exist» действует система накопительных скидок до 5% для постоянных клиентов.
На вторичном рынке качественные РХХ можно найти на «Avito» или «Drom.ru» у проверенных продавцов с рейтингом от 4,8 и выше. Цены здесь начинаются от 1500 рублей, но риск нарваться на подделку или восстановленный узел выше. Перед покупкой требуйте фото упаковки с голограммой ЗМЗ и серийным номером, совпадающим с артикулом на корпусе. Продавцы из Ульяновска, Нижнего Новгорода и Тольятти часто предлагают самовывоз, что исключает транспортные расходы.
В регионах с развитой сетью авторазборок, например в Екатеринбурге или Новосибирске, оригинальные РХХ встречаются по цене 1200–1800 рублей. Такие детали снимаются с автомобилей с пробегом до 50 000 км и проходят диагностику перед продажей. На разборках «УАЗ-Сервис» в Челябинске действует гарантия 30 дней на электронику, включая РХХ. Перед покупкой уточняйте, сохранилась ли заводская пломба на разъеме.
Для тех, кто готов ждать, оптимальный вариант – заказ напрямую у производителя через сайт «ЗМЗ-Официальный» или «Группа ГАЗ». Минимальная партия – 5 штук, цена за единицу снижается до 2000 рублей. Доставка занимает 10–14 дней, но исключает посредников. Оплата возможна только по безналичному расчету, что подходит для автосервисов и оптовых покупателей.
Избегайте покупок на маркетплейсах типа «Wildberries» или «Ozon», где под видом оригинальных РХХ часто продаются подделки с ресурсом 5000–10 000 км. Надежные аналоги от «ERA» (Италия) или «JP Group» (Дания) встречаются на «Autopiter.ru» по цене 1900–2300 рублей. Эти бренды сертифицированы для ЗМЗ 409 Евро и поставляются с гарантией 12 месяцев.
