Как подключить звуковой повторитель поворотов

Звуковой сигнализатор поворотов – это не только удобное дополнение, но и элемент безопасности, особенно в условиях плотного городского трафика. Стандартные реле поворотов издают лишь щелчки, которые легко пропустить в шумном салоне или при включенной аудиосистеме. Установка звукового модуля решает эту проблему, обеспечивая четкий аудиосигнал с частотой 1–2 кГц и громкостью 70–80 дБ.

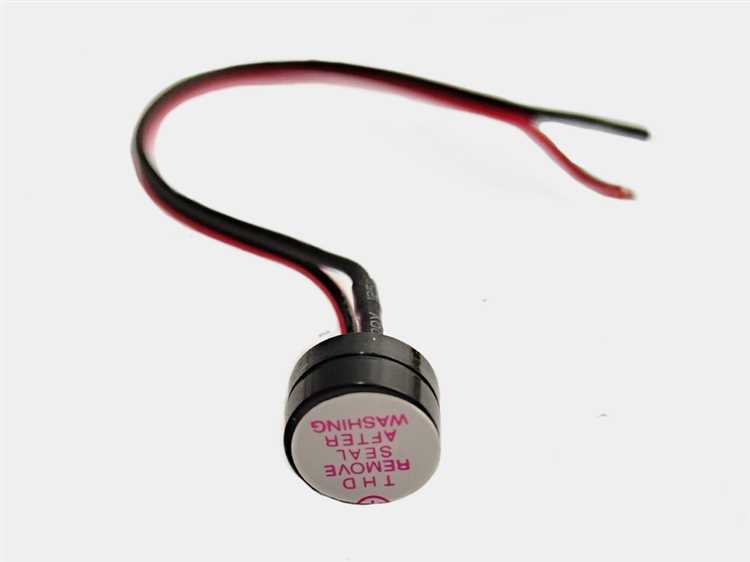

Для реализации проекта потребуется минимальный набор компонентов: пьезоэлектрический зуммер с встроенным генератором (например, KPEG1212 или PS-1240), диод 1N4007 для защиты от обратных токов, резистор на 1 кОм и провода сечением 0,75 мм². Схема подключается параллельно штатному реле поворотов через контакты 49 (вход) и 49a (выход) на разъеме блока управления. Важно соблюдать полярность: «+» зуммера подключается к выходу реле, а «-» – к массе.

Монтаж занимает 15–20 минут при наличии базовых навыков работы с электрикой. Оптимальное место установки – под приборной панелью или за блоком предохранителей, где зуммер не будет подвергаться вибрациям и перегреву. Перед подключением отключите клемму аккумулятора, чтобы избежать короткого замыкания. После сборки проверьте работу сигнализатора на холостом ходу двигателя: звук должен быть равномерным, без искажений.

Если штатное реле не имеет свободных контактов, используйте дополнительное реле типа HLS-4088, подключив его обмотку к цепи поворотов через диод. Это позволит избежать ложных срабатываний и сохранит заводскую электронику. Для автомобилей с CAN-шиной потребуется адаптер сигналов, например, CAN2TTL, чтобы декодировать команды поворотников и передать их на зуммер.

Какие инструменты и материалы понадобятся для установки

Для подключения звукового сигнализатора потребуются: мультиметр (с функцией прозвонки цепей), паяльник мощностью 40–60 Вт с тонким жалом, припой ПОС-61 и флюс (канифоль или паяльная кислота), термоусадочные трубки диаметром 2–4 мм, изолента ПВХ, бокорезы, плоскогубцы с узкими губками, отвёртка с магнитным наконечником (крестовая и плоская), зачистной нож или стриппер для снятия изоляции с проводов сечением 0,75–1,5 мм². Дополнительно пригодится тестер напряжения (пробник) для проверки наличия тока в цепи реле поворотов. Если сигнализатор монтируется в труднодоступном месте, используйте гибкий удлинитель для паяльника и зеркало на телескопической ручке.

Основные материалы: сам звуковой сигнализатор (например, пьезоэлектрический зуммер на 12 В с током потребления до 50 мА), комплект проводов с сечением не менее 0,75 мм² (желательно разноцветных для удобства идентификации), клеммы «мама» и «папа» под обжим (размер 2,8 или 4,8 мм), диод 1N4007 для защиты от обратных токов, термоклей или пластиковые хомуты для фиксации проводки. При отсутствии штатного разъёма подключения к реле поворотов потребуется ответная часть разъёма (например, для автомобилей ВАЗ – колодка 6-контактная под реле РС950). Для изоляции соединений используйте термоусадку с клеевым слоем – она герметизирует стыки лучше изоленты.

Как выбрать подходящий звуковой сигнализатор для автомобиля

Первым критерием при выборе звукового сигнализатора становится тип питания. Большинство моделей работают от бортовой сети 12 В, но встречаются устройства с автономными батареями или аккумуляторами. Проводные сигнализаторы подключаются напрямую к цепи поворотников через реле или блок управления, что исключает разрядку источника питания. Автономные варианты удобны для временной установки, но требуют регулярной проверки заряда – например, каждые 2–3 месяца при интенсивной эксплуатации.

Громкость сигнала измеряется в децибелах (дБ). Для легковых автомобилей оптимальный диапазон – 70–90 дБ: этого достаточно, чтобы звук был слышен в салоне и рядом с машиной, но не создавал дискомфорта. Модели с уровнем выше 100 дБ предназначены для грузовиков или спецтехники, где требуется перекрыть шум двигателя. Обратите внимание на регулировку громкости: некоторые устройства позволяют настраивать интенсивность звука под конкретные условия, например, снижать её в ночное время.

Частота звучания влияет на восприятие сигнала. Стандартные сигнализаторы работают в диапазоне 800–2500 Гц – такие частоты хорошо различимы человеческим ухом даже на фоне городского шума. Узкоспециализированные модели, например, для мотоциклов, могут использовать более высокие частоты (до 4000 Гц), чтобы звук проникал через шлем. Избегайте устройств с монотонным сигналом: лучшие варианты имитируют прерывистый звук, аналогичный штатному реле поворотов, или используют мелодичные последовательности.

Материал корпуса определяет долговечность сигнализатора. Пластиковые модели дешевле, но уязвимы к перепадам температур и ультрафиолету – через 2–3 года эксплуатации корпус может потрескаться. Металлические корпуса (алюминий, нержавеющая сталь) выдерживают экстремальные условия, но тяжелее и дороже. Для установки под капотом или в моторном отсеке выбирайте устройства с классом защиты IP65 или выше: они устойчивы к пыли, влаге и кратковременному погружению в воду.

Способ монтажа зависит от конструкции автомобиля. Накладные сигнализаторы крепятся на двусторонний скотч или саморезы, что подходит для пластиковых панелей салона или багажника. Врезные модели требуют сверления отверстий – их устанавливают в металлические элементы кузова, например, в дверные стойки. Универсальные устройства с кронштейнами позволяют закрепить сигнализатор на штатные болты или резьбовые соединения. Перед покупкой измерьте доступное пространство: габариты сигнализаторов варьируются от 30×20 мм до 100×50 мм.

Дополнительные функции расширяют возможности сигнализатора. Встроенные светодиоды синхронизируются с поворотниками, усиливая визуальный эффект – полезно для мотоциклов или прицепов. Модели с датчиком температуры автоматически отключают звук при низких температурах (ниже -10°C), предотвращая замерзание мембраны. Некоторые сигнализаторы поддерживают Bluetooth-подключение к смартфону, позволяя настраивать мелодии или громкость через приложение. Однако такие устройства дороже и сложнее в установке.

Где найти электрическую схему подключения поворотников

Первый источник – официальная документация производителя автомобиля. В руководствах по ремонту и эксплуатации, которые часто публикуются на сайтах автоконцернов или в сервисных книгах, содержатся точные схемы электропроводки, включая цепи поворотников. Например, для моделей ВАЗ схемы доступны на lada.ru в разделе «Техническая информация», а для иномарок – на порталах типа autodata.ru или etis.ford.com (для Ford). Обратите внимание на разделы «Электрооборудование» или «Схемы соединений», где указаны цвета проводов, номера контактов реле и предохранителей.

Второй вариант – специализированные форумы и сообщества автоэлектриков. На ресурсах вроде drive2.ru, autoelectric.ru или тематических группах в Telegram пользователи выкладывают проверенные схемы с комментариями по доработке. Ищите ветки по модели вашего авто или запросы типа «схема подключения поворотников [марка автомобиля]». Часто там же прикреплены фото реальных подключений с указанием нюансов: например, для Lanos 2005 года схема может отличаться от Daewoo Nexia из-за разного расположения реле.

• Программы для автодиагностики: VCDS (VAG-COM) для Volkswagen, ELM327 с ПО FORScan для Ford/Mazda или OpenDiag для отечественных машин. Эти утилиты не только считывают ошибки, но и визуализируют электрические цепи, включая поворотники. В FORScan, например, есть вкладка «Схемы подключения», где можно выбрать нужный узел и получить интерактивную диаграмму с цветовой маркировкой проводов.
• YouTube-каналы: «Автоэлектрика с нуля», «CarHelp» или «Ремонт авто своими руками». Авторы часто разбирают схемы на примерах конкретных моделей, показывая процесс подключения пошагово. Видео удобны тем, что демонстрируют реальные точки подключения – например, где искать «+12В» для питания сигнализатора или как обойти штатное реле.
• Библиотеки схем: autorepairmanuals.ws, manualslib.com или chiltonlibrary.com. На этих сайтах собраны PDF-руководства по ремонту тысяч автомобилей. Достаточно ввести VIN-код или модель, чтобы получить доступ к полной электросхеме. Обратите внимание на разделы «Lighting» или «Turn Signal System».

Пошаговая инструкция по разборке панели приборов

Отключите аккумуляторную батарею, сняв клемму «минус». Это предотвратит короткое замыкание при работе с проводкой. Найдите крепежные винты панели приборов – обычно они расположены под декоративными заглушками в нижней части торпедо или за рулевым колесом. В большинстве моделей автомобилей используются винты под крестовую отвертку (PH2) или Torx (T20–T25). Если панель держится на клипсах, аккуратно подденьте её пластиковой лопаткой, начиная с углов, чтобы не повредить защелки.

Отсоедините разъемы от приборной панели, предварительно пометив их маркером или сфотографировав расположение. Основные коннекторы: питание (обычно 12-контактный разъем), датчики уровня топлива и температуры, а также подсветка. На некоторых автомобилях (например, ВАЗ 2110, Renault Logan) потребуется снять рулевую колонку или подрулевые переключатели, чтобы освободить доступ к задней части панели. Если мешает воздуховод, отсоедините его хомуты и временно отведите в сторону.

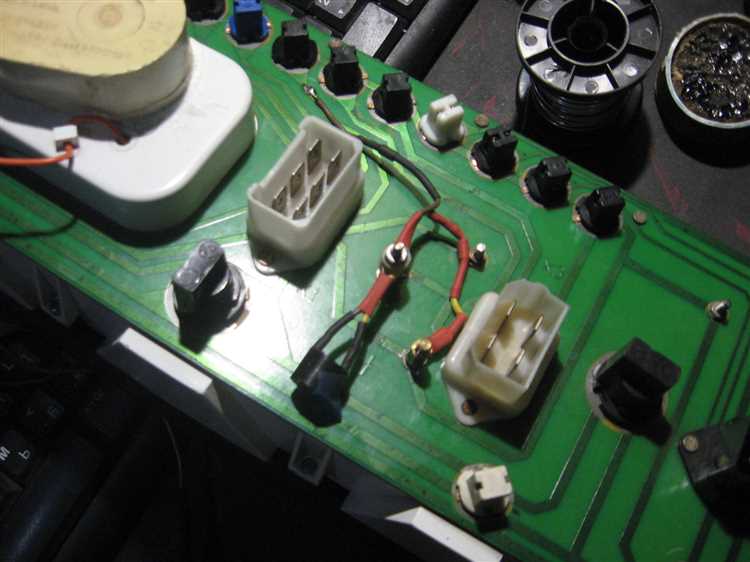

После демонтажа панели осмотрите её на предмет повреждений. Проверьте состояние печатной платы – окисленные контакты очистите спиртом и ластиком, трещины на дорожках восстановите токопроводящим клеем. При сборке замените изношенные клипсы и прокладки, чтобы избежать дребезжания. Установите панель в обратном порядке, убедившись, что все разъемы подключены плотно, а крепеж затянут с моментом 2–3 Н·м.

Как правильно подсоединить провода к реле поворотов

Реле поворотов – ключевой элемент системы световой и звуковой сигнализации. Перед подключением изучите схему вашего автомобиля: большинство реле имеют 3–5 контактов, но их назначение может отличаться в зависимости от модели. Стандартные обозначения: 49 (вход +12В от выключателя), 49a (выход на лампы), 31 (масса), C или L (контрольная лампа на панели). Уточните маркировку в документации к реле или на его корпусе – ошибка в подключении приведёт к неработающим поворотам или короткому замыканию.

Для подключения потребуются инструменты: мультиметр (для проверки напряжения), паяльник или обжимные клеммы (для надёжного соединения), термоусадочная трубка (защита от влаги). Отключите аккумулятор перед началом работ – даже кратковременное замыкание может вывести из строя блок управления или предохранители. Если реле устанавливается впервые, выберите место монтажа: ближе к блоку предохранителей или под приборной панелью, где есть доступ к штатной проводке.

Основные этапы подключения:

• Найдите провод управления поворотами (обычно зелёный или чёрно-белый) от подрулевого переключателя. Подключите его к контакту 49 реле.
• Контакт 49a соедините с проводами, идущими к лампам поворотников. Используйте разветвитель, если реле обслуживает несколько ламп (например, передние, задние и боковые).
• Массу (31) закрепите на неокрашенной металлической части кузова болтом или винтом. Убедитесь, что контакт чистый – ржавчина или грязь увеличат сопротивление.
• Контрольный провод (C или L) подведите к индикатору на приборной панели. Если лампа не горит при включении поворотов, проверьте полярность.

При подключении звукового сигнализатора (зуммера) используйте свободный контакт реле или параллельное соединение с лампами. Зуммер подключается между 49a и массой через диод (например, 1N4007), чтобы исключить обратный ток. Мощность зуммера не должна превышать 5 Вт – иначе реле может перегреться. Для регулировки громкости добавьте переменный резистор на 100–500 Ом последовательно с зуммером.

После сборки проверьте работу системы: включите повороты и убедитесь, что лампы мигают с частотой 60–120 раз в минуту, а зуммер издаёт звук синхронно с ними. Если реле щёлкает, но лампы не горят, проверьте целостность проводов и предохранителей. При нестабильной работе (мигание с разной частотой) замените реле – оно может быть неисправно или несовместимо с нагрузкой.

Для защиты соединений от вибрации и влаги используйте гофру или изоленту. Избегайте скруток – они окисляются со временем. Если провода проходят через металлические отверстия, защитите их резиновыми втулками. При пайке не перегревайте изоляцию – используйте термоусадочную трубку сразу после соединения. Готовую проводку закрепите пластиковыми стяжками к штатным жгутам, чтобы исключить провисание и перетирание.

В автомобилях с CAN-шиной или электронным блоком управления подключение реле может потребовать дополнительных мер. Некоторые системы отключают поворотники при обнаружении нештатного сопротивления в цепи. В таких случаях используйте реле с встроенным резистором или установите дополнительное сопротивление (6–10 Ом, 25 Вт) параллельно лампам. Перед монтажом проконсультируйтесь с электриком или изучите схему бортовой сети вашей модели.

Проверка работоспособности сигнализатора перед сборкой

Перед монтажом звукового сигнализатора убедитесь, что все компоненты исправны. Подключите динамик напрямую к источнику питания 12 В через резистор 100–200 Ом. Если звук отсутствует, проверьте полярность подключения и целостность проводов – обрыв даже в одном проводе на 5 см может вывести устройство из строя. Для проверки генератора импульсов используйте мультиметр в режиме измерения постоянного напряжения: при подаче питания на вход микросхемы NE555 или аналога на выходе должно наблюдаться пульсирующее напряжение 6–9 В с частотой 1–2 Гц.

Тестируйте реле отдельно от цепи. Подайте управляющее напряжение 12 В на катушку – должен быть слышен характерный щелчок, а сопротивление контактов в замкнутом состоянии не должно превышать 0,1 Ом. Если реле не срабатывает, проверьте напряжение на катушке мультиметром: при исправной катушке оно должно быть не ниже 10,5 В. Изношенные реле с подгоревшими контактами заменяйте сразу – они приведут к нестабильной работе сигнализатора.

Проверка кнопки или концевика требует имитации реальных условий. Подключите кнопку к источнику 12 В через лампочку на 5 Вт. При нажатии лампа должна загораться без мерцания – это подтвердит отсутствие дребезга контактов. Для концевиков используйте тестер в режиме прозвонки: сопротивление в разомкнутом состоянии должно стремиться к бесконечности, в замкнутом – к нулю. Контакты с сопротивлением выше 0,5 Ом очистите или замените.

Питание сигнализатора проверяйте под нагрузкой. Подключите динамик и реле к аккумулятору через предохранитель на 5 А. Потребляемый ток не должен превышать 0,3 А в режиме ожидания и 1,2 А при срабатывании. Если ток выше, ищите короткое замыкание в цепи или неисправность микросхемы. Для проверки стабильности напряжения используйте осциллограф: пульсации выше 0,5 В указывают на проблемы с фильтрацией питания.

Имитируйте работу поворотников с помощью лабораторного блока питания. Подавайте на вход сигнализатора импульсы 12 В длительностью 0,5–1 с с частотой 1–1,5 Гц. Звук должен синхронно повторять ритм импульсов без задержек или пропаданий. Если сигнализатор срабатывает с запаздыванием, проверьте номиналы времязадающих резисторов и конденсаторов – отклонение более 10% от расчетных значений недопустимо.

После проверки всех компонентов соберите тестовую схему на макетной плате. Подключите динамик, реле, генератор и кнопку согласно принципиальной схеме. Подайте питание и убедитесь, что сигнализатор работает в штатном режиме: звук четкий, без искажений, реле срабатывает без залипаний. Только после этого приступайте к монтажу в автомобиль – это сэкономит время на поиск неисправностей в уже собранной системе.

Типичные ошибки при подключении и способы их устранения

Первая распространённая ошибка – неправильный выбор точки подключения к цепи поворотников. Часто сигнализатор запитывают напрямую от лампы поворота, игнорируя реле или блок управления. Это приводит к перегрузке цепи, мерцанию ламп или срабатыванию предохранителя. Решение: подключайтесь к выходу реле поворотов (обычно контакт 49a) или используйте дополнительное реле, если штатное не справляется с нагрузкой. Проверьте схему вашего автомобиля – у некоторых моделей (например, ВАЗ-2110, Toyota Corolla E12) сигнал на поворотники идёт через отдельный модуль, и прямое подключение вызовет ошибки бортового компьютера.

Другие частые проблемы:

• Неправильная полярность. Звуковые сигнализаторы (например, пьезоэлектрические или электромагнитные) чувствительны к полярности. Подключение «+» к «-» выведет устройство из строя. Проверяйте маркировку на корпусе сигнализатора или используйте мультиметр в режиме прозвонки.
• Отсутствие диода в цепи. При подключении к реле поворотов обратный ток может повредить сигнализатор. Установите диод 1N4007 (анодом к «+» поворотника) для защиты.
• Игнорирование нагрузки. Если штатные лампы заменены на светодиодные, сопротивление цепи падает, и сигнализатор может работать некорректно. Добавьте резистор 6–10 Ом мощностью 5 Вт параллельно лампам или используйте сигнализатор с регулировкой чувствительности.
• Некачественная изоляция. Оголённые провода в подкапотном пространстве окисляются или замыкаются. Используйте термоусадочные трубки и герметик для защиты соединений.

Перед окончательной сборкой протестируйте схему на холостом ходу: включите поворотники и убедитесь, что сигнализатор срабатывает синхронно с лампами, без задержек или ложных срабатываний.
