Сцепление на «Соболе» (ГАЗ-2752, ГАЗ-2217 и модификациях) – узел, подверженный интенсивным нагрузкам, особенно при эксплуатации в условиях бездорожья или с перегрузом. Стандартная конструкция с диафрагменной пружиной и гидравлическим приводом имеет ресурс около 60–80 тыс. км, но при неправильной регулировке или износе отдельных элементов проблемы возникают уже на 30–40 тыс. км. Основные признаки неисправностей: пробуксовка на высоких передачах, рывки при трогании, увеличенный свободный ход педали, посторонние шумы при выжиме.
Первый шаг – диагностика. Проверьте уровень жидкости в бачке гидропривода (должен быть между метками «MIN» и «MAX»). Если уровень падает быстрее чем за 10–15 тыс. км, ищите утечку в главном или рабочем цилиндре, шлангах или соединениях. Осмотрите вилку выключения сцепления на предмет трещин – на «Соболях» с двигателями ЗМЗ-405 и УМЗ-4216 она часто ломается из-за перекосов. Измерьте свободный ход педали: норма – 6–12 мм. Если он больше 15 мм, требуется регулировка толкателя рабочего цилиндра или замена изношенного диска.
Для улучшения работы сцепления замените стандартный диск на усиленный (например, Sachs или Valeo) с керамическими накладками – они выдерживают на 30–40% больше нагрузок и не «горят» при частых пробуксовках. При установке обратите внимание на биение диска: допустимое значение – не более 0,5 мм. Если корзина сцепления имеет следы перегрева (синий оттенок на лепестках), замените её на новую – деформированная диафрагменная пружина не обеспечит равномерного прижима. Не экономьте на выжимном подшипнике: используйте оригинальный (артикул 406.1601180) или аналог от SKF (VKC 75630) – они служат в 2–3 раза дольше недорогих заменителей.

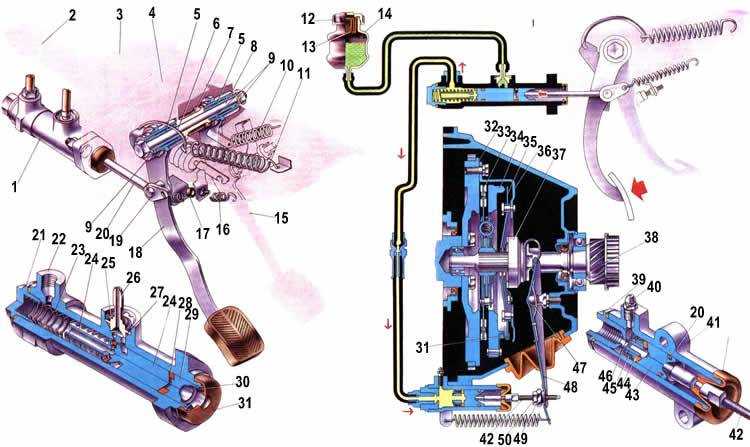

Гидравлический привод требует особого внимания. Замените тормозную жидкость на DOT 4 с температурой кипения не ниже 230°C (например, Castrol Brake Fluid DOT 4) – это предотвратит образование паровых пробок при нагреве. Прокачайте систему с помощником, строго соблюдая последовательность: бачок → главный цилиндр → рабочий цилиндр → штуцер прокачки. Если педаль остаётся «ватной», проверьте манжеты главного цилиндра – на «Соболях» они часто пропускают жидкость из-за износа. При сборке смажьте направляющую выжимного подшипника термостойкой смазкой (например, Mobilgrease XHP 222) – это снизит трение и продлит срок службы узла.
После сборки отрегулируйте сцепление по следующей схеме: ослабьте контргайку толкателя рабочего цилиндра, вращайте шток до получения свободного хода педали 6–8 мм, затем затяните контргайку. Проверьте полный ход педали – он должен быть 140–160 мм. Если после регулировки сцепление «ведёт», увеличьте свободный ход на 1–2 мм. При пробуксовке уменьшите его на ту же величину. Не забывайте, что на «Соболях» с двигателями УМЗ-4216 часто требуется дополнительная регулировка троса привода сцепления (если установлен механический привод) – ослабьте гайку на кронштейне и подтяните трос до устранения люфта.
Какие признаки указывают на износ сцепления в Соболе
Скрежет или вибрация при старте с места – второй характерный признак. В «Соболе» с механической коробкой передач Sachs или ZF этот симптом указывает на деформацию ведомого диска или разрушение демпферных пружин. Вибрация передаётся на кузов при трогании с места на холодную, но исчезает после прогрева – это свидетельствует о неравномерном износе накладок. Если скрежет слышен постоянно, проверьте выжимной подшипник: на моделях до 2018 года он часто выходит из строя после 80–100 тыс. км пробега.
- Запах гари из моторного отсека – фрикционные накладки перегреваются и начинают подгорать. На «Соболе» с двигателем Cummins это особенно опасно: из-за высокого крутящего момента (270 Н·м) диск сцепления изнашивается быстрее, чем на бензиновых версиях. Если запах появляется после длительного движения в пробках или при буксировке, диск требует замены в ближайшие 1–2 тыс. км.
- Увеличенный свободный ход педали сцепления – более 30 мм от верхнего положения до начала сопротивления. На «Соболе» с гидравлическим приводом это означает износ манжет главного или рабочего цилиндра, либо попадание воздуха в систему. На моделях с тросовым приводом (до 2015 года) растяжение троса свыше 5 мм приводит к неполному выключению сцепления.
- Тугое переключение передач, особенно первой и задней – корзина сцепления не полностью отводит диск от маховика. На автомобилях с пробегом свыше 150 тыс. км это часто связано с износом лепестков диафрагменной пружины корзины. В 70% случаев требуется замена всего комплекта: диск, корзина, выжимной подшипник.
Неравномерный износ шин передней оси – косвенный, но важный признак. Если протектор стирается быстрее с одной стороны, проверьте биение маховика: на «Соболе» допустимое отклонение – не более 0,1 мм. Превышение этого значения приводит к неравномерному прилеганию диска сцепления и ускоренному износу фрикционных накладок. Также обратите внимание на состояние опор двигателя: изношенные подушки вызывают вибрацию, которая передаётся на сцепление и ускоряет его выход из строя.
Для точной диагностики износа сцепления на «Соболе» выполните следующий тест: на ровной дороге разгонитесь до 40 км/ч на четвёртой передаче, затем резко нажмите педаль газа до упора. Если обороты двигателя поднимутся выше 3000 об/мин, а скорость увеличится незначительно – диск сцепления изношен на 80–90%. На дизельных версиях этот тест проводите на третьей передаче: из-за высокого крутящего момента пробуксовка проявляется раньше. Замена сцепления на «Соболе» обойдётся в 12–18 тыс. рублей за комплект (диск, корзина, выжимной), работы – ещё 5–7 тыс. рублей.
Как правильно подобрать комплект сцепления для замены
На «Соболе» с двигателем ЗМЗ-405 или УМЗ-4216 устанавливаются сцепления с диаметром ведомого диска 240 мм. Для модификаций с мотором Cummins ISF 2.8 требуется диск 280 мм. Проверьте маркировку на старом диске или сверьтесь с технической документацией автомобиля – ошибка в размере приведёт к несовместимости с маховиком и корзиной.
Оригинальные комплекты для «Соболя» выпускают под брендами Sachs (артикул 3000 950 033 для ЗМЗ) и Valeo (артикул 826800 для УМЗ). Альтернативные варианты – LUK (624 3080 10) или Krafttech (KT098033). Избегайте дешёвых аналогов без сертификатов: низкокачественные фрикционные накладки изнашиваются за 10–15 тыс. км, а пружины демпфера ломаются под нагрузкой.
Для грузовых модификаций «Соболя» (например, с увеличенной грузоподъёмностью до 1,5 т) выбирайте усиленные комплекты с металлокерамическими накладками или двухмассовым маховиком. Такие решения (например, Sachs MF240-01) выдерживают до 150 тыс. км при регулярной эксплуатации с полной загрузкой. Обычные диски в таких условиях прослужат 30–40 тыс. км.
При покупке проверяйте комплектность: в коробке должны быть ведомый диск, корзина сцепления, выжимной подшипник и направляющая втулка (если предусмотрена конструкцией). Отсутствие втулки – частая проблема неоригинальных наборов, что приводит к перекосу подшипника и преждевременному износу. Для двигателей Cummins дополнительно требуется адаптер под гидравлический привод.
Обращайте внимание на тип привода: на «Соболях» до 2015 года выпуска встречаются механические тросиковые системы, после – гидравлические. Для гидравлики подойдут комплекты с выжимным подшипником под гидропривод (например, Valeo 826801), для тросика – с механическим подшипником (Sachs 3000 950 034). Несовпадение типа приведёт к невозможности установки или быстрому выходу из строя.
Перед оплатой сверьте артикулы с VIN-кодом автомобиля на сайте производителя. Например, для «Соболя» 2020 года с мотором УМЗ-4216.10 подходит только комплект с индексом 4216-1601090-10. Даже небольшое расхождение в последних цифрах может означать несовместимость с конкретной версией двигателя или трансмиссии.
Какие инструменты понадобятся для самостоятельной замены
Для замены сцепления на «Соболе» потребуется минимальный, но строго специализированный набор инструментов. Базовый комплект включает:
- Набор головок и трещотка (10–19 мм) – для откручивания болтов крепления коробки передач и корзины сцепления.
- Динамометрический ключ (до 120 Н·м) – для затяжки болтов маховика и корзины с усилием 60–80 Н·м.
- Съемник подшипника первичного вала – без него демонтаж выжимного подшипника превратится в многочасовую борьбу.
- Монтировка или специальная лопатка для центровки диска сцепления – иначе коробка не встанет на место.
- Гидравлический домкрат и подставки – «Соболь» весит около 2 тонн, подъемник или яма обязательны.
- Шприц для смазки (смазка Литол-24 или аналог) – для обработки шлицов первичного вала и вилки выключения.
- Набор шестигранников (5–8 мм) – для откручивания болтов стартера и кронштейнов.
Дополнительно пригодятся: удлинитель для трещотки (30–50 см) – доступ к болтам корзины ограничен, без него не обойтись; магнитная головка или телескопический магнит – болты и гайки часто падают в поддон; ветошь и очиститель тормозов – для удаления масла и грязи с поверхностей маховика и корзины перед установкой нового комплекта. Если диск сцепления меняется вместе с маховиком, потребуется еще и микрометр для проверки биения (допуск – не более 0,1 мм).
Как снять коробку передач без повреждения креплений
Перед началом работ отсоедините аккумулятор и слейте масло из коробки передач через сливную пробку – на «Соболе» она расположена в нижней части картера. Поднимите автомобиль на подъёмнике или установите на надёжные опоры, обеспечив доступ к днищу. Открутите болты крепления защиты картера, если она установлена, и снимите её. На моделях с двигателем ЗМЗ-405 или УМЗ-4216 обратите внимание на расположение стартера: его придётся демонтировать, предварительно отключив провода и открутив три болта М10.
Отсоедините тросы и тяги управления коробкой передач. На «Соболе» с механической КПП потребуется снять рычаг переключения передач, открутив гайку М12 на его основании, и отсоединить трос сцепления от вилки выключения. Для этого сожмите пружинный фиксатор и вытащите трос из кронштейна. На моделях с гидравлическим приводом сцепления отсоедините шланг от рабочего цилиндра, предварительно подставив ёмкость для слива тормозной жидкости. Заткните отверстие шланга и цилиндра чистой ветошью, чтобы избежать попадания грязи.
Поддержите коробку передач домкратом или специальной подставкой, чтобы снять нагрузку с креплений. На «Соболе» коробка фиксируется к двигателю четырьмя болтами М12 и двумя шпильками М10 – открутите их в последовательности «крест-накрест», начиная с нижних. Болты крепления к подушкам двигателя (два болта М14) откручивайте последними. При снятии коробки следите за тем, чтобы первичный вал не упирался в лепестки диафрагменной пружины сцепления – это может повредить её. Для облегчения процесса попросите помощника слегка наклонить коробку в сторону.
Как проверить состояние маховика и выжимного подшипника
Для диагностики маховика на автомобиле «Соболь» снимите коробку передач и осмотрите поверхность трения. Ищите следы неравномерного износа, глубокие борозды, трещины или синеватые пятна перегрева. Измерьте биение рабочей поверхности индикатором часового типа – допустимое значение не должно превышать 0,1 мм. Если биение больше, маховик требует проточки или замены. Проверьте также состояние венца: сколы или износ зубьев более 20% от номинальной высоты указывают на необходимость замены.
Выжимной подшипник проверяется на слух и визуально. При работающем двигателе нажмите педаль сцепления – скрежет, свист или гул свидетельствуют о неисправности. Демонтируйте подшипник и осмотрите его: люфт в радиальном направлении более 0,05 мм, заедание при вращении или повреждение сепаратора – повод для замены. Не смазывайте старый подшипник – это временная мера, которая лишь отсрочит поломку.
Обратите внимание на состояние направляющей втулки первичного вала коробки передач. Если на ней видны задиры или износ более 0,3 мм, замените её вместе с выжимным подшипником. Перед установкой нового подшипника смажьте направляющую втулку тонким слоем смазки Литол-24 или аналогом, но не переусердствуйте – избыток смазки может попасть на диск сцепления и вызвать пробуксовку.
После сборки проверьте работу сцепления на ходу. Рывки при трогании, неполное выключение или шум при нажатии на педаль указывают на ошибки при установке или неисправность других элементов системы. Если симптомы сохраняются, повторно разберите узел и проверьте соосность деталей – смещение маховика или вилки выключения сцепления часто становится причиной проблем.
Как установить новый диск сцепления с соблюдением центровки
Перед установкой диска сцепления на Соболь очистите маховик и нажимной диск от остатков фрикционных накладок и масла. Используйте металлическую щетку и обезжириватель – даже микроскопические загрязнения снижают эффективность сцепления на 15–20%. Проверьте поверхность маховика на наличие задиров: при глубине более 0,3 мм требуется шлифовка или замена.
Для центровки диска применяйте специальную оправку, идентичную по диаметру первичному валу коробки передач. Вставьте оправку в шлицевое отверстие диска и совместите её с подшипником коленвала. Если оправки нет, используйте старый первичный вал КПП, но учтите: его износ может привести к неточной центровке, что вызовет вибрацию при работе сцепления.
Расположите диск фрикционными накладками к маховику, ориентируясь по маркировке на ступице – надпись «Flywheel side» должна быть обращена к двигателю. Убедитесь, что демпферные пружины не деформированы: их смещение более чем на 2 мм от плоскости диска свидетельствует о необходимости замены. При установке нажимного диска затягивайте болты крест-накрест с моментом 25–30 Н·м, избегая перекоса.
После затяжки болтов извлеките оправку и проверьте свободное перемещение диска вдоль шлицов первичного вала. Если диск заедает, повторно разберите узел и устраните причину: обычно это заусенцы на шлицах или несоосность деталей. Перед установкой коробки передач смажьте шлицы тонким слоем смазки ЛСЦ-15 или аналогом – это предотвратит коррозию и облегчит последующий демонтаж.
При установке коробки передач совместите шлицы первичного вала с диском сцепления без усилий. Если вал не входит, не применяйте силу – проверьте центровку повторно. После сборки прокачайте гидропривод сцепления, удалив воздух из системы: для Соболя с двигателем ЗМЗ-405 требуется 0,25 л тормозной жидкости ДОТ-4, уровень в бачке должен быть на 15–20 мм ниже верхней кромки.
Первые 500 км эксплуатации избегайте резких стартов и длительного удержания педали сцепления в нажатом состоянии. Это позволит фрикционным накладкам приработаться равномерно, продлив ресурс диска до 80–100 тыс. км. При появлении вибрации или пробуксовки после установки проверьте биение маховика: допустимое значение – не более 0,1 мм.
Как отрегулировать свободный ход педали сцепления
Свободный ход педали сцепления на «Соболе» должен составлять 6–12 мм. Измерьте его линейкой от верхнего края педали до момента начала сопротивления. Если значение выходит за пределы, требуется регулировка. Начните с проверки уровня жидкости в бачке гидропривода – он должен находиться между метками «MIN» и «MAX». При недостатке долейте тормозную жидкость DOT-4.
Для регулировки снимите защитный резиновый чехол с толкателя рабочего цилиндра сцепления, расположенного на картере коробки передач. Ослабьте контргайку ключом на 17, удерживая толкатель от проворачивания ключом на 10. Вращайте толкатель по часовой стрелке для уменьшения свободного хода или против – для увеличения. После достижения нужного значения затяните контргайку.
Проверьте работу сцепления после регулировки. Педаль должна нажиматься плавно, без заеданий, а передачи включаться четко. Если при отпускании педали сцепление «ведет» или пробуксовывает, повторите процедуру, скорректировав ход на 1–2 мм. Избегайте чрезмерного затягивания толкателя – это приведет к неполному выключению сцепления.
На автомобилях с тросовым приводом сцепления регулировка выполняется на конце троса, выходящем из кронштейна на картере сцепления. Ослабьте контргайку и вращайте регулировочную гайку, добиваясь свободного хода педали в пределах 5–10 мм. Затяните контргайку и проверьте работу механизма. При износе троса замените его новым – регулировка не устранит люфт.

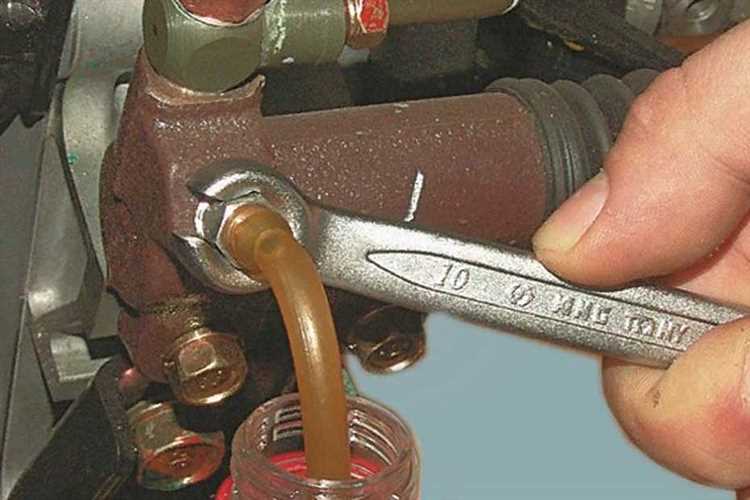

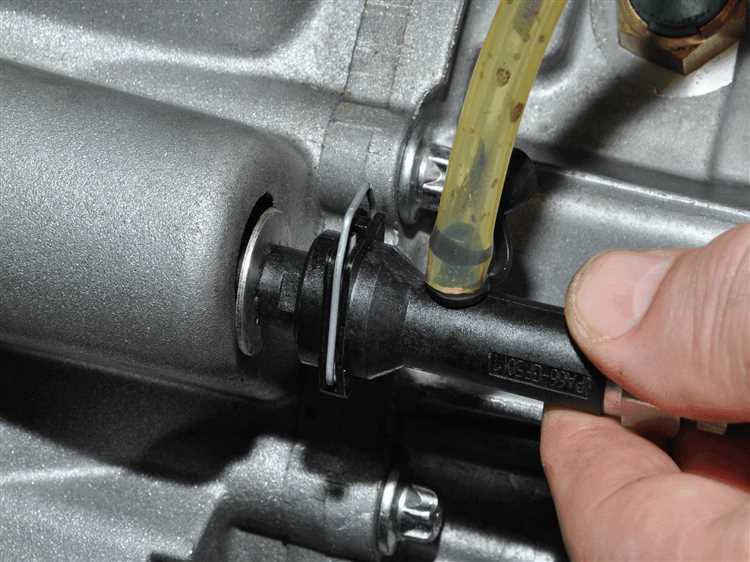

После настройки прокачайте гидропривод, если в систему попал воздух. Для этого подсоедините шланг к штуцеру рабочего цилиндра, опустите его в емкость с жидкостью и откройте штуцер. Помощник должен медленно нажимать педаль сцепления до упора, пока из шланга не перестанут выходить пузырьки воздуха. Закройте штуцер и долейте жидкость в бачок.
Регулировку проводите при холодном двигателе. Нагрев деталей может исказить показания свободного хода. Если после всех манипуляций педаль остается «мягкой» или проваливается, проверьте герметичность гидропривода – возможна утечка жидкости через манжеты главного или рабочего цилиндров.
На «Соболях» с двигателем ЗМЗ-405 или УМЗ-4216 допустимый свободный ход может отличаться на 1–2 мм из-за конструктивных особенностей. Уточните параметры в руководстве по эксплуатации конкретной модели. При регулировке учитывайте износ фрикционных накладок диска сцепления – со временем ход педали увеличивается.
Если регулировка не дает результата, осмотрите вилку выключения сцепления на предмет трещин или деформации. Изношенные детали замените. Проверьте состояние подшипника выключения сцепления – его заклинивание приводит к неполному выключению механизма. В сложных случаях демонтируйте коробку передач и выполните диагностику всех элементов сцепления.
Какие смазки использовать для вилки и шлицев первичного вала
Для смазки вилки сцепления на «Соболе» подходит литиевая смазка ЛИТОЛ-24 или её аналоги (например, Molykote BR2 Plus). Эти составы устойчивы к высоким нагрузкам, не вымываются водой и сохраняют свойства при температурах от -40°C до +120°C. Наносите тонкий слой на рабочие поверхности вилки, избегая попадания на фрикционные накладки диска. Избегайте графитовых смазок – они могут вызвать проскальзывание и ускоренный износ.
Шлицы первичного вала требуют смазки с высокой адгезией и антизадирными свойствами. Оптимальный выбор – медная паста (например, Liqui Moly Kupfer-Paste) или специализированные составы для трансмиссий, такие как Mannol Getriebeöl-Additiv. Наносите смазку равномерно, удаляя излишки, чтобы предотвратить загрязнение диска сцепления. Не используйте солидол или универсальные смазки – они не обеспечивают достаточной защиты при динамических нагрузках.
Как проверить герметичность гидропривода сцепления
Перед началом проверки убедитесь, что уровень тормозной жидкости в бачке главного цилиндра сцепления находится между метками «MIN» и «MAX». Поднимите автомобиль на подъемнике или установите на смотровую яму, чтобы обеспечить доступ к рабочему цилиндру и трубопроводам. Осмотрите гидропривод на наличие видимых подтеков жидкости: обратите внимание на места соединений шлангов, штуцеров и корпуса цилиндров. Даже незначительные следы влаги могут указывать на разгерметизацию системы.
Для точной диагностики создайте давление в гидроприводе, нажав на педаль сцепления 10–15 раз с усилием 20–30 кг и удерживая ее в нижнем положении. Помощник должен осмотреть трубопроводы, шланги и цилиндры на предмет утечек. Особое внимание уделите резиновым уплотнениям рабочего цилиндра и штуцеру прокачки – здесь чаще всего возникают микротрещины. Если жидкость сочится из-под пыльника рабочего цилиндра, замените манжету или цилиндр в сборе. При обнаружении трещин на шлангах гидропривода их необходимо заменить, так как ремонт не обеспечит долговременной герметичности.
Если визуальный осмотр не выявил утечек, но педаль сцепления стала «мягкой» или проваливается, проверьте герметичность главного цилиндра. Для этого отсоедините трубопровод от цилиндра, заглушите его штуцер и попросите помощника нажать на педаль. Если из отверстия цилиндра вытекает жидкость, замените манжеты или цилиндр целиком. Не используйте герметики для устранения течей – это временная мера, которая приведет к засорению системы и выходу из строя сцепления.
Как избежать типичных ошибок при сборке механизма
Первая ошибка – неправильная установка выжимного подшипника. Перед монтажом проверьте его на люфт: допустимое осевое смещение не должно превышать 0,3 мм. Смажьте направляющую втулку тонким слоем литиевой смазки (например, Литол-24), но избегайте попадания смазки на рабочие поверхности диска и маховика. При установке подшипника на первичный вал убедитесь, что он свободно вращается без заеданий – иначе ресурс сцепления сократится в 2–3 раза. Зафиксируйте подшипник стопорным кольцом, предварительно очистив канавку от грязи и заусенцев.
Вторая распространённая проблема – неверная регулировка свободного хода педали. После сборки отрегулируйте зазор между вилкой выключения и муфтой подшипника: для Соболя он должен составлять 3–4 мм, что соответствует 25–35 мм свободного хода педали. Используйте штангенциркуль для точного замера, а не визуальную оценку. Затяните контргайку регулировочного болта моментом 12–15 Н·м, затем проверьте работу механизма на холостом ходу двигателя – при нажатии на педаль до упора диск должен полностью размыкаться без пробуксовки.
